Soluciones para Corrección de Factor de Potencia, Calidad Energética y Cumplimento de Código de Red 2.0 Querétaro, Abril 2023

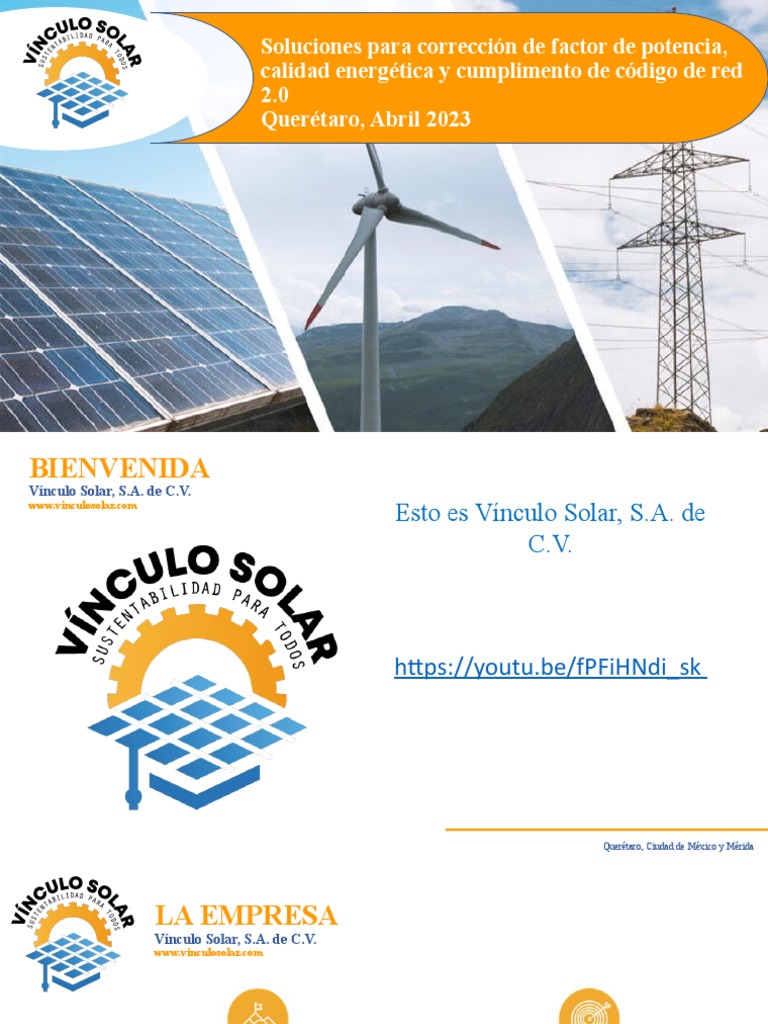

Soluciones para corrección de factor de potencia,
calidad energética y cumplimento de código de red

2.0
Querétaro, Abril 2023
BIENVENIDA
Vínculo Solar, S.A. de C.V.
www.vinculosolar.com
Esto es Vínculo Solar, S.A. de
C.V.
https://youtu.be/fPFiHNdi_sk
Querétaro, Ciudad de México y Mérida

LA EMPRESA
• Misión • Visión
Generar sustentabilidad a Ser la empresa líder en
empresas y familias suministros, proyectos llave
mediante la implementación en mano e instalación de
de eficiencia energética y soluciones en energía con
energías renovables, llevando experiencia y soluciones
a ellos las mejores soluciones innovadoras.
y desarrollo de proyectos.
EXPERIENCIA & COMPETENCIAS
1. Ejecución de proyectos fotovoltaicos por nuestro director desde el 2007.

2. Más de 450 proyectos instalados en México (>15mil paneles
.
solares)
3. Experiencia con equipos eléctricos industriales desde el año 2008, comienza la distribución
de la marca WEG 2020
4. Experiencia en proyectos fotovoltaicos en México, Alemania y Centroamérica
5. Primer exportación de productos a Guatemala 2021
6. Corrección de factor de potencia en industria desde 2021
7. Experiencia con estudios de calidad de la energía y cumplimiento con código de red 2022
8. Alianzas estratégicas para Financiamientos y Certificación ISO desde 2022
9. Oficina en Querétaro (2014), CDMX (2020) y apertura en Mérida (2022)

BIENVENIDA CONTENIDO
www.vinculosolar.com 1. Introducción
2. Triángulo de potencia
3. Factor de potencia
4. ¿Qué provoca el factor de potencia bajo?
5. Bancos de capacitores
6. Armónicos
7. ¿Qué genera los armónicos?
8. Protección de bancos de capacitores en
presencia de armónicas
9. Código de red 2.0
9. Clases de equipos de medición
10.Factor de potencia CFE
11.Servicios Vínculo Solar, S.A. de C.V.
12.Agradecimientos y contacto
Av. Tecnológico Mz. 53 Lt. 17 Colonia Zona Escolar, Alcaldía Gustavo A Madero, 07230 CDMX
Tel. 55 5391 4126 Cel. 4422729193 direccion@vinculosolar.com
FACTOR DE POTENCIA
El factor de potencia es considerado como un indicador sobre el

correcto aprovechamiento de la energía.
Potencia aparente es la
suma vectorial de las
potencias activa y
reactiva.
𝒌𝑽𝑨𝑹
𝒌𝑾
𝒌𝑽𝑨 𝒌𝑽𝑨𝑹
La potencia reactiva es generada
por la presencia de elementos
capacitivos o inductivos, y es
además la responsable de
𝒌𝑾
𝒌𝑽𝑨
generar los campos magnéticos
La potencia activa se refiere a la energía

eléctrica que realmente se utiliza para
generar trabajo útil.
¿QUÉ PROVOCA EL BAJO FACTOR DE POTENCIA?
El bajo factor de potencia es causado por cargas inductivas como transformadores, motores e
iluminación de alta intensidad etc. que son una parte importante de la energía consumida en los
complejos industriales.
Fuente LIFASA Av. Tecnológico Mz. 53 Lt. 17 Colonia Zona Escolar, Alcaldía Gustavo A Madero, 07230 CDMX
CORRECCIÓN DEL FACTOR DE POTENCIA
𝑃 = DEMANDA MAXIMA EN kW
= 𝑃 ∗ [𝑡𝑎𝑛 () − 𝑡𝑎𝑛 ()][𝑘𝑉𝐴𝑅]
= 18𝑘𝑊 ∗ [𝑡𝑎𝑛 ((0.7552)) − 𝑡𝑎𝑛 ())] [𝑘𝑉𝐴𝑅]
= 18𝑘𝑊 ∗ [𝑡𝑎𝑛 (40.95) − 𝑡𝑎𝑛 (2.56)] [𝑘𝑉𝐴𝑅]
= 18𝑘𝑊 ∗ (0.867 − 0.044) [𝑘𝑉𝐴𝑅]
= 18𝑘𝑊 ∗ [0.8222] [𝑘𝑉𝐴𝑅]
= 15 [𝑘𝑉𝐴𝑅]
En ese caso se observa, un factor de potencia de 75.52%, por lo que se tuvo que realizar una serie de cálculos para obtener
el ángulo correspondiente.
𝒌𝑽𝑨 𝒌𝑽𝑨
𝒌𝑽𝑨𝑹 ∅
𝒌𝑽𝑨𝑹
∅
𝒌𝑾
𝒌𝑾
Para quitar el porcentaje del factor de potencia, se divide entre 75.52/100 y se obtiene el valor del coseno; 0.7552.
Aplicando el inverso del coseno, se obtiene el ángulo 𝜑:
𝜑 = (0.7552) =40.95°
Para la corrección es necesario que 𝜑 sea lo mas cercano a 1 por lo que:
𝜑 = (0.999) =2.56°
FACTOR DE POTENCIA CFE
Al reverso de tu
recibo de luz
COBRO DEL FACTOR DE POTENCIA
De acuerdo al comportamiento del factor de potencia, se aplica una penalización

cuando el FP es menor al 0.90 o una bonificación cuando el FP es mayor al 0.90
conforme a lo establecido por el suministrador de energía eléctrica.
Fuente: Comisión Federal de

Electricidad.

POTENCIALES USUARIOS
SOLUCIÓN DE F.P. Y BANCO DE CAPACITORES
• Un banco de capacitores está formado por grupos de celdas capacitivas individuales, cuyo valor reactivo
está en función del arreglo en el que se conectan los capacitores.
BANCO DE CAPACITORES FIJOS & AUTOMATICOS
• Existen dos tipos de bancos de capacitores principales, los fijos y los automáticos, además de diversas
variables en los modelos definidos por los elementos de protección con los que opera, nivel de tensión
de operación y tipo de conexión.
NORMATIVIDAD NOM001 SEDE 2012
• 460-8. Conductores.
• Ampacidad.
La ampacidad de los conductores de un circuito de capacitores no debe ser menor al 135 por ciento de la
corriente nominal del capacitor
• Medios de desconexión. En cada conductor de fase de cada banco de capacitores se debe instalar un
medio de desconexión que debe cumplir los siguientes requisitos:
(1) El medio de desconexión debe abrir simultáneamente todos los conductores de fase.
(2) Se permitirá que el medio de desconexión desconecte el capacitor de la línea como un procedimiento
habitual de
funcionamiento.
(3) La corriente nominal del medio de desconexión no debe ser menor al 135 por ciento de la corriente
nominal del capacitor

FUNDAMENTO DE OPERACIÓN
Tablero de distribución
Flujo de corriente Centro de Control
Transformador De Motores
Corriente inductiva
Corriente capacitiva
Acometida Drive 1 Drive 2
Banco de Capacitores
Automático
Banco Fijo Motor 1 Motor 2 Motor 3

DIMENSIONAMIENTO
Compensación de Transformador en vacío:

Consideremos un TR de 1000 kVA, con Z = 5.0 %, se requiere evaluar la interconexión
de un banco de capacitores de 750, 300 o 100 kVAR.
Determinar armónica de resonancia.
Obtenemos 𝒌 y 𝒇𝒓 :
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟏𝟒. 𝟏𝟒, 𝒇𝒓 = 𝟏𝟒. 𝟏𝟒 𝑿 𝟔𝟎 𝑯𝒛 = 𝟖𝟒𝟖. 𝟒 𝑯𝒛
𝟓% 𝑿 𝟏𝟎𝟎 𝑲𝑽𝑨𝑹
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟕. 𝟕𝟖, 𝒇𝒓 = 𝟕. 𝟕𝟖 𝑿 𝟔𝟎 𝑯𝒛 = 𝟒𝟔𝟔. 𝟖 𝑯𝒛
𝟓% 𝑿 𝟑𝟑𝟎 𝑲𝑽𝑨𝑹
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟓. 𝟏𝟔, 𝒇𝒓 = 𝟓. 𝟏𝟔 𝑿 𝟔𝟎 𝑯𝒛 = 𝟑𝟎𝟗. 𝟔 𝑯𝒛
𝟓% 𝑿 𝟕𝟓𝟎 𝑲𝑽𝑨𝑹
Máximo 10% de kVA del transformador en kVAR fijos.

DIMENSIONAMIENTO
Compensación con banco automático:

𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟏𝟒. 𝟏𝟒, 𝒇𝒓 = 𝟏𝟒. 𝟏𝟒 𝑿 𝟔𝟎 𝑯𝒛 = 𝟖𝟒𝟖. 𝟒 𝑯𝒛
𝟓% 𝑿 𝟏𝟎𝟎 𝑲𝑽𝑨𝑹
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟕. 𝟕𝟖, 𝒇𝒓 = 𝟕. 𝟕𝟖 𝑿 𝟔𝟎 𝑯𝒛 = 𝟒𝟔𝟔. 𝟖 𝑯𝒛
𝟓% 𝑿 𝟑𝟑𝟎 𝑲𝑽𝑨𝑹
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟓. 𝟏𝟔, 𝒇𝒓 = 𝟓. 𝟏𝟔 𝑿 𝟔𝟎 𝑯𝒛 = 𝟑𝟎𝟗. 𝟔 𝑯𝒛
𝟓% 𝑿 𝟕𝟓𝟎 𝑲𝑽𝑨𝑹
Máximo 30% de kVA del transformador en

kVAR automáticos sin reactor.
DIMENSIONAMIENTO
Compensación con banco automático con reactor:

𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟏𝟒. 𝟏𝟒, 𝒇𝒓 = 𝟏𝟒. 𝟏𝟒 𝑿 𝟔𝟎 𝑯𝒛 = 𝟖𝟒𝟖. 𝟒 𝑯𝒛
𝟓% 𝑿 𝟏𝟎𝟎 𝑲𝑽𝑨𝑹
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟕. 𝟕𝟖, 𝒇𝒓 = 𝟕. 𝟕𝟖 𝑿 𝟔𝟎 𝑯𝒛 = 𝟒𝟔𝟔. 𝟖 𝑯𝒛
𝟓% 𝑿 𝟑𝟑𝟎 𝑲𝑽𝑨𝑹
𝟏𝟎𝟎𝟎 𝑲𝑽𝑨
𝒌= = 𝟓. 𝟏𝟔, 𝒇𝒓 = 𝟓. 𝟏𝟔 𝑿 𝟔𝟎 𝑯𝒛 = 𝟑𝟎𝟗. 𝟔 𝑯𝒛
𝟓% 𝑿 𝟕𝟓𝟎 𝑲𝑽𝑨𝑹
Máximo 75% de kVA del transformador en

kVAR automáticos con reactor.
Dimensionamiento
:
Dimensionamiento mediante Estudio de Calidad de Potencia:
THDi > 30%

Es necesario Filtro activo.
Es necesario reactor .
THDi < 30%
THDi < 10%

No es necesario reactor .
ARMÓNICOS:
Un armónico es un voltaje o corriente en un múltiplo de la frecuencia fundamental del sistema.
¿QUÉ GENERA LOS ARMÓNICOS?
La principal causa de generación de armónicos son las cargas “no lineales”. Por
lo tanto, antes de hablar de los armónicos, es necesario definir qué es una carga
“lineal” y qué es una carga “no lineal”
Fuente: SALICRU
¿QUÉ GENERA LOS ARMÓNICOS?
• Carga no lineal
• Carga lineal Al contrario que las cargas lineales, una
Es una carga que consume corriente carga no lineal cambia su impedancia en
instantánea proporcional a la tensión función de la tensión instantánea
aplicada. aplicada.
EFECTOS DE LOS ARMÓNICOS:
• Daños en transformadores
• Disparo de protecciones no programadas
• Calentamiento en motores
• Disparo en generadores
• Problemas en comunicación con gateways
• Problemas con variadores de frecuencia:
• Onda de voltaje reflejada
• Corriente inducida en baleros
• Ruido eléctrico

¿QUÉ ES UN ESTUDIO DE CALIDAD DE ENERGÍA?
Es un análisis que identifica problemas con la calidad de la energía. Este permite lidiar con cuestiones de
confiabilidad y estabilidad antes de que afecten el desempeño de una instalación o las ganancias de toda la
organización.
La calidad de la energía se refiere a la entrega necesaria de energía a un equipo eléctrico para que funcione
correctamente
BENEFICIOS DEL ESTUDIO DE CALIDAD DE ENERGÍA
 Prevención de interrupciones.
 Ahorro de dinero.
 Mejora en la productividad.
 Posibilidad de agregar más maquinaria.
 Mayor seguridad.
 Asistencia en el mantenimiento preventivo
y predictivo.
 Identificación de la fuente y frecuencia de
los eventos.
 Monitoreo de las condiciones.
 Evaluación del desempeño según las
especificaciones. Fuente TECSA
IMPORTANCIA DE LOS ESTUDIOS DE CALIDAD DE ENERGÍA
Los estudios de calidad de la energía

son utilices para que opere efectiva y
eficientemente una instalación
eléctrica, una compañía necesita
innegablemente de la electricidad.
PROTECCIÓN DE BANCOS DE CAPACITORES EN PRESENCIA DE
ARMÓNICAS
• Reactor Desintonizado: El reactor de desintonización tiene la función de evitar la resonancia

entre capacitores e inductancias en sistemas eléctricos que presentan distorsión en sus formas
de onda.
• Factor de Desintonia: Es la relación entre la potencia reactiva del reactor de desintonización

y la potencia de compensación del factor de desplazamiento del banco de condensadores en la
frecuencia fundamental.
CÓDIGO DE RED 2.0
RELACIÓN JERÁRQUICA EN EL CÓDIGO DE RED
REQUERIMIENTOS ESPECÍFICOS POR NIVEL DE
TENSIÓN EN EL PUNTO DE CONEXIÓN
Tensión máxima [kV] Tensión nominal Tensión mínima [kV] Frecuencia máxima [Hz]
Sin desconectarse [kV] Sin desconectarse Sin desconectarse
Frecuencia mínima [Hz] Desbalance máximo

Sin desconectarse Factor de Potencia (FP) permitido, de corriente
SANCIONES POR INCUMPLIMIENTO DEL CÓDIGO DE RED:
Las multas derivadas por el incumplimiento se sancionarán acorde al Artículo 165, a continuación se dan algunas
referencias de forma general de lo contenido en dicho artículo:
• Multa del 2% al 10% de los ingresos

brutos percibidos en el año anterior:
Dejar de observar, de manera grave a juicio
de la CRE, las disposiciones del sistema
eléctrico nacional.
• Multa de cincuenta mil a doscientos mil

salarios mínimos:
Incumplir las disposiciones del sistema
eléctrico nacional.
EQUIPAMIENTO ELECTRICO
INDUSTRIAL
Vínculo Solar S.A. de C.V.

distribuidor autorizado de la marca
brasileña WEG, integra soluciones
eléctricas innovadoras del fabricante
a nuestros proyectos de energías
renovables.
Av. Tecnológico Mz. 53 Lt. 17 Colonia Zona Escolar, Alcaldía Gustavo A Madero, 07230
CDMX
UNIDADES DE NEGOCIO WEG – VÍNCULO
SOLAR, S.A. DE C.V.
Motores Automatizació Energi Transmisión Pinturas

n a &
Distribución
Av. Tecnológico Mz. 53 Lt. 17 Colonia Zona Escolar, Alcaldía Gustavo A Madero, 07230
CDMX
CADENA DE SUMINISTROS
Energía
Generación de Energía Transmisión Distribución
• Maniobra y Protección
de circuitos eléctricos
• Critical Power
Building & Tracción y Propulsión Eléctrica Conversión de Energía, Automatización Industrial

Infrastructure y Seguridad de Máquinas
https://www.youtube.com/watch?v=IktfPOEBmF4&feature=youtu.be Querétaro, Ciudad de México y Mérida

GRACIAS
Ing. Juan Jimael Hernández Suárez Contacto Mérida Contacto Querétaro

DIRECTOR Ing. Luis Daniel Arroyo Mijangos Lic. Idalia López Cordova
Whatsapp Mérida 9999011915 PROJECT MANAGER PROJECT MANAGER
Whatsapp Querétaro 4422729193 Whatsapp 9811088594 Whatsapp 5522653431
direccion@vinculosolar.com ventas1@vinculosolar.com ventas3@vinculosolar.com

Soluciones para Corrección de Factor de Potencia, Calidad Energética y Cumplimento de Código de Red 2.0 Querétaro, Abril 2023

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Soluciones para Corrección de Factor de Potencia, Calidad Energética y Cumplimento de Código de Red 2.0 Querétaro, Abril 2023

Cargado por

Copyright:

Formatos disponibles

Soluciones para corrección de factor de potencia,

calidad energética y cumplimento de código de red

Querétaro, Ciudad de México y Mérida

1. Ejecución de proyectos fotovoltaicos por nuestro director desde el 2007.

Querétaro, Ciudad de México y Mérida

El factor de potencia es considerado como un indicador sobre el

generar los campos magnéticos

La potencia activa se refiere a la energía

= 𝑃 ∗ [𝑡𝑎𝑛 () − 𝑡𝑎𝑛 ()][𝑘𝑉𝐴𝑅]

= 18𝑘𝑊 ∗ [𝑡𝑎𝑛 ((0.7552)) − 𝑡𝑎𝑛 ())] [𝑘𝑉𝐴𝑅]

= 18𝑘𝑊 ∗ [𝑡𝑎𝑛 (40.95) − 𝑡𝑎𝑛 (2.56)] [𝑘𝑉𝐴𝑅]

= 18𝑘𝑊 ∗ (0.867 − 0.044) [𝑘𝑉𝐴𝑅]

= 18𝑘𝑊 ∗ [0.8222] [𝑘𝑉𝐴𝑅]

Para la corrección es necesario que 𝜑 sea lo mas cercano a 1 por lo que:

De acuerdo al comportamiento del factor de potencia, se aplica una penalización

Fuente: Comisión Federal de

Querétaro, Ciudad de México y Mérida

Querétaro, Ciudad de México y Mérida

Acometida Drive 1 Drive 2

Banco Fijo Motor 1 Motor 2 Motor 3

Compensación de Transformador en vacío:

Determinar armónica de resonancia.

Máximo 10% de kVA del transformador en kVAR fijos.

Compensación con banco automático:

Determinar armónica de resonancia.

Máximo 30% de kVA del transformador en

Compensación con banco automático con reactor:

Determinar armónica de resonancia.

Máximo 75% de kVA del transformador en

THDi > 30%

THDi < 10%

Un armónico es un voltaje o corriente en un múltiplo de la frecuencia fundamental del sistema.

Querétaro, Ciudad de México y Mérida

Los estudios de calidad de la energía

• Reactor Desintonizado: El reactor de desintonización tiene la función de evitar la resonancia

• Factor de Desintonia: Es la relación entre la potencia reactiva del reactor de desintonización

Frecuencia mínima [Hz] Desbalance máximo

• Multa del 2% al 10% de los ingresos

• Multa de cincuenta mil a doscientos mil

Vínculo Solar S.A. de C.V.

Motores Automatizació Energi Transmisión Pinturas

Building & Tracción y Propulsión Eléctrica Conversión de Energía, Automatización Industrial

https://www.youtube.com/watch?v=IktfPOEBmF4&feature=youtu.be Querétaro, Ciudad de México y Mérida

Ing. Juan Jimael Hernández Suárez Contacto Mérida Contacto Querétaro

También podría gustarte
