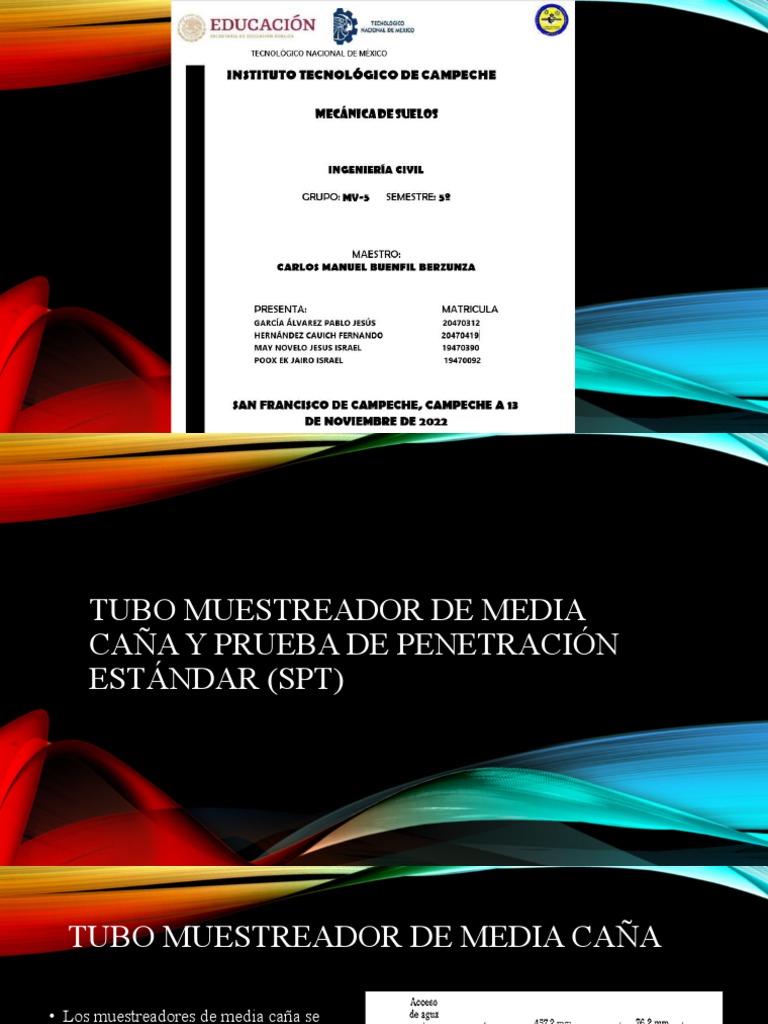

TUBO MUESTREADOR DE MEDIA

CAÑA Y PRUEBA DE PENETRACIÓN

ESTÁNDAR (SPT)
 TUBO MUESTREADOR DE MEDIA CAÑA

• Los muestreadores de media caña se

usan en el campo para obtener
muestras de suelo que están
generalmente alteradas pero son aún
representativas.
• A continuación se muestra una
sección de muestreador de media
caña estándar, consistente en una
zapata de hincado de acero, un tubo
de acero dividido longitudinalmente
en dos y un copie en su parte
superior.
• El grado de alteración de una muestra de suelo

• donde AR = relación de áreas

• D0 = diámetro exterior del tubo muestreador.
• Di = diámetro interior del tubo muestreador.

• Por consiguiente, las muestras están altamente

alteradas. Las muestras con penetrómetro estándar
de media caña se tornan generalmente a intervalos
de aproximadamente 1.53 m
• Además de la obtención de muestras de
suelos, las pruebas de penetración estándar
proporcionan varias correlaciones útiles. Por
ejemplo, la consistencia de los suelos
arcillosos es con frecuencia estimada con el
número, N, de penetración estándar. como
muestra la tabla.
• Sin embargo, las correlaciones para las
arcillas requieren pruebas para verificar que
las relaciones son válidas para el depósito de
la arcilla en consideración.
• La tasa de sobreconsolidación OCR de un depósito
natural de arcilla es también correlacionada con el
número de penetración estándar Del análisis de
regresión de una base de datos de 110 puntos, Mayne y
Kerper (1988) obtuvieron la relación

• donde σ’v = esfuerzo efectivo vertical en MN/m2

• En suelos granulares, el valor N es afectado por la
presión efectiva de sobrecarga
• σ’v. Por esa razón, el valor N obtenido en una
exploración de campo bajo diferentes presiones
efectivas de sobrecarga debe ser cambiado para
corresponder a un valor estándar de σ’v. Es decir,
•
• donde Ncor = valor N corregido para un valor estándar
de o [95.6 kN/m2 (1 ton/pie2)]
• CN= factor de corrección
• NF = valor N obtenido en el campo
• En la tabla 2.5 se da una relación aproximada
entre el número de penetración estándar
corregido y la compacidad relativa de la arena.
• Sin embargo, esos valores son aproximados,
principalmente porque la presión efectiva de
sobrecarga y la historia del esfuerzo del suelo
influyen considerablemente en los valores N,
de la arena. Un extenso estudio realizado por
Marcuson y Bieganousky (1977) produjo la
relación empírica

• donde Cr = compacidad relativa

• NF = número de penetración estándar en el
campo
• σ’v= presión efectiva de sobrecarga (lb/puig2)
• Cu = coeficiente de uniformidad de la arena
 DATOS EXTRA DEL MUESTREO DE
MEDIA CAÑA
• 1. Las ecuaciones son aproximadas.
• 2. Debido a que el suelo no es homogéneo, los valores N, obtenidos en
un barreno varían ampliamente.
• 3. En depósitos de suelo que contienen grandes boleos y grava, los
números de penetración estándar son erráticos y de poca confianza.
 PRUEBA DE PENETRACIÓN ESTÁNDAR (SPT)
• Los orígenes de la prueba de penetración
estándar SPT se remontan al año 1902,
cuando el Coronel Charles R. Gow comenzó
a hacer perforaciones exploratorias utilizando
muestreadores hincados, de 1 pulgada (25
mm) de diámetro, el cual se hincaba al suelo
mediante un martillo de 110 lb (50 Kg) en la
base del sondaje, para contribuir en la
estimación de costos de excavación manual
de Caissons con campana, y con ello
desarrolló la práctica de hincar en el suelo un
tubo para obtener muestras, marcando el
inicio del muestreo dinámico de los suelos.
• El Sondeo de Penetración Estándar se emplea
para recuperar muestras alteradas de suelo, la
cuales en campo permiten identificar tipos de
suelo y definir estratigrafía; en laboratorio,
permiten la identificación de propiedades
índice como contenido de humedad, límites de
consistencia, entre otros. Con el número de
golpes que se necesita para hincar el
penetrómetro usado en la prueba se estima,
mediante relaciones empíricas, la resistencia al
corte.
• El penetrómetro consiste en un
tubo de acero en cuyo extremo se
acopla una zapata afilada del
mismo material. El tubo está
cortado longitudinalmente para
facilitar la observación y
recuperación de la muestra. Si se
estima necesario, se pueden usar
canastillas para entrampar la
muestra.
• Aparte del penetrómetro estándar, la
ejecución de un SPT requiere la utilización
del siguiente equipo:
• Columna de Barras: El penetrómetro se
acopla en la parte inferior de una columna de
barras de acero BW.
• Martinete Golpeador: El Penetrómetro se
hinca mediante el golpeteo de un martinete de
63.5 Kg con una caída de 76 centímetros.
Tiene además una varilla guía por medidas de
seguridad.
• Malacate: En el cual se enrolla un cable
manila de 0.75 a 1 pulgada de diámetro,
utilizado para levantar el martinete y dejarlo
caer libremente.
 PROCEDIMIENTO DE CAMPO
• Se hace un chequeo general de los niveles del motor
de la perforadora. Esta actividad ha de realizarse
diariamente al inicio de cada jornada.
• Se ubica con exactitud el punto a perforar.
• Se posiciona la perforadora, manejando el camión, de
modo que el broquero en su movimiento vertical
coincida con el punto a perforar.
• Con los gatos laterales, se nivela la plataforma de la
perforadora. Para ello, el operador debe guiarse con
los niveles que están acoplados a la consola de
operaciones.
• Se levanta la torre de la perforadora con los controles
ubicados en la consola de operaciones.
• Se posiciona el cárcamo para la circulación del fluido
de perforación, y se prepara lodo bentonítico (mezcla
de agua y bentonita).
• Se acopla manualmente el tubo partido a la
cuerda del martinete.
• Se levanta el martinete con el malacate y la
soga, y se ubica el tubo partido sobre el punto a
perforar.
• Se aplican golpes con el martinete sobre el tupo
partido, igualmente levantándolo con el cable
manila, hasta que haya penetrado 60
centímetros. La operación debe detenerse si para
un tramo de 15 centímetros se requieren más de
50 golpes, extrayendo la muestra que hasta ese
punto haya recuperado el tubo partido.
• Se retira el tubo partido del barreno y se
desacopla manualmente del martinete, o en caso
de ser necesario, utilizando llaves stillson. El
tubo se entrega al supervisor para que este
extraiga, embolse y clasifique la muestra.
• Se lava con broca tricónica de 2 15/16” hasta la profundidad del
terreno natural, para eliminar azolve. Para ello, la mencionada broca
se debe colocar en la parte inferior de la columna de barras de acero,
la cual se debe acoplar al broquero. Si es necesario se deben acoplar
varias barras, siempre sosteniendo las inferiores con llave stillson, y
ajustando la parte superior con el torque del broquero. También se
debe hacer circular lodo bentonítico con el empuje de la Bomba
hidráulica dispuesta para tal fin.
• Se retira la broca del barreno, desacoplando con llave stillson la
columna de barras. Dicha columna de barras se levanta con un
elevador deslizable atado a un cable de acero.
• Se acopla manualmente el tubo partido a la columna de barras y se
introduce con la ayuda del elevador deslizable y llaves stillson en el
barreno.
• Se repite el procedimiento de golpeteo con el martinete y extracción
de la muestra, en todas las profundidades a estudiar, esto hasta que
el sondeo se dé por terminado.
• El lodo de perforación debe sustituirse cuando se torna muy espeso
o tiene alto contenido de arena, o si este se pierde por fracturas en el
barreno. Lo anterior queda a juicio del operador.
EXTRACCIÓN Y CLASIFICACIÓN DE MUESTRAS
• Cuando el supervisor recibe el tubo partido, lo lava
para quitarle el exceso de lodo.
• Se retira la zapata y el cabezote. Esto se puede hacer
manualmente o con la ayuda de llaves stillson,
según lo requiera el caso.
• Se abre el tubo partido y se extrae la muestra
contenida en la zapata con golpes de martillo.
• Se toman fotografías de la muestra, de ser necesario.
• Se retira la muestra del tubo para embolsarla,
clasificarla y etiquetarla.
• Se lava el tubo partido, eliminando cualquier exceso
de material.
• Se entrega el tubo partido ya limpio a los ayudantes.
