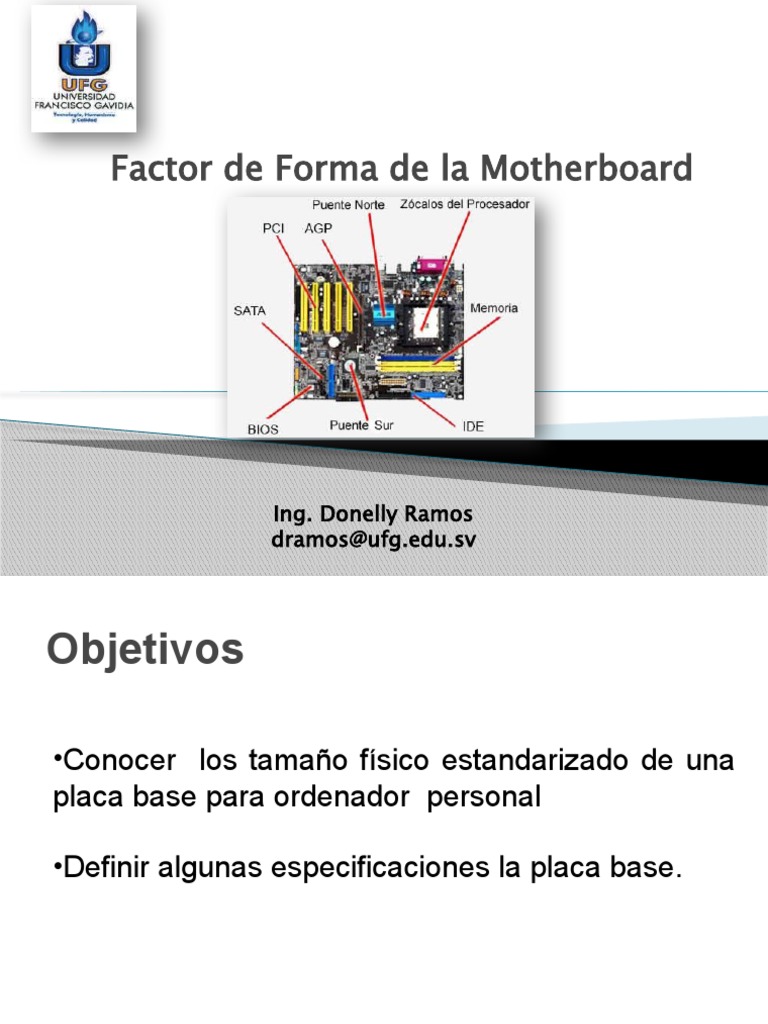

Factor de Forma de la Motherboard

Ing. Donelly Ramos

dramos@ufg.edu.sv
Objetivos

•Conocer los tamaño físico estandarizado de una

placa base para ordenador personal

•Definir algunas especificaciones la placa base.

Estas características se definen para poder integrar la
placa madre con el resto de los dispositivos.

El factor de forma define:

 Forma de la placa madre: cuadrada o rectangular.

 Ancho y largo de la placa madre.
 Posición de los anclajes (ubicación de tornillos).
 Áreas donde se sitúan los componentes (ranuras de
expansión, conectores y puertos).
 Forma física del conector de la fuente de alimentación
y las conexiones eléctricas.
Surgen, de este modo:

 Placas estándar con factor de forma

XT, AT, ATX, AT Baby, BTX, WTX, etc...

 Placas propietarias que son las propias de algunos

fabricantes de ordenadores.
Origen del Factor de Forma
El factor de forma nació de la necesidad de crear un
estándar para que los componentes de un ordenador
sean intercambiables entre si, indiferentemente del
fabricante. El primero fue el XT.

El XT es un factor de forma creado por IBM para su

primer ordenador personal de uso domestico. La
especificación era abierta, por lo tanto múltiples
desarrolladores se basaron en esta convirtiéndose así
en un estándar de facto.
Diferentes Factores de Forma
Los factores de formas más extendidos actualmente
son:
• ATX.
• Flex-ATX.
• Micro-ATX.
• Mini-ITX y Nano-ITX (formatos muy reducidos de
VIA Technologies).
• BTX (propuesta de Intel para sustituir a ATX).
Estos son los principales factores de forma
con su correspondiente tamaño en mm:
 Factor de Forma WTX
WTX (for Workstation Technology Extended) fue introducido por Intel en
el 1998 en entornos multiprocesador, en servidores y estaciones de
trabajo. Fue adoptado por la mayoría de los fabricantes de equipo OEM
(Compaq, Dell, Fujitsu, Gateway, Hewlett-Packard, IBM, Intergraph,
NEC, Siemens Nixdorf, and UMAX) y por los fabricantes de placas base
(Acer, Asus, Supermicro and Tyan).

Las placas base WTX fueron diseñadas para equipos de alto

rendimiento, con varios procesadores, dos fuentes de alimentación, etc.

La disposición de los elementos es muy importante en este factor de

forma ya que permite un considerable flujo
de aire en la zona donde están alocados los microprocesadores.

Tamaño: 14"x16.75" (356 mm x 425 mm).

Factor de Forma WTX
 Factor de Forma AT
El factor de forma AT (Advanced technology) fue lanzado al mercado en
el 1984 por IBM y se utilizó en el IBM AT y todo sus clones. Muy similar
al PC/XT que le precedió, pero de menor tamaño.

Tamaño: 12"x11" (350 mm x 305 mm).

 Factor de Forma XT
Se basa en la placa del IBM PC original.

En su primera versión, la placa de este equipo, inspiradora de todas las demás,

disponía de 5 conectores ISA de 8 bits, un conector para el teclado, otro para
casete, y zócalos para el coprocesador aritmético y para las ampliaciones de
memoria (DRAM con control de paridad). Estos chips de memoria eran de 16
pines (8 a cada lado), y el primer banco estaba soldado directamente a la placa,
con el consiguiente problema para el mantenimiento.

Posteriormente, con la introducción del modelo XT en 1983, se suprimió el

conector para casete y se aumentó a 8 el número de conectores ISA de 8 bits (el
tamaño de la placa se mantuvo igual pero se dispusieron más juntos).

También se dispuso que toda la memoria fuera sobre zócalo. Este modelo, con
un tamaño aproximado de 8.5 x 13 pulgadas, fue utilizado por la incipiente
industria de "Clónicos".

Tamaño: 8,5” x 13” (216 mm x 330 mm)

Factor de Forma XT
 Factor de Forma Baby - AT
El factor de forma Baby-AT fue introducido en el mercado por IBM en el
1985, fue la versión más pequeña y económica de las placas base AT.
Fue bastante popular en los ordenadores personales gracias a su
tamaño reducido hasta la aparición de la ATX en el 1995.

El cambio por la ATX fue debido a que a medida que aumentaba la

capacidad de trabajo de los microprocesadores, también aumentaba la
cantidad de calor generada y la proximidad de los componentes en el
formato Baby-AT no favorecía la disipación de esas altas temperaturas.

Una característica importante de este factor de forma es que las placas

base construidas según este diseño fueron las primeras en incluir
conectores para distintos puertos (paralelo, serial, etcétera) integrados
en su parte trasera y
conectados internamente.
Factor de Forma Baby - AT
 Factor de Forma BTX
El estándar BTX (Balanced Technology Extended) fue creado por Intel,
como evolución del ATX De tamaño más reducido que la ATX, pero trae
las siguientes ventajas

•Las CPUs y las tarjetas gráficas consumen cada vez más y más
potencia, y esto resulta en una mayor disipación térmica. Por otro lado,
los usuarios reclaman cada vez más PC que sean silenciosos. Las
actuales cajas y placas madre ATX no fueron diseñadas para los
increíbles niveles de calor que se producen en ellas.

Del fomato BTX, existen 3 diferentes versiones, cuya única diferencia es

el tamaño:
• picoBTX: 20.3 x 26.7 cm
• microBTX: 26.4 x 26.7 cm
• regularBTX: 32.5 x26.7cm

Tamaño: 12,7"x10,4" (325 mm x 266 mm).

Factor de Forma BTX
 Factor de Forma ATX
Fue introducida por Intel en 1995. Son las placas bases con dicho factor
las más utilizadas en la actualidad, convirtiéndose en el estándar para
los ordenadores personales y reemplazando al antiguo factor de forma
AT, al ofrecer grandes ventajas con respecto a las demás entre las que
destacan:

Un tipo de conector de 20 ó 24 (20+4) contactos tipo molex 39-01-2200

o equivalente para la fuente de alimentación siendo ya imposible
conectar de forma incorrecta como sucedía con las fuentes AT con los
conectores P8 y P9.

También posee un conector adicional de 4 contactos, (P4). Cuenta con

un sistema de desconexión por software a través de un interruptor
permite la conexión y desconexión del sistema, es la primera vez que se
implanta.
 Factor de Forma ATX
Mejora la disposición de los componentes que se consigue girando la
placa 90º situando la CPU y la memoria lejos de las tarjetas de
expansión, para no molestar por largas que sean las tarjetas y, cerca del
ventilador de la fuente de alimentación que ya es incorporado en el
lateral de las cajas ATX, recibiendo el aire de éste, (cooler).

Los conectores IDE y las disqueteras están más cercanos reduciendo

así la longitud de los cables.

Permite la incorporación de dispositivos como la tarjeta de vídeo o la

tarjeta de sonido en la placa base sacando los conectores desde ésta
sin perder así ranuras de expansión.

Pueden estar integrados los conectores PS/2 para teclado y ratón,

puertos serie o paralelo, puerto USB, y también conectores VGA,
conectores para el altavoz y micrófono ahorrando espacio.

Tamaño: 12”x9,6" (305 mm x 244 mm).

Factor de Forma ATX
 Factor de Forma LPX
LPX (Low Profile eXtension), fue desarrollada por Western Digital
en el 1990.

Estas placas con tamaño parecido a las Baby-AT, tienen la

peculiaridad de que los slots para las tarjetas de expansión no se
encuentran sobre la placa base, sino en un conector especial (bus
vertical), en el que se pinchan las Riser cards. Actualmente está
en desuso.

Tamaño: 12,9”x8,9" (330 mm x 229 mm).

Factor de Forma LPX
 Factor de Forma NLX
Introducido por Intel en 1996, ofrece las ventajas de las antiguas
LPX para ensamblar equipos de perfil bajo, al tiempo que elimina
alguno de sus inconvenientes. Para ello dispone de una solución
análoga; una placa auxiliar vertical en la que se conectan los
periféricos, cuyas placas quedan por tanto, paralelas a la placa-
base.

La solución aporta sin embargo algunas novedades: La primera

es que la placa auxiliar no se aloja en un conector situado en el
centro de la placa-base (como en LPX), sino en su lateral, que
dispone de lengüetas doradas de conexión en uno de sus bordes
(el conector hembra está situado en la placa auxiliar).
 Factor de Forma NLX
Otra novedad es que los cables y conectores, que normalmente
están situados en la placa-base, se conectan ahora en la placa
auxiliar, con lo que cambiar la placa-base es una tarea muy
simple, basta deslizarla hacia fuera y sacarla de su alojamiento
sin desconectar ni un solo cable (la placa auxiliar queda fija al
chasis).

Como puede suponerse, este factor de forma se ha concebido

para permitir sistemas de perfil bajo y facilitar la actualización de
las propias placas-base.

Tamaño: 9,9”x8,9" (254 mm x 228 mm).

Factor de Forma NLX
 Factor de Forma micro ATX
Fue lanzado por Intel en 1997. Reduce el tamaño con respecto al
factor de forma AT un 25% siendo el tamaño máximo de la placa
micro ATX de 9,6”x9,6” pulgadas.

Está enfocada para el mediano-bajo mercado.

Fue diseñada para compatibilizar por completo con el estándar

ATX. Pueden ser instaladas en cajas ATX y usan los mismos
conectores para la fuente de alimentación por lo que pueden
utilizar fuentes creadas para ATX.
 Factor de Forma micro ATX
Pueden contar, como máximo, con cuatro puertos de expansión
aunque normalmente suelen llevar tres a diferencia de las placas
ATX que contienen cinco o más puertos PCI o PCI-Express.

Por este motivo, las placas microATX, vienen en algunas

ocasiones con determinados dispositivos integrados como pueden
ser la tarjeta gráfica o de sonido para así ahorrar espacio con la
ocupación de más puertos.

Tamaño: 9,6”x9,6" (244 mm x 244 mm).

Factor de Forma micro ATX
 Factor de Forma DTX
El factor de forma DTX fue introducido en el mercado por Amd en
Enero del 2007. De tamaño reducido, ha sido desarrollado para
HTPC. Es compatible con las cajas ATX y también se encuentra
en una versión aun más reducida, llamada Mini-Dtx.

Dispone de uno o dos slots de expansión que suelen ser un

puerto PCI-express y un PCI. Además de su tamaño reducido, su
precio es también bajo, debido a los pocos elementos que
incorpora.

Tamaño: 9,6”x7,9" (244 mm x 203 mm).

Factor de Forma DTX
 Factor de Forma Flex-ATX
El formato Flex-ATX fue introducido al mercado por Intel en el
1999. Es un formato intermedio entre el ATX y el microATX, de
hecho comparten la disposición de algunos componentes.

La única diferencia con la ATX, está en la limitación del numero de

slots de expansión (3).

Tamaño: 8,9”x 7,4" (229 mm x 191 mm).

Factor de Forma Flex-ATX
 Factor de Forma EBX
Desarrollado por Ampro y Motorola, fue pensado para integrar
todos los componentes principales de un ordenador en la placa
base.

Destinado principalmente a sistemas básicos que requieren poca

potencia.

Tamaño: 8”x 5,7" (203 mm x 146mm).

Factor de Forma EBX
 Factor de Forma mini-ITX
Mini-ITX es un formato de placa base totalmente desarrollado por
VIA Technologies. Aunque es un formato de origen propietario,
sus especificaciones son abiertas. De hecho, otros fabricantes
tienen productos en este formato.

Mini-ITX propone unas dimensiones muy reducidas de placa

base, tan sólo 170 mm x 170 mm (6,7 in x 6,7 in):
aproximadamente el tamaño de un CD. Se trata de unas
dimensiones inferiores a su antecesor micro-ATX.

A pesar de ello, no es el formato más reducido existente en el

mercado ya que, posteriormente, VIA definió el formato nano-ITX
y Pico-ITX.
 Factor de Forma mini-ITX
Todos los interfaces y especificaciones eléctricas de la placa son
compatibles con ATX. Esto significa que se pueden conectar
componentes diseñados para cualquier otro tipo de PC.

Como contrapartida, las placas Mini-ITX solamente disponen de

una ranura de expansión PCI y una ranura para un módulo de
memoria.

Las placas Mini-ITX son generalmente refrigeradas mediante

dispositivos pasivos a causa de su arquitectura de bajo consumo
y son ideales para su uso como HTPC donde el ruido generado
por una computadora (y en particular, por los ventiladores de
refrigeración) resultaría molesto a la hora de disfrutar una
película.

Tamaño: 6,6”x 6,6" (170 mm x 170mm).

Factor de Forma mini-ITX
Comparativa Final
