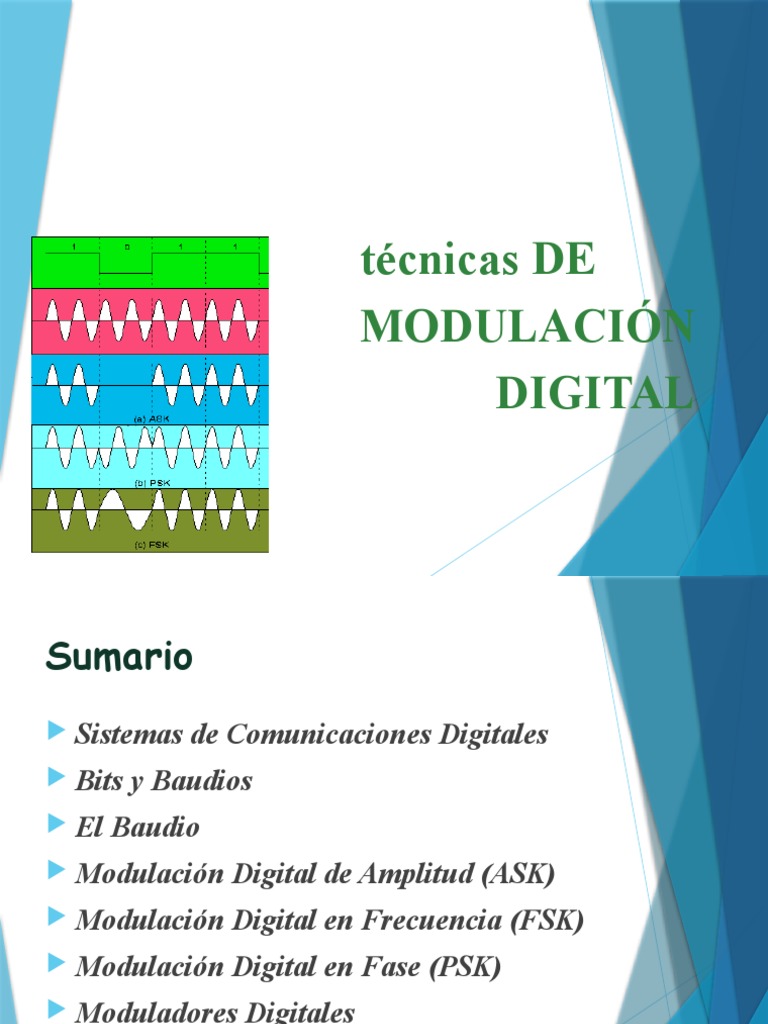

técnicas DE

MODULACIÓN
DIGITAL
Sumario
 Sistemas de Comunicaciones Digitales
 Bits y Baudios
 El Baudio
 Modulación Digital de Amplitud (ASK)
 Modulación Digital en Frecuencia (FSK)
 Modulación Digital en Fase (PSK)
 Moduladores Digitales
Sistemas de Comunicación Digital

Un sistema de comunicaciones puede ser

representado como se muestra.

Información Información
Tx/Rx Rx/Tx
Canal
Transmisor Receptor

Se tiene un emisor y un receptor, los cuales

intercambian información entre ellos
(suponiendo el sistema full-duplex) a través de un
medio de transmisión.
Sistemas de Comunicación Digital

En los sistemas de comunicaciones digitales,

la naturaleza de la información es digital.

0 1 0 0 1 1 1 0 0 1 0 1 0 0 1
Sistemas de Comunicación Digital

Como regla general, antes de transmitir el

mensaje, se determina si el sistema de
comunicaciones es capaz de soportar el
manejo de la información en este formato,
para así poder determinar si se puede enviar
la información a través de él.

Esto evita distorsión en la información

transmitida.
Sistemas de Comunicación Digital

Un sistema de comunicación digital puede ser

utilizado para transmitir información en formato
analógico, para lo cual la información debe ser
convertida de un formato al otro previamente.

En la actualidad, resulta más conveniente el

trabajo con las señales analógicas, una vez que
éstas están en formato digital.
Sistemas de Comunicación Digital

En formato digital, la información puede ser

guardada, modificada, regenerada, es menos
susceptible a la interferencia del canal,
entre otras cualidades que la hacen mucho
más atractiva que en su formato antagónico.

Esta conversión funciona de la manera como

será explicada en el tema de modulación por
codificación de pulsos (PCM).
Bits y Baudio

Razón de Bits: es la razón de cambio en la entrada del

modulador y tiene como unidades bits por segundos
(bps)

Razón de Baudio: es la razón de cambio en la salida

del modulador y es igual al reciproco del tiempo de
un elemento de señalización de salida.
El Baudio

BAUDIO es el número de cambios altos/bajos que se

hacen en línea de transmisión por segundo.

El baudio describe la cantidad de veces que la línea de

transmisión cambia de estado por segundo. Cada cambio
de estado comporta la transmisión de una serie de bits.
El Baudio

Por ejemplo, si se tienen símbolos de 4 bits cada uno,

la velocidad de transmisión de un módem de 2.400
baudios/seg es:

2400 X 4 = 9.600 bits/seg = 9.600 bps

Técnicas de Modulación
Digital

Las técnicas de modulación digital se

clasifican en:
Técnicas de Modulación UNI-BIT: cada
vez se considera un solo bit para modular
la portadora.
Técnicas de Modulación MULTI-BIT: se
emplea un arreglo de más de un bit para
modular la portadora
Técnicas de Modulación
Digital

Cada una, comprende varias

alternativas de modulación, así:
Técnicas de Modulación UNI-BIT: ASK,
FSK, PSK.
ASK: Amplitude Shift Keying, FSK: Frecuency Shift Keying, PSK: Phase Shift Keying

Técnicas de Modulación MULTI-BIT:

nQAM y nPSK, n=4, 8, 16, 32..
Modulación Digital de
Amplitud (ASK)
En la Modulación por Conmutación de
Amplitud (ASK), la amplitud de una señal
portadora de alta frecuencia se conmuta
entre dos o más valores en respuesta a un
código binario.

Si uno de los valores es cero se le llama OOK

(On-Off Keying).
Modulación Digital de
Amplitud (ASK)

Cuando se detecta la presencia de

un ‘1’ lógico, la portadora tiene
un valor de amplitud máximo.
Cuando el valor detectado es un
‘0’ lógico la amplitud de la
portadora es cero.
Modulación Digital de
Amplitud (ASK)
Al igual que en el caso analógico, la intención de la
modulación de una señal de alta frecuencia por una señal
modulante, no es otra que permitir obtener una señal con
longitud de onda en el orden de un décimo o más del
elemento radiante (la antena) para óptima radiación al aire.
Modulación Digital de
Amplitud (ASK)
Para realizar la modulación digital, también
se requiere una portadora, cuya forma puede
ser definida como:

Pt   ASenc t 
 Modulación Digital de
Amplitud (ASK)
Espectro de
una Señal ASK

Se observa que el
ancho de banda
práctico es 2fb el
cual es el doble
del requerido en B
transmisión
banda base.
B   f  fc   f  fc   f  fb  f  fb  2 fb
 Modulación Digital de
Amplitud (ASK)

La distancia entre los posibles valores

de la señal es muy importante, ya que
representará la fortaleza que tiene la
modulación frente al ruido.

Observe que si los símbolos están más

distanciados, será más difícil que uno
se convierta en otro por efectos del
ruido añadido en el sistema.
Modulación Digital en
Frecuencia (FSK)
Consiste en variar la frecuencia de la
portadora de acuerdo a los datos. Para “1”
lógico le corresponde una frecuencia F1 y
para un “0” lógico emplea una frecuencia F2.

Si la fase de la señal FSK es continua, es decir

entre un bit y el siguiente la fase de la
sinusoide no presenta discontinuidades, a la
modulación se le da el nombre de CPFSK
(Continuous Phase FSK)
 Modulación Digital en
Frecuencia (FSK)
La siguiente figura ilustra un mensaje binario
y la señal CPFSK resultante de la modulación.

Observe la continuidad de fase en la onda modulada.

 Modulación Digital en
Frecuencia (FSK)
La expresión matemática para una señal CPFSK,
se puede escribir como:

S FSK t   2 Ps Cosc t  bt  

La señal será una sinusoide de frecuencia fA si

se transmite un UNO y una sinusoide de
frecuencia fB cuando se transmita un CERO.
La frecuencia de portadora sin modular es
(fA+fB)/2 = fc .
 Modulación Digital en
Frecuencia (FSK)
Espectro de una Señal FSK
 Modulación Digital en
Frecuencia (FSK)

La desviación máxima de la frecuencia viene

dada por la ecuación:
f A  fB
f 
2
El ancho de banda de una señal FSK será
calculado como:

B  2f  f b 
fb es la velocidad de transmisión de los bits
 Modulación Digital de
Fase (PSK)
Consiste en variar la fase de la sinusoide de
acuerdo a los datos. Para el caso binario, las fases
que se seleccionan son 0 y π. En este caso la
modulación de fase recibe el nombre de PRK
(Phase Reversal Keying). Observe, en la siguiente
figura, una señal PRK:
Modulación Digital de
Fase (PSK)
La ecuación que describe su comportamiento,
en el dominio del tiempo sería:

S PSK t   ACosc t  bt 

Donde b(t) tomará valores de 0 cuando el

valor sea un CERO lógico y p cuando su valor
sea UNO lógico.
 Modulación Digital de
Fase (PSK)

Espectro de
una Señal PSK
Modulación Digital de
Fase (PSK)
El espectro es parecido al de ASK solo que no
incluye las Deltas de Dirac. Esto implica un
ahorro de potencia. El ancho de banda resulta
igual al de ASK o sea 2fb

La constelación de la señal PRK se obtiene

definiendo la señal

S PSK t   2 Ps Cosc t  bt 

 Moduladores Digitales

 Modulador ASK

Datos Modulador
Balanceado
SE¥AL

digitales de
MODULANTE 1 0 0 1 1 0 1 0

SE¥AL
PORTADORA

Entrada
SENOIDAL

SE¥AL
MODULADA
ASK

b(t) X ASK
SE¥AL
MODULANTE 1 0 0 1 1 0 1 0

SE¥AL
PORTADORA
SENOIDAL

SE¥AL

Señal Modulada
MODULADA
ASK

Portadora en ASK
sinusoidal de Portadora
mayor
Frecuencia
SE¥AL
MODULANTE 1 0 0 1 1 0 1 0

SE¥AL
PORTADORA
SENOIDAL

SE¥AL
MODULADA
ASK
 Moduladores Digitales
 Modulador FSK Oscilador
con F = fa
SE¥AL

Datos
MODULANTE 1 0 0 1 1 0 1 0

Osc1
SE¥AL
PORTADORA
SENOIDAL

SE¥AL
MODULADA

digitales de
ASK

SE ÑA L
M ODUL ANTE 1 0 0 1 1 0 1 0

SE ÑAL

Entrada
P OR TADO RA
S ENOI DAL

Señal Modulada
SE ÑA L
MO DULA DA
AS K1

è1(t)

SE ÑAL
M ODULA DA
A SK2

è2( t)

X en FSK
b(t)
SE¥AL
S FSK
MODULANTE 1 0 0 1 1 0 1 0

SE¥AL
PO RTADORA
SENOI DAL
SE¥AL
SE¥AL MODULANTE 1 0 0 1 1 0 1 0
MODULADA
ASK

SE¥AL
PORTADORA
SENOIDAL

SE¥AL

X
MODULADA
FSK

è1(t) è2(t)

Invertimos
SE ÑAL
MO DUL ANT E 1 0 0 1 1 0 1 0

S EÑAL
PO RTA DORA
SENO IDA L

SE ÑAL
M ODULA DA
AS K1

è1( t)

los Datos
S EÑAL
MODUL ADA
ASK2

è2( t)

SE¥AL
MODULANTE 1 0 0 1 1 0 1 0

Osc 2
SE¥AL
PORTADORA
SENOIDAL

SE¥AL
MODULADA

Oscilador
ASK

con F = fb
 Moduladores Digitales
 Modulador PSK

Modulador Señal Modulada

SE¥AL
MODULANTE

SE¥AL
PORTADORA
1 0 0 1 1 0 1 0 Balanceado en PSK
SENO IDAL

SE¥AL
MO DULADA
ASK

Conv de
b(t) X PSK
Nivel
SE¥AL
MODULANTE 1 0 0 1 1 0 1 0

SE¥AL

Datos Se convierte los PORTADORA

SENOIDAL

digitales de datos unipolares SE¥AL

MODULADA

Entrada en Bipolares Osc PSK

FASE=0 FASE=180

Portadora
