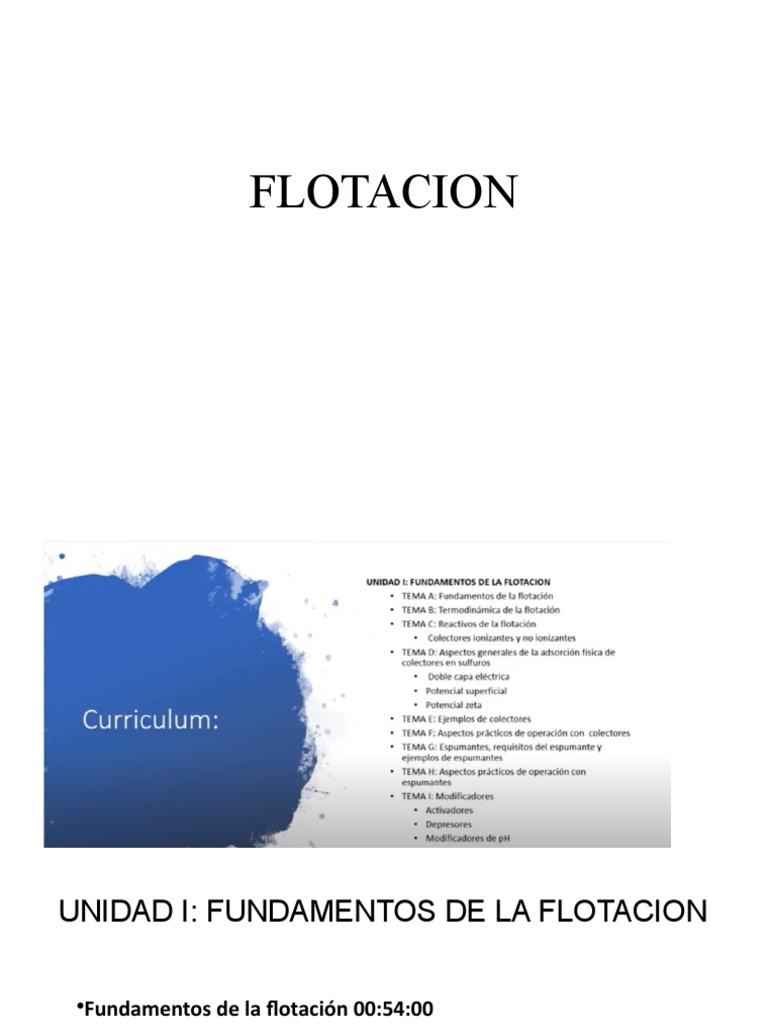

FLOTACION

UNIDAD I: FUNDAMENTOS DE LA FLOTACION

•Fundamentos de la flotación 00:54:00
•Termodinámica de la flotación parte I 00:12:00
•Termodinámica de la flotación parte II 00:25:00
•Reactivos de flotación 00:43:00
•Aspectos de la flotación 00:07:00
•Colectores 00:13:00
•Espumantes 00:44:00
•Modificadores 00:18:00
Factores que afectan la flotación
Variables de flotacion
• Químicos: Reactivos Colectores, depresores, activadores,
reguladores, ente otros.

• Físicos: Tipo de mineral, tamaño de partícula, densidad de pulpa,

temperatura, flujo del aire, velocidad de la propela, diseño de
propela, tiempos, ente otros.
Máximo 35% de solidos de lo contrario puede
causar acumulación en los tanques o hasta dañar las
propelas. OJO La temperatura no debe ser mayor a
50 °C sino los reactivos pierden estabilidad.
Los reactivos son a fines a cada
sulfuro distinto: Hay reactivos
que son afines a Sulfuros de Cu
y no de Zn.
Aire

Flujo volumétrico del Aire,

Agitación

Probocar colisiones entre las

partículas y la burbuja, entre mas
numero de colisiones mayor
probabilidad de colectar
partículas. Pero si la energía es
muy elevada puede provocar el
desprendimiento de la particula
de la burbuja. Debe de haber un
rango optimo de RPM de las
propelas.
Circuito de flotacion
CALIDAD DEL PROCESO
CALIDAD DEL PROCESO
Toda la tubería, boquillas y ductos
de fluidos cuidar que no se
obstruyan, asegurar la limpieza de
los mismos.

Evitar la caída de objetos en

tanque para no dañar el rotor o el
estator.
CALIDAD DEL PROCESO
Cuidar los dosificadores, requieren
una rutina de inspección y
mantenimiento preventivo para
evitar fallas y obstrucciones.

La manguera siempre debe de

estar introducida en la celda.
Cuidar la cama de la espuma, las
alturas deben ser:

Primarias Raugher: 3” a 5”

Agotativas Scavenger: 1” a 2”

Limpiadoras: 4 “ a 6”
El arenero evita la acumulación de las
partículas gruesas
• Va
Válvula de aire para mover la cama
de espuma hacia el borde, cuidar de
no romper la burbuja.
Tentaduras: Se realizan cada 30
min aproximadamente o cuando
se puede notar un cambio en la
espuma.
Con el potenciómetro es posible
determinar el Ph del medio acuoso
PUNTOS CRITICOS DE LA CELDA DE
FLOTACION
• Calidad de reactivos: Deben de ser frescos y la mayor pureza.

• Preparación de reactivos: Preparar al dia de preferencia y nuna airear

en la preparación.

• Dosificación adecuada: Bombas, dosificadores electrónicos, etc.

• Los sulfuros flotan con PH arriba de 6
Relación Geólogo - Metalurgista

“Los resultados metalúrgicos por flotación se alcanzan

sobre especies mineralógicas y no sobre elementos
químicos”
Reactivos de Flotación
• ESPUMANTES: Formar una espuma que separa el mineral del resto de
la ganga. Su objetivo es producir burbujas resistentes, de modo que
se adhiera el mineral de interés.

• COLECTORES: Favorecen la condición hidrofóbica y aerofílica de las

partículas de sulfuros de los metales que se quiere recuperar, para
que se separen del agua y se adhieran a las burbujas de aire.
Reactivos de Flotación
• ACTIVADOTRES: Promueven la hidrofobacion de las partículas de
manera selectiva.

• DEPRESORES: Se utilizan para provocar el efecto inverso al de los

reactivos colectores, esto es, para evitar la recolección de otras
especies minerales no deseadas en el producto que se quiere
concentrar y que no son sulfuros.

• MODIFICADOR DE PH: Estabilizar la acidez de la pulpa en un valor de

pH determinado.
Calidad de los reactivos
• Xantatos: Fecha de fabricación, solicitar el certificado de fabricación,
OJO, no el de importación, ¿Quién lo fabrico?, ¿Cómo lo fabrico? Y
¿Cuándo lo fabrico?. Preferencia empresas certificadas en ISO
9001:2015. Los Xantatos son como la cerveza, entre mas viejo menos
sabroso.
• ZnSO y CuSO: Se puede controlar la calidad por medio de la pureza.
ACEITE, DIESEL Y QUEROSENO
• Estos reactivos se usan debido a que son sustancias no polares
ayudan a que las partículas que no sean polares aumente su
propiedad hidrofóbicas.
• Debido a que el aceite tiene una densidad menor que el agua
ayudaba a flotar sin aire.
• Estas sustancias ayudan a que las partículas se adhieran a la burbuja.
COLECTORES
• XANTATOS
• DITIOFOSFATOS
• XANTOFORMIATOS
• TIONOCARBAMATO
XANTATOS
• Disulfuro de carbono + Sosa Caustica + Alcohol (etílico, propílico,
butílico, etc.). Existe aparentamente una quimisorción del xantato por
interacción del ión sulfuro y del metal
XANTATOS
XANTATO
• Xantato etílico de potasio (Z3)

• Contiene alcohol de 2 carbones. Es muy suave y débil, muy peligroso

porque se puede incendiar, se usa poco actualmente.
• Es el Reactivo de mayor selectividad por su corta cadena carbonada.
XANTATO
Xantato isopropílico de sodio (Z11)

Contiene alcohol de 3 carbones es el mas famoso de los Xantatos. Para

el tratamiento de minerales polimetálicos. No trabaja en ambientes de
Ph neutros a acidos debajo de 6, debe ser entre 8.5 y 9 aprox. Es un
reactivo muy selectivo especialmente compuestos de minerales con
zinc como plomo-zinc, cobre-zinc y minerales de baja ley de oro.
Vigencia de 3 a 4 meses desde su fabricación.
XANTATO
• Xantato sec-butílico de sodio (Z12)

• Contiene alcohol de 4 carbones. Colector de acción similar al Xantato

Isobutílico de Sodio, usado en circuitos de Pb o Zinc. Se utiliza
también para fabricar otro derivado llamado Z14.
XANTATO
• Xantato amílico Z6
Reactivo poderoso, usado generalmente en circuitos de acción rápida
y sobre todo en el tratamiento de minerales de Zinc.
Es usado también en circuitos de flotación con una acidez moderada.
No es muy selectivo.
XANTATO
Xantato isopropílico de sodio Z11
Parecido al primero por su cadena carbonada. Para el tratamiento de
minerales polimetálico.
Xantato isobutílico de sodio
Colector ampliamente usado para flotar sulfuros de plomo, plata y zinc,
también usado en los circuitos de flotación de cobre con buenos
resultados metalúrgicos.
Xantato sec-butílico de sodio
Colector de acción similar al Xantato Isobutílico de Sodio, usado en
circuitos de Pb o Zinc.
PREPARACION DE REACTIVOS

Para los Xantatos, Sulfatos, Cianuros, etc.

Existe una prueba rápida por medio de un
densímetro el cual se compara por medio de
una tabla la concentración de la solución vs la
densidad medida.
PREPARACION DEL XANTATO
• Prohibido inyectar aire en la solución ya que degrada el Xantato, de
preferencia utilizar agitación mecánica.
• No dejar almacenado mucho tiempo la solución preparada, de
preferencia preparar diariamente.
DITIOFOSFATOS
Existen solubles y no solubles en agua, son muy selectivos en las piritas.
DITIOFOSFATOS SOLUBLES EN AGUA
Penta fosfato + alcohol + base (NaOH, KOH), son un tipo de reactivos
muy selectivos.
• Aerofroat sódico con alcohol etílico o ditiofosfato sódico
DITIOFOSFATOS SOLUBLES EN AGUA
• Cytec Aerofroat sódico con alcohol etílico o ditiofosfato sódico:
• Es el tiofosfato mas débil o ligero similar al Z3
DITIOFOSFATOS SOLUBLES EN AGUA
• Cytec Aerofroat 211 sódico con alcohol isopropilico:
• Es el tiofosfato mas similar al Xantato Z11
DITIOFOSFATOS SOLUBLES EN AGUA
• Cytec Aerofroat 238 con alcohol sec-butilico:
Es el tiofosfato mas similar al Xantato Z12, se usa muchísimo en
flotación de Cu o cobre
DITIOFOSFATOS SOLUBLES EN AGUA
• Cytec Aerofroat 3477 con alcohol iso-butilico:
• No es muy conocido
DITIOFOSFATOS SOLUBLES EN AGUA
• Mezclas:
Aerofroat Sodico + Aerofroat 238 = Aerofroat 208 es colector de Cu y
Oro

• Aerofroat 238 + polvo organico MercatoBenzoTiazol (colector de

plata)= Aerofroat 404.
DITIOFOSFATOS INSOLUBLES EN
AGUA (Liquidos)

Pentasulfuro de fosforo + acido crecilico (era espumante pero hace mucho daño a la salud, es un subproducto
amorfo de la refinación del petroleo)

Aero promotor 25 es un colector que tiene 25% de penta sulfuro y 75 % de Acido crecilico

Aeropromotor A31 es similar al Aeropromotor 25 pero con el 6% tiornocarbaminila (colector de plata): Buenisimo
para la Plata

Aeropromotor 242 es similar al A31 solo que lo neutralizan para hacerlo soluble en agua.
 XANTOFORMIATOS
Es un Xantato disuelto en liquido con un cloroformato + un alcohol.

Se usan en Ph de Acido a neutro, actúan como un Xantato liquido. Se usa cuando no se va a utilizar Cal o se
requiere ahorrar en el consumo de Cal.

Xantoformiato Minerec A (etílico) Z3

Xantoformiato Minerec 2048 (isopropilico) Z11

Xantoformiato Minerec B (butílico)

Xantoformiato Minerec 898 (isobutílico)

Xantoformiato Minerec 201 (secbutílico)

DITIOFOSFATOS INSOLUBLES EN
AGUA (Liquidos)
UNIDAD II: EQUIPOS DE FLOTACION
• Funciones de la celda de flotación 00:05:00
• Características celda de flotación 00:02:00
• Eficiencia celdas de flotación 00:03:00
Espumantes
• Tamaño de burbuja: Hay una relación en el tamaño de la burbuja y el
tamaño de la particula que se requiere flotar. Para partículas finas se
requiere burbujas pequeñas y para partículas gruesas las de mayor
tamaño ya que generan una fuerza de arrastre mucho mayor.

• Los mas comerciales son los MIBC solo que no son solubles en agua
DOSIFICACION
• Bombas de diafragma

• Bombas Peristálticas

• Distribuidores eléctricos
INSTRUMENTACION
• Flujometros
• Densímetro
• Potenciómetro
UNIDAD III: ETAPAS DE LA
FLOTACION
• Circuito Rougher 00:05:00
• Circuito Scavenger 00:02:00
• Circuito Cleaner 00:02:00
• Circuitos de flotación 00:18:00
• Circuitos de flotación parte II 00:07:00
UNIDAD IV: CELDAS DE FLOTACION
• Mecánicas 00:55:00
• Molino Vertimill 00:09:00
• Columnas 00:47:00
UNIDAD V: VARIABLES DE LA
FLOTACION
• Factor Mineral 00:02:00
• Factor Granulometría 00:36:00
• Influencia de las lamas 00:30:00
• Densidad de la pulpa 00:29:00
• Factor tiempo de acondicionamiento de la pulpa 00:11:00
• Factor influencia del PH 00:09:00
UNIDAD VI: EJERCICIOS DE
APLICACION
• Ejercicio resuelto n°1 (Pulpas) 00:17:00
• Ejercicio resuelto n°2 (Pulpas) 00:20:00
• Ejercicio resuelto n°3 (Pulpas) 00:08:00
• Ejercicio resuelto n°4 (Pulpas) 00:05:00
• Ejercicio resuelto n°5 (Pulpas) 00:09:00
• Ejercicio resuelto n°1 (Cálculos metalúrgicos) 00:24:00
• Ejercicio resuelto n°2 (Cálculos metalúrgicos) 00:08:00
• Ejercicio resuelto n°3 (Cálculos metalúrgicos) 00:19:00
• Ejercicio resuelto n°4 (Cálculos metalúrgicos) 00:26:00
• Ejercicio resuelto n°5 (Cálculos metalúrgicos) 00:05:00
• Ejercicio resuelto global (Cálculos globales) 00:23:00
Consumo de reactivos
Investigación en Iran de flotación de mineral
de hierro. Amirkabir university of technology, Tehran, Iran
Xantato isopropilico de potasio (Z11) + Xantato amílico de potasio (Z6)
Ditiocarbamato erilico

La mejor recuperación se dio con el Xantato Z6, 4 etapas de flotación, la

acides ayudo a tener buena flotabilidad que fue de Ph 3.5 – 4. Se
demostró que fue muy efectivo el Xantato Z6 pero el Z11 no lo fue.

En el estudio se añade HCl y NaOH para controlar el Ph.

 Microscopia de partículas

Magnetita y Pirita unidas

Magnetita y Pirita en contacto con
Mag: Magnetita Pirolita liberada
Hem: Hematita
Py: Pirita
Efecto de la acidez en la recuperación de
Sulfuros
La máxima recuperación se logro a un pH de 3.5 a 4 y
posteriormente se tiene otro pico cerca de pH de 9. De acurdo a un
estudio de Göktepe (2002) cerca de un pH de 5 la pirita es muy
soluble y los iones de Fe que se encuentran en la superficie de la
pirita poseen un importante efecto en la adsorción del colector.

El decremento de la recuperación de pirita a partir de un Ph de 9 se

debe a la formación de Fe (OH)2 en la pirita.

Análisis de muestras: Titration para el Fe y LECO pata Analisis de

Sulfuros, d80< 38μm.

Recuperación de sulfuros vs pH
PAX: Xantato amil Z6
SIPX: Xantato isopropilico Z11
Efecto en la concentración del Xantato

Recuperación de sulfuros vs pH
PAX: Xantato amil Z6
SIPX: Xantato isopropilico Z11

De acuerdo a los estudios los Xantatos

son mejores colectores que los
Diocarbamatos. Y el Xantato amílico de
potasio Z6 fue el mejor debido a su
cadena tan larga de carbono.
• ESTUDIO DE FLOTACION

• By Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande

do Norte Brasil

• DESULFURACIÓN DE RELAVE MEDIANTE LA FLOTACIÓN DE SULFUROS

DE HIERRO

• Recuperación de pirita de un concentrado de 3.2% a 0.08%

REACTIVOS
• Colector: di sec butil-ditiofosfato de sodio (AP 404 Cytec)
• Espumante: metil isobutil carbinol (MIBC) y éter poli propilen glicol
(D-250)
• Modificadores pH: H2SO4, HCl, NaOH y CaOH

•
FLOTACION
• Rango pH: de 5 a 11, se detecto que con
valores de 5 a 8 posee una flotabilidad
del 80% muy buena, pero de 9 a 11
disminuye la flotabilidad a un 50%.

• Dosis
• Colector: 10 a 50 g/t
FLOTACION
Dosis de colector: la mejor recuperación
de pirita 30.62 % se logra con una
dosificación de 40 g/t.
FLOTACION
• Rango pH: de 5 a 11, se detecto que con
valores de 5 a 8 posee una flotabilidad
del 80% muy buena, pero de 9 a 11
disminuye la flotabilidad a un 50%.

• Dosis
• Colector: 10 a 50 g/t
FLOTACION
• Se realiza una prueba de cinetica de Rougher para determinar el
tiempo adecuado de flotación y se detecta que después de 5 min no
incrementa la recuperación metalúrgica. El tiempo ideal de flotación
son 5 min.
• Obteniendose en la etapa de flotación Rougher una recuperación con
un resultado de 0.24% de pirita para la siguiente etapa de flotación
Scavenger.
FLOTACION
• Prueba Scavenger: se hacen pruebas a diferentes tiempos y se
determina que el tiempo ideal es de 7 min. Despues de ese tiempo ya
no incrementa la recuperación de pirita que el máximo es de 5.6%.

• Se propone un tiempo de 10 min con un resultado final de pirita de

0.08%.
FLOTACION
FLOTACION
FLOTACION
