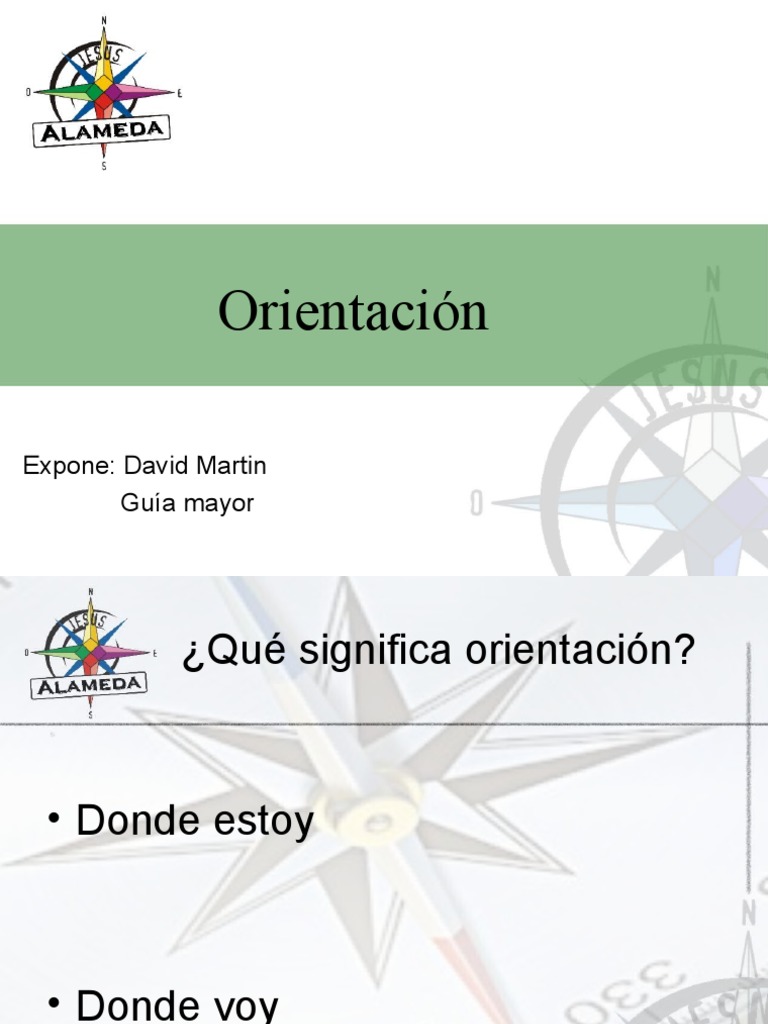

Orientación

Expone: David Martin

Guía mayor
 ¿Qué significa orientación?

• Donde estoy

• Donde voy
 Conozcamos las direcciones

Son 32 puntos o direcciones, de los cuales es básico conocer 16, que se

clasifican como cardinales, laterales y colaterales.
 Tipos de Norte

NORTE GEOGRÁFICO

NORTE DE CUADRÍCULA
 Métodos de orientación
• Sol y sombra
• Naturales • Estrellas
• Musgos

• Silva
• Brújula
• Prismática

• Inspección
• Mapa • Brújula y mapa
• GPS
Brújula Prismática
Brújula Silva
 Brújula Silva

Azimut: Es el ángulo formado por una dirección dada y el

Norte geográficos. Se mide a partir de la meridiana
geográfica y en el sentido de las agujas del reloj

Azimut Inverso: También denominado Retro Azimut, Es

indicar la dirección de regreso en la marcha por la brújula o
determinación en la carta. Prácticamente es sumarle 180º
a los ángulos seguidos y seguirlos devuelta, recordar que
para seguir correctamente una ruta con retro azimut se
debe empezar con el ultimo ángulo hasta el primero
 Brújula Silva

Ejercicio Práctico

Busquemos un rumbo a seguir

Determinando un azimut
 Mapa Topográfico

Es una representación del

relieve de la tierra a una escala
determinada.
Mapa Topográfico
Mapa Topográfico
Mapa Topográfico
 Latitud y Longitud

Longitud: Latitud:

Ángulo entre 0º y 180º, Ángulo entre 0º y 90º,

nombrado desde el nombrado por hemisferio
meridiano 0º, Este(E) u Sur o Norte
Oeste(W)
 Escala

Es la Razón entre la distancia del mapa y la real

 Mapa Topográfico

Equidistancia de nivel: Corresponde a una distancia fija según lo indica

el mapa entre curvas de nivel, recordar que las curvas de nivel indican la
distancia vertical. En la figura las curvas de nivel tienen una equidistancia
de 10 metros
Curvas de Nivel
 Distancia

Medida entre dos puntos utilizando la escala

 Características del terreno

Formas de superficie: el tipo o relieve de los accidentes del terreno.

 Orientemos el Mapa

a. Ajustar el ángulo de dirección N=0º.

b. Colocar la brújula en dirección norte

a lo largo de la red de cuadrícula N-S
sobre el mapa.

c. Girar el mapa con la brújula hasta que

la punta N de la aguja quede entre las
marcaciones del norte.
 Determinemos nuestra
posición
a. Apuntar con la brújula un
punto conocido en el
terreno y ajustar el ángulo
de dirección.

b. Colocar la brújula sobre el

mapa con el canto lateral
en la marca del punto
conocido y girarla hasta
que las líneas N-S de la
cápsula estén paralelas a la
red de cuadrícula N-S del
mapa.

c. Trazar en el mapa una recta

paralela al canto lateral de
la brújula en dirección de la
parte anterior de la brújula,
pasando por el punto
conocido utilizado.
 Determinemos nuestra
posición
a. Apuntar con la brújula un
segundo punto conocido
en el terreno y ajustar el
ángulo de dirección.

b. Colocar la brújula sobre el

mapa con el canto lateral
en la marca del punto
conocido y girarla hasta
que las líneas N-S de la
cápsula estén paralelas a la
red de cuadrícula N-S del
mapa.

c. Trazar en el mapa una recta

paralela al canto lateral de
la brújula en dirección de la
parte anterior de la brújula,
pasando por el punto
conocido utilizado.
 Determinemos nuestra
posición

a. El punto de intersección de las

dos rectas indica la posición
propia buscada (la posición se
determina con mayor exactitud
si el ángulo de las dos rectas
se aproxima a 90º).
