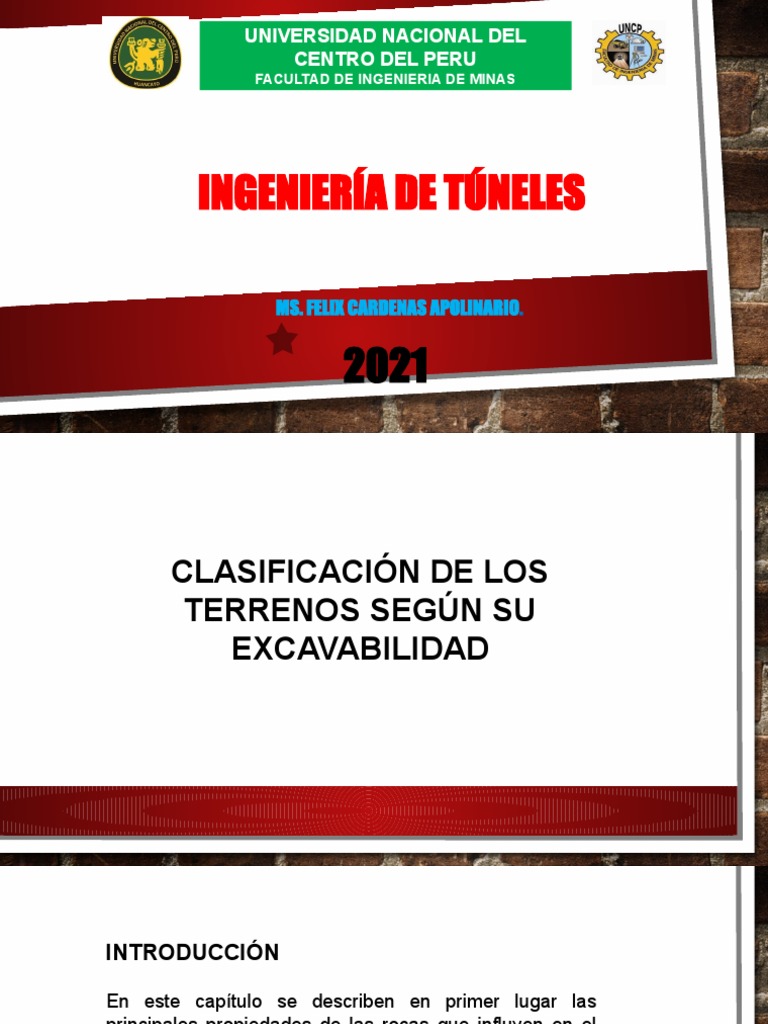

UNIVERSIDAD NACIONAL DEL

CENTRO DEL PERU

FACULTAD DE INGENIERIA DE MINAS

INGENIERÍA DE TÚNELES

MS. FELIX CARDENAS APOLINARIO.

2021
CLASIFICACIÓN DE LOS
TERRENOS SEGÚN SU
EXCAVABILIDAD
INTRODUCCIÓN

En este capítulo se describen en primer lugar las

principales propiedades de las rocas que influyen en el
arranque mecánico, para, a continuación, revisar
distintos procedimientos de clasificación de los macizos
rocosos desde el punto de vista de la excavabilidad
mecánica
1. Método de Atkinson
2. Método de Franklin
3. Método de Weaver
4. Método de Kirsten
5. Método de Abdullatif y Cruden
6. Método de Scoble y Muftuoglu
7. Método de Hadjigeorgiou y Scoble
8. Método de Singh
9. Método de Romana
1. Método de Atkinson
Atkinson (Universidad de Durham, 1977), propuso unas zonas de
aplicación para cada tipo de maquinaria en función exclusivamente
de la Resistencia a la Compresión Simple de las rocas, sin
considerar las discontinuidades presentes en los macizos rocosos,
Fig. 8, aspecto que tiene gran influencia en la excavación con
equipos mecánicos, ya que en las rocas duras más que un corte de
éstas lo que se realiza es un arranque aprovechando los planos de
debilidad estructural o diaclasas abiertas.
2. Método de Franklin
Franklin y sus colaboradores (1971), propusieron clasificar
los macizos rocosos mediante el empleo de dos parámetros:
 El Índice de Resistencia Bajo Carga Puntual y
 El Índice de Espaciamiento entre Fracturas

Estos parámetros son obtenidos de los testigos de sondeos,

el Índice de Espaciamiento entre Fracturas es un valor
medio y puede oscilar desde milímetros hasta metros, por lo
que su medida será aproximada y requerirá que vaya
acompañada de un histograma o se presente en función de
intervalos de variación
3. Método de Weaver
Weaver (1975) determinó el grado de ripabilidad de un macizo
rocoso mediante la valoración de siete factores, de los que los
dos más importantes (espaciamiento entre juntas y
velocidad sísmica) representan el 56 % de la puntuación
total, seguidos de la orientación de la dirección y buzamiento
con un 15 % y la dureza con un 10%,
4. Método de Kirsten

Este autor propone un sistema de clasificación para la excavación

de los macizos rocosos basado en el siguiente índice:

𝑁 =𝑀𝑠 (
𝑅𝑄𝐷
𝐽𝑛 )
∗ 𝐽𝑠∗(
𝐽𝑟
𝐽𝑎
)
Ms= Resistencia a compresión de las rocas (Mpa)
RQD= Rock Quality Designation (%
Jn, Jr= Parámetros del sistema de clasificación Q de Barton
Js= Valor de Ja disposición relativa de los bloques inclinados
según la dirección de arranque. Para material intacto Js = 1,0.
Ja= Factor de alteración de Ja junta
5. Método de Abdullatif y Cruden

Abdullatif y Cruden (1983), en una investigación llevada a

cabo en 23 proyectos donde se realizaba arranque de rocas
con medios mecánicos y voladuras, estimaron que la
excavación es posible hasta un RMR Rock Mass Rating) de
30 y ripable hasta 60.
6. Método de Scoble y Muftuoglu

Scoble y Muftuoglu (1984), en un trabajo muy riguroso y completo

sobre el tema, definen un Índice de Excavabilidad IE combinando
cuatro parámetros geomecánicos: resistencia a la compresión
simple, extensión de la meteorización, espaciamiento de juntas y
planos de estratificación.
 IE =W+ S + J + B

W = Alteración por meteorización.

S = Resistencia a la compresión simple.
J = Separación entre diaclasas.
B = Potencia de estratos.
7. Método de Hadjigeorgiou y Scoble
Hadjigeorgiou y Scoble (1988) propusieron un nuevo sistema
de clasificación empírica para evaluar la facilidad de
excavación de los macizos rocosos combinando los valores
de cuatro parámetros geomecánicos:
- Resistencia Bajo Carga Puntual
- Tamaño de Bloque
- Alteración, y
- Disposición Estructural Relativa.
 IE = (Is + B s) W · Js

donde:
1 = Índice de resistencia bajo carga puntual.
B= Índice de tamaño de bloque.
w = Índice de alteración
J = Índice de disposición estructural relativa
8. Método de Singh
Singh, R.N. y otros investigadores (1989) definieron un nuevo
Índice de Ripabilidad IR para evaluar la facilidad del arranque
mecánico con tractores.
Los parámetros geomecánicos que se registran para proceder a
la clasificación de los macizos rocosos son los siguientes:
 Espaciamiento entre discontinuidades, medido mediante
registro lineal.
 Resistencia a tracción, estimado a partir del Indice de
Resistencia Bajo Carga
Puntual o con el Ensayo Brasileño
 Grado de meteorización, obtenido mediante observación
visual.
 Grado de abrasividad, estimado por medio del Índice de
Abrasividad Cerchar
9. Método de Romana
Romana propuso en 1981 una clasificación de los
macizos rocosos muy simplificada, que se basaba en
dos parámetros: resistencia a compresión simple y
RQD.
GRACIAS
