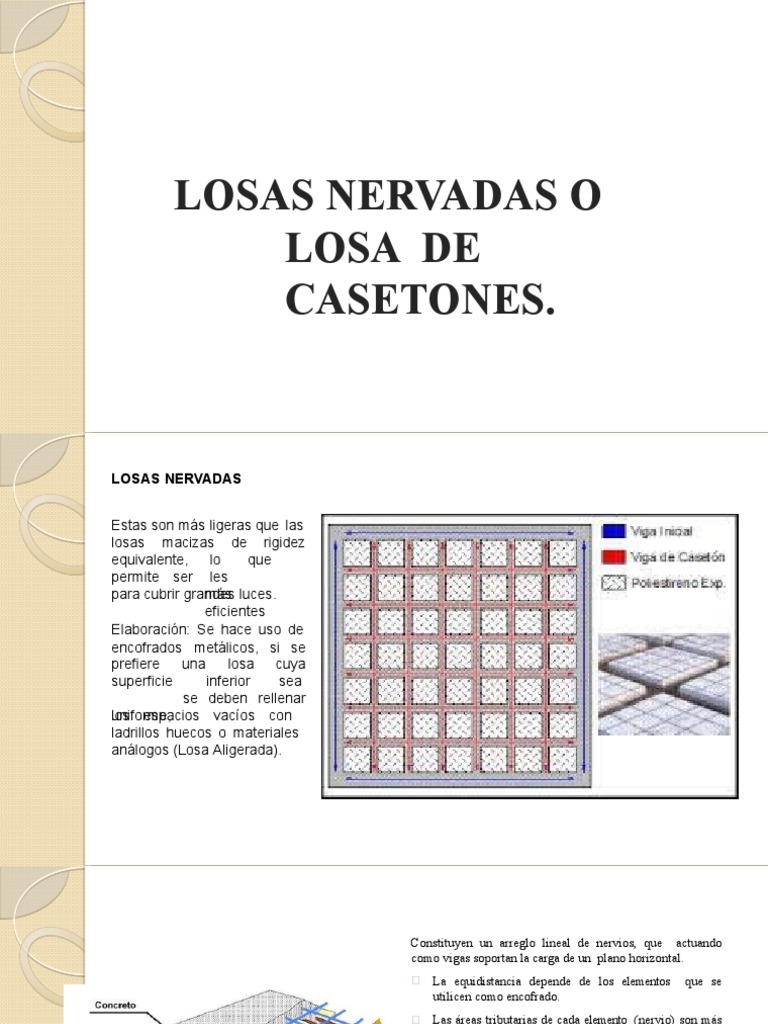

LOSAS NERVADAS O

LOSA DE
CASETONES.
LOSAS NERVADAS

Estas son más ligeras que las

losas macizas de rigidez
equivalente, lo que
permite ser les
para cubrir grandes
más luces.
eficientes
Elaboración: Se hace uso de
encofrados metálicos, si se
prefiere una losa cuya
superficie inferior sea
se deben rellenar
uniforme,
los espacios vacíos con
ladrillos huecos o materiales
análogos (Losa Aligerada).
Constituyen un arreglo lineal de nervios, que actuando
como vigas soportan la carga de un plano horizontal.
 La equidistancia depende de los elementos que se
utilicen como encofrado.
 Las áreas tributarias de cada elemento (nervio) son más
pequeñas que las de una viga.
 Las vigas de unión de los pilares se calculan
como zapatas continuas bidireccionales.
 El espesor mínimo de la losa es de 20 cm.
 Estas definen los arranques de los pilares en los
encuentros de las vigas bidireccionales.
 En la fachada de los edificios conviene crear una zanja
perimetral hormigonada en forma de zuncho o que las
losas vuelen alrededor de línea de fachada.
Las nervaduras o viguetas deberán tener un
ancho de al menos 10 cm y un peralte no
mayor que 3 veces y medio dicho ancho.

La distancia libre entre nervaduras no será

mayor que 75 cm. Esta limitación permite un
ligero incremento en la capacidad de corte
del concreto y la disminución del
recubrimiento del refuerzo.

Si la losa tiene embebidas tuberías, su

espesor deberá ser por lo menos 2.5 cm
mayor al diámetro exterior de los tubos.
Estas dejan vanos intermedios,
pueden ser
permanentemente ocupados
huecos o materiales por un bloques
peso
volumétrico con
que no exceda de
900kg/m³ y sean capaces de resistir
una carga concentrada de 1 tonelada.

Pueden colocarse, temporalmente a

manera de cimbra para el colado de
las trabes, casetones de plástico
prefabricados (variedad de materiales
y medidas), una vez fraguado el
concreto deben retirarse y lavarse
para usos posteriores.
Al utilizar ladrillos o bloques cuya resistencia a la compresión es menor que la del
concreto o no se emplea elementos de relleno, el espesor de la losa no deberá ser
menor que 1/12 de la luz libre entre viguetas o nervaduras, ni menor que 5 cm.

Por requisito de integridad estructural (ACI-7.13.2. l), por lo menos un varilla de refuerzo
positivo deberá ser colocada a todo lo largo de la vigueta o nervadura y continua sobre
los apoyos. De ser necesario será empalmada sobre los apoyos con un empalme clase A
y en el extremo se anclará haciendo uso de un gancho estándar.
Sobre la cimbra se colocan los elementos
prefabricados, se colocan los armados de las
trabes intermedias y de la losa superior. Dicha
losa se calcula con el claro formado por la
retícula de las trabes. Tiene la ventaja de poder
apoyarse directamente sobre las columnas sin
necesidad de trabes de carga entre columna y
columna.
Cuando no se cuenta con la cantidad de cimbra
suficiente, o bien cuando no hay el tiempo
suficiente, muy importante suspender el
es
mismo, tanto en losas como en trabes a la mitad
de la distancia entre apoyos dando a la superficie
de corte una inclinación de 45º y dejando
prolongada la varilla para dar continuidad con el
colado siguiente. Cuando por alguna razón sea
necesario suspender el colado en los apoyos de
las losas o trabes, deben tomarse precauciones
para tomar todo el esfuerzo de corte con fierro.
VENTAJA
S
 Los esfuerzos de flexión y corte son relativamente
bajos y repartidos en grandes áreas.
•Permite colocar muros divisorios libremente.
• Se puede apoyar directamente sobre las columnas sin necesidad de trabes de carga
entre columna y columna.
•Resiste fuertes cargas concentradas, ya que se distribuyen a áreas
muy grandes a través de las nervaduras cercanas de
ambas direcciones.
•Las losas reticulares son más livianas y más rígidas que las losas macizas.
•Uniformidad en acabados.
•El volumen de los colados en la obra es reducido.
•Mayor duración de la madera de cimbra, ya que sólo se adhiere a las
nervaduras, y puede utilizarse más veces
• El sistema reticular celulado da a las estructuras un aspecto de
ligereza y esbeltez.
• El entrepiso plano por ambas caras le da un aspecto más limpio
a la estructura y permite aprovechar la altura real que hay de piso a techo para el
paso de luz natural.
• Permite la modulación con claros cada vez mayores = reducción
considerable en el número de columnas.
• Aislamiento acústico y térmico.
• La ausencia de trabes a la vista elimina el falso plafón. la presencia
de voladizos de las losas, que alcanzan sin problema 3 y 4 metros.
•Mayor rigidez de los entrepisos, gran estabilidad a las
cargas dinámicas, soporta cargas muy fuertes.
• Su aplicación es variada y flexible, puede utilizarse en
edificios de pocos niveles, o grandes edificaciones para construcciones de índole
público, escuelas, centros comerciales, hospitales, oficinas, multifamiliares,
bodegas, almacenes, construcciones industriales, casas económicas en serie o
residencias particulares.
Procedimiento constructivo
Cimbra.
Deberá estar perfectamente al nivel requerido, será plana, cuidada y
resistente de madera o de metal.
Trazo de la retícula.
Se trazan sobre la cimbra los espacios que corresponden a las hileras de bloques de borde, las
hileras interiores de cajones formados por los bloques.
Se localizará fácilmente mediante reventones, tomados desde los elementos extremos,
conviene indicar sobre la cimbra la posición de estos bloques, con trazos no necesariamente
continuos.
Colocación de los bloques.
Se podrá hacer al mismo tiempo que el trazo de la retícula, el manejo y colocación de
los bloques se hace fácilmente a mano, procurando que asienten muy bien sobre la
cimbra
Armado

Para un recubrimiento adecuado en el refuerzo metálico, conviene colocar calzas, una por cada bloque,
sobre las cuales se tienden las varillas del refuerzo inferior, primero en un sentido y luego en otro.

Se ponen los estribos en ambas direcciones, y se coloca el refuerzo superior,

amarrándose con los estribos, en la posición indicada en los planos constructivos.

En la zona del capitel debe revisarse cuidadosamente la colocación del refuerzo, pues es la zona sometida a
los máximos esfuerzos y la colocación de su armado es a base de varillas rectas, en las nervaduras del
capitel que van de columna a columna y las dos laterales, se colocan dos varillas abajo y dos arriba,
aumentando en el capitel la cantidad necesaria para tomar los esfuerzos.

En las nervaduras centrales del claro se dispone sólo de una varilla inferior y otra superior. (Todo armado
dispone sólo de una varilla inferior y otra superior)
Todo armado dependerá principalmente del diseño y del cálculo.
Para introducir las instalaciones eléctricas, se
colocan sobre el bloque donde se requiera la
instalación y se perfora, estás tuberías o ductos
deberán colocarse después de tener terminado
todo el armado.

Para las instalaciones sanitarias que

generalmente están concentradas en zonas
definidas es conveniente alojarlas en esa zona o
se puede colgar dichas tuberías de la estructura,
pero se tendrá que utilizar un falso plafón
Colado.
En las nervaduras centrales, que
son las más angostas se deberá
tener controlado el colado para
asegurarse de que se llene el
reducido ancho de la nervadura
y una vez que el concreto llegue
al nivel de los bloques se
enrasará al nivel requerido.
Para colados interrumpidos
deberán dejarse las juntas en los
sitios de menor esfuerzo.
Descimbrado.
Es fácil y rápido, porque la cimbra se adhiere solamente al concreto de las nervaduras,
conservándose mucho mejor y teniendo mayor duración.
Acabados.
Se puede enyesar o aplanar directamente la cara inferior de la losa, ya que la superficie del
bloque y de las nervaduras tienen una excelente adherencia a estos acabados. En la cara
superior bastará con colocar un fino muy delgado paraterminar la superficie y colocar el piso
final, o bien entortado para colocar un acabado pétreo.
En las losas de azotea la impermeabilización se hace como en cualquier losa de cubierta en
azoteas.
