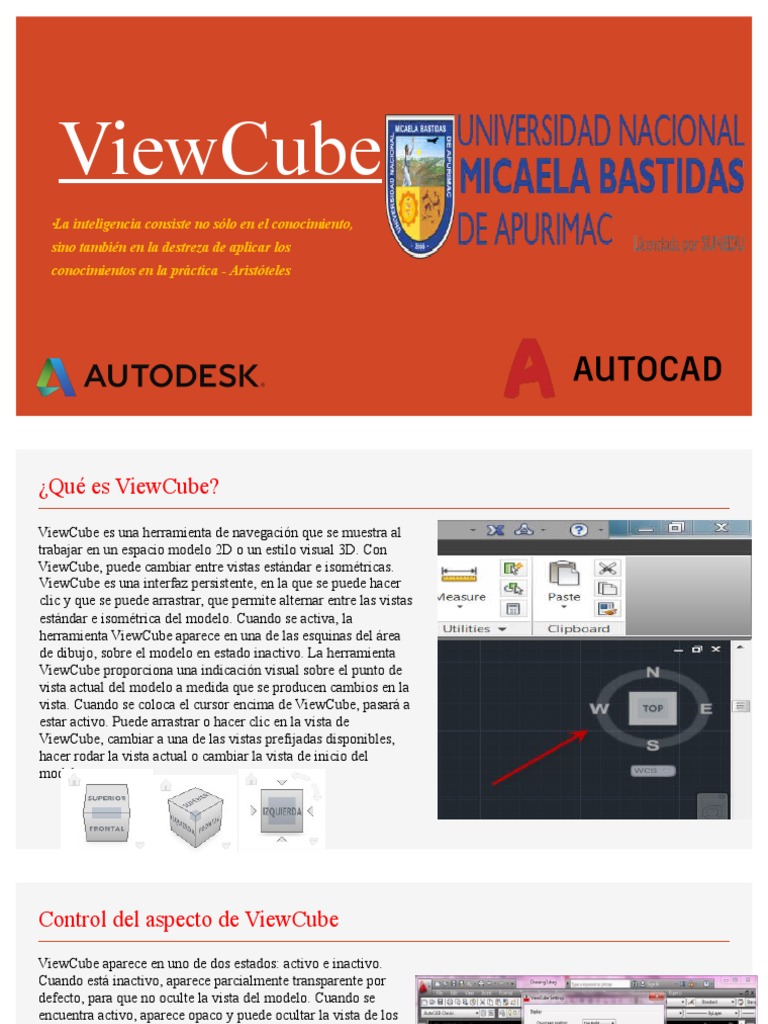

ViewCube

•La inteligencia consiste no sólo en el conocimiento,

sino también en la destreza de aplicar los
conocimientos en la práctica - Aristóteles
¿Qué es ViewCube?
ViewCube es una herramienta de navegación que se muestra al
trabajar en un espacio modelo 2D o un estilo visual 3D. Con
ViewCube, puede cambiar entre vistas estándar e isométricas.
ViewCube es una interfaz persistente, en la que se puede hacer
clic y que se puede arrastrar, que permite alternar entre las vistas
estándar e isométrica del modelo. Cuando se activa, la
herramienta ViewCube aparece en una de las esquinas del área
de dibujo, sobre el modelo en estado inactivo. La herramienta
ViewCube proporciona una indicación visual sobre el punto de
vista actual del modelo a medida que se producen cambios en la
vista. Cuando se coloca el cursor encima de ViewCube, pasará a
estar activo. Puede arrastrar o hacer clic en la vista de
ViewCube, cambiar a una de las vistas prefijadas disponibles,
hacer rodar la vista actual o cambiar la vista de inicio del
modelo.
 Control del aspecto de ViewCube
ViewCube aparece en uno de dos estados: activo e inactivo.
Cuando está inactivo, aparece parcialmente transparente por
defecto, para que no oculte la vista del modelo. Cuando se
encuentra activo, aparece opaco y puede ocultar la vista de los
objetos en la vista actual del modelo.

Además de controlar el nivel de opacidad de ViewCube,

también puede controlar las siguientes propiedades de
ViewCube:
1 Tamaño

2 Posición

3 Visualización del menú del SCP

4 Orientación por defecto

5 Visualización de la brújula
Uso de la brújula
La brújula aparece bajo ViewCube e indica
cuál es la dirección Norte definida para el
modelo. Puede hacer clic en una letra de
dirección cardinal en la brújula para girar el
modelo, o bien puede hacer clic y arrastrar la
brújula para girar el modelo de forma
interactiva sobre el punto de pivote.
Acerca del menú SCP de ViewCube
Cambie el SCP actual o defina uno nuevo.

El menú SCP, situado bajo ViewCube, muestra el nombre del

SCP actual en el modelo. Este menú permite restituir uno de
los SCP guardados con el modelo, cambiar al SCU o bien
definir un nuevo SCP. Con la opción SCU del menú, puede
cambiar el sistema de coordenados del SCP actual al SCU.
Con el nuevo SCP, puede rotar el SCP actual basándose en
uno, dos o tres puntos para definir un nuevo SCP. Al hacer
clic en Nuevo SCP, se define un nuevo SCP con el nombre
por defecto Sin nombre. Para guardar el nuevo SCP definido
con un nombre, utilice la opción Guardado del comando
SCP.

Puede orientar ViewCube con el SCP o SCU actual. Si

orienta ViewCube al SCP actual, sabrá en qué dirección está
modelando. Si orienta ViewCube con el SCU, puede
desplazarse por el modelo basándose en las direcciones Norte
y Arriba del modelo. Los parámetros que se utilizan para
controlar la orientación de ViewCube se encuentran en los
Parámetros de ViewCube..
