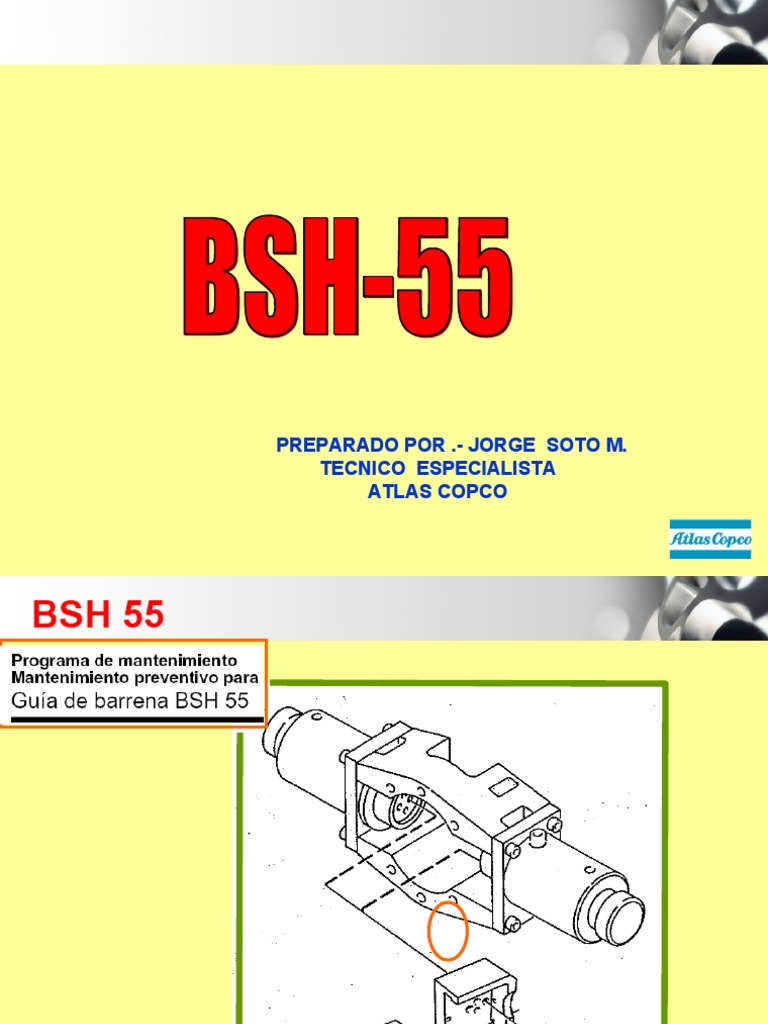

    PREPARADO POR .- JORGE SOTO M.

    TECNICO ESPECIALISTA
    ATLAS COPCO
    BSH 55
    BSH 55
    BSH 55
    CILINDRO BSH 55
    PARTES DE CILINDRO BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    BSH 55
    ANIMACION BSH 55
    Soporte barrenos - cerrado
    Puerta B en cilindros es presurizada y puerta A es
    drenada. El tubo interior 1 es presionado hacia su
    posición frontal. Válvula Y354A está activada
    Soporte barrenos - abierto
    Puerta A en cilindros es presurizada, el tubo interior
    1 empuja el vástago 2 contra él, el soporte barrenos
    es totalmente abierto. Aceite retorna por puertas B
    y C. Válvulas Y353A y Y354B están activadas
    Soporte barrenos - guiado
    PR2 Puerta C en cilindros es presurizada. Puerta A es drenada con
    una contrapresión desde válvula PR2. Debido a esta
    contrapresión el vástago 2 es presionado hacia la parte trasera
    antes que el tubo interior 1 presione adelante. Válvula Y353B
    está activada
    BSH 55 GUIADO

    Soporte barrenos - guiado


    Puerta C en cilindros es presurizada. Puerta A es drenada con
    una contrapresión desde válvula PR2. Debido a esta
    contrapresión el vástago 2 es presionado hacia la parte trasera
    antes que el tubo interior 1 presione adelante. Válvula Y353B
    está activada
    BSH 55 ABIERTO

    Soporte barrenos - abierto


    Puerta A en cilindros es presurizada, el tubo interior
    1 empuja el vástago 2 contra él, el soporte barrenos
    es totalmente abierto. Aceite retorna por puertas B
    y C. Válvulas Y353A y Y354B están activadas
