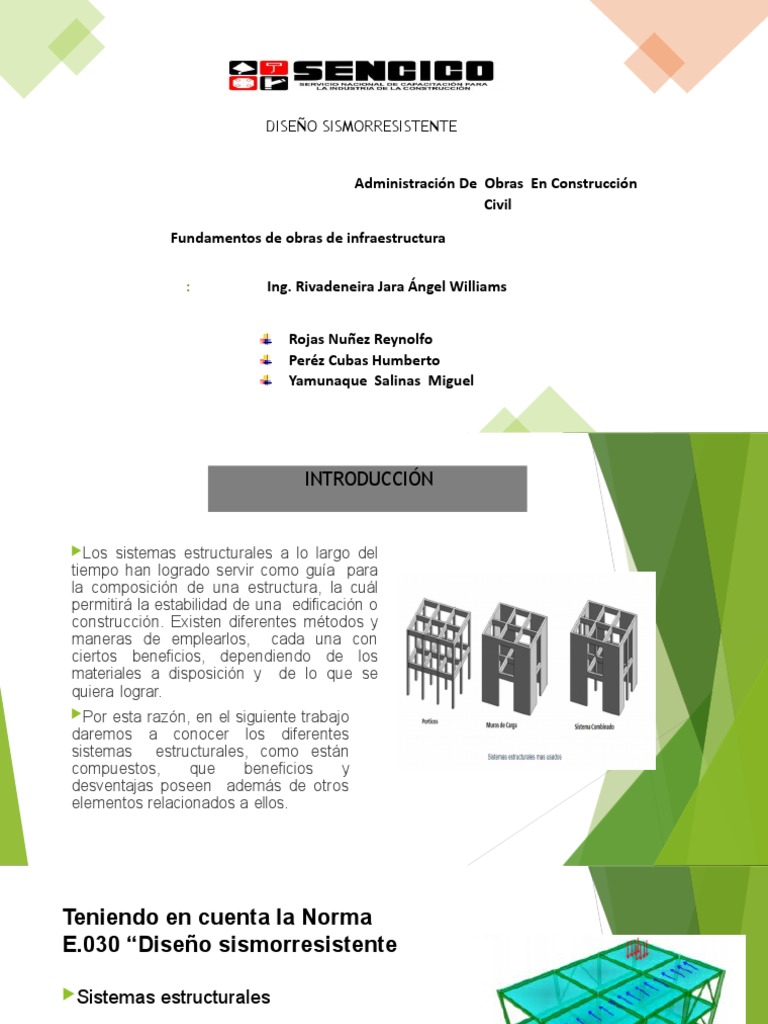

TEMA: DISEÑO SISMORRESISTENTE

CARRERA PROFESIONAL: Administración De Obras En Construcción

Civil

CURSO: Fundamentos de obras de infraestructura

DOCENTE: Ing. Rivadeneira Jara Ángel Williams

Rojas Nuñez Reynolfo

INTEGRANTES: Peréz Cubas Humberto
Yamunaque Salinas Miguel
 INTRODUCCIÓN

Los sistemas estructurales a lo largo del

tiempo han logrado servir como guía para
la composición de una estructura, la cuál
permitirá la estabilidad de una edificación o
construcción. Existen diferentes métodos y
maneras de emplearlos, cada una con
ciertos beneficios, dependiendo de los
materiales a disposición y de lo que se
quiera lograr.
Por esta razón, en el siguiente trabajo
daremos a conocer los diferentes
sistemas estructurales, como están
compuestos, que beneficios y
desventajas poseen además de otros
elementos relacionados a ellos.
Teniendo en cuenta la Norma
E.030 “Diseño sismorresistente

Sistemas estructurales

Un sistema estructural es una

configuración de elementos al interior
de la estructura que, individualmente,
pueden soportar un determinado tipo
de carga, y en conjunto garanticen la
resistencia y el comportamiento que
se desea en la estructura.
ESTRUCTURAS DE CONCRETO ARMADO

El concreto armado es la combinación del concreto y el

acero en armadura  para que juntos formen un material
combinado e indivisible.

Todos los elementos de concreto armado que

conforman el sistema estructural sismorresistente
cumplen con lo previsto en la Norma técnica E.060
Concreto armado del RNE
 SISTEMA APORTICADOS
Definición
Un sistema porticado es el que utiliza
como estructura una serie de pórticos
dispuestos en un mismo sentido, sobre
los cuales se dispone un forjado. Es
independiente de su arriostramiento
que podrá hacerse , con
transversales, cruces pórticos
de San
pantallas u otrosAndrés,
métodos. Este sistema
es el más utilizado hoy en día en las
zonas desarrolladas, especialmente en
hormigón. Los forjados transmiten las
cargas a los pilares o muros, y éstos a la
cimentación
Característica
s
• Este sistema está formado por vigas
y columnas, conectadas entre sí por
medio de nodos rígidos, lo cual
permite la trasferencia de los
momentos flectores y las cargas
axiales hacia las columnas.
• La resistencia a las cargas laterales
de los pórticos se logra
principalmente por la acción de
flexión de sus elementos.
 SISTEMA APORTICADOS
Ventaja
s
• Gran libertad en la
distribución de los espacios
internos del edificio.
• Son estructuras muy flexibles
que atraen pequeñas
solicitaciones sísmicas.
• Disipan grandes cantidades de
energía gracias a la ductilidad
que poseen los elementos y la
gran hiperestaticidad del
sistema.
Desventajas
• El sistema en general presenta
una baja resistencia de rigidez
a las cargas laterales.
• Su gran flexibilidad permite
grandes desplazamientos
lo cual produce daños en
los elementos no
estructurales.
• Es difícil mantener las derivas
los requerimientos
normativos.
 SISTEMA DE MUROS ESTRUCTURALES

Definición
 Se conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales
(muros), las cuales funcionan como paredes de carga, y las placas horizontales (losas). Este
sistema genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace
en una sola dirección o se utiliza una configuración asimétrica inadecuados que propician
la posibilidad de colapso.
 En los sistemas tipo cajón, las cargas gravitacionales se transmiten a la fundación
mediante fuerzas axiales en los muros, los momentos flexionantes son generalmente
muy pequeños comparados a los esfuerzos cortantes, por lo cual no se puede esperar
un comportamiento dúctil, al no producirse disipación de energía.

Características
 Las cargas gravitacionales se transmiten a la fundación mediante fuerzas
axiales en los muros.
 Pueden ser de hormigón armado, piedras naturales, ladrillos de barro y
 bloques de mortero.
 Los muros de cargas reciben y transmiten las cargas de forma lineal.
 SISTEMA DE MUROS PORNTANTES
Ventajas
• Constructivamente es
rápido
de ejecutar
• Permite un ahorro en costos
en la construcción de las
paredes de bloques y el friso
de las mismas.
• Ofrece gran resistencia a los
esfuerzos laterales.
• Los elementos no
estructurales no sufren daños
considerables
• Es una estructura liviana y
flexible.
Desventajas
• Estará expuesto a grandes
esfuerzos sísmicos.
• La longitud de los ramales de
instalaciones de aguas servidas
es limitada.
• Existirá grandes limitaciones en
cuanto a la distribución de los
espacios internos de cada
planta.
• Puede llegar a ser un sistema
muy vulnerable si la
configuración estructural no
posee líneas de resistencias en
las dos direcciones ortogonales.
 SISTEMA DUAL O MIXTO

Definición

Es un sistema mixto de pórticos reforzados por

muros de carga o diagonales de arriostramiento.
En este sistema los muros tienden a tomar una
mayor proporción de los esfuerzos en los niveles
inferiores, mientras que los pórticos pueden
disipar energía en los niveles superiores.

Característica
s
• Este sistema se utiliza cuando se tendrán fuerzas de distintos tipos en el edificio,
como compresión, flexión o tracción.
• Se utiliza para proyectos con características especiales, como grandes volados o
cargas concentradas en ciertos puntos
• También se utiliza en regiones sísmicas.
 SISTEMA ESTRUCTURAL DE MUROS DE DUCTILIDAD
LIMITADA

Edificaciones que se caracterizan por tener un

sistema estructural donde la resistencia sísmica y
de cargas de gravedad está dada por muros de
concreto armado de espesores reducidos, en los
que prescinde de extremos confinados y el
refuerzo vertical se dispone de una sola capa.
Con este sistema se puede construir como
máximo ocho pisos.
Desde la década del 40 se construyen en el Perú
edificios de muros portantes de albañilería, sobre
cimientos corridos o sobre plateas superficiales de
cimentación. Estos edificios se pueden reconocer
como los antecesores directos de los actuales
Edificios de Muros de Ductilidad Limitada.
IMPORTANCIA

El sistema de Muros de Ductilidad Limitada en la

actualidad está siendo muy utilizado en el Perú, debido a
la facilidad que la industrialización ha traído para este
sistema, mediante el uso de encofrados metálicos
estructurales y el uso de concreto premezclado,
haciendo más ágil y económico el proceso constructivo
de las obras. La importancia estructural de este sistema
radica en el uso de muros de concreto, lo cual nos
asegura que no se produzcan cambios bruscos de las
propiedades resistentes y principalmente de las
rigideces.
 DESVENTAJAS DEL SISTEMA DE MDL

 Debido a que todos los muros tienen una función estructural no es posible cambiar o
quitar muros a criterio de los usuarios.

 Generalmente no hay estacionamientos en niveles inferiores, siendo estos casi siempre

exteriores al edificio. Es importante señalar con claridad que este sistema de muros de
concreto, permite obtener edificios con gran rigidez lateral y gran resistencia frente a
acciones sísmicas.

 Para la construcción de este tipo de viviendas se necesita tener mano de obra

calificada y un mayor control de obra.

 Problemas Térmicos, debido a la poca capacidad aislante del concreto, estas

edificaciones son calurosas en verano y frías en invierno.

 Construcciones no remodelables, ya que todos los muros tienen una función estructural
no es posible cambiar o quitar muros a criterio de los usuarios para rediseñar la
distribución de ambientes o realizar cambios en las in stalaciones.
 ESTRUCTURA DE ACERO

a) Pórticos Especiales Resistentes a Momentos (SMF): Estos pórticos proveen una

significativa capacidad de deformación inelástica a través de la fluencia por flexión de las
vigas y limitada fluencia en las zonas de panel de las columnas. Las columnas son
diseñadas para tener una resistencia mayor que las vigas cuando estas incursionan en la
zona de endurecimiento por deformación.

b) Pórticos intermedios Resistentes a Momentos (lMF): Estos pórticos proveen una limitada
capacidad de deformación inelástica en sus elementos y conexiones.

c) Pórticos Ordinarios Resistentes a Momentos (OMF): Estos pórticos proveen una mínima
capacidad de deformación inelástica en sus elementos y conexiones.

d) Pórticos Especiales Concéntricamente Arriostrados (SGBF): Estos pórticos proveen una

significativa capacidad de deformación inelástica a través de la resistencia post-pandeo en los
arriostres en compresión y fluencia en los arriostres en tracción.
e) Pórticos Ordinarios Concéntricamente Arriostrados (OGBF): Estos pórticos
proveen una limitada capacidad de deformación inelástica en sus elementos y
conexiones.

f) Pórticos Excéntricamente Arriostrados (EBF): Estos pórticos proveen una

significativa capacidad de deformación inelástica principalmente por fluencia en flexión
o corte en la zona entre arriostres.
 ESTRUCTURA DE ALBAÑILERIA

Edificaciones cuyos elementos sismorresistentes son

muros a base de unidades de albañilería de arcilla o
concreto. Para efectos de esta Norma no se hace
diferencia entre estructuras de albañilería confinada o de
albañilería armada.
 CONCRETO ARMADO

Definición

La constructiva del
armado consiste
técnica concreto
en la utilización de
concreto con barras o mallas de acero con
fibras, tales como fibras plásticas, fibra de
vidrio, fibras de acero o combinaciones de
barras de acero con fibras dependiendo de
los requerimientos a los que estará
sometido. El concreto armado se utiliza en
edificios de todo tipo, caminos, puentes,
presas, túneles y obras industriales.
 MUROS PORTANTES

Definición
Se conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales (muros),
las cuales funcionan como paredes de carga, y las placas horizontales (losas). Este sistema
genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace en una sola
dirección o se utiliza una configuración asimétrica inadecuados que propician la posibilidad
de colapso.
En los sistemas tipo cajón, las cargas gravitacionales se transmiten a la fundación mediante
fuerzas axiales en los muros, los momentos flexionantes son generalmente muy pequeños
comparados a los esfuerzos cortantes, por lo cual no se puede esperar un comportamiento
dúctil, al no producirse disipación de energía.
 MADERA COMO SISTEMA ESTRUCTURAL

La madera es uno de los materiales más

versátiles que encontramos dentro del mundo
de la construcción. Puede ser usada tanto
como sistema estructural, como para
revestimientos de pisos y paredes (en interior
y exterior), o estructuras internas como
escaleras, entramado de techos, y pisos
suspendidos.

La madera es un excelente material para la

construcción gracias a ciertas características particulares: es aislante
térmico, acústico y mala conductora de la electricidad, siempre que
haya sido secada correctamente. Otras de las ventajas son su poco
peso, su maleabilidad y su resistencia a los movimientos sísmicos.
 MADERA COMO SISTEMA ESTRUCTURAL

Por otro lado, también tiene varias El costo de la construcción en

contras: es porosa, deformable por madera es mucho más bajo que con otros
incidencia de la humedad, puede ser sistemas constructivos, lo que la convierte
atacada por insectos y moho, y es en una excelente alternativa
combustible. Pero todas estas
desventajas son subsanadas por
tratamientos específicos que se le
aplican en forma industrial, según el
uso que se le vaya a dar.
MADERA COMO SISTEMA ESTRUCTURAL

Los sistemas constructivos en madera son,

básicamente, de dos tipos: de “tronco macizo” o de
“entramado ligero”. En el primer caso, se utilizan
directamente los troncos enteros o cortados en forma
de tablones. El “entramado ligero” es el sistema más
habitual y práctico, ya que reduce notablemente el
tiempo de construcción.
 Conclusión

 Los sistemas estructurales son de gran importancia debido a

que son aquellas estructuras compuestas de varios miembros,
que permiten soportar las edificaciones y tienen además la
función de soportar las cargas que actúan sobre ellas
transmitiéndolas al suelo. Sin ellas no existiría estabilidad ni
equilibrio en las construcciones, por lo tanto no se podría
habitar ni disfrutar de ellas.
