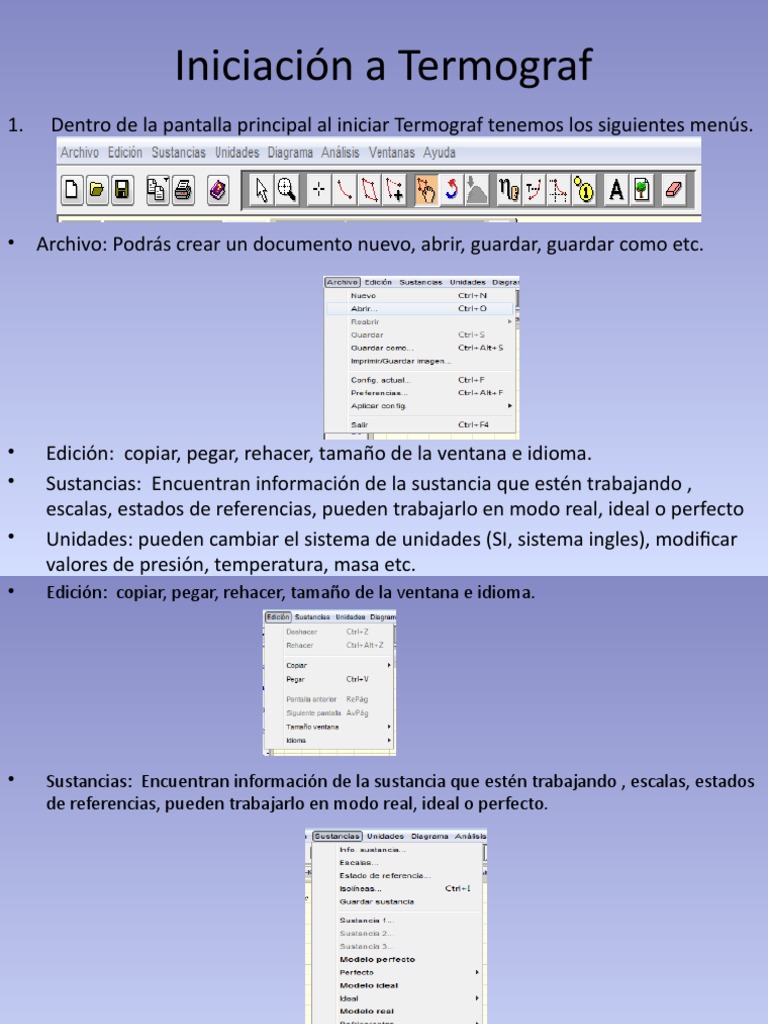

Iniciación a Termograf

1. Dentro de la pantalla principal al iniciar Termograf tenemos los siguientes menús.

• Archivo: Podrás crear un documento nuevo, abrir, guardar, guardar como etc.

• Edición: copiar, pegar, rehacer, tamaño de la ventana e idioma.

• Sustancias: Encuentran información de la sustancia que estén trabajando ,
escalas, estados de referencias, pueden trabajarlo en modo real, ideal o perfecto
• Unidades: pueden cambiar el sistema de unidades (SI, sistema ingles), modificar
valores de presión, temperatura, masa etc.
• Edición: copiar, pegar, rehacer, tamaño de la ventana e idioma.

• Sustancias: Encuentran información de la sustancia que estén trabajando , escalas, estados

de referencias, pueden trabajarlo en modo real, ideal o perfecto.

• Unidades: pueden cambiar el sistema de unidades (SI, sistema ingles), modificar valores de
presión, temperatura, masa etc.
• Diagrama: insertar un enlace, texto o imagen, seleccionar el tipo de diagrama,
cuadricula, ejes, estados.

• Análisis: aqui puedes elegir como quieres trabajr tu sistema si en masa de control
o volumen de control, tambien analizar unidades, tiempos, signos.
• Ventanas: puedes abrir ventanas de propiedades calculadas, tabla de
propiedades, editor de ecuaciones, variables, enunciado etc.

• Ayuda: te muestra un menu con el que puedes obtener ayuda acerca

de termograf.
 BARRA DE HERRAMIENTAS

Se describirán la función que tiene estos iconos de izquierda a derecha:

• Nuevo: Crea un nuevo documento de TermoGraf, al igual que el menú
"Nuevo".

• Abrir: Muestra la ventana "Abrir documento" del sistema operativo que se

esté utilizando, al igual que con el menú "Abrir".

• Guarda: El documento actual en un fichero del ordenador. Si el documento ya

existía previamente se actualizarán sus datos, al igual que con el menú
"Guardar". Si el documento no se ha guardado anteriormente aparece la
ventana "Guardar documento" del sistema operativo que se esté utilizando, al
igual que con el menú "Guardar como".
• Imprimir: Este botón, al igual que el menú "Imprimir/Guardar
imagen", muestra la ventana "Imprimir/Guardar imagen" donde
existen varias posibilidades para imprimir las imágenes de las
ventanas de la aplicación, guardarlas como ficheros GIF/JPG o
copiarlas al portapapeles del sistema operativo.

• Seleccionar: Selecciona los elementos del diagrama termodinámico

introduciendo sus valores en el panel de propiedades si es un
elemento termodinámico o en la ventana "Etiqueta" si es una
etiqueta de información.
• Zoom: Cambia la escala de representación del diagrama
termodinámico. Pulsando el ratón sobre el diagrama y arrastrándolo
hasta otro punto aparece en trazo discontinuo un rectángulo de
selección de la escala con la que se desea visualizar el diagrama. Al
soltar el ratón esta escala pasa a ser la nueva escala del diagrama.

• Nuevo estado: Crea nuevos elemento"Estado" en el diagrama

termodinámico. Una vez seleccionada y pulsando sobre el diagrama
se crea un nuevo estado con las propiedades termodinámicas del
punto señalado con el cursor. Una vez creado el estado se selecciona
automáticamente la herramienta "Modificar" para facilitar la
modificación del nuevo elemento.
• Nuevo proceso: Crea nuevos elementos "Proceso" en el diagrama
termodinámico. Además de poder elegir el tipo de proceso como se
muestra en el menú.
• Nuevo ciclo: Al seleccionarla aparece un menú desplegable sobre el diagrama para
elegir el tipo de ciclo que se desea crear. Pulsando el ratón sobre el diagrama se fija
el estado inicial del nuevo ciclo y, mediante arrastre del ratón se modifica el ciclo
hasta los valores deseados. Una vez creado el ciclo se selecciona automáticamente
la herramienta "Modificar" para facilitar la modificación del nuevo elemento.
• Añadir procesos:Añade nuevos elementos "Proceso" sobre los elementos "Estado"
del diagrama termodinámico. Al seleccionarla aparece un menú desplegable sobre
el diagrama para elegir el tipo de proceso a añadir. Pulsando el ratón sobre un
estado se convierte éste en un extremo del nuevo proceso y mediante arrastre del
ratón, se modifica el otro extremo hasta los valores termodinámicos deseados,
siempre restringidos por las condiciones impuestas por el tipo de proceso añadido.
Una vez añadido el proceso se selecciona automáticamente la herramienta
"Modificar" para facilitar la modificación del nuevo elemento.

Escalón: Añade dos procesos del mismo tipo que los adyacentes al estado sobre el que
se añaden. Sólo se puede ejecutar sobre un estado ligado a dos procesos. El resto de
procesos son idénticos a los del apartado anterior.
• Modificar: Modifica los elementos del diagrama principal, tanto los elementos
termodinámicos -estados, procesos, ciclos, isolíneas- como las etiquetas -textos, imágenes,
botones- incluidos en el mismo. La modificación se realiza pulsando sobre el elemento y
arrastrando el ratón hasta la posición deseada.

• Invertir: Invierte la dirección de los ciclos del diagrama termodinámico, cambiando de

endotérmicos a exotérmicos y viceversa. La inversión se realiza pulsando el ratón sobre
una de las flechas de dirección de los procesos del ciclo.

• Fijar estado de saturación: Fija un estado a la línea de saturación. Pulsando el ratón sobre
un estado cercano a la línea de saturación, éste cambia sus propiedades para pasar a
pertenecer a la línea de líquido saturado (saturación=0) o a la línea de vapor saturado
(saturación=1) a la vez que también se fija la propiedad de saturación del estado para que
en posteriores modificaciones siga perteneciendo a la línea de saturación. Esta
herramienta sólo está habilitada cuando se trabaja con sustancias reales.
• Calculo de rendimientos: Realiza los cálculos de los rendimientos de usuario de los
ciclos, que sirven para calcular el rendimiento de forma manual. Se realizan
mediante una división entre dos sumatorios, siendo cada sumatorio la suma/resta
de los valores de calor, trabajo o exergía -según la ecuación del rendimiento a
calcular- de algunos de los procesos del ciclo. Para realizar este cálculo basta con
indicar el operador matemático -nulo, suma o resta- con el que interviene cada
proceso en el sumatorio del numerador y en el del denominador.

• Temperatura media: Muestra las temperaturas medias de los procesos isóbaros.

Pulsando el ratón sobre la flecha de dirección de un proceso isóbaro aparece una
etiqueta "Tm" en la parte izquierda del diagrama termodinámico indicando el valor
de la temperatura media de ese proceso. Esta etiqueta sólo es visible cuando el eje
Y del diagrama representa la escala de temperaturasm, por ejemplo un diagrama
de tipo Ts.
Opciones
Ctrl: Muestra dos etiquetas "Tm*" indicando las temperaturas medias superior -en
azul- e inferior -en rojo- del ciclo en el que se encuentra dicho proceso.
• Áreas: Muestra los valores de los estados y las áreas termodinámicas de los
procesos en el diagrama termodinámico. Pulsando el ratón sobre un estado se
muestran los valores de sus propiedades en los ejes del diagrama. Pulsando el
ratón sobre un proceso se muestran los valores de sus estados inicial y final en los
ejes del diagrama a la vez que también se muestra el área encerrada por el proceso
para el cálculo gráfico de propiedades. Por este motivo sólo se muestran las áreas
con sentido termodinámico -calor, trabajo y trabajo técnico- en los diagramas
Presión-Volumen y Temperatura-Entropía de las propiedades termodinámicas que
estén visibles en ese momento.

• Numeración de estados: Muestra y modifica la numeración de los estados del

diagrama termodinámico. Pulsando el ratón sobre un estado de un ciclo se muestra
u oculta la numeración de los estados pertenecientes a dicho ciclo. Para poder
numerar los estados es necesario colocar un punto al final del numero.
• Insertar texto: Inserta una etiqueta con un texto sobre el diagrama termodinámico.
El texto se introduce haciendo "doble clic" sobre cualquier punto del diagrama y
escribiendo en la casilla de edición el texto deseado.
Pulsando el botón de la derecha del ratón sobre la etiqueta aparece un menú
contextual con varias opciones disponibles. Estas opciones se pueden configurar
también en la ventana "Etiqueta" que aparece eligiendo la primera acción del menú
contextual.

• Insertar imagen: Inserta una etiqueta con un enlace externo sobre el diagrama
termodinámico. Los enlaces se introducen haciendo "doble clic" sobre cualquier
punto del diagrama y seleccionando el documento que se desea abrir.
Pulsando el botón de la derecha del ratón sobre la etiqueta/enlace aparece un menú
contextual con varias opciones disponibles. Estas opciones se pueden configurar
también en la ventana "Etiqueta" que aparece eligiendo la primera acción del menú
contextual.
• Goma: Elimina los elementos del diagrama termodinámico, tanto los elementos
termodinámicos como las etiquetas del diagrama. Pulsando el ratón sobre un
estado, se elimina éste y sus procesos ligados. Pulsando el ratón sobre un proceso
se elimina solamente dicho proceso, mientras que sus estados inicial y final
también se eliminarán cuando no estén ligados a ningún otro proceso.
Opciones
Doble clic: Elimina todos los elementos termodinámicos del diagrama excepto las
isolíneas.
Ctrl + doble clic: Si la tecla "Control" está pulsada cuando se hace "doble clic" sobre la
herramienta, se eliminan todos los elementos termodinámicos del diagrama
incluyendo las isolíneas.
Ctrl: Elimina todo el ciclo al que pertenece el estado o proceso seleccionado.
Después encontramos la siguiente barra.

Aquí se pueden cambiar los diferentes diagramas:

• Pv (Presión-volumen)
• Ts (temperatura- entropía)
• Ph (Presión- entalpia)
• h-s (entalpia-entropía)
• Tv (temperatura-volumen)
• En la siguiente barra apreciamos las unidades en las
que estamos trabajando, la cual la pueden
modificar.

• Desde este boton pueden entrar al analisis del

sistema.
• Eliges el tipo de fluido, y bajo que estado quieres trabajar.
Además puedes obtener información acerca del fluido
dando clic en el icono (i).
• En la parte inferior de la pantalla del programa
encontramos las propiedades de un estado, esto al dar clic
sobre un punto en especifico.
• A la derecha de la pantalla del programa tenemos la
siguiente ventana.

También podremos entrar a las

Siguientes opciones.
• Con ese botón podemos elegir el proceso 1-2,2-3 etc.

• Dando clic en el boton amarillo podremos fijar nuestros

valores, para evitar que estos se muevan.
• En este apartado aparecerán los valores de nuestros
estados con sus unidades.

• Debajo encontraremos los valores calculados

• Aquí se pueden agregar o quitar variables.
