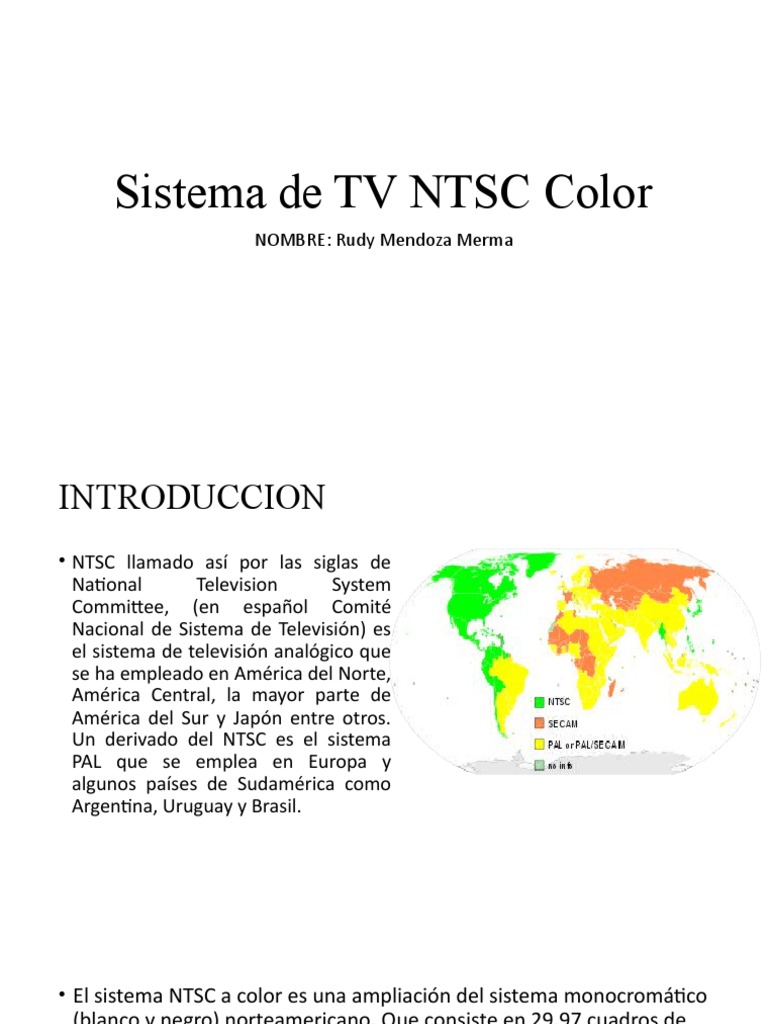

Sistema de TV NTSC Color
NOMBRE: Rudy Mendoza Merma
INTRODUCCION
• NTSC llamado así por las siglas de
National Television System
Committee, (en español Comité
Nacional de Sistema de Televisión) es
el sistema de televisión analógico que
se ha empleado en América del Norte,
América Central, la mayor parte de
América del Sur y Japón entre otros.
Un derivado del NTSC es el sistema
PAL que se emplea en Europa y
algunos países de Sudamérica como
Argentina, Uruguay y Brasil.
• El sistema NTSC a color es una ampliación del sistema monocromático
(blanco y negro) norteamericano. Que consiste en 29.97 cuadros de
video por segundo con exploración entrelazada. Cada cuadro se
compone de dos campos, cada uno de los cuales consta de 262.5
líneas de exploración, para un total de 525 líneas de exploración, de
las cuales 480 componen el cuadro visible. El resto durante el borrado
vertical, se utiliza para la sincronización y el retorno vertical. Este
intervalo fue diseñado originalmente para dejar en blanco el CRT.
• Por lo general, en el método de entrelazado, un único fotograma de
vídeo se transmite dividido en dos campos (par e impar). Los campos
pares e impares se transmiten de forma alternada. En el
sistema NTSC, la velocidad de transmisión de campo es de por 1/60
de un segundo. Esto significa que 60 campos (30 fotogramas) las
imágenes fijas se vuelven a escribir por segundo tan rápido, que el ojo
humano los percibe como una imagen en movimiento.
• La proximidad entre las líneas consecutivas y las limitaciones del
sistema visual humano, hacen que el ojo del espectador integre los
dos campos como una imagen completa (un cuadro), obteniendo la
sensación que estas se van refrescando al doble de la frecuencia real.
Con este método se consigue mantener un caudal de información
reducido, es decir, un menor ancho de banda a transmitir, pero
suficiente para que en recepción tengamos la representación de las
imágenes sin que aparezca el fenómeno de parpadeo o flicker.
• La información de color fue añadida a la imagen en blanco y negro
mediante la adición de una subportadora de color de 4,5 × 455/572 =
315/88 MHz=3,579545455 (aproximadamente 3,58 MHz) a la señal de
vídeo. Para reducir la visibilidad de la interferencia entre la señal de
crominancia y la portadora de sonido en frecuencia modulada, se
requirió una ligera reducción de la velocidad de 30 a
aproximadamente 29,97 fotogramas por segundo y el cambio de la
frecuencia de línea de 15750 Hz a aproximadamente 15734,26 Hz.
Receptores NTSC
• NTSC se transmite con color, pero con valores asimilables para que el
televisor receptor use el valor que requiera y ajustarlo.
COLORIMETRIA
• La especificación original de color según el NTSC en 1953 define el
sistema de valores colorímetros como se indica a continuación.
SMPTE C
• Para asegurar la reproducción de color mas uniforme, los receptores
comenzaron a incorporar circuitos de corrección que convertía la
señal recibida en señales codificadas de los fósforos usados en el
receptor.
• Se definió un conjunto de fósforos controlados para su uso en la
difusión de imágenes en color de monitores de vídeo. Esta
especificación se mantiene hoy como las especificaciones de fósforo
SMPTE "C“.
SMPTE “C”
ANCHO DE BANDA
• Un canal de televisión NTSC ocupa un ancho de banda total de 6 MHz.
• Banda lateral vestigial
SEÑALES I Q
• Para determinar las señales de color que se utilizan en su modulación
en cuadratura, fue fundamental una serie de experiencias cualitativas.
Y se llego a la conclusion de que el ojo humano es mas sencible a los
colores que van del naranja al cian, y mucho menos a los colores que
van del magenta al verde.
• I (rango rojo-azul) y Q (verde-azul).
• La señal Q que esta cerca del eje magenta-verde, cuyos detalles finos
el ojo no percibe con exactitud, se puede enviar con un ancho de
banda menor que el de la señal I.
COMPARACION EN CALIDAD
• Los problemas de recepción podían degradar una imagen NTSC cambiando la fase
de la señal de color por lo que el balance de color de la imagen se veía alterado a
menos que en el receptor se realizara una compensación. La electrónica de los
tubos de vacío utilizados en los televisores a través de la década de 1960 dio lugar
a diversos problemas técnicos. Entre otras cosas, la fase de la ráfaga de color a
menudo varía cuando se cambia de canales, por lo que los televisores NTSC
estaban equipados con un control de matiz. Aunque todavía se encuentra dicho
control en los receptores NTSC, la deriva de color generalmente dejó de ser un
problema una vez que la electrónica de estado sólido se adoptó en la década de
1960. El control de tinte o de tono de color permite que cualquier persona experta
pueda calibrar fácilmente un monitor mediante las barras de color SMPTE, incluso
con un receptor que se ha desviado en su representación de color, permitiendo
que se muestren los colores apropiados.
BARRA DE COLORS SMPTE
