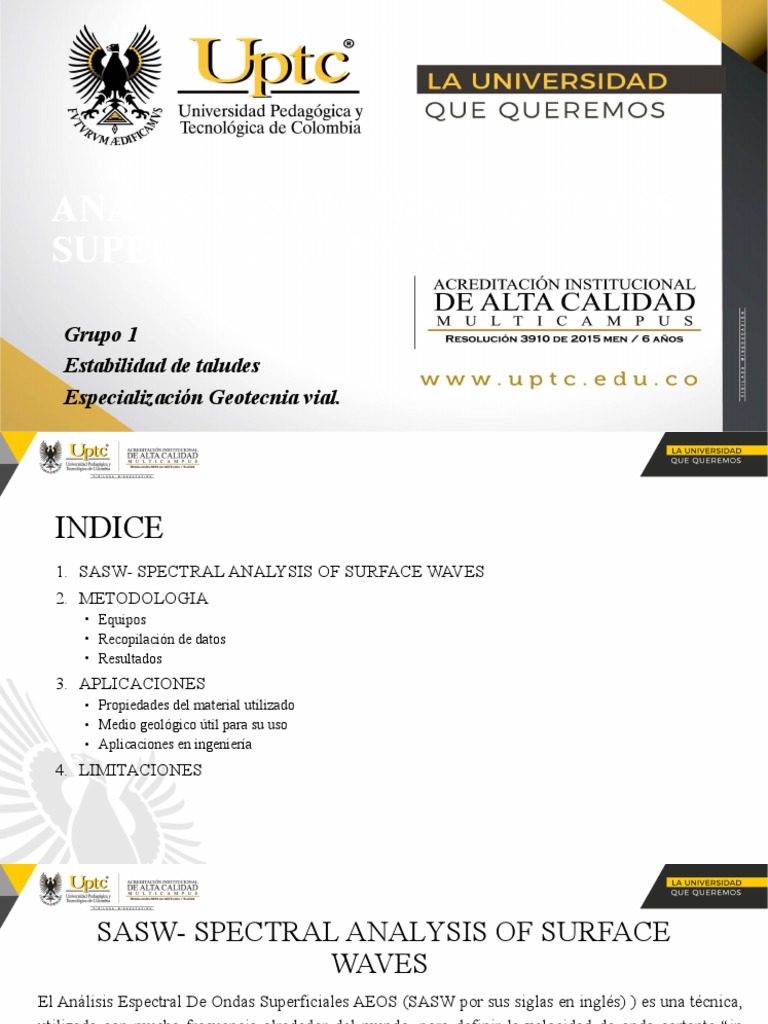

ANÁLISIS ESPECTRAL DE ONDAS

SUPERFICIALES (SASW)

Grupo 1
Estabilidad de taludes
Especialización Geotecnia vial.
INDICE
1. SASW- SPECTRAL ANALYSIS OF SURFACE WAVES
2. METODOLOGIA
• Equipos
• Recopilación de datos
• Resultados
3. APLICACIONES
• Propiedades del material utilizado
• Medio geológico útil para su uso
• Aplicaciones en ingeniería
4. LIMITACIONES
 SASW- SPECTRAL ANALYSIS OF SURFACE
WAVES
El Análisis Espectral De Ondas Superficiales AEOS (SASW por sus siglas en inglés) ) es una técnica,
utilizada con mucha frecuencia alrededor del mundo, para definir la velocidad de onda cortante “in
situ”. El sistema SASW es un método de análisis geofísico no destructivo y no invasivo, efectuado en
la superficie del terreno, en la cual se generan vibraciones sinuosoidales estacionarias con diferentes
elementos de oscilación sísmica a determinadas distancias conocidas.
 SASW- SPECTRAL ANALYSIS OF SURFACE
WAVES
El principio fundamental del Análisis Espectral de Ondas
Superficiales se trata de que las ondas Rayleigh, viajan a una
velocidad independiente de su longitud de onda en suelos
uniformes y homogéneos, mientras que en sustratos
estratificados donde la rigidez y la densidad son variables, la
velocidad y la frecuencia se vuelven dependientes una de la
otra. Para un mismo estrato, la velocidad de la onda Rayleigh es
0,919Vs por lo que, para efectos prácticos, se convierten en lo
mismo.
 METODOLOGÍA
SAWS utiliza una fuente activa,
grabando repetidamente por un par de
sismómetros de 1 Hz.
.

Un equipo procesador electrónico

digital registra las diferentes
frecuencias generadas por los
elementos vibradores.

Se obtiene la curva de dispersión que asocia la

velocidad con la frecuencia y la longitud de
onda, la cual refleja las condiciones de rigidez
del sitio, la estratigrafía y posibles anomalías
en la compactación del material.
METODOLOGÍA

Calculo de la velocidad y la longitud de onda:


METODOLOGÍA
 APLICACIONES
Análisis de Ondas de Superficie puede determinar:

El Análisis Espectral de Ondas Superficiales
tiene importantes aplicaciones en el estudio
de la rigidez de terraplenes y en los estudios
de zonificación sísmica y el cálculo de
riesgos sísmicos.
• Perfiles de sistema de capa de carretera o pavimento, incluidos los
materiales de capa de superficie, base y subdondos.
• Determinación de perfiles de suelo incluyendo velocitas de suelo
necesarias para el terremoto y análisis dinámicos de carga.
• Determinación de las profundidades del pilar de los puentes.
• Las evaluaciones de estado de los revestimientos de hormigón en
túneles y otras condiciones de hormigón estructural.
• Profundidad de grieta en hormigón monolítico.

Análisis de Ondas de Superficie es útil en proyectos de ingeniería que traten:

• Pavimentos.
• Vertederos de residuos urbanos.
• Estudios de eficacia de tratamientos del terreno.
• Calidad de la roca en túneles revestidos.
• Zonificación sísmica: potencial de Licuación.
 VENTAJAS

Método no Obtención de Información Globaliza Zonifica

destructivo. Información indepen- las terrenos
por debajo de diente de las propieda- donde se
capas rígidas. fuentes de des del sospecha
ondas terreno. existencia de
utilizada. suelos con
distinta
rigidez.
 DESVENTAJAS

Profundidad de Dificultad para

Afectación a
investigación detectar capas
delgadas entre la curva de
dependiente de dispersión.
otras de mayor
la frecuencia
espesor.
generada.
 BIBLIOGRAFÍA
• Ensayos - Análisis espectral de ondas superficiales SASW - FCYT (umss.edu.bo)
• Masw - OCSA Técnicas Geofísicas (ocsa-geofisica.com)
• Soil Profiling by Spectral Analysis of Surface Waves (mst.edu)
• enSASWConcreteUGRCASESTUDIEBK2014.pdf
• Spectral Analysis of Surface Waves (SASW) (pcte.com.au)
• NJVWJ5~C.dvi (ugent.be)
