PRACTICA No 4

AMPLIFICADOR DE
INSTRUMENTACIÓN
EQUIPO 5:
*Arias Pérez Manuel
*Moreno Salas Carmen Citlalli
*Pintor Olvera María Fernanda

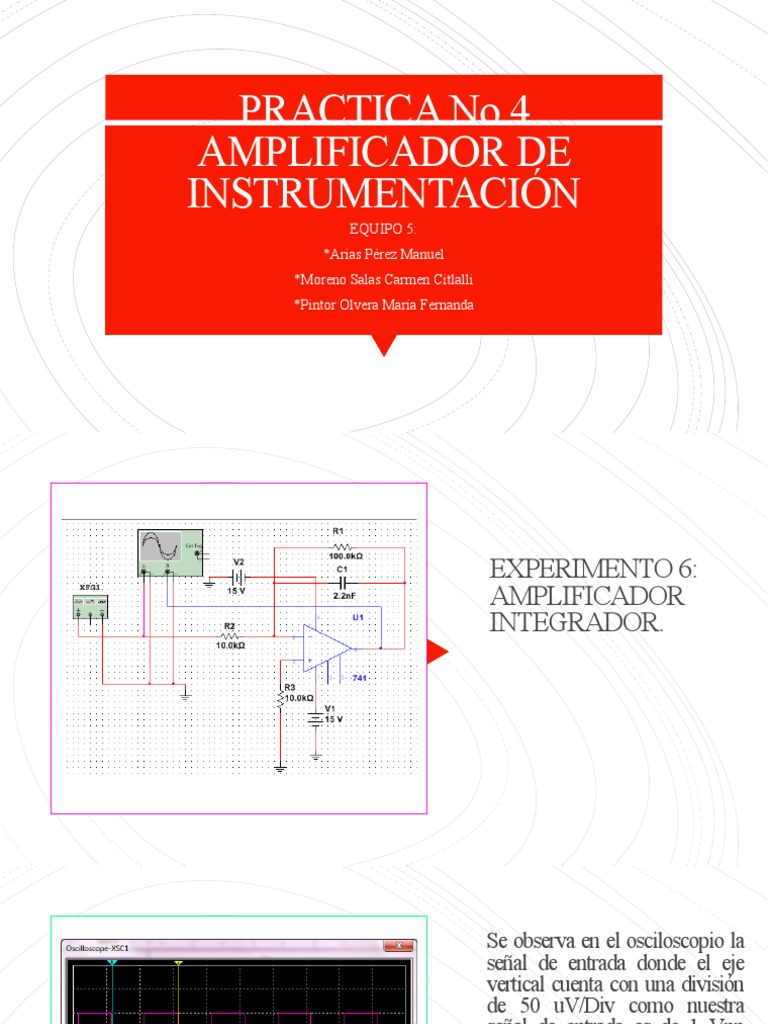

EXPERIMENTO 6:
AMPLIFICADOR
INTEGRADOR.
Se observa en el osciloscopio la
señal de entrada donde el eje
vertical cuenta con una división
de 50 uV/Div como nuestra
señal de entrada es de 1 Vpp
podemos observar que se
cumple, en el eje horizontal
tenemos una división de 500
ms/Div lo que nos lleva a tener
un periodo de T=99.432 us lo
que nos lleva a tener una
frecuencia cercana a los 10
KHz.
Se midió el periodo en
ambas señale y se obtuvo
que las dos señales tienen
el mismo periodo de
T=99.432 us.
EXPERIMENTO 7:
AMPLIFICADOR
DERIVADOR.
Se observa en el osciloscopio
la señal de entrada donde el
eje vertical cuenta con una
división de 500 uV/Div
como nuestra señal de
entrada es de 1 Vpp
podemos observar que se
cumple, en el eje horizontal
tenemos una división de 500
ms/Div lo que nos lleva a
tener un periodo de T=2.5
ms lo que nos lleva a tener
una frecuencia de 400 Hz.
Osciloscopio donde se observa la señal de entrada (color rosa) y salida (color verde)
Para realizar los cálculos
necesitamos encontrar
f(t)=mt, donde m es la
pendiente, hacemos el
cálculo con el osciloscopio.
Podemos observar que el
tiempo que tarda en subir
es de 1.250 ms y tiene una
altura de 1 vpp
 La pendiente cuando sube el pico estaría dada por la siguiente
ecuación:

Y para cuando el pico baja tenemos:

Cálculos Teniendo
   esto en cuenta hacemos lo siguiente:

Por lo que el voltaje pico a pico sería de 165.44 mVpp

Osciloscopio donde se observa la señal de salida
 GENERAL
 Conocer los parámetros principales de operación del
amplificador operacional en las configuraciones diferencial y
amplificador de instrumentación.

PARTICULARES
OBJETIVOS  Conocer las diferentes configuraciones de amplificadores de
instrumentación.
 Obtener las funciones de transferencia de cualquier clase de
amplificadores de instrumentación.
 Observar la respuesta en frecuencia del amplificador de
instrumentación.
  Es un amplificador diferencial tensión-tensión cuya ganancia
puede establecerse de forma muy precisa y que ha sido
optimizado para que opere de acuerdo a su propia
especificación aún en un entorno hostil.
 Se le requiere:
 Tengan unas características funcionales que sean precisas y

INTRODUCCI
estables.
 Sus características no se modifiquen cuando se ensambla con
ÓN: otros elementos.

Amplificador de
instrumentación
Se les requieren las siguientes características:
 Una ganancia diferencial precisa y estable, generalmente en el
rango de 1 a 1000.
 Su ganancia en modo común debe ser muy baja respecto de la
ganancia diferencial, esto es, debe ofrecer un CMRR muy alto
en todo el rango de frecuencia en que opera.
 Una impedancia muy alta para que su ganancia no se vea
afectada por la impedancia de la fuente de entrada.
 Una impedancia de salida muy baja para que su ganancia no se
vea afectada por la carga que se conecta a su salida. Una anchura
de banda ajustada a la que se necesita en el diseño.
 Un factor de ruido muy próximo a la unidad, Esto es, que no
incremente el ruido.
EXPERIMENTO 1
CIRCUITO
  Considerando superposición

Donde, en la entrada inversora tenemos

Se pidió una ganancia de 10, se propone Rf=1KΩ

Por otro lado, para la entrada no inversora tenemos

Calculos
Se solicitó una ganancia de 12, se propone un Rf=1.2kΩ
 Alimentando las entradas según la tabla, se tuvieron los siguientes resultados

V1(Voltios) V2(Voltios) I Salida V Salida

0.218 0.103 -112.687uA -1.127V
0.395 -0.2 -596.631uA -5.966V
0.833 1.005 188.775uA 1.888V
0.107 0.103 -1.426uA -14.256mV

 Donde la intensidad de salida depende de la resistencia RL, que en este caso fue de 10kΩ
  Considerando superposición

Donde, en la entrada inversora tenemos

Por otro lado, para la entrada no inversora tenemos

Según la teoría
Entonces
 V Salida (Volts)
Multisim Teórica
-1.127 -0.944
Comparando -5.966 -6.35
2.094 3.73
41x10^-3 0.24
 Si

Entonces
EXPERIMENTO 2

AMPLIFICADOR DE
INSTRUMENTACIÓN
CIRCUITO
   Si la ganancia diferencial (Av=2) y se propone
Rb=Rc=R1=R2=R3=R4= 1KΩ.
 Y la ganancia diferencial se calcula con:

Cálculos y  Despejamos Ra
consideraciones
  Alimentando con los divisores de voltaje las entradas con los niveles de voltaje marcados en la tabla:

V1(mV) V2(mV) I salida V salida

500 500 1.908 uA 19.082 mV
500 -500 -198.14 uA -1.981 V
200 100 -18.101 uA -181.012 mV
100 200 -21.907 uA 219.07 mV

 Donde V0 se midió sin la resistencia y I0 con RL de 10KΩ, por lo que la intensidad de salida sería:
Medición de V0 cuando V1 y V2 es igual a 500 mV
Medición de I0 cuando V1 y V2 es igual a 500 mV
 FÓRMULA DE V0

 Sustituyendo:

 Siendo así:
SEGÚN LA
TEORÍA
 V1(mV) V2(mV) V TEORÍA V MULTISIM
500 500 0V 19.082 mV
COMPROBAND 500 -500 -2 V -1.981 V
200 100 -200 mV -181.012 mV
O 100 200 200 mV 219.07 mV
 OBTENGA LA GANANCIA DIFERENCIAL, LA
GANANCIA COMÚN Y EL VALOR DEL CMRR
  Ganancia diferencial (Av) era de 2
 Ganancia común (Ac):

Donde se utiliza el primer parámetro de la tabla debido a que V1

Cálculos y V2 es lo mismo. Aunque teóricamente debe de ser de 0.

 CMRR (Rechazo al modo común)
EXPERIMENTO 3
 Tenemos que CMRR= 20log(Ad/Ac)=50 dB
Por lo que Ad/Ac=10^(50/20)=326.222

Cálculos Con las ecuaciones anteriores determinamos que Ad=13.048 y

Ac=0.04
Por lo que 13.048/0.04=326.2
Con las resistencias de:
RG=100 ohms
R1=647 ohms
R1´=150 ohms
R2= 250 ohms
R2’= 200 ohms

R3= 350 ohms

R3’= 300 ohms
V1= 1V
V2=3 V

=2.544 V
