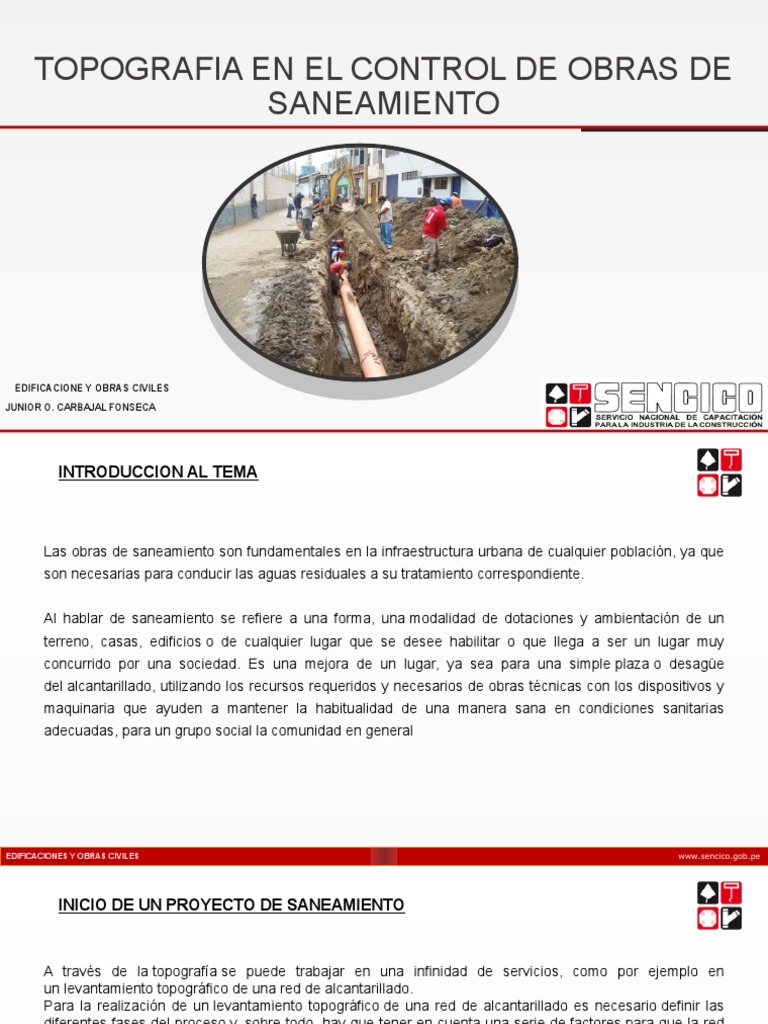

TOPOGRAFIA EN EL CONTROL DE OBRAS DE
SANEAMIENTO
EDIFICACIONE Y OBRAS CIVILES
JUNIOR O. CARBAJAL FONSECA
INTRODUCCION AL TEMA
Las obras de saneamiento son fundamentales en la infraestructura urbana de cualquier población, ya que
son necesarias para conducir las aguas residuales a su tratamiento correspondiente.
Al hablar de saneamiento se refiere a una forma, una modalidad de dotaciones y ambientación de un
terreno, casas, edificios o de cualquier lugar que se desee habilitar o que llega a ser un lugar muy
concurrido por una sociedad. Es una mejora de un lugar, ya sea para una simple plaza o desagüe
del alcantarillado, utilizando los recursos requeridos y necesarios de obras técnicas con los dispositivos y
maquinaria que ayuden a mantener la habitualidad de una manera sana en condiciones sanitarias
adecuadas, para un grupo social la comunidad en general
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
INICIO DE UN PROYECTO DE SANEAMIENTO
A través de la topografía se puede trabajar en una infinidad de servicios, como por ejemplo en
un levantamiento topográfico de una red de alcantarillado.
Para la realización de un levantamiento topográfico de una red de alcantarillado es necesario definir las
diferentes fases del proceso y, sobre todo, hay que tener en cuenta una serie de factores para que la red
de alcantarillado se realice correctamente.
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
INICIO DE UN PROYECTO DE SANEAMIENTO
El levantamiento topográfico deberá comenzar con una definición de una poligonal principal, de esta forma
se enumerarán de forma continuada los deltas para que no se repitan. En este inicio del proceso, se
recopilarán los detalles suficientes para realizar de forma exacta el dibujo de la planta.
A partir de aquí, se deben tomar en cuenta diferentes factores en el levantamiento topográfico de una red
de alcantarillado.
Hay que considerar el diámetro mínimo que se ha de aplicar en los alcantarillados sanitarios, el tamaño
final dependerá de la pendiente, del caudal y/o de la velocidad de las aguas.
Por otro lado, se debe definir la altimetría, en este momento del levantamiento topográfico se medirá la
distancia entre cualquier punto y la intersección de una superficie de nivel, con la vertical de esos puntos.
Se determinará las elevaciones y pendientes existentes.
La planimetría es otro de los factores a de importancia, ya que determinará la localización de la red de
alcantarillado en las calles, así como la ubicación de los pozos.
Se realizarán estudios de población para un funcionamiento eficiente de la red de alcantarillado, para
determinar la vida útil y los materiales a utilizar. El paso del tiempo, posibles daños, el desgaste.
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
PANEL FOTOGRAFICO
PROCEDIMIENTO DE CONTROL DE NIVELES EN OBRA
Lo primero que se realiza antes de la ejecución de una obra de alcantarillado es revisar los planos,
revisar si las pendientes son las correctas, si las cotas de fondo de los buzones no se repiten y si están
bien calculadas.
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
PROCEDIMIENTO DE CONTROL DE NIVELES EN OBRA
lo siguiente es ir a campo y realizar la nivelación de los bms. estos puntos serán ubicados de forma
estratégica, ya que cuando se realice el corte del terreno estos podrían perderse afectando así los
trabajos de campo.
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
PROCEDIMIENTO DE CONTROL DE NIVELES EN OBRA
Una ves establecidos los bms se realizará el trazo del eje de la tubería y a la ves la ubicación de los
buzones.
Cuando ya este trazado los alineamientos y los buzones, se tomaran lecturas con el nivel de ingeniero
en el recorrido del trazo, esto se hará con la finalidad de saber como quedara el nivel final de los
buzones y para saber también cuanto se tendrá que cortar en el terreno.
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
PROCEDIMIENTO DE CONTROL DE NIVELES EN OBRA
Una ves realizado los trazos y replanteado las cotas en el terreno, y al no haber encontrado ningún
error, se procederá a realizar el corte del terreno con ayuda de la maquinaria. En esta etapa es
necesario que el encargado de la topografía este presente en campo con sus equipos para poder
controlar el corte del terreno y las pendientes.
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
PROCEDIMIENTO DE CONTROL DE NIVELES EN OBRA
Cuando el terreno haya sido cortado y todo este conforme se procederá a realizar el entubado en zanja,
es necesario que se calculen bien las cotas del entubado y se revisen bien las pendientes ya que si algo
saliera mal o se generaran contra pendientes ocasionaría perdida de tiempo y dinero. Tambien se debe
cuidar el alineamiento de la tubería, ya que esta debe ser recta
EDIFICACIONES Y OBRAS CIVILES www.sencico.gob.pe
EJEMPLO:
• Para calcular las cotas en un entubado en alcantarillado debemos saber
primero las dimensiones y sus diametros de la tubería.
• Las tuberías de PVC para alcantarillado son:
De 6’ de Φ, de 8’ de Φ y sus longitudes son de 6 metros.
QUE ES UNA PENDIENTE?
Una pendiente es un declive del terreno y la inclinación, respecto a la horizontal, de una vertiente,
topográficamente se expresa por este símbolo %.
Como calcular una pendiente:
La pendiente se calcula:
La cota mayor- cota menor *1000
distancia
