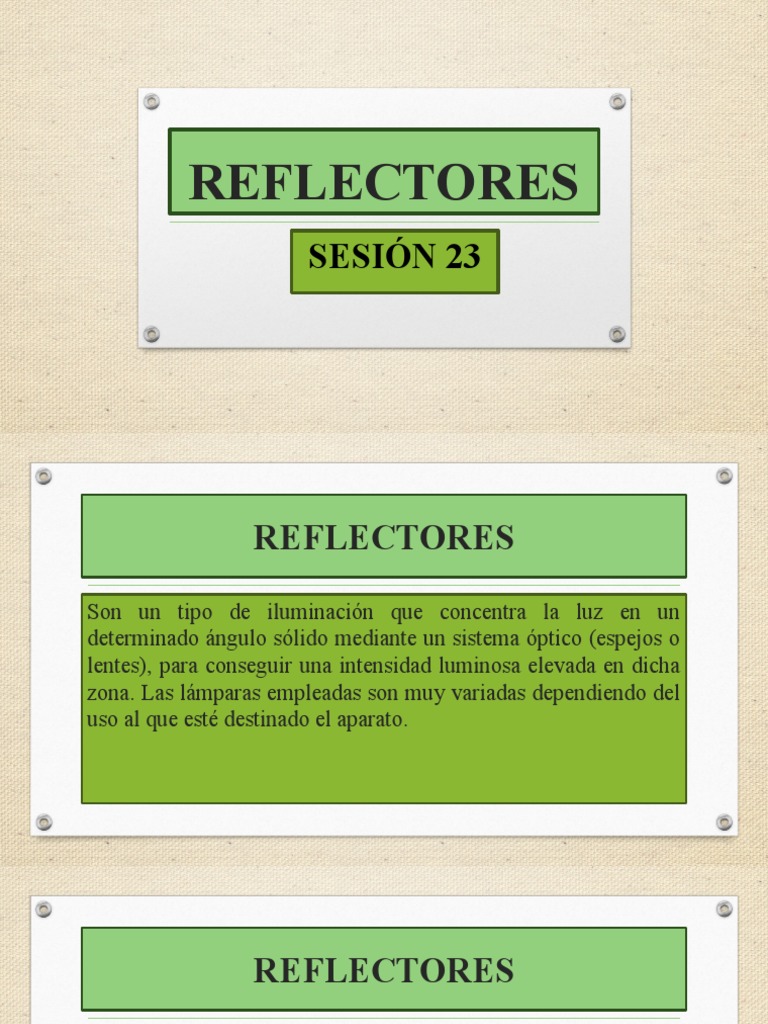

REFLECTORES
SESIÓN 23
REFLECTORES
Son un tipo de iluminación que concentra la luz en un
determinado ángulo sólido mediante un sistema óptico (espejos o
lentes), para conseguir una intensidad luminosa elevada en dicha
zona. Las lámparas empleadas son muy variadas dependiendo del
uso al que esté destinado el aparato.
REFLECTORES
DISTINTOS TIPOS DE
REFLECTORES
REFLECTORES
Los reflectores se clasifican según la
apertura o dispersión del haz de luz que
se define como el ángulo comprendido
entre las dos direcciones en que la
intensidad luminosa cae un determinado
porcentaje (usualmente el 10% ó el
50%) del valor máximo que hay en el
centro del haz donde la intensidad es
máxima.
REFLECTORES
Clasificación de las luminarias según la apertura del haz de luz
TIPO APERTURA APERTURA DEL HAZ EN GRADOS
(50% IMAX)
Pequeña <20
Mediana Entre 20 y 40
Grande >40
REFLECTORES
Clasificación de las luminarias según la apertura del haz de luz
CLASE APERTURA DEL DESCRIPCIÓN DEL HAZ DISTANCIA DE
NEMA HAZ EN GRADOS LUMINOSO PROYECCIÓN
(10%IMAX)
1 10-18 Haz muy cerrado Mayor a 80 metros
2 18-29 Haz cerrado De 66 a 80 metros
3 29-46 Haz medianamente cerrado De 58 a 66 metros
4 46-70 Haz medio De 48 a 58 metros
5 70-100 Haz medianamente abierto De 35 a 48 metros
6 100-130 Haz abierto De 26 a 35 metros
7 >130 Haz muy abierto Menor a 26 metros
REFLECTORES
La tipificación NEMA es aplicada individualmente a la componente
horizontal y ala vertical; el umbral límite que finalmente define el ángulo de
la dispersión, se determina cuando en el cono se alcanza el 10% del valor
máximo de la intensidad del haz luminoso.
Entonces el número clasificatorio NEMA se conforma por 2 dígitos, el
primero corresponde al NEMA-tipo del Angulo Horizontal, el segundo al
NEMA tipo del ángulo vertical; la combinación de ambos determinará si la
dispersión del Haz luminoso que sale del reflector.
REFLECTORES
La forma de distribución del haz de luz depende
del tipo de reflector. Así en los reflectores
circulares puede ser cónico o cónico ligeramente
asimétrico, obteniéndose un proyección elíptica
sobre las superficies iluminadas. Mientras, en
los rectangulares suele ser simétrica en los
planos horizontal y vertical; aunque en este
último plano también puede ser asimétrica y la
proyección obtenida tiene forma trapezoidal.
REFLECTORES
Para la denominación de un reflector
basta indicar los ángulos de abertura
en sus planos de simetría (vertical y
horizontal normalmente. Por ejemplo
10/40 indica un reflector que tiene en
el plano vertical 5° a cada lado del eje
central y 20° en cada lado en el plano
horizontal.
REFLECTORES
ALGUNAS REGLAS GENERALES
• Se debe utilizar una dispersión angosta del haz luminoso si la distancia entre
el reflector y el área a ser iluminada es mayor que 55 metros.
• Un haz luminoso de dispersión angosta presenta una eficacia superior a un
haz amplio ya que, comparativamente la mayoría de los lúmens proyectados
se mantienen dentro de los umbrales del 10% de la dispersión especificada.
• La clasificación NEMA se aplica para definir claramente dispersiones tanto
simétricas, como asimétricas.
REFLECTORES
MEDIANO 4X4
Ideal para acentuar esculturas, paisajes e
iluminación de fachadas cuando el
reflector debe ser situado a una distancia
relativamente lejana al objeto a iluminar:
la distribución mediana es un compromiso
entre angosta y amplia, entrega una
iluminación simétrica y una dispersión
relativamente concentrada.
REFLECTORES
AMPLIO HORIZONTAL 5X3
Este tipo de reflector entrega un
haz Amplio en el plano horizontal
y estrecho en el plano vertical,
una aplicación típica para este
reflector es la iluminación de
carteles publicitarias
rectangulares.
REFLECTORES
AMPLIO 6X6
El patrón de este tipo de reflector entrega un
patrón de iluminación amplio y uniforme,
propio para aplicaciones tales como
iluminación de fachadas grandes, paisajes
extendidos; también propio para ser montado
en postes para iluminación general y
aplicaciones donde el objetivo a iluminar se
encuentra relativamente cercano respecto a la
ubicación del reflector.
REFLECTORES
EFICACIA DEL HAZ
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
Zonas extensas al aire libre.
Zonas de estacionamiento de aeronaves.
Edificios y monumentos.
Parques y jardines.
Campos de deporte.
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
ILUMINACIÓN DE EDIFICIOS Y MONUMENTOS
CLASE 3, 4 , 5 o 6
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
• Recomendaciones prácticas:
- Estudiar las direcciones de observación, lo cual contribuirá a determinar
donde es el lugar óptimo para colocar los reflectores.
- Estudiar la distancia de observación.
- Ver que obstáculos hay presentes en la dirección de observación.
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
ILUMINACIÓN DE PUENTES Y VIADUCTOS
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
CRITERIOS
• La decisión de iluminar el puente por medio de reflectores depende de los alrededores, las
principales direcciones y las distancias de observación, la importancia de la estructura y
arquitectura del puente, su importancia en el decorado nocturno y los materiales de su
estructura.
• El material de la estructura contribuye a determinar la conveniencia o no de la
iluminación por medio del reflector, la piedra y hormigón armado responden bien a la
iluminación con reflectores, no así los puentes de hierro y acero, los cuales se
recomiendan iluminar por medio de guirnaldas, con lámparas sujetas a cables o cadenas,
aunque su mantenimiento suele ser más difícil.
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
• La iluminancia en el puente dependerá del tipo de puente, de los
niveles de iluminancia que tienen las calles o vías que confluyen en
el mismo, de la cantidad de tráfico, la velocidad permitida, los
alrededores y la reflectancia de los materiales de construcción.
• Los reflectores que por razones prácticas se coloquen encima de la
altura del puente, deben ser colocados de tal manera que eviten
deslumbrar a los conductores.
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
APLICACIÓN DE LA ILUMINACIÓN
CON REFLECTORES
APLICACIONES EN ALUMBRADO VIARIO
REFLECTORES
ILUMINACIÓN DE INSTALACIONES DEPORTIVAS
ALUMBRADO DE AREAS
EXTERIORES (Sistema de
Iluminación con postes)
SESIÓN 24
ALUMBRADO DE ÁREAS
EXTERIORES
En exteriores la iluminación tiene una importancia fundamental que va mas
allá del aspecto decorativo, sobre todo si hablamos de alumbrado público, y
por esta razón la calidad tanto de la luminaria como de su soporte requieren
un cuidado y dedicación especial.
En ese sentido, es necesario que la instalación de una columna o soporte
para alumbrado exterior proporciona ciertas características que aseguren su
correcto funcionamiento y una mayor duración
POSTES
También llamado elementos de montaje, que complementan a la luminaria
que es el componente principal para el alumbrado exterior.
Deben cumplir con ciertas solicitaciones mecánicas como son:
La carga que representa el viento
La carga por el hielo o nieve
Deben resistir la acción corrosiva de los agentes atmosféricos, etc.
POSTES
Los postes para iluminación o postes para alumbrado público se distinguen
en tres familias, por tipo de diseño:
Postes para iluminación convencionales
Postes para iluminación arquitectónicos.
Postes para iluminación ornamentales.
POSTES
POSTES
Desde el punto de vista del material pueden estar construidos de:
• ACERO: Muy usados por sus propiedades mecánicas, cuando se
emplean en ambientes corrosivos, deben ser debidamente tratados
(galvanizados y/o pintura corrosiva. Tienen la ventaja de tener un peso
inferior al del cemento.
• CEMENTO ARMADO: Muy usados sobre todo en algunas áreas
corrosivas, tienen la ventaja de tener una larga duración sin requerir
prácticamente de mantenimiento, tienen la desventaja de que su peso es
elevado y que se refleja sobre los costos de montaje e instalación.
POSTES
• ALUMINIO: El peso es mucho menor que el de los tipos descritos
anteriormente, esto reduce la dificultad constructiva, prácticamente no
requieren de mantenimiento, puesto que no son atacados por el medio
ambiente. La desventaja de estos postes es su costo, que generalmente es
superior a los de acero y concreto armado.
• MATERIAL PLÁSTICO: Tienen un peso relativamente bajo, lo que
facilita el transporte y el montaje, tienen también buena resistencia a la
corrosión. Su costo es relativamente elevado.
POSTE DE ACERO PARA ILUMINACIÓN
POSTES DE CONCRETO PARA ILUMINACIÓN
POSTE DE ALUMINIO PARA ILUMINACIÓN
POSTE DE MATERIAL PLÁSTICO PARA ILUMINACIÓN
ALUMBRADO DE CALLES
Cualquier instalación para
alumbrado de calles debe
garantizar una visibilidad
adecuada durante las horas que
se inicia el día y la noche misma,
con el objeto que se desarrolle el
tráfico motorizado y la seguridad
de los peatones.
ALUMBRADO DE CALLES
La siguiente figura a modo de ejemplo muestra la relación coexistente entre los gastos
de energía y mantenimiento por cada metro lineal de calle iluminada, para varios tipos
de lámparas y cuatro tipos de calles::
• Trafico grande
• Tráfico medio
• Tráfico escaso
• Tráfico ligero
Los usuarios de las calles deben estar en posibilidad de detectar todos los detalles del
ambiente como son: señalización, situaciones de peligro, obstáculos, etc.
ALUMBRADO DE CALLES
ELEMENTOS CARACTERÍSTICOS DE ILUMINACIÓN DE LAS CALLES
DISPOSICIÓN DE LOS CENTROS LUMINOSOS O LUMINARIAS
DISPOSICIÓN DE LOS CENTROS LUMINOSOS O LUMINARIAS
DISPOSICIÓN DE LOS CENTROS
LUMINOSOS O LUMINARIAS
• UNILATERAL CON POSTES
Busca conciliar los requerimientos de iluminación con los económicos, en particular
con respecto a la altura de la instalación de las luminarias, cuando esta es igual o
mayor al ancho dela calle. Esta solución se adopta en las calles que no son anchas.
• BILATERAL CON POSTES CONCENTROS ALTERNADOS
Esta solución puede presentar una mejor visibilidad en la calle en comparación con
la solución de disposición unilateral, pero también representa un costo superior, ya
que requiere también de una doble línea de alimentación.
DISPOSICIÓN DE LOS CENTROS
LUMINOSOS O LUMINARIAS
• DISPOSICIÓN BILATERAL CON POSTES CON CENTROS OPUESTOS
Esta solución es preferible a la disposición bilateral con centros alternados, pero es más
costosa, por lo que solo se recomienda para calles largas y anchas que tienen dos
sentidos de circulación. Esta circulación también requiere de doble alimentación.
DISPOSICIÓN CON LUMINARIAS DOBLES AL CENTRO
Esta solución es aplicable a calles que tienen camellón central. Ofrece la ventaja detener
una línea de alimentación, presenta también un buen aspecto estético y ofrece economía
en el número de postes usados, respectos a las disposiciones bilaterales.
DISPOSICIÓN DE LOS CENTROS
LUMINOSOS O LUMINARIAS
• DISPOSICIÓN PARA CALLES ANGOSTAS Y ÁREAS
RESIDENCIALES
Este tipo de iluminación se usa para calles angostas que tienen árboles,
principalmente ornamentales (pequeños), o bien en parques o jardines en
donde se debe respetar algunas exigencias de carácter estético.
