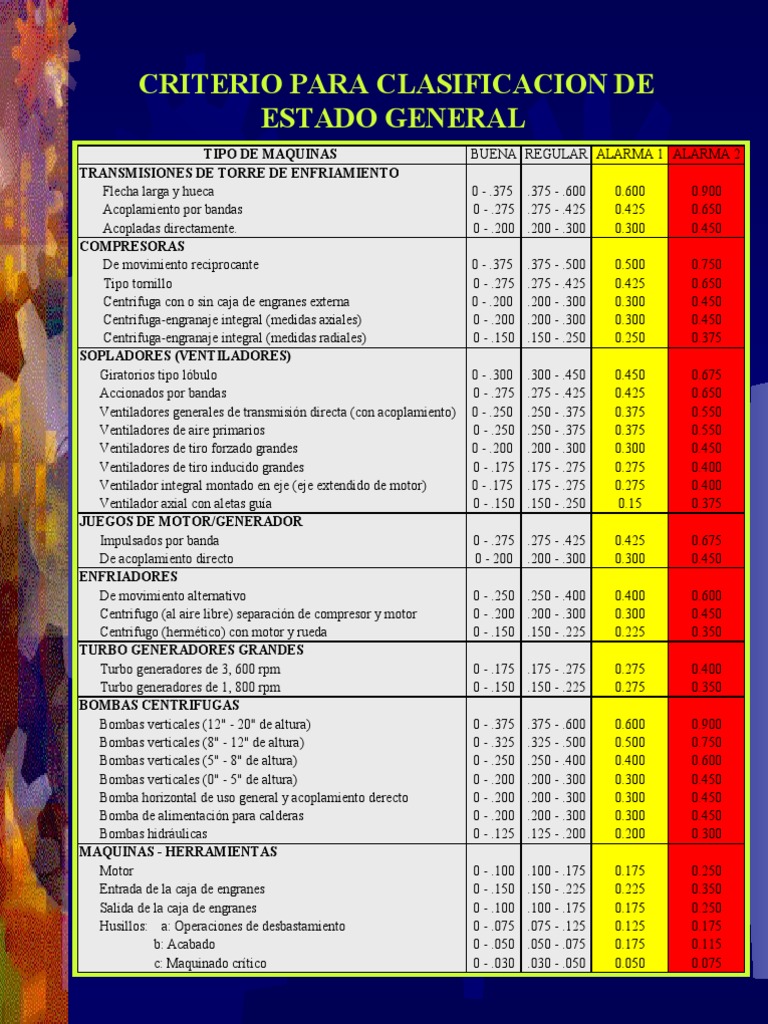

CRITERIO PARA CLASIFICACION DE

ESTADO GENERAL
TIPO DE MAQUINAS BUENA REGULAR ALARMA 1 ALARMA 2
TRANSMISIONES DE TORRE DE ENFRIAMIENTO
Flecha larga y hueca 0 - .375 .375 - .600 0.600 0.900
Acoplamiento por bandas 0 - .275 .275 - .425 0.425 0.650
Acopladas directamente. 0 - .200 .200 - .300 0.300 0.450
COMPRESORAS
De movimiento reciprocante 0 - .375 .375 - .500 0.500 0.750
Tipo tornillo 0 - .275 .275 - .425 0.425 0.650
Centrifuga con o sin caja de engranes externa 0 - .200 .200 - .300 0.300 0.450
Centrifuga-engranaje integral (medidas axiales) 0 - .200 .200 - .300 0.300 0.450
Centrifuga-engranaje integral (medidas radiales) 0 - .150 .150 - .250 0.250 0.375
SOPLADORES (VENTILADORES)
Giratorios tipo lóbulo 0 - .300 .300 - .450 0.450 0.675
Accionados por bandas 0 - .275 .275 - .425 0.425 0.650
Ventiladores generales de transmisión directa (con acoplamiento) 0 - .250 .250 - .375 0.375 0.550
Ventiladores de aire primarios 0 - .250 .250 - .375 0.375 0.550
Ventiladores de tiro forzado grandes 0 - .200 .200 - .300 0.300 0.450
Ventiladores de tiro inducido grandes 0 - .175 .175 - .275 0.275 0.400
Ventilador integral montado en eje (eje extendido de motor) 0 - .175 .175 - .275 0.275 0.400
Ventilador axial con aletas guía 0 - .150 .150 - .250 0.15 0.375
JUEGOS DE MOTOR/GENERADOR
Impulsados por banda 0 - .275 .275 - .425 0.425 0.675
De acoplamiento directo 0 - 200 .200 - .300 0.300 0.450
ENFRIADORES
De movimiento alternativo 0 - .250 .250 - .400 0.400 0.600
Centrifugo (al aire libre) separación de compresor y motor 0 - .200 .200 - .300 0.300 0.450
Centrifugo (hermético) con motor y rueda 0 - .150 .150 - .225 0.225 0.350
TURBO GENERADORES GRANDES
Turbo generadores de 3, 600 rpm 0 - .175 .175 - .275 0.275 0.400
Turbo generadores de 1, 800 rpm 0 - .150 .150 - .225 0.275 0.350
BOMBAS CENTRIFUGAS
Bombas verticales (12" - 20" de altura) 0 - .375 .375 - .600 0.600 0.900
Bombas verticales (8" - 12" de altura) 0 - .325 .325 - .500 0.500 0.750
Bombas verticales (5" - 8" de altura) 0 - .250 .250 - .400 0.400 0.600
Bombas verticales (0" - 5" de altura) 0 - .200 .200 - .300 0.300 0.450
Bomba horizontal de uso general y acoplamiento derecto 0 - .200 .200 - .300 0.300 0.450
Bomba de alimentación para calderas 0 - .200 .200 - .300 0.300 0.450
Bombas hidráulicas 0 - .125 .125 - .200 0.200 0.300
MAQUINAS - HERRAMIENTAS
Motor 0 - .100 .100 - .175 0.175 0.250
Entrada de la caja de engranes 0 - .150 .150 - .225 0.225 0.350
Salida de la caja de engranes 0 - .100 .100 - .175 0.175 0.250
Husillos: a: Operaciones de desbastamiento 0 - .075 .075 - .125 0.125 0.175
b: Acabado 0 - .050 .050 - .075 0.175 0.115
c: Maquinado crítico 0 - .030 .030 - .050 0.050 0.075
