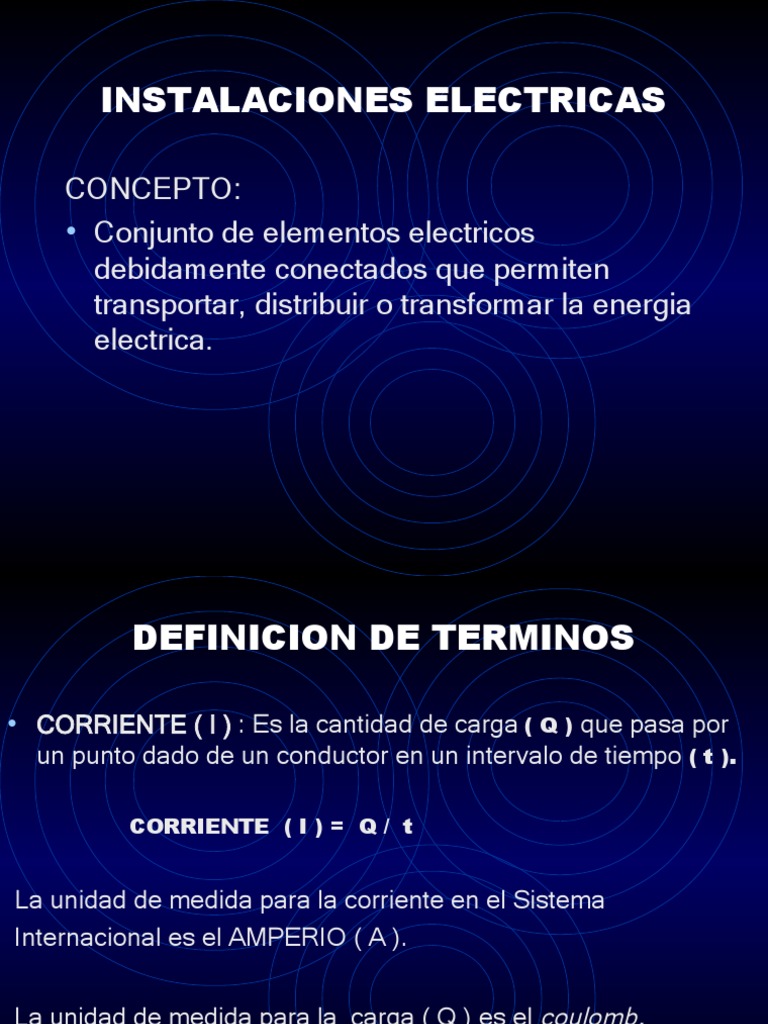

INSTALACIONES ELECTRICAS

CONCEPTO:
• Conjunto de elementos electricos
debidamente conectados que permiten
transportar, distribuir o transformar la energia
electrica.
 DEFINICION DE TERMINOS

• CORRIENTE ( I ) : Es la cantidad de carga ( Q ) que pasa por

un punto dado de un conductor en un intervalo de tiempo ( t ).

CORRIENTE ( I ) = Q / t

La unidad de medida para la corriente en el Sistema

Internacional es el AMPERIO ( A ).

La unidad de medida para la carga ( Q ) es el coulomb.

 DEFINICION DE TERMINOS

• VOLTAJE ( V ): El voltaje o TENSION a traves de un par de

terminales es una medida del trabajo requerido para mover una
carga a traves de un elemento.
Tambien se le conoce como diferencia de potencial.
El voltaje o diferencia de potencial se puede considerar como el
equivalente electrico de la PRESION que se aplica para que
fluya agua a traves de una tuberia.
La unidad de medida en el sistema internacional es el VOLTIO
( V)
V = Julio/Coulumb
 DEFINICION DE TERMINOS

• POTENCIA ( P ): Es la rapidez con la cual la

ENERGIA se transporta de un lugar a otro, o bien se
cambia de una forma a otra.
La unidad de medida en el sistema internacional es el
VATIO ( W ).

P=V*I
 DEFINICION DE TERMINOS

• ENERGIA: Es la propiedad que permite producir

cambios y transforamciones en el mundo fisico,
normalmente se dice que es la capacidad que tiene
un cuerpo para realizar un trabajo.

E= P * t
La unidad de la energia es el vatio-hora ( W-h)
En electricidad es mas usado el KW-h ( KILOVATIO-
HORA)
 PRINCIPALES FUENTES DE
GENERACION ELECTRICA

1. HIDROELECTRICAS
2. TERMOELECTRICAS: Carbon
Gas
3. EOLICA
4. QUIMICA
5. NUCLEAR
6. SOLAR. La humanidad tiene que dar el gran
paso a un aprovechamiento masivo de la
energia SOLAR.
 CIRCUITO ELECTRICO
• COMPONENTES
CONDUCTORES

FUENTE DE
CARGA A
VOLTAJE
CONECTAR
FASE

NEUTRO

TIERRA
CARGA

CONEXIÓN DE CARGA
MONOFASICA 120 V
VOLTAJES PRIMARIOS:
EN MEDIA TENSION
* 13.200 Voltios
* 34.500 Voltios
VOLTAJES
SECUNDARIOS:
EN BAJA TENSION
* 208 Voltios
* 240 Voltios
* 120 Voltios
 CLASES DE SERVICIO
• SERVICIO MONOFASICO
L1
120 V
N

Para carga total instalada hasta 10 KVA

Estrato socioeconomico 1 y 2

I= P/V
 CLASES DE SERVICIO
• SERVICIO TRIFILAR o MONOFASICO TRIFILAR
L1
208 V o 240 V

120 V L2
120 V
N

Para cargas instaladas entre 10 KVA y 20 KVA.

Estratos socioeconomicos 3, 4, 5 y 6

I= P/ V
 CLASES DE SERVICIO
• SERVICIO TRIFASICO

208 V L1
208 V 208 V L2
120 V
12O V 120 V L3
N
Para una potencia total instalada superior a 20 KVA
Para cualquier usuario con al menos una carga trifasica

I = P / (RAIZ(3) * V)
ELEMENTOS CONSTITUTIVOS DE LAS INSTALACIONES INTERNAS

-ACOMETIDA ELECTRICA:
- CONDUCTORES
- TUBOS
- CONTADOR
- CUCHILLA o BREAKER
- CAJA PARA CONTADOR

-CENTRO DE DISTRIBUCION:
- CAJA DE BREAKERS
- BREAKERS
- VARILLA DE PUESTA A TIERRA

-SALIDAS ELECTRICAS:
- TUBOS
- CAJAS ( 2x4, 4x4, 4x4x2 1/2”)
- CONDUCTORES
- APARATOS ( tomas, interruptores, lamparas, etc)
-
 EXAMEN

Explique brevemente como obtiene el consumo de un

electrodomestico. ?
CONDUCTORES ELECTRICOS

Son los materiales que tienen la propiedad de conducir corriente eléctrica, para las
instalaciones electricas normalmente son de:
-COBRE : aislado o desnudo
-ALUMINIO : aislado o desnudo.
El aluminio es de mayor uso en las redes de transmisión y distribución de energia.
En las instalaciones internas se usan conductores de cobre aislado.
Se clasifican en :

CABLES : Conductor cuya sección transversal esta formada por varios hilos

AISLAMIENTO CONDUCTOR

ALAMBRES : Conductor cuya sección transversal esta formada por un solo hilo

AISLAMIENTO CONDUCTOR
 CALIBRES
El calibre de los conductores se expresa de acuerdo a la norma americana AWG y en KCM.
Como AWG se expresan hasta el 4/0, los siguientes se expresan en KCM.
Los calibres mas usados en instalaciones internas son :
# 14 AWG
# 12 AWG
AUMENTA EL ALAMBRES
# 10 AWG
DIAMETRO
# 8 AWG
DEL CONDUCTOR
# 6 AWG
POR LO TANTO
# 4 AWG
MAYOR
CAPACIDAD # 2 AWG
CABLES
DE CORRIENTE # 1/0 AWG
# 2/0 AWG
# 3/0 AWG
# 4/0 AWG

EN EL SISTEMA DE EMCALI EL CALIBRE MINIMO PARA LAS

ACOMETIDAS ES EL CABLE No 6
A I S L A M I E N T O:

El aislamiento es el recubrimiento que tienen los conductores, se clasifican dependiendo del material
Del aislante.

Actualmente en nuestro medio se usa el THWN o THHN.

PARA DEFINIR UN CONDUCTOR SE DEBE DAR SU MATERIAL,

CALIBRE Y EL TIPO DE AISLAMIENTO.

EL CALIBRE MINIMO QUE SE PERMITE USAR EN LAS INSTALACIONES INTERIORES

ES EL No 12 AWG - THWN
DEFINIR LOCALIZACION
PARA LA CAJA DE
CONTADOR

Debe localizarse a una altura que

Permita medir con facilidad,
Normalmente no mayor a 2.2 m., ni
Inferior a 0.6 m.

Se debe garantizar que los elementos

Electricos que se alojan no queden
Expuestos a filtraciones de agua y
Acumulacion de polvo.

ELEMENTOS PARA LA ACOMETIDA

ELECTRICA :

-conectores bimetalicos.
-aislador de carreto.
-capacete galvanizado.
-Tubo metalico
-Tubo PVC
-caja de contador
-Contador
-cuchilla con fusibles o
-breaker termomagnetico
-varilla copperweld
-alambre duro desnudo
-alambre No 12 Cu
-conductores electricospara la
acometida
 CAJA TIPO C1 PARA
MEDICION DIRECTA
NORMA EMCALI

No DE TIPO DE
MEDIDORES SERVICIO A a1 a2 P H
MONOFASICO 55 40 15 20 40
TRIFILAR O BIFILAR
1
TRIFASICO 65 40 25 20 50
MONOFASICO TRIFILAR o 65 50 15 20 40
BIFILAR
2
TRIFASICO 85 60 25 20 70
MONOFASICO TRIFILAR o 100 75 25 20 40
BIFILAR
3
TRIFASICO 130 90 40 20 70
 CARACTERISTICAS INSTALACIONES ELECTRICAS

SEGURIDAD : Toda instalacion debe garantizar seguridad a las personas,

equipos electricos y bienes muebles o inmuebles

FLEXIBILIDAD : Capacidad con la que se ha dejado a la instalacion para que

pueda sufrir modificaciones sin que se pierda la vigencia de
la misma.

EFICIENCIA : La instalación eléctrica debe permitir que el consumo de energía

sea justo el necesario .

ECONOMIA : La instalación eléctrica debe planearse para que los costos

constructivos sean minimizados sin deteriorar la calidad del
servicio ni la buena calidad de la obra.

ACCESIBILIDAD : Toda instalación debe permitir fácil acceso para su uso y

el mantenimiento.
 CUADRO DE CARGAS

Es una presentacion sistematizada de las diferentes cargas electricas

organizadas en sus respectivos circuitos que son derivados de un mismo
centro de distribución llamado tablero de Breakers.
INFORMACION OBTENIDA DE UN CUADRO DE CARGAS:
-Carga total instalada en el tablero
-Cantidad de circuitos en uso
-Cantidad de circuitos en reserva
-Clasificación y cantidad de las salidas para iluminación y tomas
-Datos de potencia y voltaje de las cargas
-Tipo de servicio
-Protección de cada circuito
 CUADRO DE CARGAS

DIRECTRIZ:

 Los circuitos de iluminación son independientes de los circuitos de

tomas.
 En cada circuito de iluminación o de tomas que funcione a 120 Voltios
no debe haber mas de 10 salidas.
 La potencia total para circuitos a 120 V de iluminación o de tomas no
debe exceder de 1500 W.
 Todas las cargas de calefacción deben considerarse en un circuito
independiente.
 En un circuito no se deben combinar cargas con diferente
especificación de voltaje.
 El máximo porcentaje de desbalance entre las fases es del 5%
 CUADRO DE CARGAS

DISTRIBUCION DE CIRCUITOS

ZONIFICACION: Es la division abstracta que se realiza al espacio sobre

la cual se le hace coincidir un circuito de iluminación o
tomas. La zonificación permite planear adecuadamente
la distribución de los circuitos garantizando economía
en
en el proyecto.
CLASIFICACION DE ILUMINACION:
Se debe clasificar el tipo de fuente luminosa, la potencia
y el voltaje.
 POTENCIAS NOMINALES PARA EL DISEÑO

ELECTRODOMES POTENCIA ELECTRODOMES POTENCIA

TICO W TICO W
Estufa con horno 8500 Lavadora 3500
secadora
Estufa 2 aros 3000
Calentador 1500
Horno convencional 3500
Calentador 2500
Horno microondas 1200
Aire A. ventana 2000
Nevera 700
Bala halogena 50
Bombillo incandes. 100
Toma doble 100
Lampara 80
fluorescente 2x48”
Plancha 1000
Lavadora 600
EJEMPLO
Elabore un cuadro de cargas para una vivienda que tiene el siguiente
censo de carga :
15 Tomas dobles
26 Salidas de iluminación incandescentes 100 W
1 Estufa con horno
1 Plancha
1 Nevera
1 Lavadora.
CALCULO PRELIMINAR DEL NUMERO DE CIRCUITOS
-Iluminación y tomas : 2 circuitos para iluminacion y 3 para tomas
-Plancha : 1 circuito
-Nevera : 1 circuito
-Lavadora: 1 circuito; Estufa : 1 circuito de 208 V
 CUADRO DE CARGAS TABLERO DE BREAKERS T1 - TRIFASICO - 208 - 120 VOLTIOS - 24 CIRCUITOS

ILUMINACION TOMAS AMPERIOS

CTO No VATIOS PROTECCION DESCRIPCION
100 W 50 W 80 W 100 W 208 V OTRO L1 L2 L3

TOTALES 0 0 0 0 0 0 0 0 0 0 0
CUADRO DE CARGAS TABLERO DE BREAKERS T1 - TRIFILAR - 208-120 VOLTIOS - CIRCUITOS

ILUMINACION TOMAS AMPERIOS

CTO No VATIOS PROTECCION DESCRIPCION
100 W 100 W 208 V OTRO L1 L2
9 900 7,5
9 900 7,5
8 800 6,7
8 800 6,7
7 700 5,8
1 8.500 40,9 40,9 ESTUFA
1 1.000 8,3 PLANCHA
1 700 5,8 NEVERA
1 600 5,0 LAVADORA

TOTALES 26 15 1 3 14.900 67,5 67,5
