NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO

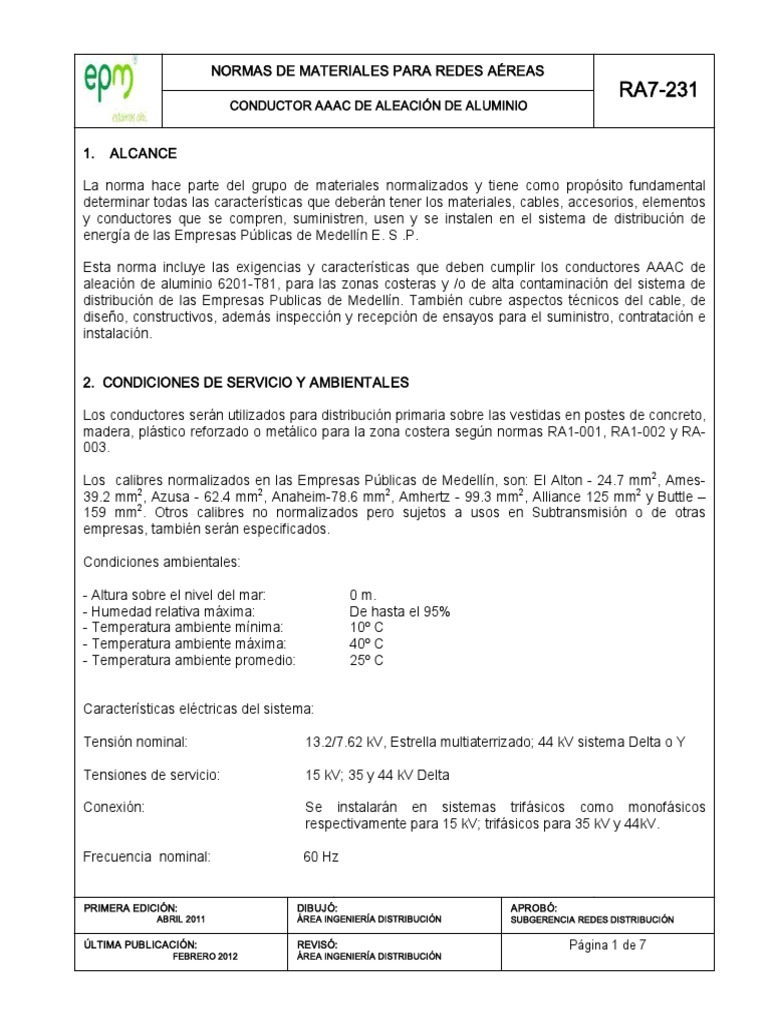

1. ALCANCE
La norma hace parte del grupo de materiales normalizados y tiene como propósito fundamental
determinar todas las características que deberán tener los materiales, cables, accesorios, elementos
y conductores que se compren, suministren, usen y se instalen en el sistema de distribución de
energía de las Empresas Públicas de Medellín E. S .P.
Esta norma incluye las exigencias y características que deben cumplir los conductores AAAC de
aleación de aluminio 6201T81, para las zonas costeras y /o de alta contaminación del sistema de
distribución de las Empresas Publicas de Medellín. También cubre aspectos técnicos del cable, de
diseño, constructivos, además inspección y recepción de ensayos para el suministro, contratación e
instalación.
2. CONDICIONES DE SERVICIO Y AMBIENTALES
Los conductores serán utilizados para distribución primaria sobre las vestidas en postes de concreto,
madera, plástico reforzado o metálico para la zona costera según normas RA1001, RA1002 y RA
003.
Los calibres normalizados en las Empresas Públicas de Medellín, son: El Alton 24.7 mm 2 , Ames
39.2 mm 2 , Azusa 62.4 mm 2 , Anaheim78.6 mm 2 , Amhertz 99.3 mm 2 , Alliance 125 mm 2 y Buttle –
159 mm 2 . Otros calibres no normalizados pero sujetos a usos en Subtransmisión o de otras
empresas, también serán especificados.
Condiciones ambientales:
Altura sobre el nivel del mar: 0 m.
Humedad relativa máxima: De hasta el 95%
Temperatura ambiente mínima: 10º C
Temperatura ambiente máxima: 40º C
Temperatura ambiente promedio: 25º C
Características eléctricas del sistema:
Tensión nominal: 13.2/7.62 kV, Estrella multiaterrizado; 44 kV sistema Delta o Y
Tensiones de servicio: 15 kV; 35 y 44 kV Delta
Conexión: Se instalarán en sistemas trifásicos como monofásicos
respectivamente para 15 kV; trifásicos para 35 kV y 44kV.
Frecuencia nominal: 60 Hz
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 1 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
1
NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO
Máxima corriente de cortocircuito simétrica de hasta 25 kA en 15 kV y 12 kA en 44 kV.
Sistema en Y con neutro sólidamente aterrizado para 15 kV.
3. NORMA DE FABRICACIÓN Y PRUEBAS
En caso de discrepancia entre las normas y este pliego, prevalecerá lo aquí establecido.
NTC 2730 CONDUCTORES DE ALUMINIO ALEADO 6201T81 CABLEADO CONCENTRICO.
NTC 2729 2004, Alambre de aluminio aleado 6201 T81 para usos eléctricos (ASTM B398/B398M).
ASTM B399 Standard Specification for Concentric LayStranded Aluminum Alloy 6201T81
Conductors.
ASTM B 398/B 398M Specification for AluminumAlloy 6201T81 Wire for Electrical Purposes.
ASTM B 263 Test Method for Determination of CrossSectional Area of Stranded Conductors.
ASTM B 354 Terminology Relating to Uninsulated Metallic Electrical Conductors.
ASTM E 29 Practices for Using Significant Digits in Test Data to Determine Conformance with
Specifications.
ASTM B 193 Test Method for Resistivity of Electrical Conductor Materials.
ASTM B830 Specification for Uniform Test Methods and Frequency.
ANSI H35.1, American National Standard for Alloy and Temper Designation Systems for Aluminum.
ANSI H35.1 [M] American National Standard Alloy and Temper Designation Systems for Aluminum
(Metric)
4. CARACTERÍSTICAS DEL CONDUCTOR
Los conductores cableado concéntrico AAAC son fabricados con alambres redondos de aluminio
aleado 6201T81, temple duro, tratado térmicamente por solución, trabajado en frío y luego
envejecido artificialmente. El alambre de aluminio aleado que se use debe cumplir los requisitos
establecidos en la NTC 2729 (ASTM B 398/B 398 M).
La composición química del AAAC 6201 T81 es la siguiente:
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 2 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
2
NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO
Elementos Porcentaje
Cobre máximo 0.10
Hierro máximo 0.50
Silicio 0.500.90
Manganeso máximo 0.03
Magnesio 0.600.90
Zinc máximo 0.10
Cromo máximo 0.03
Boro máximo 0.06
Otros elementos individualmente máximo 0.03
Otros elementos totalidad, máximo 0.10
Aluminio El resto
Tabla 1. Composición Química del AAAC
El factor de paso del conductor debe ser clase AA y estar capacitado para alta conducción de
corriente y vanos extralargos. El paso preferido de los alambres en la capa exterior es de 13,5
veces su diámetro exterior, sin embargo el paso no debe ser menor de 10 veces ni mayor de 16
veces este diámetro. Cuando existe más de una capa el sentido de cableado deber ser opuesto
entre ellas.
Los hilos de aluminio deben cumplir el doblado después de cableado de acuerdo con lo estipulado
en la norma ASTM B398.
4.1 Resistencia del conductor
La resistencia nominal a la tracción de un conductor se debe tomar como aquel porcentaje, indicado
en la Tabla 2, de la suma de las resistencias de los alambres 6201, calculado con base en el
diámetro nominal del alambre y la resistencia a la tracción mínima promedio dada en la NTC 2729
(ASTM B 398/B 398 M).
Los valores de la resistencia a la tensión y la rotura serán redondeados a tres cifras significativas
únicamente en su valor final de acuerdo con el método de aproximación de la ASTM E29.
La carga de rotura del hilo después de cablear debe ser como mínimo 95% del valor antes de
cablear.
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 3 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
3
NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO
4.2 Densidad y resistencia eléctrica
La densidad del aluminio aleado es de 2690 kg/m 3 (0,097 libras/pulgada 3 ) a 20°C. La masa por
unidad de longitud y la resistencia eléctrica, la unidad de longitud de un conductor cableado está en
función de la longitud de paso. El cálculo deberá ser de acuerdo con lo establecido en la tabla 1. La
resistividad eléctrica del aluminio debe ser 0.32227 Ohm.mm/ 2 m, con una conductividad del
53.5%. El factor de incremento de resistencia eléctrica por temperatura es de 0.00347.
4.3 Variación del área
El área de la sección transversal de los hilos de aluminio no deberá ser menor al 98% del área
especificada. El área se calcula por medio de las medidas de los diámetros expresados con cifras de
cuatro decimales de los alambres de aluminio, componentes en tres puntos diferentes
perpendiculares a sus ejes. Cuando existen dudas se procederá de acuerdo con lo indicado en las
normas ASTM B258 y 263.
5. REQUISITOS TÉCNICOS
De acuerdo con lo establecido en la tabla 1, los conductores se componen de un núcleo de hilo o
hilos de acero y de capas de hilos de aluminio aplicadas de forma concéntrica tal como lo indica la
tabla 2.
Calibre del Cal ibre y cableado ACSR con igual Diámetro Resist.
Conductor diámetro Alambres Masa Nominal Resist. Nominal 20°C
Número de
Cmil mm2 Código Cmil2 AWG mm2 Cableado Alambres Pulgadas mm Clase Libras/1000 kg/km klps kN Ohn por 1000 Ohn por km
31280 159 Butle 266.800 135,2 26/7 19 0,1283 3,26 A 291,6 435,1 10,5 46,5 0,06443 0,2112
246900 125 Aliance 211.600 0 107,2 6/1 7 0,1878 4,77 AA 230,2 343,2 8,56 37,8 0,08162 0,2678
195700 99,3 Amherst 167.800 0 85,0 6/1 7 0,1672 4,25 AA,A 182,5 272,5 6,79 30,0 0,1030 0,3373
155400 78,6 Anaheim 133.100 0 67,4 6/1 7 0,1490 3,78 AA,A 144,9 215,6 5,39 23,8 0,12297 0,4264
123300 62,4 Azusa 105.600 0 53,5 6/1 7 0,1327 3,37 AA,A 114,9 171,3 4,27 18,9 0,1635 0,5365
77470 39,2 Ames 66.360 2 33,6 6/1 7 0,1052 2,67 AA,A 72,24 107,5 2,80 12,4 0,2601 0,8547
48690 24,7 Alton 41.740 4 21,1 6/1 7 0,0834 2,12 A 45,40 67,80 1,76 7,83 0,4139 1,356
30580 15,5 Akron 26.240 6 13,3 6/1 7 0,0661 1,68 A 28,52 42,58 1,11 4,92 0,6588 2,159
Tabla 2. Calibre conductores y cables
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 4 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
4
NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO
Conductor Resistencia
Dc – 20°C Ac – 60 Hz
Ohms/ml 25°C Ohms/Ml 50°C Ohms/Ml 75°C Ohms/Ml
6 4.058 4.13 4.48 4.83
4 2.550 2.60 2.59 3.04
2 1.602 1.63 1.77 1.91
1/0 1.008 1.03 1.11 1.20
2/0 0.7993 0.814 0.883 0.952
3/0 0.6343 0.646 0.701 0.756
4/0 0.5026 0.512 0.556 0.599
250. 0.4256 0.434 0.471 0.508
300. 0.3544 0.361 0.392 0.423
350. 0.3041 0.310 0.337 0.363
Tabla 3. Resistencia en DC y AC según HANDBOOK ALUMINUM ASSOCIATION
6. ENSAYOS
El Fabricante debe indicar claramente los ensayos tipo y de rutina a que someterá los conductores
ofrecidos:
Los ensayos ofrecidos deben cubrir los siguientes aspectos:
Control dimensional de alambres de aluminio 6201 T81 y del área del conductor.
Composición química de los alambres que conforman el conductor AAAC de aleación de aluminio.
Determinación de la resistividad, conductividad y resistencia eléctrica del alambre de aluminio.
Determinación de la resistencia eléctrica del conductor AAAC.
Ensayos mecánicos: tensión de rotura y elongación de los hilos del AAAC y de doblado para los
hilos de aluminio del AAAC. Tensión de rotura del conductor completo.
Factor de paso del conductor.
Prueba de inmunización (carretes de madera).
El Fabricante debe enviar un programa de pruebas para su aprobación en máximo treinta (30) días
calendario después de la orden de inicio del contrato, sin perjuicio del cumplimiento en la entrega de
los bienes.
Todas las muestras cuya preparación o prueba dure más de dos (2) días deben ser preparadas o
probadas antes de la llegada del inspector de LAS EMPRESAS. El Fabricante debe enviar un
programa de pruebas para su aprobación en máximo treinta (30) días calendarios después de la
orden de inicio del contrato, sin perjuicio del cumplimiento en la entrega de los bienes.
7. EMPAQUE
El conductor eléctrico deberá ser entregado en tramos de acuerdo a las especificaciones del
contrato. LAS EMPRESAS aceptarán una variación del ±1% en la totalidad de cable finalmente
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 5 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
5
NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO
entregada sin requerir acta de modificación bilateral. Por carrete se aceptará una variación del ±1%,
liquidando siempre las cantidades realmente entregadas. Los carretes podrán ser de madera,
metálicos, plásticos o híbridos teniendo presente lo estipulado en las normas NTC 3787 y NEMA WC
26, y deberán estar adecuadamente protegidos para que durante el transporte o almacenamiento no
se dañen por contacto, golpes, o exposición a la intemperie. Cuando el carrete es de madera, ésta
deberá ser inmunizada y de cultivos comerciales, no de bosques naturales. Los materiales
empleados en la inmunización de la madera deben ser biodegradables y no afectar el medio
ambiente en el proceso de aplicación ni en la disposición final del producto. Los carretes deberán
tener duelas o tablas de madera para protección del cable y del carrete. Cuando el carrete es plástico
deberá ser reciclable de acuerdo con las normas ASTM.
Cada carrete deberá tener una placa de identificación en cada uno de los costados con mínimo la
siguiente información:
1. EMPRESAS PÚBLICAS DE MEDELLÍN E.S.P.
2. Fabricante.
3. Número del carrete.
4. Tipo y clase de cable.
5. Material y calibre de los conductores.
6. Clase y tensión nominal de aislamiento.
7. Peso bruto en kg.
8. Peso neto en kg.
9. Longitud en m.
10. Fecha de fabricación.
11. Número del contrato.
12. Número de la orden de compra.
13. Carrete retornable
El transporte, almacenamiento y manipulación de los carretes se hará de acuerdo con lo estipulado
en la Norma Subterránea de EPM, RS5006.
La punta interior del cable no debe aflorar en las caras del carrete, y el orificio o hueco deberá
ser tapado a ras de la cara ya sea ésta metálica o de madera.
Las longitudes de empaque para los contratos de suministro EPM son los siguientes:
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 6 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
6
NORMAS DE MATERIALES PARA REDES AÉREAS
RA7231
CONDUCTOR AAAC DE ALEACIÓN DE ALUMINIO
Calibres Calibres Código OW Código OW Longitud
en AAAC equivalentes inventario proyectos empaque EPM
ACSR EPM EPM
Alton24.7mm 2 4awg
Ames39.2mm 2 2awg
Azusa62.4 mm 2 1/0awg
Anaheim78.6 mm 2 2/0awg
Amhertz99.3 mm 2 3/0awg
Alliance 125 mm 2 4/0awg
Buttle159mm 2 266.8kcmil
Tabla 4. Calibres Cable
Para cuando los conductores son suministrados por el contratista de obras para la ejecución de
redes de las EPM, se sugiere tener en cuenta lo indicado en las normas ASTM B399 y NTC – 2730,
en cuanto a las dimensiones de los carretes y longitudes de empaque.
8. CARACTERÍSTICAS TÉCNICAS GARANTIZADAS.
A continuación se anexa la tabla de características garantizadas que el fabricante debe llenar para
garantizar los requisitos técnicos y las normas exigidas en los numerales anteriores
1.Fabricante Unidades Exigido por EPM
2. Normas de fabricación y pruebas
3. Referencia de fabricación
4. Conductividad Alambrón de aleación aluminio %
5. Composición química del alambrón de aluminio aleado
6. Número de hilos de aluminio 6201 T81
7. Diámetro del hilo de aluminio 6201 T81 mm
8. Tensión de rotura del hilo de aluminio aleado
9. Elongación del hilo de aluminio aleado %
10. Resistividad eléctrica del aluminio Ohmmm 2 /m
20°C
11. Diámetro del conductor mm
12. Clase de cableado AA
13. Factor de paso del conductor mm
14. Resistencia eléctrica en DC a 20°C del conductor ohmkm
15. Esfuerzo de tensión del conductor Mpa
16. Capacidad de transporte de corriente a 25°C Amperios
Solviento
No sol no viento
17.Masa del conductor Kg/km
18. Longitud de empaque m
19. Longitudes del carrete mmxmmxmm
Diámetro, largo, ancho
20.Peso del carrete bruto kg
21. Carrete de madera SI/NO
22. Madera inmunizada SI/NO
Tabla 5. Características Técnicas Garantizadas
PRIMERA EDICIÓN: DIBUJÓ: APROBÓ:
ABRIL 2011 ÁREA INGENIERÍA DISTRIBUCIÓN SUBGERENCIA REDES DISTRIBUCIÓN
ÚLTIMA PUBLICACIÓN: REVISÓ: Página 7 de 7
FEBRERO 2012 ÁREA INGENIERÍA DISTRIBUCIÓN
7
