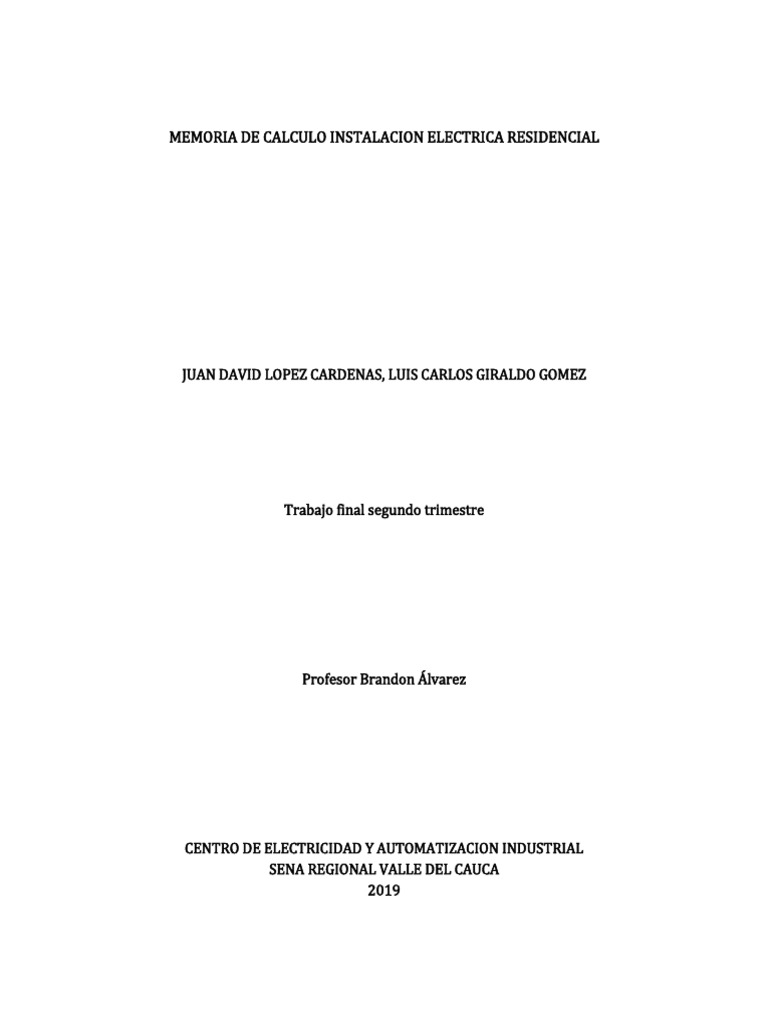

MEMORIA DE CALCULO INSTALACION ELECTRICA RESIDENCIAL

JUAN DAVID LOPEZ CARDENAS, LUIS CARLOS GIRALDO GOMEZ

Trabajo final segundo trimestre

Profesor Brandon Álvarez

CENTRO DE ELECTRICIDAD Y AUTOMATIZACION INDUSTRIAL

SENA REGIONAL VALLE DEL CAUCA
2019
 MEMORIA DE CALCULO INSTALACION ELECTRICA RESIDENCIAL

1.0 Descripción del proyecto

Se realizo el diseño de la instalación eléctrica para un hogar de un piso de . Se

describe a continuación el detalle de la instalación, cálculos empleados, normas bajo las
cuales se rige el proyecto, materiales y costos del proyecto.

Se rigió la instalación por la norma NTC 2050, el RETIE y la guía de EMCALI para
acometidas.

2.0 Características de la corriente

La corriente eléctrica suministrada por la empresa EMCALI cuenta con las siguientes
características generales que se muestran en la Tabla 2.0:

Tabla 2.0

Tipo de corriente Corriente alterna

Frecuencia 60 Hz
Sistema bifásico con neutro
Tensión de línea 220V
Tensión de fase 127V

3.0 Calculo de la acometida

Se realiza una acometida por tierra de 20m de longitud con conductor trifilar de cobre a
través de un ducto de PVC. En la Tabla 3.0 se resumen los cálculos realizados para el cálculo
de la potencia instalada.

Tabla 3.0 potencia instalada

Circuito Potencia instalada (VA)

Cocina 1500
Zona de lavado 1500
2 Aires acondicionados 5000
Uso general
(83.75 área habitable)x(32 VA)* 2680
Total 10 680
*Factor de potencia Tabla 220-33.b cargas de alumbrado general por tipo de ocupación NTC 2050
En la Tabla 3.1 se resumen los cálculos realizados para el cálculo de la potencia total
demandada.

Tabla 3.1 Potencia demandada

Zona Potencia demandada (VA) Factor de demanda*

Primeros 3 000 o menos.
Lavado, cocina, uso general 3938 De 3 001 a 120 000
35%

2 Aires acondicionados 3750 75%

Total 7 688 -
*Tabla 220-11 Factores de demanda para alimentadores de carga de alumbrado. NTC 2050

La corriente demandada se calcula según la ecuación 3.0

3.0

En la Tabla 3.2 se da la descripción de las especificaciones requeridas para la acometida de

la instalación y el conductor para la alimentación que irá por un ducto de PVC enterrado.

Tabla 3.2 descripción del medidor a utilizar y calibre de los conductores de la acometida y
alimentación.

Tipo de medidor Medidor trifilar de 80A a 100A

Conductor acometida 8 AWG*
Conductor alimentador 8 AWG*
Totalizador 2 x 50A
*Tabla 310-16 Capacidad de corriente permisible en conductores aislados para 0 a 2 000 V nominales
y 60 °C a 90 "C. No más de tres conductores portadores de corriente en una canalización, cable o
tierra (directamente enterrados) y temperatura ambiente de 30 °C.

4.0 Calculo de la caída de tensión

Según la 215-2, inciso b, nota 2, los conductores de alimentadores tal como están definidos
en la Sección 100, con un calibre que evite una caída de tensión superior al 3 % en la salida
más lejana para potencia, calefacción, alumbrado o cualquier combinación de ellas y en los
que la caída máxima de tensión de los circuitos alimentador y ramales hasta la salida más
lejana no supere el 5 %, ofrecen una eficiencia de funcionamiento razonable.

En la Imagen 4.0 se muestra que la caída de tensión es inferior a 3% por lo cual se mantiene
el calibre de conductor descrito en la tabla 3.2.

Imagen 4.0 Caída de tensión calculada en la aplicación

de la pagina www.procables.com.co

5.0 Tablero de distribución

En la Tabla 5.0 se muestran las potencias instaladas para los artefactos instalados en los
circuitos de uso general. A partir de estos valores se calcula el número de ramales para uso
general y en la Tabla 5.1 se describen todos los circuitos del tablero.

Tabla 5.0. Potencia de dispositivos uso general

Dispositivos Potencia unitaria (VA) Potencia total (VA)

14 luminarias LED 100 1 400
1 Ventilador de techo 150 150
1 lámpara fluorescente 100 100
19 tomacorrientes 180 3 420
Total - 5 070
Así, la corriente total para uso general será

El número total de ramales para uso general será de 4, pues , calculados para
interruptores termomagneticos de 15 A.

Tabla 5.1 circuitos totales de la instalación

No. circuito Protección Nombre Potencia Potencia

(A) (VA) (VA)
1 15 Sala. 1 370

Luces habitaciones,
3 15 patio, luz cocina, luz 1 220
lavado, nevera, extractor,
estufa.

5 20 Pequeños artefactos de 1 500

cocina.

7 20 Zona de lavado 1 500

9
11 20 Aire 2 2 500 2 500

2 15 Antejardín, garaje, baño 1 040

4 15 Tomacorrientes
habitaciones 1 440

6
8 20 Aire 1 2500 2500

10
12 - Reserva
Total - 8 910 9 160

6.0 Conductores

El calibre de cada conductor para cada circuito ramal será 12AWG de cobre tipo
THHN/THWN debido al tipo de protección empleada.
7.0 Lista de materiales

En la Tabla 7.0 se listan los materiales, precios unitarios y el total de los artefactos
empleados en la obra.

Tabla 7.0. Lista de materiales de la obra

Cantidad Descripción Precio Precio

unidad total
1 totalizador bifásico 50 A 55.900 55.900
Cable numero 8 AWG THHN/THWN Centelsa (4m Amarillo, 4m
16 m Azul, 4m Blanco y 4m Verde). 1.300 20.800
1 Tablero de distribución 2F, 4H, 120V – 220V, 12 circuitos 105.000 105.000
4 Interruptores termomagneticos monopolar de 15A 15.900 63.600
2 Interruptores termomagnetico monopolar de 20A 120V 15.900 31.800
2 Interruptores termomagneticos bipolares de 20A, 220V 28.500 57.000
Rollos de cable Amarillo 12AWG de cobre tipo THHN/THWN
3 127.000 381.000
Rollos de cable Azul 12AWG de cobre tipo THHN/THWN
3 127.000 381.000
Rollos de cable blanco 12AWG de cobre tipo THHN/THWN
3 127.000 381.000
Rollos de cable verde o desnudo 12AWG de cobre tipo
3 THHN/THWN 127.000 381.000
80 tubos conduit pavco de ½” 2.690 215.200
42 Cajas de 4x2 PVC pavco 1.350 56.700
19 Cajas octogonales de PVC 750 14.250
1 Caja 4x4 PVC con tapa 1.900 1.900
120 Adaptador de ½” PVC terminal conduit 240 28.800
50 Curvas de PVC conduit ½” 250 12.500
1 Tubo conduit pavco de ” 6.300 6.300
3 Curva conduit pavco ” 350 1.050
2 Adaptador de ” PVC terminal conduit 300 600
1 ¼ galón soldadura de PVC pavco 53.300 53.300
24 Tomacorrientes dobles Aviox 120V, 15A 5.900 141.600
2 Tomacorrientes GFCI 20A 19.900 39.800
6 Interruptores conmutables de 1 posición Aviox 6.200 37.200
1 Interruptor doble Aviox 6.500 6.500
8 Interruptor sencillos Aviox 5.900 47.200
14 lámpara LED 18W 14.000 56.000
1 Lámpara fluorescente 100W 35.000 35.000
1 Aplicación LED de pared 100 W 28.000 28.000
1 Tomacorriente de piso 120 V, 15 A 218.900 218.900
1 Ventilador con iluminación de 120 V 140.000 140.000
2 Tomacorriente doble 220V 15.000 15.000
2 Tomas para cable coaxial Aviox 6.500 13.000
4 Tubo conduit pavco de ¾ ” 4.300 13.200
6 Curvas conduit pavco ¾ ” 300 1.800
 4 Adaptadores de ¾ ” PVC terminal conduit 350 1.400
1 Rollo de cinta 3M 1700 3.000 3.000
1 Rollo de cinta 3M súper 33 plus 16.500 16.500
70 Conectores de rosca amarillos 270 18.900
50 Conectores de rosca rojos 290 14.500
50 Conectores empalmefacil amarillos 270 13.500
1 Jabalina lisa de acero y cobre 5/8" 2,5m de longitud 280.000 280.000
Total 3.389.700

8.0 Lista de herramientas a utilizar

Ranurador de pared

Sonda para cablear

Pinza amperimetrica

Alicates y pinza

Probador de fase

Destornillador de pala y estría

Cortador de tubo PVC

Metro

Porra

Cincel

Martillo

Espátula

Lápiz

Cimbra

Nivel de mano

Taladro

Pelacables
9.0 Mano de obra

El trabajo a realizar incluye plano eléctrico, diseño de la instalación, memoria de cálculos,

instalación de puntos eléctricos y de televisión, internet y telefonía, instalación de tablero
de distribución y totalizador. Por el trabajo se cobraran $ 1.900.000.

En la Tabla 9.0 se especifican los precios cobrados por la obra.

Tabla 9.0. Precios mano de obra

Cantidad Descripción Precio unidad Precio total

1 Diseño y cálculos de la instalación 400.000 400.000
1 Plano eléctrico 150.000 150.000
1 Instalación tablero de distribución 120.000 120.000
42 Puntos eléctricos 25.000 1.050.000
2 Puntos tv, internet y telefonía 40.000 80.000
2 Puntos aire acondicionado 50.000 100.000
Total - - 1.900.000
