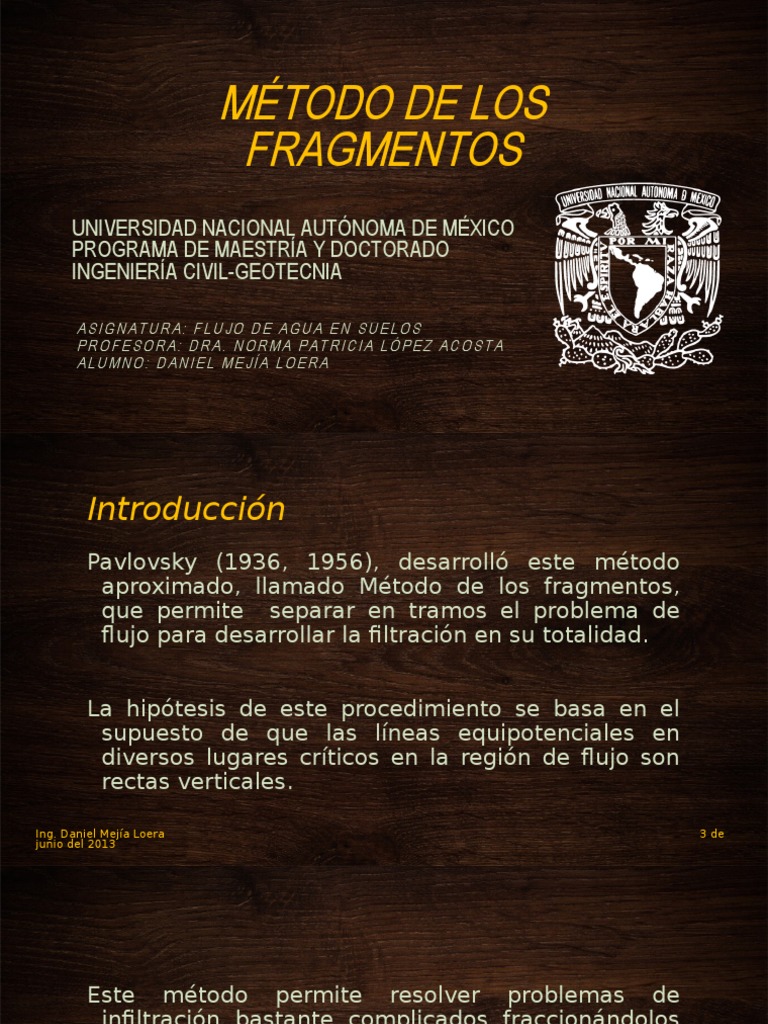

MÉTODO DE LOS
FRAGMENTOS
UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
PROGRAMA DE MAESTRÍA Y DOCTORADO
INGENIERÍA CIVIL-GEOTECNIA
ASIGNATURA: FLUJO DE AGUA EN SUELOS
PROFESORA: DRA. NORMA PATRICIA LÓPEZ ACOSTA
ALUMNO: DANIEL MEJÍA LOERA
Introducción
Pavlovsky (1936, 1956), desarrolló este método
aproximado, llamado Método de los fragmentos,
que permite separar en tramos el problema de
flujo para desarrollar la filtración en su totalidad.
La hipótesis de este procedimiento se basa en el
supuesto de que las líneas equipotenciales en
diversos lugares críticos en la región de flujo son
rectas verticales.
Ing. Daniel Mejía Loera 3 de
junio del 2013
Este método permite resolver problemas de
infiltración bastante complicados fraccionándolos
en partes, analizando los modelos de flujo para
cada una, y volviendo a montar las partes para
proporcionar una solución global.
Harr (1962) presenta la explicación del trabajo de
Pavlovsky.
Ing. Daniel Mejía Loera 3 de
junio del 2013
Conceptos básicos
El gasto a través de un único fragmento se calcula como:
donde:
K :coeficiente de conductividad.
hi :pérdida de carga a través del fragmento.
Φi :Factor de forma adimensional.
Ing. Daniel Mejía Loera 3 de
junio del 2013
Los bordes de los fragmentos consisten en líneas
equipotenciales, el flujo a través de cada
fragmento debe ser igual al total del flujo a través
del sistema. Así
Dado que la suma de las pérdidas de carga en cada
fragmento es igual a la pérdida total, el gasto total
puede ser expresado como:
Ing. Daniel Mejía Loera 3 de
junio del 2013
El concepto básico del método de los fragmentos es
fraccionar la región de flujo en partes para las que
el factor de forma toma las expresiones que se
muestran en la siguiente figura (Harr, 1991).
Hay nueve diferentes tipos de fragmentos
desarrollados; de estos, los seis primeros son para
flujo confinado mientras que los tres últimos son
para flujo no confinado.
Ing. Daniel Mejía Loera 3 de
junio del 2013
Tipos de fragmentos para flujo
confinado
Ing. Daniel Mejía Loera 3 de
junio del 2013
Ing. Daniel Mejía Loera 3 de
junio del 2013
Tipos de fragmentos para flujo no
confinado
Ing. Daniel Mejía Loera 3 de
junio del 2013
Descarga para pantalla en el Fragmento tipo II y III
centro de simetría
Ing. Daniel Mejía Loera 3 de
junio del 2013
Ejemplos
A continuación se presentan dos ejemplos prácticos del uso
del método de los fragmentos y se realiza una comparación
con el método práctico de las redes de flujo.
1) Determinar el gasto que pasa a través de la cimentación
de la tablestaca de la siguiente figura.
Ing. Daniel Mejía Loera 3 de
junio del 2013
a) Método de Haga clic en el icono para agregar
una imagen
la red de
flujo.
El gasto obtenido por
medio de la red de flujo
es:
Ing. Daniel Mejía Loera 3
de junio del 2013
b) Método de los
fragmentos.
Calculando los factores de
forma:
s=15
T=30
b=0
Ing. Daniel Mejía Loera 3
de junio del 2013
De la siguiente gráfica
obtenemos la relación
q/kh=0.5
El factor de forma resulta:
Calculando el gasto
obtenemos:
Ing. Daniel Mejía Loera 3
de junio del 2013
Ejemplos
2) Determinar el gasto que pasa a través de la presa.
Ing. Daniel Mejía Loera 3
de junio del 2013
a) Método de Haga clic en el icono para agregar
la red de flujo. una imagen
El gasto obtenido por
medio de la red de flujo
es:
Ing. Daniel Mejía Loera 3
de junio del 2013
b) Método de los Haga clic en el icono para agregar
fragmentos. una imagen
- Empleamos el
fragmento tipo VIII
Ing. Daniel Mejía Loera 3
de junio del 2013
Empleando la Haga clic en el icono para agregar
siguiente expresión se una imagen
obtuvo:
Ing. Daniel Mejía Loera 3
de junio del 2013
Haga clic en el icono para agregar
una imagen
- Empleamos el
fragmento tipo VII
Ing. Daniel Mejía Loera 3
de junio del 2013
Empleando la Haga clic en el icono para agregar
siguiente expresión se una imagen
obtuvo:
Ing. Daniel Mejía Loera 3
de junio del 2013
Haga clic en el icono para agregar
una imagen
- Empleamos el
fragmento tipo IX
Ing. Daniel Mejía Loera 3
de junio del 2013
Empleando la Haga clic en el icono para agregar
siguiente expresión se una imagen
obtuvo:
Ing. Daniel Mejía Loera 3
de junio del 2013
Conclusión
El empleo del uso del método de los fragmentos es
una herramienta que nos permite obtener un
cálculo aproximado del gasto en problemas de
mayor complejidad, donde resolver estos
problemas mediante el método de la red de flujo
sería mas complicado.
Para los dos casos analizados, a continuación se
presenta una tabla donde se comparan los
resultados que fueron obtenidos con el uso del
Ing. Danielmétodo
Mejía Loera de la red de flujo y el método de los 3
de junio del 2013
fragmentos.
Resultados obtenidos de ambos
métodos
Método P1 P2
empleado Q en m3/s Q en m3/s
Red de flujo 7.5 3.21
a)F-TVIII b)F-TVII c)F-TIX
Fragmentos 7.5
3.57 3.91 3.80
Ing. Daniel Mejía Loera 3
de junio del 2013
Gracias por su atención.
