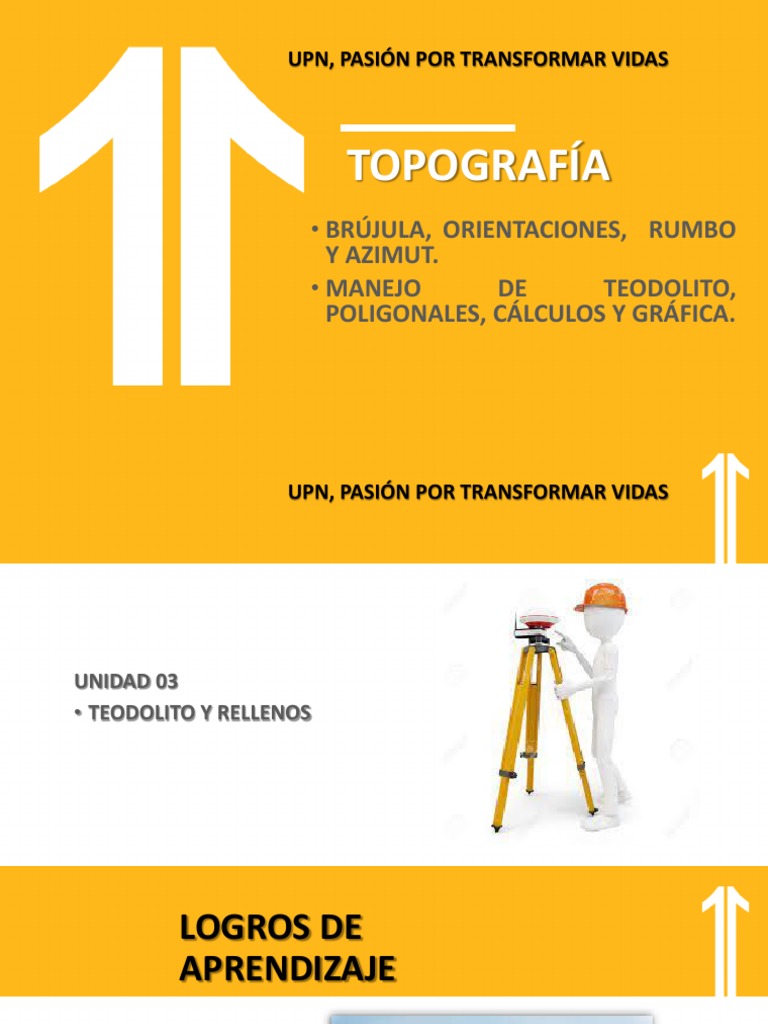

UPN, PASIÓN POR TRANSFORMAR VIDAS

TOPOGRAFÍA
• BRÚJULA, ORIENTACIONES, RUMBO
Y AZIMUT.
• MANEJO DE TEODOLITO,
POLIGONALES, CÁLCULOS Y GRÁFICA.
 UPN, PASIÓN POR TRANSFORMAR VIDAS

UNIDAD 03
• TEODOLITO Y RELLENOS
 LOGROS DE
APRENDIZAJE

LOGRO DE LA SESIÓN
Al finalizar la unidad, el
estudiante elabora una gráfica
de la poligonal de estudio
utilizando el Teodolito y la
brújula, evidenciando el uso
adecuado de criterios y formulas
correspondientes a la dimensión
del área de trabajo.
✓¿QUÉ ES Y PARA QUÉ SIRVE EL
RUMBO?
✓¿QUÉ ES AZIMUT?
✓¿PARA QUÉ SIRVE UN TEODOLITO?
 BRÚJULA,
ORIENTACIONES,
RUMBO Y AZIMUT
Una brújula es un instrumento de orientación que utiliza una aguja imantada para
señalar el *norte magnético terrestre. Así, aprovechamos el poder del magnetismo
terrestre para transformarlo en un indicativo de orientación y poder establecer puntos,
hitos o marcar un**rumbo determinado.
ELEMENTOS DE GEOMETRÍA
SISTEMA DE COORDENADAS RECTANGULARES

Dos líneas rectas que se corten en

ángulo recto constituyen un sistema
de ejes de coordenadas
rectangulares, conocido también
como sistema de Coordenadas
Cartesianas.

En la intersección de las rectas se

tiene el origen O de coordenadas. Al
eje x-x se le denomina eje de las
Sistema de Coordenadas Rectangulares. abscisas y al eje y-y eje de las
ordenadas.
 En la figura, el punto "P" queda
perfectamente definido por la distancia
medida sobre cada uno de los ejes desde
el origen hasta la proyección del punto
"P"; así pues, la distancia "x", medida
desde el eje de las ordenadas hasta el
punto "P", se llama abscisa del punto, y
la distancia "y", medida desde el eje de
las abscisas hasta el punto "P", se
denomina ordenada del punto.

En Topografía, el eje de las ordenadas se asume como eje Norte-Sur, y el

de las abscisas como eje Este-Oeste; de esta manera, a la ordenada del
punto "P" se le denomina NORTE del punto y a la Abscisa, ESTE del punto.
Por las definiciones dadas, las
coordenadas de un punto se
anotan de la siguiente manera:

𝑃(𝑁𝑝 ; 𝐸𝑝 )

en donde:

𝑁𝑝 = 𝐶𝑜𝑜𝑟𝑑𝑒𝑛𝑎𝑑𝑎 𝑛𝑜𝑟𝑡𝑒 𝑑𝑒𝑙 𝑝𝑢𝑛𝑡𝑜 𝑃

𝐸𝑝 = 𝐶𝑜𝑜𝑟𝑑𝑒𝑛𝑎𝑑𝑎 𝑒𝑠𝑡𝑒 𝑑𝑒𝑙 𝑝𝑢𝑛𝑡𝑜 𝑃

 La figura representa los cuadrante
utilizados en trigonometría y
geometría analítica.

Cuadrantes trigonométricos y analíticos.

Nótese que, en este caso, el sentido positivo de rotaciones es

el antihorario, y que el origen de rotaciones coincide con el eje X-X.
La figura representa los cuadrantes utilizados en topografía. En este
caso, el sentido positivo de rotaciones es el horario, y el origen de
rotaciones coincide con la dirección norte.

Los cuadrantes topográficos se

denominan de la siguiente
manera:

Cuadrantes topográficos.
AZIMUT
Azimut es el ángulo horizontal de una línea medido, en el sentido de
las agujas del reloj, a partir de un plano de referencia, formado por
el meridiano que pasa por el punto origen y el que pasa por
el punto observado. En topografía el azimut se mide a partir del
norte, en sentido horario, y va de 0 o a 360°.

Los azimuts pueden ser de tres tipos: verdaderos o geodésicos,

magnéticos y supuestos, dependiendo del meridiano utilizado en el
proyecto.
Azimut Verdadero: es el medido a partir de un meridiano
geográfico.

Azimut Magnético: es el definido por el norte magnético, se miden

con la brújula.

Azimut Supuesto: llamado azimut de cuadricula, se establece

asignándole la dirección norte-sur a una línea.
El azimut de A a B se conoce como azimut
directo, el azimut inverso es el leído del
punto B al punto A, y se calcula sumando
180° al azimut directo si éste es menor o
igual a 180°, o quitándole 180° en caso de
ser mayor.
Si la alineación de referencia es el
ejenorte, el ángulo horizontal
se denomina AZIMUT (ϕ).

En la figura se indican los Azimuts

correspondientes a alineaciones
ubicadas en diferentes cuadrantes.

Azimuts en diferentes cuadrantes.

 360°𝑁 0°𝑁

270°𝑊 90°𝐸

180°𝑆
 360°𝑁 0°𝑁

270°𝑊 90°𝐸

180°𝑆
 360°𝑁 0°𝑁

270°𝑊 90°𝐸

180°𝑆
 360°𝑁 0°𝑁

270°𝑊 90°𝐸

180°𝑆
 RUMBO

El rumbo de una línea es el ángulo horizontal agudo entre un meridiano

de referencia y la línea que contiene el punto observado. El ángulo se
mide ya sea desde el norte o desde el sur, en sentido este u oeste, y su
valor no es mayor de 90°.

El valor del rumbo se indica con la letra N o S dependiendo del cuadrante

en el que se encuentra (norte o sur), seguido del valor numérico del
ángulo y la letra E o W, para señalar si está al este u oeste del meridiano.

Los rumbos a igual que los azimuts pueden ser de tres tipos: verdaderos o
geodésicos, magnéticos y supuesto, dependiendo del meridiano que se
utilice.
RELACIÓN ENTRE AZIMUTS Y RUMBO

Podemos convertir todo azimut medido desde el N a rumbo. Para

esto es importante reconocer el cuadrante donde se esta
localizado.

Se debe realizar toda operación matemática de ángulos

incluyendo minutos y segundos. En rumbos jamás podemos
tener un ángulo mayor de 90 grados, si ese fuera el caso en una
suma eso quiere decir que estamos en el otro cuadrante.
 360°𝑁
0°𝑁

𝑁𝑊 𝑁𝐸

270°𝑊 90°𝐸

90°𝑊 90°𝐸

𝑆𝑊
𝑆𝐸
0°𝑆

180°𝑆
 MANEJO DE
TEODOLITO,
POLIGONALES,
CÁLCULOS Y
GRÁFICA
TEODOLITO
¿PREGUNTAS O DUDAS?
GRACIAS
