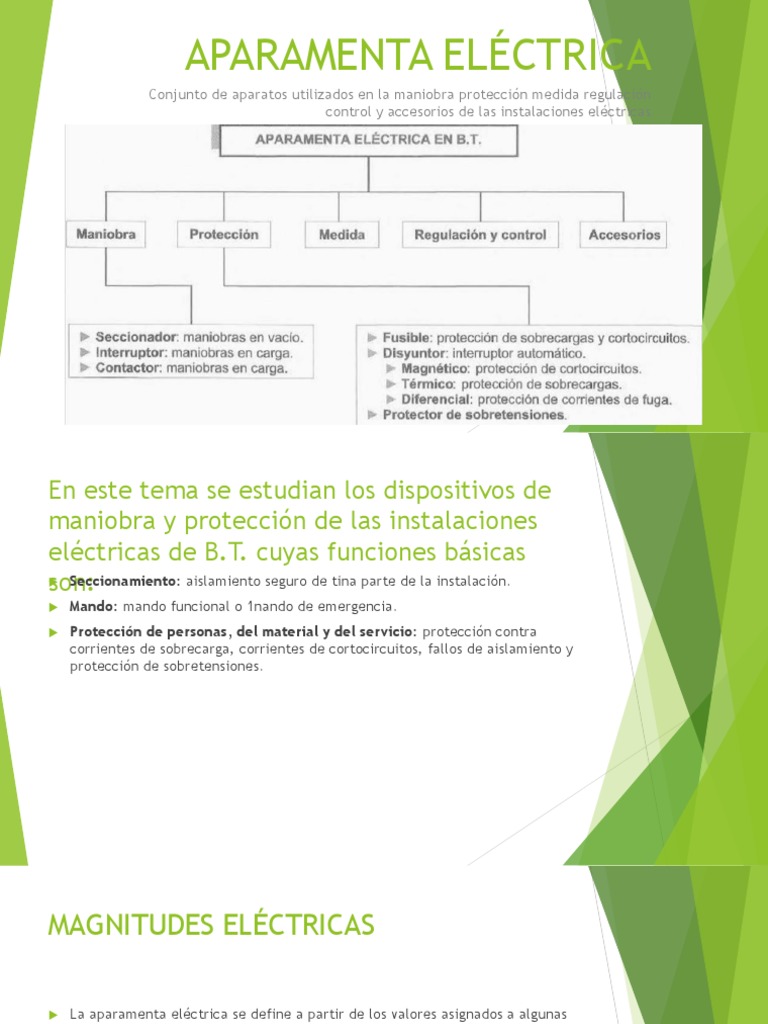

APARAMENTA ELÉCTRICA

Conjunto de aparatos utilizados en la maniobra protección medida regulación


control y accesorios de las instalaciones eléctricas
En este tema se estudian los dispositivos de
maniobra y protección de las instalaciones
eléctricas de B.T. cuyas funciones básicas
son:
 Seccionamiento: aislamiento seguro de tina parte de la instalación.
 Mando: mando funcional o 1nando de emergencia.
 Protección de personas, del material y del servicio: protección contra
corrientes de sobrecarga, corrientes de cortocircuitos, fallos de aislamiento y
protección de sobretensiones.
MAGNITUDES ELÉCTRICAS

 La aparamenta eléctrica se define a partir de los valores asignados a algunas


de sus 111agnitudes funciona1es: tensión, corriente, potencia, temperatura,
etc. Estos valores son los llamados valores nominales o asignados.
 Se denomina valor nominal de una cualidad determinada de un aparato a.
valor de la magnitud que define al aparato para esa cualidad
Los parámetros característicos comunes
más utilizados son:
 Tensión nominal (UN). Es el valor eficaz de la tensión para el cual el
dispositivo ha sido diseñado.
 Tensión nominal de impulso (U¡mJ· Es el valor de tensión de pico de la onda de impulso de
tensión, de forma y polaridad determinada. que es capaz de resistir el equipo sin fallo,
bajo condiciones especificas de e11sayo.

 Intensidad nominal (IN). Tatnbién calibre del dispositivo, es la comente de régi1nen


continuo que debe ser capaz de conducir indefinidameo,~ sin que se produzca ningún
deterioro en su funcionamiento.
 Poder de corte (PdC). Es la máxiina intensidad, expresada en \·alor eficaz, que puede
interrumpir un aparato sin sufiir ningún daño.

 Poder de cierre. Es la n1áxima intensidad, en valor instantáneo. que el dispositivo es


capaz de admitir sin sufrir ning(1n daño. Se denomina de cierre porque este valor se
produce normalmente en el cierre (reenganche) de los circuitos.
