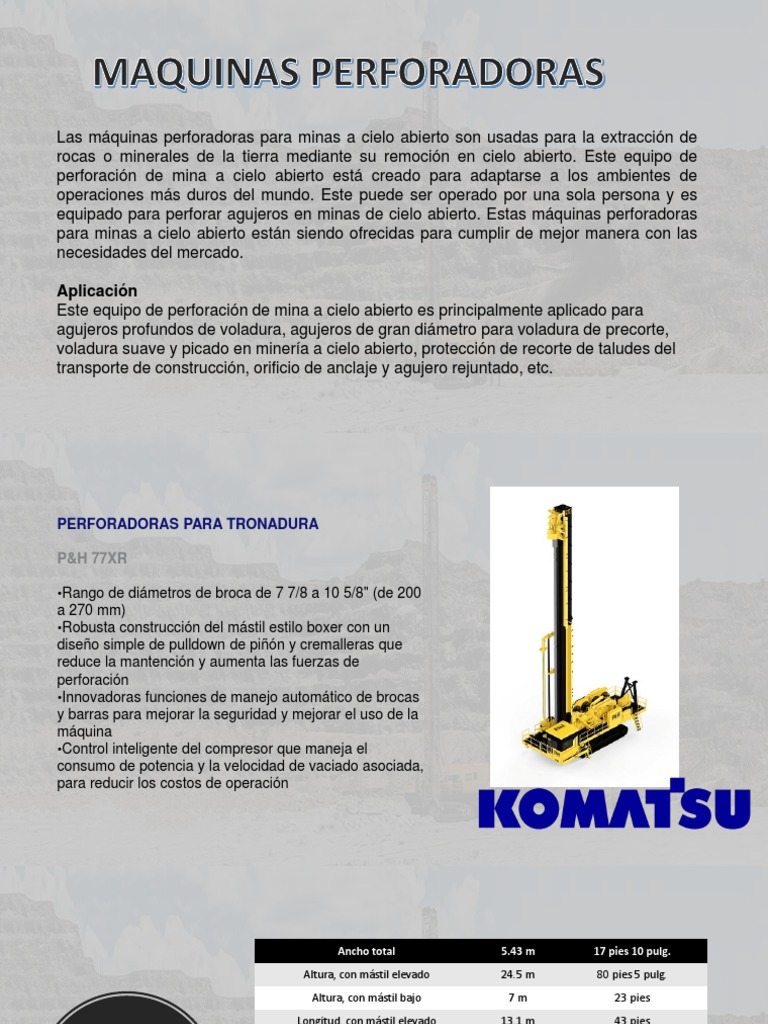

Las máquinas perforadoras para minas a cielo abierto son usadas para la extracción de

rocas o minerales de la tierra mediante su remoción en cielo abierto. Este equipo de

perforación de mina a cielo abierto está creado para adaptarse a los ambientes de
operaciones más duros del mundo. Este puede ser operado por una sola persona y es
equipado para perforar agujeros en minas de cielo abierto. Estas máquinas perforadoras
para minas a cielo abierto están siendo ofrecidas para cumplir de mejor manera con las
necesidades del mercado.

Aplicación
Este equipo de perforación de mina a cielo abierto es principalmente aplicado para
agujeros profundos de voladura, agujeros de gran diámetro para voladura de precorte,
voladura suave y picado en minería a cielo abierto, protección de recorte de taludes del
transporte de construcción, orificio de anclaje y agujero rejuntado, etc.
PERFORADORAS PARA TRONADURA

P&H 77XR

•Rango de diámetros de broca de 7 7/8 a 10 5/8" (de 200

a 270 mm)
•Robusta construcción del mástil estilo boxer con un
diseño simple de pulldown de piñón y cremalleras que
reduce la mantención y aumenta las fuerzas de
perforación
•Innovadoras funciones de manejo automático de brocas
y barras para mejorar la seguridad y mejorar el uso de la
máquina
•Control inteligente del compresor que maneja el
consumo de potencia y la velocidad de vaciado asociada,
para reducir los costos de operación
 Ancho total 5.43 m 17 pies 10 pulg.
Altura, con mástil elevado 24.5 m 80 pies 5 pulg.
Altura, con mástil bajo 7m 23 pies
Longitud, con mástil elevado 13.1 m 43 pies
Longitud, con mástil bajo 24 m 78 pies 9 pulg.

DIMENSIONES Ancho total de orugas 4.12 m 13 pies 6 pulg.

GENERALES Longitud total de orugas 7.02 m 23 pies

Ancho de gatos en extremo opuesto al de
1.4 m 4 pies 7 pulg.
perforación
Ancho de gatos de perforación 2.85 m 9 pies 4 pulg.
Longitud entre gatos 7.14 m 23 pies 5 pulg.
Altura a la parte superior de la cabina del
4.36 m 14 pies 4 pulg.
operador
RANGOS OPERATIVOS

Diámetro del agujero De 200 mm a 270 mm De 7 7/8 pulg. a 10 5/8 pulg.

Máximo de una pasada 16.8 m 55 pies

Máximo de varias pasadas 85 m 280 pies

Carga máxima de barrenas 34,925 kg 77,000 libras

P&H 250XPC

•Hasta 40,823 kg (90,000 libras) de carga de barrenas

•Maneja diámetros de orificios de 200 a 311 mm (de 7 7/8
a 12 ¼ pulg.)
•Profundidad máxima del orificio de 59.4 m (195 pies)
para mástil de una pasada
•Potencia diésel para una máxima movilidad
•Empuje potente de cremallera y piñón de accionamiento
superior
•Bastidores de oruga de máxima resistencia y propulsión
superior
•Mástiles robustos diseñados para resistir la fatiga de un
ciclo intenso
•Excelente visibilidad para el operador gracias al uso de
ventanas amplias y video cámaras
•Ambiente productivo para el operador, incluyendo
sistemas de protección del operador contra errores
RANGOS OPERACIONALES
Diámetro del orificio de 200 a 311 mm de 7 7/8 a 12 1/4 pulg.

Mástil de una pasada:

19.8 m 65 pies
Profundidad estándar del orificio
59.4 m 195 pies
Profundidad máxima del orificio

Mástil de varias pasadas:

73.1 m 240 pies
Profundidad estándar del orificio
85.3 m 280 pies
Profundidad opcional del orificio

Carga máxima de barrenas 40,823 kg 90,000 libras

MASTIL

Construcción Formas estructurales de tipo reticulado en aleación de acero

Mástil de una pasada 19.8 m 65 pies
Mástil de varias pasadas 12.2 m 40 pies
Levante y descenso 267 mm 10.5 pulg
Hasta 30º en incrementos de 5 grados (solo disponible con varias
Perforación en ángulo
pasadas)
 LEVANTE/EMPUJE

Diseño Transmisión directa/doble hidrostática por cremallera y piñón

Carga de barrenas(máxima) 40,823 kg 90,000 libras
Velocidad de alimentación de
13.72 m/min. 45 pies/min.
perforación a:
Velocidad de levante a: 27.43 m/min. 90 pies/min.

PESOS APROXIMADOS

Peso operativo (máximo) 142,882 kg 315,000 libras

Peso de envío con mástil 124,738 kg 275,000 libras
Presión sobre el suelo de zapatas 127 kPa 18.4 psi
Presión sobre el suelo de gatos
765 kPa 111 psi
hidráulicos
 Ancho total 7.83 m 25 pies 8 pulg.
Altura, con mástil elevado 27.77 m 91 pies 2 pulg.
Altura, con mástil bajo 8.38 m 27 pies 5 pulg.
Longitud, con mástil elevado 16.83 m 55 pies 3 pulg.
Longitud, con mástil bajo 28.72 m 94 pies 3 pulg.
DIMENSIONES
GENERALES Ancho total de orugas 5.52 m 18 pies 1 pulg.
Longitud total de orugas 7.04 m 23 pies 1 pulg.
Ancho de gatos 3.91 m 12 pies 10 pulg.
Longitud entre gatos 9.51 m 31 pies 2.5 pulg.
Altura a la parte superior de la
4.81 m 15 pies 10 pulg.
cabina del operador
P&H 320XPC

•Hasta 68,038 kg (150,000 libras) de carga de barrenas

•Maneja diámetros de orificios de 270 a 444 mm (de 10
5/8 a 17 ½ pulg.)
•Profundidad máxima del orificio de 19.8 m (65 pies) para
una pasada
•Alimentación eléctrica que reduce las emisiones y los
costos operacionales
•Empuje potente de cremallera y piñón de accionamiento
superior
•Bastidores de oruga de máxima resistencia y propulsión
superior
•Mástiles robustos diseñados para resistir la fatiga de un
ciclo intenso
•Excelente visibilidad para el operador gracias al uso de
ventanas amplias y video cámaras
•Ambiente productivo para el operador, incluyendo
sistemas de protección del operador contra errores
RANGOS OPERACIONALES
Diámetro del orificio de 270 a 444 mm de 10 5/8 a 17 1/2 pulg.

Profundidad máxima del orificio para

una pasada: 19.8 m 65 pies
Estándar 21.3 m 70 pies
Opcional
Profundidad máxima del orificio para
varias pasadas: 39.6 m 130 pies
Portatubo simple 59.4 m 195 pies
Portatubo doble

Carga máxima de barrenas 68,038 kg 150,000 libras

MASTIL

Construcción Formas estructurales de tipo reticulado en aleación de acero

Mástil de una pasada:
19.81 m 65 pies
Estándar
21.3 m 70 pies
Opcional
Levante y descenso 267 mm 10.5 pulg
LEVANTE / EMPUJE
Diseño Accionamiento a motor eléctrico DC por cremallera y piñón
Carga de barrenas(máxima) 68,038 kg 150,000 libras
Velocidad de alimentación de
4.9 m/min. 16 pies/min.
perforación a:
Velocidad de levante a: 37.0 m/min. 105 pies/min.

PESOS ( aproximados )

Peso operativo (máximo) 181,437 kg 400,000 libras

Peso de envío con mástil 153,949 kg 339,400 libras

Presión sobre el suelo de zapatas:

200 kPa 29.0 psi
Zapatas de 914 mm (36 pulg.)
156 kPa 22.6 psi
Zapatas de 17 mm (44 pulg.)

Presión sobre el suelo de gatos

hidráulicos: 890 kPa 129 psi
Tamaño estándar: 317 kPa 46 psi
Tamaño opcional:
 Ancho total 8.51 m 27 pies 11 pulg.
Altura, con mástil elevado 30.6 m 100 pies 6 pulg.
Altura, con mástil bajo 10.2 m 33 pies 6 pulg.
Longitud, con mástil elevado 18.5 m 60 pies 8 pulg.
Longitud, con mástil bajo 32.88 m 107 pies 10 pulg.
DIMENSIONES Ancho total de orugas 6.1 m 20 pies
GENERALES
Longitud total de orugas 7.3 m 24 pies
Ancho de gatos 4.6 m 15 pies 2 pulg.
Longitud entre gatos 10.3 m 33 pies 7 pulg.
Altura a la parte superior de la cabina del
4.86 m 15 pies 11 pulg.
operador
P&H 285XPC

•Hasta 53,524 kg (118,000 libras) de carga de barrenas

•Maneja diámetros de orificios de 229 a 349 mm (de 9 a
13 ¾ pulg.)
•Profundidad máxima del orificio de 59.4 m (195 pies)
para mástil de una pasada
•Potencia diésel para una máxima movilidad
•Empuje potente de cremallera y piñón de accionamiento
superior
•Bastidores de oruga de máxima resistencia y propulsión
superior
•Mástiles robustos diseñados para resistir la fatiga de un
ciclo intenso
•Excelente visibilidad para el operador gracias al uso de
ventanas amplias y video cámaras
•Ambiente productivo para el operador, incluyendo
sistemas de protección del operador contra errores
 RANGOS OPERACIONALES
Diámetro del orificio de 229 a 349 mm de 9 a 13 3/4 pulg.
Mástil de una pasada:
19.8 m 65 pies
Profundidad estándar del orificio
59.4 m 195 pies
Profundidad máxima del orificio
Carga máxima de barrenas 53,524 kg 118,000 libras
MASTIL
Construcción Formas estructurales de tipo reticulado en aleación de acero
Mástil de una pasada 19.8 m 65 pies
Levante y descenso 267 mm 10.5 pulg

LEVANTE / EMPUJE

Diseño Transmisión directa/doble hidrostática por cremallera y piñón

Carga de barrenas(máxima) 53,524 kg 118,000 libras
Velocidad de alimentación de
13.72 m/min. 45 pies/min.
perforación a:
Velocidad de levante a: 27.43 m/min. 90 pies/min.
 Ancho total 7.83 m 25 pies 8 pulg.
Altura, con mástil elevado 27.77 m 91 pies 2 pulg.
Altura, con mástil bajo 8.38 m 27 pies 5 pulg.
Longitud, con mástil elevado 16.83 m 55 pies 3 pulg.
Longitud, con mástil bajo 28.72 m 94 pies 3 pulg.
DIMENSIONES
GENERALES Ancho total de orugas 5.52 m 18 pies 1 pulg.
Longitud total de orugas 7.04 m 23 pies 1 pulg.
Ancho de gatos 3.91 m 12 pies 10 pulg.
Longitud entre gatos 9.51 m 31 pies 2.5 pulg.
Altura a la parte superior de la
4.81 m 15 pies 10 pulg.
cabina del operador
 Peso operativo 146,510 323,000
(máximo) kg libras
Peso de envío con 128,367 283,000
mástil kg libras
PESOS Presión sobre el suelo
APROXIMADOS 129 kPa 18.8 psi
de zapatas

Presión sobre el suelo

787 kPa 114 psi
de gatos hidráulicos
