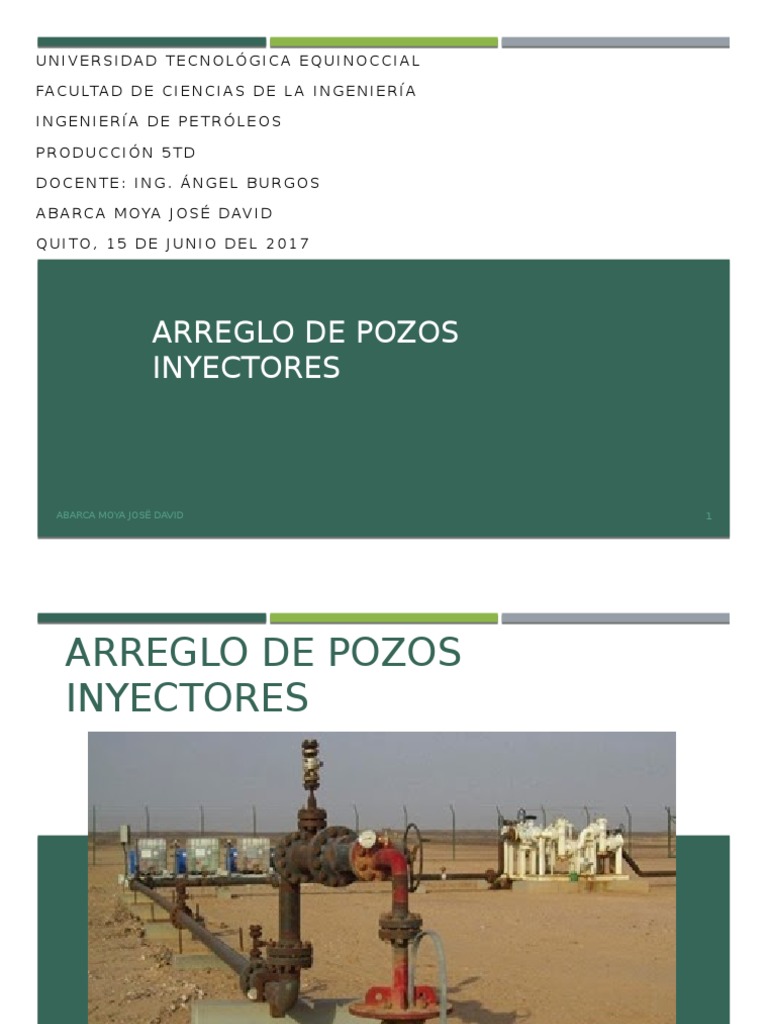

U N I V E R S I DA D TE CN O LÓG I C A E QU I NO C C I A L

FA C U LTA D D E C I E N C I A S D E L A I N G E N I E R Í A

INGENIERÍA DE PETRÓLEOS

PRODUCCIÓN 5TD

DOCENTE: ING. ÁNGEL BURGOS

A B A RC A M OYA J O S É D AV I D

QUITO, 15 DE JUNIO DEL 2017

ARREGLO DE POZOS
INYECTORES

ABARCA MOYA JOSË DAVID 1


ARREGLO DE POZOS
INYECTORES

ABARCA MOYA JOSË DAVID 2


ARREGLOS DE POZOS

 Al momento de planificar el proceso de


recuperación secundaria, el campo estará
desarrollado sobre la base de un arreglo regular
donde los pozos inyectores y productores forman
figuras geométricas conocidas y muy variadas.

 En la actualidad los arreglos de pozos se efectúan


de manera uniforme, utilizando arreglos
geométricos compuestos por pozos inyectores y
productores.

 Los factores que influyen en la selección del tipo de


arreglo son:
 La forma original en la que ha sido producido el
yacimiento.
 Permeabilidad del yacimiento.
ABARCA MOYA JOSË DAVID 3
 Viscosidad del fluido.
 Etc.
TIPOS DE ARREGLO DE POZOS:

ABARCA MOYA JOSË DAVID 4


ARREGLO TRIANGULAR O DE 7 POZOS:

 Arreglo triangular o
de 7 pozos invertidos.
 Pozos inyectores en el
centro del hexágono
y pozos productores
en el vértice.
 RPI / PP = ½

ABARCA MOYA JOSË DAVID 5


ARREGLO DE 5 POZOS:
 Este tipo de arreglo es el mas
usado.

 Es alternamente conductivo.

 Buena eficiencia de barrido.

 Este tipo de arreglos puede


ser muy flexible para generar
otro tipo de arreglos.

ABARCA MOYA JOSË DAVID 6


ARREGLO DE 9 POZOS:

 Pozos inyectores en los


vértices y puntos medios de
los lados de un cuadrado y
pozo productor en el centro
del mismo.

 RPI/PP = 3.

 Flexibilidad del arreglo


es una de sus mayores
ventajas

ABARCA MOYA JOSË DAVID 7


PRINCIPALES PARAMETROS QUE CARACTERIZAN LOS
ARREGLOS DE POZOS:
 La relación d/a, donde :
 d : Distancia mas corta entre
líneas de pozos de distintos
tipos, situadas una a
continuación de otra en un a
misma columna.
 a: Distancia mas corta entre
pozos del mismo tipo que se
encuentran en una misma fila,
una a continuación de la otra.

 La unidad del arreglo:


 Es la menor porción del arreglo
que lo representa. También se
conoce elemento de simetría
del arreglo por su simetría en el
flujo y debe incluir al menos un
ABARCA MOYA JOSË DAVID
pozo inyector y un productor. 8
Arreglos de empuje directo según diagrama de Craig
QUÉ ES WATERFLOODING ?

 Método de recuperación secundaria en el cual se inyecta agua


en la formación del yacimiento para desplazar el petróleo
residual. El agua procedente de los pozos de inyección barre
físicamente el petróleo desplazado hacia los pozos productores
adyacentes. Los problemas potenciales asociados con las
técnicas de inundación de agua incluyen la recuperación
ineficiente debida a la permeabilidad variable, o condiciones
similares que afecten el transporte de fluidos dentro del
yacimiento, y la irrupción temprana de agua que puede causar
problemas de producción y de procesamiento en la superficie.

ABARCA MOYA JOSË DAVID 9
