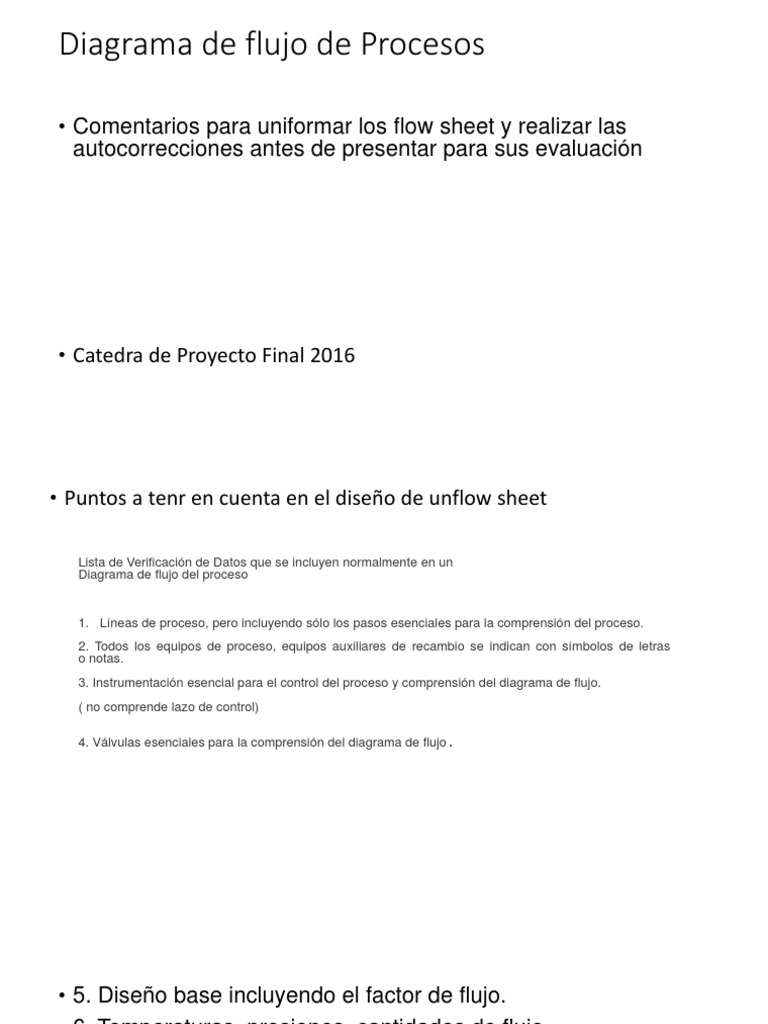

Diagrama de flujo de Procesos

• Comentarios para uniformar los flow sheet y realizar las

autocorrecciones antes de presentar para sus evaluación

• Catedra de Proyecto Final 2016

• Puntos a tenr en cuenta en el diseño de unflow sheet

Lista de Verificación de Datos que se incluyen normalmente en un

Diagrama de flujo del proceso

1. Líneas de proceso, pero incluyendo sólo los pasos esenciales para la comprensión del proceso.
2. Todos los equipos de proceso, equipos auxiliares de recambio se indican con símbolos de letras
o notas.
3. Instrumentación esencial para el control del proceso y comprensión del diagrama de flujo.
( no comprende lazo de control)

4. Válvulas esenciales para la comprensión del diagrama de flujo.

• 5. Diseño base incluyendo el factor de flujo.
• 6. Temperaturas, presiones, cantidades de flujo.
• 7. Balance de masa y/o molar, mostrando composiciones,
cantidades y otras propiedades de las principales
corrientes, Resumen
• 8. Requerimiento de servicios auxiliares.
• 9. Los datos incluidos para equipo auxiliares:
• 9. Los datos incluidos para equipo auxiliares:
• a. Compresores: m3/h (30° CF, 1 bar); Kg/cm2, kW; numero de
• etapas; detalles de las etapas si es importante.
• b. Motores: Tipo; HP conectado; utilidades como kW, vapor Kg / hr,
• o Cal/ h. Los tanques: DNI o OD, costura a costura longitud.
• c. Intercambiadores: cm3 Kcal/ h, temperaturas, y las cantidades de flujo dentro y fuera;
de lado a lado y el tubo de la cáscara.
• d. Hornos: Kcal/ h, temperaturas dentro y fuera,combustible.
• e. Bombas: m3/h (30°C),P Bar, HP, tipo, unidades.
• f. Torres: Número y tipo de placas o la altura y el tipo de empaque la identificación de
todas las placas a la que fluye entrar o sale; ID u OD; costura a la longitud de la costura.
• h. Otros equipos: los datos suficientes para la identificación de la función y tamaño.
• Unidades SIMELA
• Convenciones para los Diagramas de Flujos de Procesos
•
• •Se representan TODOS los equipos junto con su descripción. Cada equipo tiene un
número y un nombre
•
• •Todas las corrientes de proceso tienen un número. Se debe incluir una descripción de
las condiciones (temperatura, presión),flujos y composición química ya sea en el
diagrama o en una TABLA adjunta.
•
• •Se deben representar TODAS las corrientes de servicios( vapor, aire, calefacción, etc.)
que se alimentan a cada producto de alimentación.
•
• •Se deben representar los loops de control básicos que aseguran la estabilidad de las
condiciones del proceso durante la operación normal.
