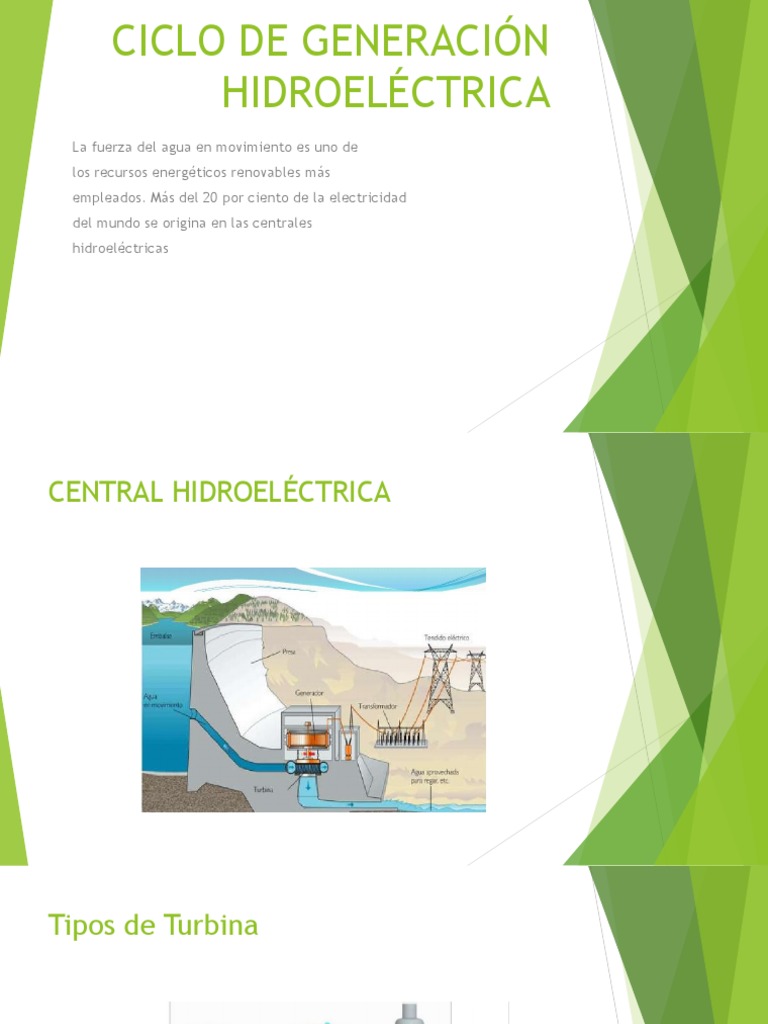

CICLO DE GENERACIÓN

HIDROELÉCTRICA
La fuerza del agua en movimiento es uno de
los recursos energéticos renovables más
empleados. Más del 20 por ciento de la electricidad
del mundo se origina en las centrales
hidroeléctricas
CENTRAL HIDROELÉCTRICA
Tipos de Turbina
El principio de central hidroeléctrica

 El principio es sencillo: la energía cinética del agua se convierte en eléctrica

mediante sucesivas transformaciones de energía. Para lograrlo se aprovecha
un desnivel para conducir el fluido hacia una instalación situada más abajo.
En ella se hace pasar el agua a gran presión por una turbina, provocando un
movimiento rotatorio. A partir de la rotación de un rotor electromagnético
impulsado por la turbina, se induce la tensión en los paquetes de bobinas del
estator, que es una pieza que contiene un electroimán encargado de crear el
campo magnético fijo y en la cual se produce la electricidad. Finalmente, de
las terminales o bornes del estator es posible extraer energía eléctrica.
Realizado este proceso, el agua se devuelve al río y se normaliza su curso.
Funcionamiento del generador

El generador esta equipado con una pista de frenado adosado al rotor y gatos de
frenado accionado por aire comprimido, el cual debe ser suministrado a traves de
ductos de acceso.
El sistema de freno debe contemplar las siguientes características:
a) Evitar que el rotor opere a baja velocidad por un tiempo prolongado.
b) El sistema de frenado debe ser ajustado de manera tal que continue
operando hasta por lo menos un minuto después de la parada del conjunto
generador turbina.
Sincronismo de un
Generador
SINCRONOSCOPIO
Ciclo de generación por
los equipos primarios
principales
Equipo #1
Gerardo Benjamin Rodriguez Saldana 1525961
Cómo se sincronizan los generadores de las diferentes
centrales eléctricas que están conectadas a una misma red?

 Cuando la demanda de energía aumenta es necesario poner en marcha otro

alternado, de la misma central o de otra, para que cuando esta demnda
llegue a su tope, puedan ambos alternadores repartirse la carga y disponer de
una reserva rodante.
Antes de cerrar el interruptor de acoplamiento de un alternador, el cual ya
esta funcionando pero no esta entregando energía a la red, se deben de
verificar las cuatro condiciones de acoplamiento.
La primera es comprobar igualdad del numero de fases del alternador y de la
red ( lo normal). Las otras tres se verificaran en el momento del
acoplamiento.
