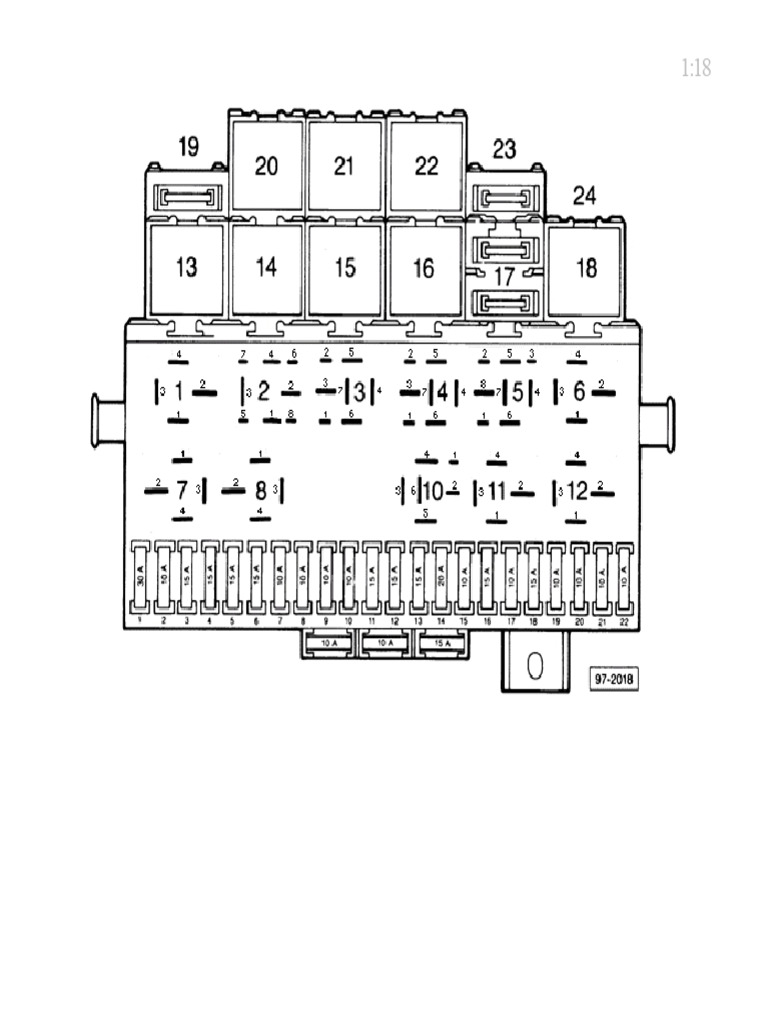

1:18

2:18

Fuse No. Description Amperio

Rating
1 Ventilador de enfriamiento del radiador 30
2 Luces de freno 10
3 Cigarette lighter, radio, dash clocks, interior lights, central locking 15
4 Interruptor de emergencia 15
5 Bomba de combustible (motores de gasolina) 15
6 Open or fog lights 10
7 Luces traseras, luces de estacionamiento, luces laterales (lado izquierdo) 10
8 Luces traseras, luces de estacionamiento, luces laterales (lado derecho) 10
9 Luz de carretera, derecha, luz indicadora de luz de carretera 10
10 Luz alta, izquierda 10
11 Limpiaparabrisas/limpiadores 15
12 Limpiaparabrisas trasero, asientos calefaccionados, ventanas y espejos eléctricos 15
13 Pantalla trasera calefactada 15
14 Ventilador del calefactor, luz de la guantera 20
15 Luces de reversa, luz de consola de transmisión automática 10
16 Cuerno 15
17 Unidad de control Digifant, módulo FEI de 16v 10
18 Relé de control de luz de advertencia de refrigerante de doble bocina 15
19 Señales de giro, luz de advertencia de freno 10
20 Luces de matrícula, iluminación del tablero en modelos posteriores 10
21 Faros (luz baja, izquierda) 10
22 Faros (bajo, derecho) 10
 3:18
Relay No. Description
1 Relé Open o Digifant
2 Fuel pump (fuel injection), Glow plugs (diesel), inlet heater (carb engine)
3 Advertencia del cinturón de seguridad

4 Relé de luz de cambio/gauge de MPG (1985-1987)

5 Relé de A/C
6 Puente metálico para un solo claxon o relé para dos claxones
7 Luces antiniebla delanteras o abiertas

8 Relé de reducción de carga/x-over

9 Abrir
10 Limpiaparabrisas
11 Limpiaparabrisas trasero

12 Indicadores, interruptor de peligro

13 Ventanas abiertas o eléctricas

14 Función de recuperación del ventilador de enfriamiento (excepto 16 válvulas)

15 Resistencia pasiva (1988, 1989) o relé de temperatura de ABS/refrigerante

16 Relé de control de aumento de velocidad en vacío (k-jet 8v)

17 Termofusible de A/C o ABS

18 Relé de control de luz de advertencia de refrigerante

19 Relé de ventana eléctrica

20 Asientos calefaccionados (izquierda)

21 Asientos calefaccionados (derecho)

22 Sistema de suministro de energía del sensor de oxígeno (autos de EE. UU. con CIS) / Automático

relé de transmisión
23 Termofusible de ventana eléctrica (30A)
24 Fusible de bujía de incandescencia (Diésel-50A)
4:18
 5:18
Conexiones y enchufes en la parte trasera del panel de fusibles/relevadores:

A Azul Arnés de cables del panel de instrumentos de 28 pines

B Rojo Cableado del arnés del panel de instrumentos de 28 pines (posición 5 abierta)

C Amarillo 22 pines compartimento del motor/gestión del motor, lado izquierdo (posición 10 abierta)
D Blanco 29 cableado del compartimento del motor/motor del limpiaparabrisas, lado derecho (posición
6. 10, 14, 18, 27, 28 abierto)
E Negro Arnés de cableado trasero de 18 pines (posición 17 abierta)

G n/a 1 pin 10 circuitos individuales

H Arnés de cableado de relé de ventilador de aire acondicionado/refrigerante de 6 pines marrón

K Sistema de advertencia de cinturón de seguridad de 5 pines neutro/arnés de cableado del nivel de refrigerante

L Gris Arnés de cableado de cuerno de 4 pines

L Negro Arnés de cableado del interruptor de faros/dimmer de 4 pines

M Negro Arnés de cables del interruptor de la columna de dirección de 2 pines

M Negro Arnés de cableado del interruptor de faros/dimmer de 2 pines

N Rojo 1 pin Circuitos separados fusibles (arnés de cableado de bujías de incandescencia, inyectores de combustible)

P Rojo Conectores de punto único de 7 pines para el circuito 30 de terminal

R Verde Relé de alimentación Open/ECU de 2 pines
 6:18
Modelos Golf MK2 de 1984-89, Golf/Cabrio MK1 y Scirocco de alrededor de 84 en adelante, Caja de fusibles CE1:

Enchufes de dash:
T7 - enchufe blanco, lado corto
T7a - enchufe negro, lado largo
T7b - enchufe blanco, lado largo
T7c - enchufe negro, lado corto

A
1 - gry/blu - pin de interruptor de luz 58b (dimmer de luz del tablero)
2 - grn - pin del brazo del limpiaparabris 53
3 - enchufe de pines blu/yel T7b/7 (luz de control de cambio hacia arriba)
4 - conector de enchufe blu/blk T7c/4 (unidad de control de presión de aceite, alimentación de 0.3 bar)
5 - grn/yel- pin del eje del limpiaparabris 53b
6 - grn/blk- pin de la palanca del limpiaparabris 53e
7 - blk/grn- pin de interruptor de peligro R y pin de interruptor de indicador R
8 - blk - pin 15 del interruptor de encendido y pin T7c/7 del conector del tablero

9 - wht/blk - pin de interruptor de luz 56

10- blk/grn/wht- pin de interruptor de peligro 49a y pin de interruptor de indicador 49a
11- azul/marrón- enchufe de repuesto detrás de la caja de fusibles (pin 2 del relé de intermitentes, luz de advertencia para remolque)
12- marrón/negro- pasador del limpiaparabrisas J
13- negro/azul- pin 15 del interruptor de advertencia
14- grn/blanco- pasador del interruptor del limpiaparabris L
15- gry - pin B/1 de la caja de fusibles

16- azul - enchufe de clavija T7a/5 (luz de advertencia del alternador)

17- azul/rojo- conector de enchufe T7/7 (luz de advertencia del indicador)
18- wht - pin de interruptor de peligro 49
19- grn/red- pin del volante del limpiaparabris T
20- negro/blanco- pin del interruptor de peligro L y pin del interruptor de indicador L

21- yel - pasador del indicador 56b (interruptor de destello de faros/alto)

22- blk/yel- interruptor de la calefacción de la ventana trasera pin + y interruptores de calefacción del asiento pin 15
23- blk/red- luz de la guantera y conmutador del ventilador de aire fresco pin + o pin + del conmutador de A/C
24- gry/grn- pin de interruptor de luz 58 (atenuador de luz del tablero)
25- negro/amarillo- pin del panel de fusibles L/1

- blk - unidad de control ISV pin 14 (1.8 16v KR)

- blk - medidores VDO
26 - gry - pin del interruptor de faros 58E (entrada de alimentación del atenuador protegido por fusible en autos posteriores)
28- azul/blanco- conector de tablero pin T7/1 (luz de advertencia de alta beam)

B
1 - gry - fusible pin A/15 y circuito dual & luz de advertencia del freno de mano
2 - gry/wht- interruptor de luz de niebla pin 83b (fusible #17)
3 - vio/blk- enchufe de clavija T7/5 (medidor de combustible)
4 - azul/verde - pin B/6 del panel de fusibles (separador de nivel de agua, diésel)
 7:18
6 - blu/grn - conector de panel T7a/3 (bujía de incandescencia)
- blu/grn - pin B/4 de la caja de fusibles (separador de nivel de agua, diésel)
7 - yel/red - conector de clavija T7b/6 (sensor de temperatura del refrigerante)
8 - rojo/negro - pin del interruptor de encendido 50
9 - blk/gry- pin del brazo del limpiaparabris 53a

10- blk/yel- pin del interruptor de luz X

11- gry/red- encendedor de cigarrillos
- rojo - enchufe de alimentación de radio pin 7

12- rojo - T7b/3 (reloj digital/MFA en vivo permanente)

13- rojo/amarillo- pin del indicador de la varilla 30 (interruptor de destello de luces/luces de carretera)
15- yel - enchufe de clavija T7a/4 (unidad de control de presión de aceite, alimentación de 1.8 bar)
16- wht/yel- conector del interruptor de luz de niebla pin 83a
18- wht/grn- conector de enchufe T7b/1 (interruptor de sobrealimentación/solenoide de indicador de consumo de combustible apagado)
19- rojo/negro- conector de panel pin T7b/4 (cuentarevoluciones)
- rojo/negro - pin B/24 de la caja de fusibles (pin W del alternador para el cuentarevoluciones de diesel)
20- gry/yel- conector del interruptor de luces antiniebla pin 83
21- wht/grn- interruptor del calentador de la ventana trasera pin 86
22- wht - pasador de la palanca de indicador 56a (interruptor de destello de faros/ luz de carretera)
23- rojo - pin del interruptor de luz 30
24- rojo/negro - pin B/19 de la caja de fusibles (pin W del alternador para el cuenta revoluciones diésel)
25- brn/blk- pin de la caja de fusibles L/2

26- gry/red- pin del interruptor de luz 58R

27- gry/blk- pin de interruptor de luz 58L
28- rojo/blanco- pin del interruptor de peligro 30

C
1 - rojo/negro - interruptor de luz de freno
2 - azul - pin del alternador D+
3 - rojo/amarillo - interruptor de luz de freno
4 - gry/blk- bombilla de luz de estacionamiento izquierda

5 - yel/wht- bombilla de faro izquierdo pin 58b

6 - yel - bombilla del faro derecho pin 58b
7 - rojo - interruptor térmico del ventilador del radiador y relé de retardo del ventilador del radiador pin 30

8 - blk/ver - indicador derecho y repetidor

9 - grn/red- conector de la bomba del lavaparabrisas +
11- rojo/negro - pin del alternador W (cuentavueltas, diésel)
12- azul/marrón- interruptor de advertencia del nivel de líquido de frenos
13- negro/amarillo- cuerno(s)
14- gry/red- bombilla de luz de estacionamiento derecha
15- marrón/negro- cuerno(s)
16- wht - bombilla del faro derecho pin 58a
17- wht/blk- bombilla del faro izquierdo pin 58a
18- rojo/negro- interruptor termo para la válvula de arranque en frío (inyección K-Jet) o pin 1 de la ECU digifant
19- negro/blanco- indicador frontal izquierdo y repetidor
 8:18
20- negro - unidad de control del ventilador del radiador en funcionamiento pin 2/15
- blk - interruptor de luz de marcha atrás (modelos MK1)
21 - blk/azul - interruptor de luz de reversa (modelos MK1)
22- wht/amarillo- luces antiniebla

D
1 - blu/blk- interruptor de presión de aceite 0.3 bar
2 - blk - interruptor térmico para el calentador del colector de admisión (modelos de carburador) o pin R/1 de la caja de fusibles (injección digifant) o
interruptores de reposo y WOT
- blk/yel - Válvula de corte de sobrepresión (1.8 16v KR)
- blk/wht- válvula de corte de sobrecarga inactiva (modelos de carburador)
- blk - unidad de control del sensor de golpe pin 5 (1.8 16v PL)
3 - wht/grn- sensor de indicador de combustible o interruptor de transmisión/indicador de cambio ascendente
7 - blk/yel- unidad de conmutador del nivel bajo de refrigerante pin 6/15, unidad de control de aumento de ralentí pin 2/15 (K-Jet)
- pin 2 del interruptor de estrangulación blk (16v KR)
8 - wht/red- interruptor de vacío/indicador de cambio ascendente

9 - grn/yel- motor del limpiaparabris pin 53b

12- grn - motor del limpiaparabrisas pin 53
13- rojo/amarillo- activador para relé de combustible (modelos f/inj) pin ECU 10 (1.8 16v) o pin 3 (digifant)
- vio/blk- interruptor térmico para relé de calefacción de colector de admisión (carb)
- azul/blanco - sensor de temperatura del relé de bujía de precalentamiento (diésel)
15- wht/vio- cable de resistencia -> pin 15 de la bobina de encendido
16- negro/rojo- interruptor de luz de reversa (M/T) o interruptor de arranque/inhibidor y pin 15 del interruptor de luz de reversa (A/T) (MK2

modelos)
17- grn/blk- motor de limpiaparabrisas pin 53e
19- blu/blk- interruptor de luz de reversa o interruptor de arranque/inhibidor & pin R del interruptor de luz de reversa y diodo (A/T)

(modelos MK2)
20- negro/gris- motor del limpiaparabrisas pin 53a
21- yel - interruptor de presión de aceite 1.8 bar
22- br - motor del limpiaparabris pin 31, y al salto de tierra de la batería principal en el arnés de iluminación
23- negro - pin de la bobina de encendido 15
24- rojo/negro- pin de arranque 50 (M/T) o pin 50 del interruptor de arranque/inhibidor y luz de reversa (A/T)
26- rojo/negro- pin 1 de la bobina de encendido (cuentarevoluciones de gasolina) y pin 1 de la unidad de control de ralentí (inyección K-Jet)
29- sensor de temperatura del refrigerante yel/red
- yel/blu- unidad de interruptor de nivel de refrigerante bajo pin B/G

E
1 - gry/grn- luces de matrícula
2 - grn/blk- motor del limpiaparabris trasero pin 53

3 - rojo - luz interior y luz del maletero

4 - blu/grn - sensor de separador de agua (diésel)
5 - vio/blk - bomba de combustible o pin del sensor del medidor de combustible G
6 - blk/blanco - indicador trasero izquierdo
7 - grn/red- bomba del lavaparabrisas trasero pin 31 (modelos tempranos)
 9:18
- brn/azul- bomba del limpiaparabrisas
8 - blk/gry - motor del limpiaparabrisas trasero pin 53a

9 - gry/blk - luz trasera izquierda

10- gry/wht- luz antiniebla trasera
11- blk/grn- indicador trasero derecho
12- blk - luces de reversa
13- gry - interruptor de advertencia del freno de mano
14- rojo/amarillo- bombas de combustible principales y de transferencia
- rojo/blanco - regulador de calentamiento, regulador de aire auxiliar y regulador de presión de control (inyección K-Jet)
15- wht - calefacción de la ventana trasera y vidrio del espejo calefaccionado

16- negro/rojo- pines de luces de freno 54

18- gry/red- bombilla de luz trasera derecha

G
1 - blk/yel - Interruptor de ajuste del espejo eléctrico pin 5 y relé de ventana eléctrica pin 6/86 (cruce en vivo,
fusión #12)
2 - blk - chorros de lavado calefactados, enchufe de repuesto detrás de la caja de fusibles y pin 2/15 de la válvula de estabilización al ralentí (vivo de la bobina, fusible

#18 )
3 - blk/yel- unidades de control de asientos calefaccionados pin 17/15 (cruce en vivo, fusible #12)
4 - conectado internamente a C/2 (cable azul del alternador)
5 - bobina viva, fuse #18
6 - vinculado internamente a D/21 (interruptor de baja presión de aceite)
7 - vinculado internamente a A/9 (alimentación de haz sumergido/principal)
8 - vinculado internamente a A/1 (alimentación de iluminación del salpicadero)
9 - gry/grn - relé del lavaparabrisas del faro pin 5/56 (alimentación de las luces de la matrícula, fusible #20)

10- grn/red- relé del lavaparabrisaspin 4/5 (suministro de energía del lavaparabrisas)

H
1 - rojo/blanco - termostato del ventilador del radiador y interruptor de alta presión del refrigerante del aire acondicionado
2 - rojo/negro - Interruptor de A/C

3 - rojo - Batería +ve

4 - grn/yel- Termostato de A/C
5 - amar/tcl - interruptor del ventilador de aire fresco pin 4
6 - blk - ventilador de aire fresco

K
1 - marrón/amarillo - interruptores del cinturón de seguridad, relé de interbloqueo de arranque, relé de abs (zócalo del relé 3 pin 1)

2 - zócalo de relé 3 pines 2

3 - transmisión en vivo permanente
4 - gry - interruptor de pin de puerta (enchufe de relé de 3 pines 4)
5 - brn/red - pin del interruptor de encendido S o SU (tomacorriente de relé 3 pin 3)

L
1 - negro/amarillo - pin A/25 del cuadro de fusibles
 10:18
2 - brn/blk- caja de fusibles pin B/25
3 - brn - ubicación terrestre 16 o 81
4 - marrón/azul - interruptor de bocina

M
1 - gry/yel - pin del interruptor de la luz antiniebla 83 (solo para coches con luces antiniebla traseras)

2 - yel - interruptor de control del motor del rango de faros pin 4

N - rojo - alimentación del inyector de combustible en algunos motores digifant

- rojo/blanco - calentador de colector de admisión (carburador)
- rojo/blanco - bujías de precalentamiento (diésel)

P - rojo - batería +, pin 30 del interruptor de encendido, pin 87 del relé de la ventana eléctrica, pin del relé del lavaparabrisas
B/30

R
1 - blk - conector de la caja de fusibles D/2 (digifant f/inj)

2 - blk/yel- ECU digifant pin 14 y inyectores de combustible (f/inj digifant)

 11:18
Cableado de clúster:
T7 - enchufe blanco, lado corto:
1 - azul/blanco - A/28 (luz de advertencia de haz principal) -> U2/7
2 - wht/red - enchufe de espiga (temperatura exterior) -> U1/2
3 - wht - pin de seguimiento mfa 4 (selección de modo) -> U2/4
4 - wht/brn - enchufe de espade (temperatura exterior) -> U1/7
5 - pur/blk - B/3 (nivel de combustible) -> U1/12
6 - gry/blu - interruptor de luz 58b (iluminación del tablero) -> U1/14
7 - azul/rojo - A/17 (luz de advertencia del indicador) -> U2/6

T7a - enchufe negro, lado largo:

2 - blk/wht - pin de soporte de mfa 2 (selección de memoria) -> U2/8
3 - azul/verde - B/6 (bujía de precalentamiento) -> U1/8

4 - yel - B/15 (interruptor de alta presión de aceite) -> U1/3

5 - blu - A/16 (battery warning light) -> U2/12

T7b - enchufe blanco, lado largo:

1 - wht/grn - B/18 (solenoide de aguja mpg válvula)
2 - blk/grn - enchufe de pala (temp. de aceite) -> U1/1
3 - rojo - B/12 (en vivo permanente) -> U2/11
4 - rojo/negro - B/19 (contador de revoluciones) -> U1/6
5 - brn - a la garra de tierra, o cabeza (tierra) -> U2/13
6 - amarillo/rojo - B/7 (temperatura del refrigerante) -> U2/9
7 - azul/amarillo - A/3 (luz de cambio ascendente)

T7c - enchufe negro, lado corto:

1 - rojo/blanco - pin de seguimiento mfa 3 (reinicio de memoria) -> U2/14
2 - wht/yel - enchufe de espiga (salida del sensor de velocidad) -> U2/2
4 - blu/blk - A/4 (interruptor de baja presión de aceite) -> U1/5
7 - blk - pin 15 del interruptor de encendido (encendido activo) -> U1/4
 12:18
T32 - conector de 32 pines debajo del salpicadero, lado del conductor:
2 - blk - H/6 - (salida de potencia del relé del aire acondicionado al ventilador)
3 - amar/yel - H/5 (disparador del ventilador del relé del aire acondicionado desde el interruptor del ventilador)
4 - rojo/negro - H/2 (aire acondicionado activado por el panel deslizante del calentador)
5 - wht - A/18 - pin del interruptor de peligro 49 (entrada de alimentación del relé indicador)
6 - blk/azul - A/13 - pin 15 del interruptor de peligro y luz de advertencia del freno de mano (encendido activo, fusible 19)
7 - gry/blu - pin del interruptor de faros 58b (iluminación del tablero)
8 - gry/red - botón de ajuste de hora digifiz
9 - gry - B/1 - luz de advertencia del freno de mano
- gry/yel - botón de ajuste de minuto digifiz
10 - azul/marrón - A/11 - lámpara de advertencia para indicadores de remolque
11 - gry/red - radio y encendedor de cigarrillos (alimentación permanente, fusible 3)
12 - blk/red - A/23 - interruptor del soplador y luz de la guantera (x-live, fusible 14)
13 - rojo/amarillo - interruptor del asiento calefaccionado pin PF
14 - rojo/blanco - interruptor del asiento calefaccionado pin 86F
15 - rojo/azul - interruptor de parada-inicio pin 75h
16 - rojo/negro - luz de advertencia de freno de doble circuito y freno de mano (arrancador en marcha)
17 - wht/pur - B/17 (luz de advertencia del cinturón de seguridad)

18 - wht/yel - pin de clúster T7c/2 (señal VSS para radio)

19 - blk/yel - A/22 - conector del interruptor del calentador de pantalla pin X (x-vivo, fuse 13)
20 - wht/grn - B/21 - potencia del calentador de pantalla
21 - blk/grn/wht - A/10 - pin 49a del interruptor de peligro (salida de potencia pulsada del relé indicador)
22 - rojo/blanco - B/28 - conector del interruptor de luz de emergencia pin 30 (vivo permanente, fusible 4)

23 - blk/grn - A/7 - luces intermitentes derecha

24 - negro/blanco - A/20 - luces intermitentes izquierda
25 - gry/wht - B/2 - pin del interruptor de luz de niebla 83b (luz de niebla trasera)
26 - wht/yel - B/16 - pin 83a del interruptor de luces antiniebla (luces antiniebla delanteras, fusible 6)
27 - gry/yel - B/20 o M/1 - pin 83 del interruptor de luz antiniebla (entrada de energía del interruptor de faros/luz antiniebla)
relevo
28 - brn - arnés de conexión a tierra
29 - yel/red - interruptor del asiento calefaccionado pin PB
30 - yel - pin 86b del interruptor del asiento calefaccionado

31 - wht - disparador aéreo eléctrico

32 - rojo - energía aérea eléctrica
 13:18

Función(es) de número Número de Parte del Amplificador

1 Calentador de colector de admisión de carburador 40a 171906383

2 Bomba de combustible (CE1 MK1 Golf y Rocco/cabrio temprano) 443906059A
K-Jet, sin limitador de revoluciones) 321906059D/E
3 Bomba de combustible (CE1 MK1 Golf y Rocco/cabrio temprano) 443906059
K-Jet, sin limitador de revoluciones)

5 Relé de control de luz de cambio/consumo para MFA temprana 171919091B

& Relojes de Fórmula E
8 Relé de control de luz de cambio/consumo para MFA temprana 171919091C
& Relojes de Fórmula E
9 Relé de control de luz de cambio/consumo para diésel y 171919092
fórmula E
10 Relé de control de luz de cambio/consumo para diésel & 171919092A
fórmula E con A/C
12 Relé de control de luz de cambio/consumo para diésel con 171919092C
A/C
13 Aire acondicionado 25a 171959141A
15 Equipo misceláneo con relé de conmutación (reemplazado por relé) 15a/ 311963141B
53) 16a
17 Alivio de X-over (desactiva elementos de alta carga mientras el motor 40a 171937503A)
girando el arranque
18 Alivio X-over (desactiva elementos de alta carga mientras el motor 40a 191937503)
girando en el arranque
19 Limpiaparabrisas delantero intermitente 321955531A
191955531
20 Limpiaparabrisas trasero no intermitente 171955529
21 Hazard/indicator 191953227a
22 Relé de peligro/ indicador para modelos con enganche 431953231
23 Relé conmutado, a menudo utilizado para ventanas eléctricas
24 Relé conmutado, a menudo utilizado para ventanas eléctricas 40a 171937503
30 ECU de MK3 GTI 8v y 16v 165906381
31 Relé de control del ventilador del radiador después de funcionar (reemplaza 220 191955532
relevo 191955532A
32 ECU digifant MK2 357906381
33 Limpiaparabrisas de faros 431955535
35 Relé de retardo de A/C 433919577
36 Advertencia de faros encendidos 3A0951307
 14:18
37 'Ciclo de relevo para la válvula de arranque' solo en ciertos modelos k-jet, 813906064
raramente, si acaso, en los coches del Reino Unido

38 Aire acondicionado, bomba de agua diésel eléctrica 10a 191906383A

42 Control del sensor de nivel de refrigerante (antes de 1990 y tablero digifiz) 191919376A
reemplaza el relé 43)
43 Control del sensor de nivel de refrigerante (pre-90 y tablero digifiz) 251919376
191919376
44 Sensor de temperatura 055906086
46 bujía de calentamiento 357919481B
191919481
51 Relé de faros antiniebla en ciertos modelos, en la caja de fusibles CE2 357941595
el slot 10 solo permite que las luces antiniebla se enciendan con
haz de cruce
53 Relé de conmutación de propósito general (ormais, luces antiniebla) 40a 141951253B
etc)
57 K-jet 8v idle speed control relay 811905343
59 Relé de control de asiento calefaccionado 161919533
60 Relé de bujía de precalentamiento diésel 171911261E
61 Corte de desaceleración para modelos de carburador 811919096F
62 Bomba de combustible (Más tarde MK2/Rocco/Cabby K-Jet, fabricada en 443907385B
limitador de revoluciones, 6.5k?) 321906059G
63 Bomba de combustible (Luego MK2/Rocco/Cabby K-Jet, sin revoluciones) 321906059F
limitador)
65 Bomba de combustible (Later MK2/Rocco/Cabby K-Jet no- 321906059H
GTI, limitador de revoluciones incorporado, 6.3k)

67 Bomba de combustible (modelos MK2 digifant, 16v y MK3) 25a 857951253

68 Unidad de control para el aumento en la marcha en vacío (inactivo?) 811919098B
71 Bloqueo de arranque, automático 191919185
72 Limpiaparabrisas trasero intermitente 191955529
73 Siren alarm (Taxi) 443953233
74 Relé de corte de combustible de carburador 811919096G
78 Relé del sistema ABS 191927843
79 Relé del sistema ABS, también utilizado en la electricidad del capó de potencia 191927841
80 Bomba de combustible (modelos MK2 digifant, 16v y MK3) 40a 191906383
82 Regulación de la velocidad en vacío 030906069
030906069A
83 Unidad de control para bloqueo de rueda libre syncro 191957917
87 Unidad de control para el bloqueo de rueda libre syncro (reemplaza 191957917A
relay 83)
88 Advertencia de faros encendidos 443951307
 15:18
90 Unidad de control de arranque del bomba de combustible 357906363
92 Interbloqueo de arranque, automático 191927181
94 Aircon, diesel electric waterpump (replaces 38 relay) 20a 191906383B
95 Relé del sistema de limpiafaros 701955200
96 Relé de faro de niebla, relé de segunda batería 30a 701915511
98 Sistema de regulación de escape adaptado 40a 701919505
99 Limpia parabrisas delantero intermitente variable 357955531
1HM955531A
1HM955531B
100 El relé SAI también reemplaza al relé de cruce 17/18 70a 7M0951253A
102 Bujía de incandescencia 191911261C
103 Buji de precalentamiento 357911253
104 Buji de incandescencia 357911253A
109 MK3 VR6 temprano, MK3 TDI y algunos MK4 Golf 357906381A
relé diésel
110 Lámparas de niebla MK2 específicas de EE.UU., las luces de niebla solo funcionan con
191941595
luz de cruce encendida

111 Relé del ventilador del radiador 70a 357906381B

133 Aire acondicionado 357959141C
143 Sirena de alarma (Taxi) 1H5951253
147 Aire acondicionado 1H0959142
149 Relé de ventana cuartera eléctrica Sharan 7M0963141
150 Motor de arranque 357927181A
152 Relé de pulso del segundo intercambiador de calor T4 701963281
160 Relé del sistema de cierre remoto de SEAT 1L0943383B
167 Bomba de combustible (modelos MK2 digifant, 16v y MK3). 20a 191906383C
Reemplaza el relé 67 y 80
168 Relé de aire acondicionado Sharan 7M0906363
169 Relé de desconexión del interruptor de la ventana trasera calefaccionada de Sharan 7M0959627C
173 Relé de faros de día, especificación de EE. UU. 3A0941589
174 limpiaparabrisas trasero (Algunos modelos de Polo y SEAT con botón 1H0955529
botón en el soporte para el limpiaparabrisas trasero

175 Arranque, automático de 4 velocidades 3A0927181

176 Aire acondicionado o calefactor auxiliar, modelos SEAT 1L0959141
178 Relé de la unidad de control ABS (reemplaza el relé 78) 357927843
179 Relé de la unidad de control ABS (reemplaza el relé 178) 357927843A
180 Relé de bujías MK4 euro, MK3 TDI de especificaciones estadounidenses 038911253
188 Relé de advertencia de cinturón de seguridad/faros de especificación estadounidense 1HM919433A
191 Peligro/indicador, compatible con el conector 21 1H0953227
 16:18
192 Lavado/limpieza intermitente para modelos con sensor de lluvia 1J0955531
196 Relé de limpiaparabrisas intermitente de especificaciones estadounidenses (compatible1HM955351C
con

19 relevo
197 Limpiaparabrisas intermitente variable (reemplaza el relé 99) 3B0955531
200 Modelos más nuevos utilizados para luz alta, luz baja o de día 7M0951253
luces de conducción, en modelos más antiguos para el parabrisas
limpiaparabrisas y pantalla calefaccionada

202 Relé de bujía de Passat B6/Touran 70a 8A0951253

203 Varios relés de ventana eléctrica Audi 89-03 8A0951253A
204 Relé de conmutación de propósito general (reemplaza el relé 53) 40a 431951253B
431951253H
206 Bomba de agua diésel eléctrica (reemplaza 38 y 94) 20a 431951253F
relay), ESP
213 X-Alivio y relé del ventilador 70a 443951253J
214 Ventilador del radiador Passat, T4 segunda batería 40a 443951253K
217 Relé del ventilador de 3er nivel de Audi 70a 443951253S
219 ECU diésel de Passat B5 25a 443951253AA
220 Relé de retardo del ventilador del radiador 443955532
236 Relé de posfuncionamiento del ventilador del radiador, Audi 443955532A
258 Relé de bujía de precalentamiento, MK1/2/Tipo2/B2 passat 443911261
259 Advertencia de faros encendidos 443951307A
264 Bomba de combustible (Audi 4 cilindros k-jet, limitador de 6.3k) 443907385G
265 Bomba de combustible (Audi de 4 cilindros k-jet, limitador de 6.3k) 443907385H
267 Relé climatronic de Passat 443919578C
272 Relé de postfuncionamiento del ventilador del radiador, Audi (Reemplaza 236 443955532C
relevo
276 Relé de control del asiento calefaccionado 24a 443919533A
288 Relé de calefacción Lambda, coches no CAT 893906258
290 Relé de advertencia de cinturón de seguridad/faros de especificación de EE.UU. 443919439C
4A0919439
292 Advertencia de luces delanteras encendidas 443951307B
309 Relé de advertencia de presión de aceite Audi 80/100/coupé 893919082
355 Relé de control del Audi 100 para soportes del motor 4A0907413A
366 Relé de control Audi A6 para soportes del motor 4A0907413B
370 ¿Ventilador, asumir radiador? 8D0951253
372 Relé de bomba de combustible, 97-05 Passat 4D0951253
373 Relé de conmutación de propósito general (reemplaza al relé 53) 40a 8D0951253A
381 Relé de faro antiniebla B5 Passat 40a 431951253G
389 Limpieza/limpiado intermitente 4B0955531C
 17:18
401 Relé de control de liberación de puerta del cabrio MK3.5 (¿accidente?)
1E0962268
405 Relé de apagado de combustible (choque) 6X0906361
409 Relé de la bomba de combustible (Golf MK4) 40a 1J0906383
1J0906383B/C
410 Relé de la bomba de combustible (Sharan, Lupo, Polo 6N) 6N0906383
6N0906383A/B
413 Relé de peligro externo, para cabrio MK3.5 con tablero 1E0953227
botón de peligro montado
428 Relé de ECU, coches de la era MK4 1J0906381B
429 Relé de ECU, coches de la era MK4 1J0906381
430 Relé de acoplamiento del calentador auxiliar Sharan 7M3959143
433 relé de parada y arranque MK5 50a 3D0951253A
437 Relé de acoplamiento del calentador auxiliar Sharan 7M3959143A
444 rele de ESP MK4 1J0927841
454 Control de embrague magnético 7E0919506
456 Relevo de regreso a casa 3U0941597A
460 Relé de encendido en vivo KL15 MK5 1K0951253A
643 Relé conmutado de propósito general (reemplaza 53 y 373 40a 8K0951253
relevo
644 Alivio X-over (desactiva elementos de alta carga mientras el motor) 4H0951253
girar el arranque
645 Relé conmutado de propósito general (reemplaza 53, 373 y 40a 4H0951253A
643 relé
