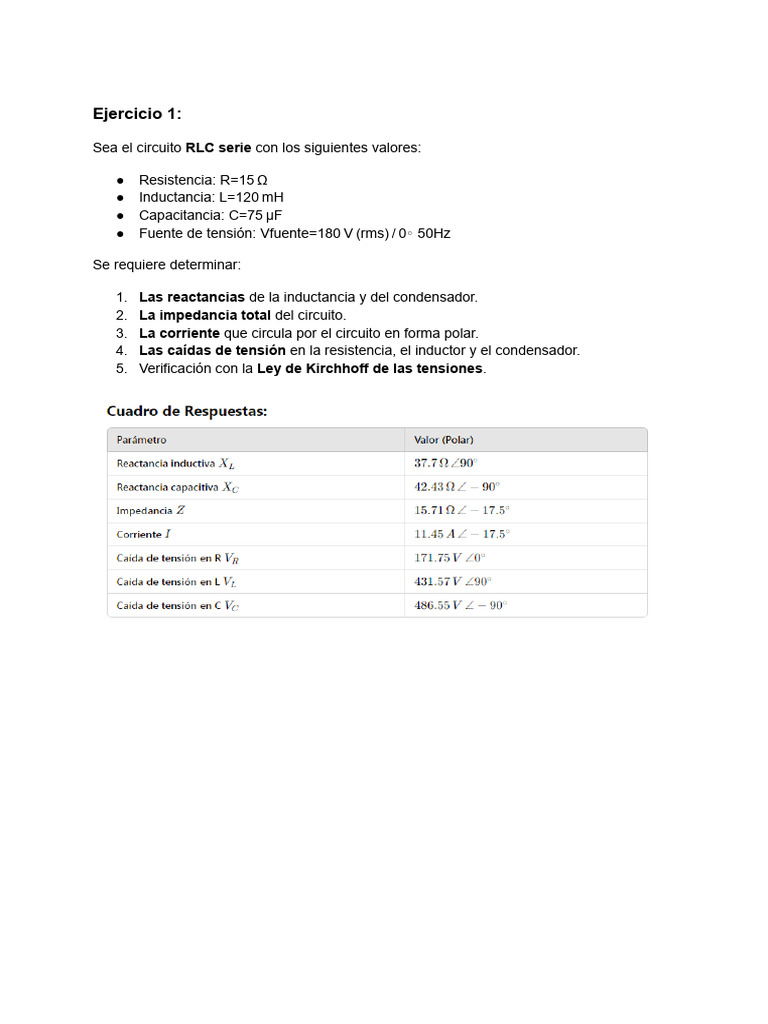

Ejercicio 1:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=15 Ω
● Inductancia: L=120 mH
● Capacitancia: C=75 μF
● Fuente de tensión: Vfuente=180 V (rms) / 0∘ 50Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Ejercicio 2:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=30 Ω
● Inductancia: L=150 mH
● Capacitancia: C=50 μF
● Fuente de tensión: Vfuente=240 V (rms) / 0∘ a 60 Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Ejercicio 3:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=25 Ω
● Inductancia: L=200 mH
● Capacitancia: C=60 μF
● Fuente de tensión: Vfuente=160 V (rms) / 0∘ /0∘ a 40Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Ejercicio 4:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=18 Ω
● Inductancia: L=75 mH
● Capacitancia: C=40 μF
● Fuente de tensión: Vfuente=220 V (rms) / 0∘ a 70 Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Ejercicio 5:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=35 Ω
● Inductancia: L=250 mH
● Capacitancia: C=30 μF
● Fuente de tensión: Vfuente=240 V (rms) / 0∘ a 45 Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Ejercicio 6:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=20 Ω
● Inductancia: L=180 mH
● Capacitancia: C=90 μF
● Fuente de tensión: Vfuente=200 V (rms) / 0∘ a 55 Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Ejercicio 7:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=22 Ω
● Inductancia: L=130 mH
● Capacitancia: C=120 μF
● Fuente de tensión: Vfuente=210 V (rms) / 0° a 60 Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
Total alumno de evaluar
17+28
+45
7 temas
5 copias de cada tema
Ejercicio 8:
Sea el circuito RLC serie con los siguientes valores:
● Resistencia: R=28 Ω
● Inductancia: L=250 mH
● Capacitancia: C=80 μF
● Fuente de tensión: Vfuente=230 V (rms) / 0∘V a 65 Hz
Se requiere determinar:
1. Las reactancias de la inductancia y del condensador.
2. La impedancia total del circuito.
3. La corriente que circula por el circuito en forma polar.
4. Las caídas de tensión en la resistencia, el inductor y el condensador.
5. Verificación con la Ley de Kirchhoff de las tensiones.
