UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
TALLAER 03: EQUILIBRIO DE UN CUERPO RÍGIDO, ESTRUCTURAS (PÓRTICOS)

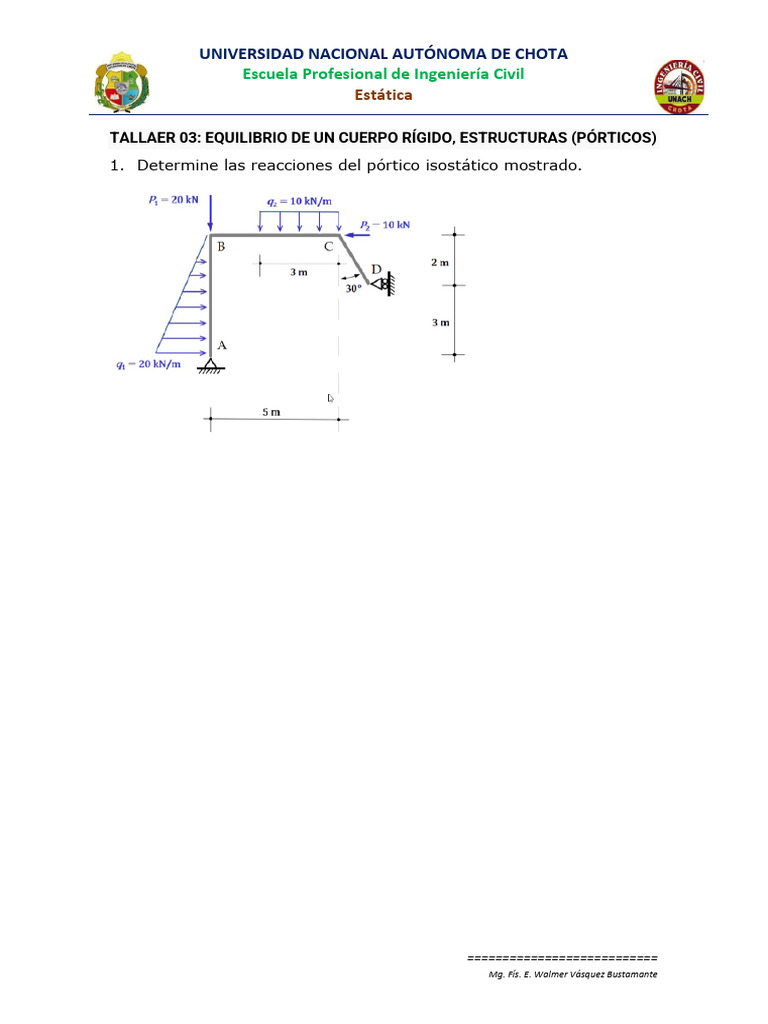

1. Determine las reacciones del pórtico isostático mostrado.
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
2. Encuentre las reacciones de apoyo en el pórtico con carga triangular
mostrado.
𝟒 𝑵/𝒎
𝟒 𝑵/𝒎
𝟓𝒎
𝟖𝒎
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
3. Encuentre las reacciones del pórtico isostático con cargas laterales
mostrado
𝟏𝟎 𝑵/𝒎
𝟓 𝑵. 𝒎 𝟖 𝑵. 𝒎
𝟏𝒎
𝟐𝒎 𝟏𝟎 𝑵
𝟓 𝑵/𝒎
𝟐𝒎
𝟕 𝑵/𝒎
𝟑𝒎
𝟐𝒎
𝟒𝒎 𝟏𝒎 𝟐𝒎 𝟏𝒎
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
4. Determine las reacciones del pórtico mostrado
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
5. Calcule las reacciones en los soportes, C es una rótula
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
6. Determine las componentes horizontal y vertical en A, B y C.
Suponga que el marco está articulado en estos puntos. Las juntas
en D y E están conectadas fijamente.
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
7. En el pórtico inclinado de la figura mostrada, determine las
reacciones en los apoyos
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA
Escuela Profesional de Ingeniería Civil
Estática
8. Halle las reacciones del pórtico mostrado
===========================
Mg. Fís. E. Walmer Vásquez Bustamante
