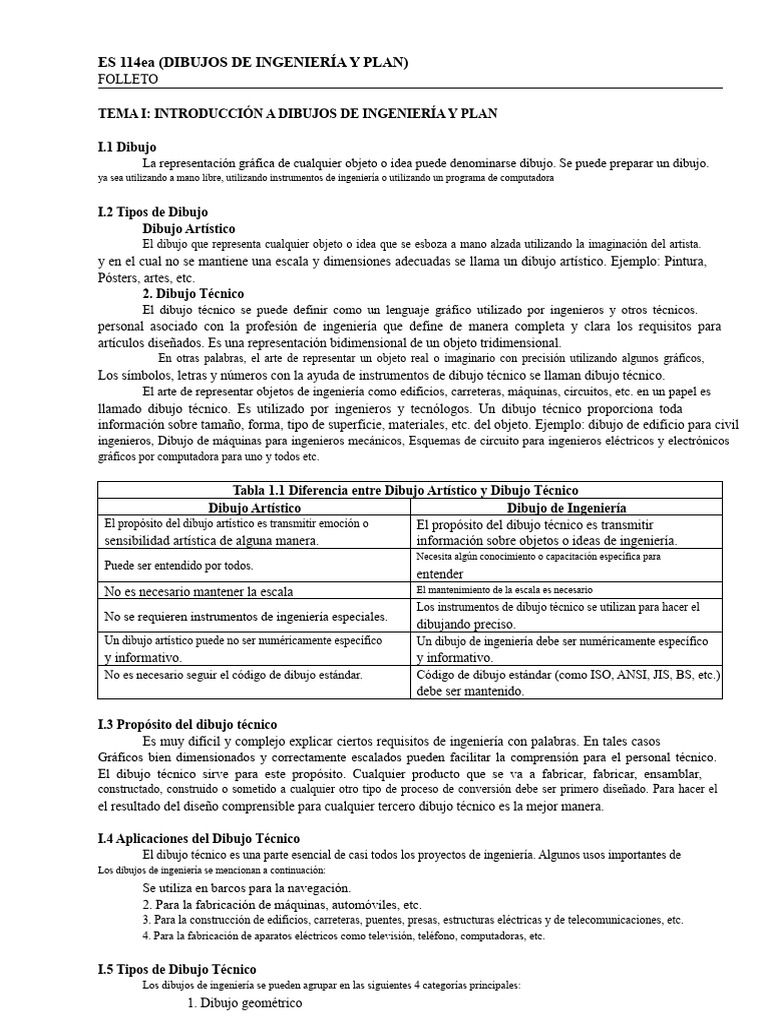

ES 114ea (DIBUJOS DE INGENIERÍA Y PLAN)
FOLLETO
TEMA I: INTRODUCCIÓN A DIBUJOS DE INGENIERÍA Y PLAN
I.1 Dibujo
La representación gráfica de cualquier objeto o idea puede denominarse dibujo. Se puede preparar un dibujo.
ya sea utilizando a mano libre, utilizando instrumentos de ingeniería o utilizando un programa de computadora
I.2 Tipos de Dibujo
Dibujo Artístico
El dibujo que representa cualquier objeto o idea que se esboza a mano alzada utilizando la imaginación del artista.
y en el cual no se mantiene una escala y dimensiones adecuadas se llama un dibujo artístico. Ejemplo: Pintura,
Pósters, artes, etc.
2. Dibujo Técnico
El dibujo técnico se puede definir como un lenguaje gráfico utilizado por ingenieros y otros técnicos.
personal asociado con la profesión de ingeniería que define de manera completa y clara los requisitos para
artículos diseñados. Es una representación bidimensional de un objeto tridimensional.
En otras palabras, el arte de representar un objeto real o imaginario con precisión utilizando algunos gráficos,
Los símbolos, letras y números con la ayuda de instrumentos de dibujo técnico se llaman dibujo técnico.
El arte de representar objetos de ingeniería como edificios, carreteras, máquinas, circuitos, etc. en un papel es
llamado dibujo técnico. Es utilizado por ingenieros y tecnólogos. Un dibujo técnico proporciona toda
información sobre tamaño, forma, tipo de superficie, materiales, etc. del objeto. Ejemplo: dibujo de edificio para civil
ingenieros, Dibujo de máquinas para ingenieros mecánicos, Esquemas de circuito para ingenieros eléctricos y electrónicos
gráficos por computadora para uno y todos etc.
Tabla 1.1 Diferencia entre Dibujo Artístico y Dibujo Técnico
Dibujo Artístico Dibujo de Ingeniería
El propósito del dibujo artístico es transmitir emoción o El propósito del dibujo técnico es transmitir
sensibilidad artística de alguna manera. información sobre objetos o ideas de ingeniería.
Necesita algún conocimiento o capacitación específica para
Puede ser entendido por todos.
entender
No es necesario mantener la escala El mantenimiento de la escala es necesario
Los instrumentos de dibujo técnico se utilizan para hacer el
No se requieren instrumentos de ingeniería especiales.
dibujando preciso.
Un dibujo artístico puede no ser numéricamente específico Un dibujo de ingeniería debe ser numéricamente específico
y informativo. y informativo.
No es necesario seguir el código de dibujo estándar. Código de dibujo estándar (como ISO, ANSI, JIS, BS, etc.)
debe ser mantenido.
I.3 Propósito del dibujo técnico
Es muy difícil y complejo explicar ciertos requisitos de ingeniería con palabras. En tales casos
Gráficos bien dimensionados y correctamente escalados pueden facilitar la comprensión para el personal técnico.
El dibujo técnico sirve para este propósito. Cualquier producto que se va a fabricar, fabricar, ensamblar,
constructado, construido o sometido a cualquier otro tipo de proceso de conversión debe ser primero diseñado. Para hacer el
el resultado del diseño comprensible para cualquier tercero dibujo técnico es la mejor manera.
I.4 Aplicaciones del Dibujo Técnico
El dibujo técnico es una parte esencial de casi todos los proyectos de ingeniería. Algunos usos importantes de
Los dibujos de ingeniería se mencionan a continuación:
Se utiliza en barcos para la navegación.
2. Para la fabricación de máquinas, automóviles, etc.
3. Para la construcción de edificios, carreteras, puentes, presas, estructuras eléctricas y de telecomunicaciones, etc.
4. Para la fabricación de aparatos eléctricos como televisión, teléfono, computadoras, etc.
I.5 Tipos de Dibujo Técnico
Los dibujos de ingeniería se pueden agrupar en las siguientes 4 categorías principales:
1. Dibujo geométrico
I.5.1 Dibujo Geométrico
El arte de representar objetos geométricos como rectángulos, cuadrados, cubos, conos, cilindros,
las esferas, etc. en un papel se llaman dibujo geométrico. Si el objeto tiene solo 2 dimensiones es decir, longitud y
amplitud (como rectángulos, cuadrados, triángulos, etc.), se llama dibujo geométrico plano y si tiene 3
dimensiones es decir, longitud, ancho y grosor/profundidad (como cubo, prisma, esfera, cilindro, etc.), se llama
Dibujo geométrico sólido.
I.5.2 Dibujo de Ingeniería Mecánica
El arte de representar objetos de ingeniería mecánica, como máquinas, piezas de máquinas, etc.
Un papel se llama dibujo de ingeniería mecánica o dibujo de máquinas. Se utiliza en mecánica
ingenieros para expresar trabajos y proyectos de ingeniería mecánica para ejecución actual.
I.5.3 Dibujo de Ingeniería Civil
El arte de representar objetos de ingeniería civil como edificios, carreteras, puentes, presas, etc. en un
Los dibujos técnicos se llaman dibujos de ingeniería civil. Son utilizados por ingenieros civiles para expresar obras de ingeniería civil.
y proyectos para ejecución actual.
I.5.4 Dibujo de Ingeniería Eléctrica y Electrónica
El arte de representar objetos de ingeniería eléctrica como motores, generadores, transformadores,
Los diagramas de cableado, etc., en un papel se llaman dibujo de ingeniería eléctrica. Se utiliza en ingeniería eléctrica.
ingenieros para expresar trabajos y proyectos de ingeniería eléctrica para la ejecución actual.
El arte de representar circuitos electrónicos de televisores, teléfonos, computadoras, etc. en un papel se llama
dibujo de ingeniería electrónica o dibujo electrónico. Es utilizado por ingenieros electrónicos para expresar
trabajos y proyectos de ingeniería electrónica para ejecución actual.
1.6 Propósitos Específicos de Estudiar Dibujo de Ingeniería Civil
Se necesita estudiar dibujo de ingeniería civil para los siguientes propósitos:
1. Desarrollar la habilidad para producir dibujos y bocetos simples de ingeniería civil basados en las normas actuales.
práctica.
2. Desarrollar las habilidades para leer y entender los planos utilizados en proyectos de ingeniería civil.
3. Desarrollar un conocimiento práctico del diseño de edificios, puentes, carreteras, etc. y otros civiles.
estructuras de ingeniería.
4. Desarrollar habilidades en la abstracción de información de hojas de cálculo y diagramas esquemáticos para
elaborar dibujos de trabajo para albañiles, gerentes de construcción y trabajadores de campo que ejecutan obras civiles
proyectos de ingeniería.
1.7 Tipos de dibujo de ingeniería civil
El dibujo de ingeniería civil de un proyecto de obra civil puede clasificarse en dos categorías amplias:
1. Dibujo arquitectónico
a. Plan:
Muestra la posición de diferentes objetos y elementos de la estructura en dos dimensiones.
vista. Solo se muestran la longitud y el ancho de los objetos aquí.
b. Elevación y Sección:
Muestra una vista a lo largo de la altura de la estructura. La elevación se puede presentar en 2D o 3D. En 2D
La vista de elevación muestra ya sea la altura y la longitud o la altura y el ancho.
2. Dibujo Estructural
Muestra el requisito detallado de refuerzo y su disposición en la estructura. También
muestra las especificaciones y propiedades de materiales de construcción como hormigón, acero, madera, etc.
1.8 Elementos del Dibujo Técnico
normas de dibujo o códigos de dibujo que acumulan las reglas del dibujo técnico para una determinada región.
Los códigos de dibujo bien conocidos y su región de aplicación se expresan a continuación:
Tabla 1.2 Normas de Dibujo
Código de país/región/estándar completo Significado
n
En todo el mundo ISO Organización Internacional de Normalización
EE. UU. ANSI Instituto Nacional Americano de Estándares
JAPÓN JIS Normas Industriales Japonesas
Reino Unido BS Normas Británicas
