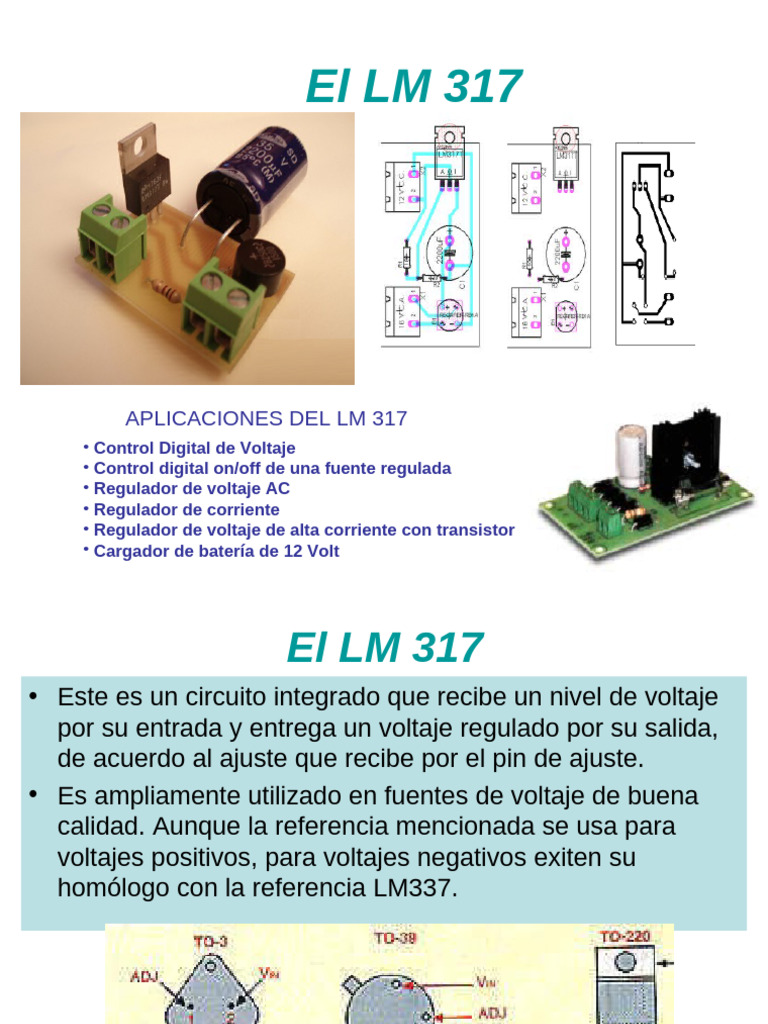

El LM 317
APLICACIONES DEL LM 317
• Control Digital de Voltaje
• Control digital on/off de una fuente regulada
• Regulador de voltaje AC
• Regulador de corriente
• Regulador de voltaje de alta corriente con transistor
• Cargador de batería de 12 Volt
El LM 317
• Este es un circuito integrado que recibe un nivel de voltaje
por su entrada y entrega un voltaje regulado por su salida,
de acuerdo al ajuste que recibe por el pin de ajuste.
• Es ampliamente utilizado en fuentes de voltaje de buena
calidad. Aunque la referencia mencionada se usa para
voltajes positivos, para voltajes negativos exiten su
homólogo con la referencia LM337.
El LM 317
• Configuraciones
básicas del regulador
de voltaje:
• Este circuito entrega
una salida de voltaje
que depende de las
resistencias R1 y R2.
C1 se requiere sólo si
el rectificador de
voltaje se encuentra
distante.
El LM 317
Especificaciones Técnicas
Parámetro LM317T Unidades
Vout 1,2- 37 Volt
Vin Máx 40 Volt
Iout 1,5 amperes
Pot 15 Watios
Voltaje de salida ajustable entre 1,2 y 37 Volt
Protección contra sobrecargas
Protección Térmica
El LM 317 y el LM 337
Control Digital de Voltaje:
• Con este circuito podemos tener
una fuente de voltaje variable
controlada digitalmente. Al aplicar
"1" ó "0" a las bases de los
transistores, éstos conmutan las
resistencias que en paralelo
reemplazan a R2 del circuito
anterior.
Control digital on/off de
una fuente regulada
• A través del transistor
podemos controlar el
encendido y apagado en
la salida de voltaje.
Cuando se aplica un "0"a
la base, el voltaje
aparece en la salida de
acuerdo a la posición del
potenciómetro, pero si se
aplica un "1", el voltaje se
salida será el mínimo
(1,25V), sin importar la
posición del
potenciómetro.
Regulador de voltaje AC
• Este regulador corta los
picos positivos y negativos
de una onda AC. Se debe
tener en cuenta que el
voltaje pico no puede
superar los 40 volt que es
el límite máximo de la
entrada en cada uno de los
circuitos integrados.
• Observe que el regulador
de la onda negativa toma
como referencia el punto
positivo, por lo cual
internamente funciona
•Con los voltajes que como si fuera un voltaje
aparecen en el circuito, el también positivo.
voltaje pico de la salida es de
6 volt.
Regulador de corriente
• Un regulador de corriente
mantiene una corriente
constante a través de la
carga. En este circuito,
dicha corriente depende
de la resistencia R1 y se
puede programar de
acuerdo a la fórmula que
aparece en la figura.
Regulador de voltaje de
alta corriente con
transistor
• Con este regulador podemos
ampliar la corriente nominal
del circuito integrado. Cuando
la corriente es baja, funciona
solamente el LM317 pero
cuando ésta se incrementa, el
voltaje de la resistencia R3
aumenta hasta lograr que el
transistor empiece a conducir y
ayudar así con la corriente del
voltaje de salida.
Cargador de batería de 12
Volt
• Con los valores que
aparecen aquí
podemos construir
fácilmente un
elemental cargador de
baterías, obviamente
siempre y cuando no
supere la barrera de
los 1,5 amperes (en
este caso la batería)
