Alumno: Ibañez Martínez Angel Eduardo Grupo: 5CM10

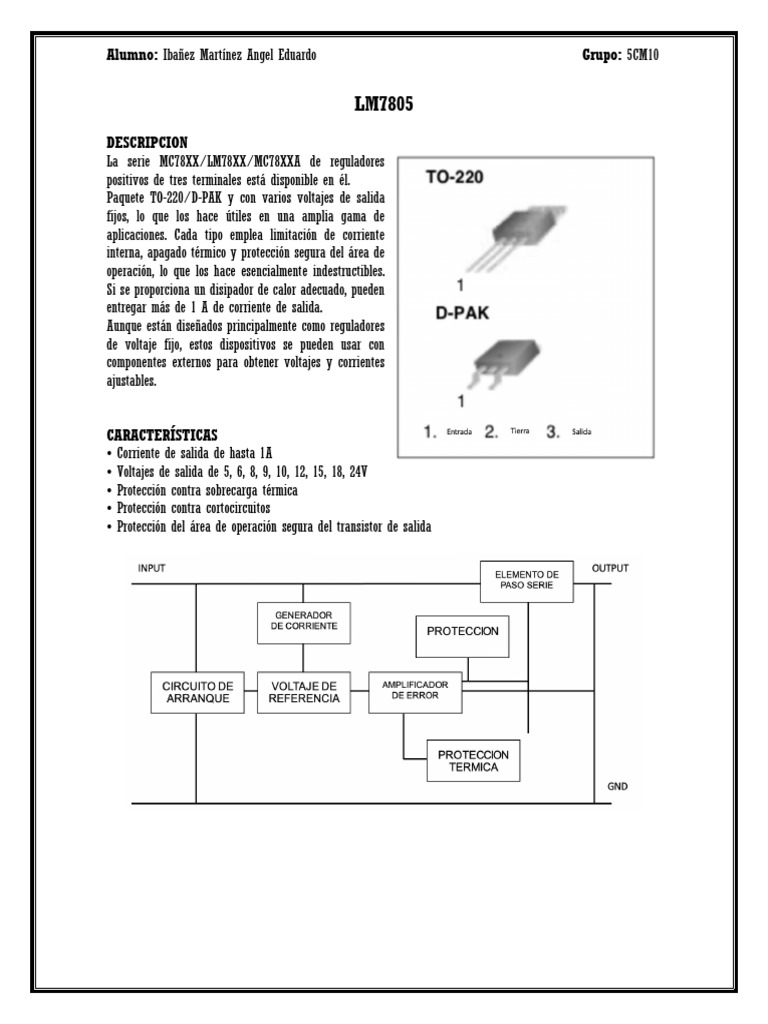

LM7805
DESCRIPCION
La serie MC78XX/LM78XX/MC78XXA de reguladores
positivos de tres terminales está disponible en él.
Paquete TO-220/D-PAK y con varios voltajes de salida
fijos, lo que los hace útiles en una amplia gama de
aplicaciones. Cada tipo emplea limitación de corriente
interna, apagado térmico y protección segura del área de
operación, lo que los hace esencialmente indestructibles.
Si se proporciona un disipador de calor adecuado, pueden
entregar más de 1 A de corriente de salida.
Aunque están diseñados principalmente como reguladores
de voltaje fijo, estos dispositivos se pueden usar con
componentes externos para obtener voltajes y corrientes
ajustables.

CARACTERÍSTICAS
• Corriente de salida de hasta 1A
• Voltajes de salida de 5, 6, 8, 9, 10, 12, 15, 18, 24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
• Protección del área de operación segura del transistor de salida
Alumno: Ibañez Martínez Angel Eduardo Grupo: 5CM10

LM7912
Regulador de Voltaje Negativo de 3 terminales a 1A

DESCRIPCIÓN
La serie Contek LM79XX de reguladores negativos de tres
terminales está disponible en paquete TO-220 y con varios voltajes
de salida fijos, lo que los hace útiles en una amplia gama de
aplicaciones. Cada tipo emplea limitación de corriente interna,
apagado térmico y protección de área segura, lo que los hace
esencialmente indestructibles.

CARACTERÍSTICAS
• Corriente de salida hasta 1A
• Voltaje de Salida disponible: -5V, -6V, -8V, -12V, -15V, -
18V, -24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
Alumno: Ibañez Martínez Angel Eduardo Grupo: 5CM10

LM7812
Regulador de Voltaje Positivo de 3 terminales a 1A

DESCRIPCIÓN
La serie MC78XX/LM78XX/MC78XXA de reguladores
positivos de tres terminales está disponible en él.
Paquete TO-220/D-PAK y con varios voltajes de salida
fijos, lo que los hace útiles en una amplia gama de
aplicaciones. Cada tipo emplea limitación de corriente
interna, apagado térmico y protección segura del área de
operación, lo que los hace esencialmente indestructibles.
Si se proporciona un disipador de calor adecuado, pueden
entregar más de 1 A de corriente de salida.
Aunque están diseñados principalmente como reguladores
de voltaje fijo, estos dispositivos se pueden usar con
componentes externos para obtener voltajes y corrientes
ajustables.

CARACTERÍSTICAS

• Corriente de salida de hasta 1 A

• Voltajes de salida de 5, 6, 8, 9, 10, 11, 12, 15, 18, 24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
• Protección del área de operación segura del transistor de salida
Alumno: Ibañez Martínez Angel Eduardo Grupo: 5CM10

LM7905
Regulador de Voltaje Negativo de 3 terminales a 1A

DESCRIPCIÓN
La serie Contek LM79XX de reguladores negativos de tres terminales está
disponible en paquete TO-220 y con varios voltajes de salida fijos, lo que los
hace útiles en una amplia gama de aplicaciones. Cada tipo emplea limitación de
corriente interna, apagado térmico y protección de área segura, lo que los hace
esencialmente indestructibles.

CARACTERÍSTICAS
• Corriente de salida hasta 1A
• Voltaje de Salida disponible: -5V, -6V, -8V, -12V, -15V, -18V, -24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
Alumno: Ibañez Martínez Angel Eduardo Grupo: 5CM10

LM317
Regulador de Voltaje Positivo ajustable a la salida de 3
terminales

DESCRIPCIÓN
El LM317 es un regulador de voltaje positivo ajustable de 3 terminales capaz de
suministrar más de 1.5 A en un rango de voltaje de salida de 1.2 V a 37 V. Este
regulador de voltaje es excepcionalmente fácil de usar y solo requiere dos
resistencias externas para configurar el voltaje de salida. Además, emplea limitación
de corriente interna, apagado térmico y compensación de área segura, lo que lo
hace esencialmente a prueba de explosiones.

CARACTERÍSTICAS
• Corriente de salida superior a 1.5 A
• Salida ajustable entre 1.2V y 37V
• Protección interna contra sobrecarga térmica
• Limitación de corriente de cortocircuito interno constante con la temperatura
• Compensación de área segura del transistor de salida
• Operación flotante para aplicaciones de alto voltaje
• Elimina el almacenamiento de muchos voltajes fijos
• Paquetes TO-220 y TO-263

• Se requiere Cin si el regulador está ubicado a una distancia apreciable del filtro de la fuente de
alimentación.
• Co no es necesario para la estabilidad, sin embargo, mejora la respuesta transitoria.
• Vsalida = 1.25V (1 + R2/R1) + lADJ R2
• Dado que lADJ se controla a menos de 100 uA, el error asociado con este término es insignificante en la
mayoría de las aplicaciones.
Alumno: Ibañez Martínez Angel Eduardo Grupo: 5CM10

LM337
Regulador de Voltaje Negativo ajustable a la salida de 3 terminales

DESCRIPCIÓN
El LM337 es un regulador de voltaje negativo ajustable de 3 terminales capaz
de suministrar más de 1,5 A en un rango de voltaje de salida de -1,2 V a -
37 V.
Este regulador de voltaje es excepcionalmente fácil de usar y requiere solo
dos resistencias externas para configurar el voltaje de salida. Además, emplea
limitación de corriente interna, apagado térmico y compensación de área
segura, lo que lo hace esencialmente a prueba de explosiones.
El LM337 sirve para una amplia variedad de aplicaciones, incluida la
regulación local en tarjeta. Este dispositivo también se puede usar para hacer
un regulador de salida programable, o conectando una resistencia fija entre
el ajuste y la salida, el LM337 se puede usar como un regulador de corriente
de precisión.

CARACTERÍSTICAS
• Corriente de salida superior a 1.5 A
• Salida ajustable entre -1.2 V y -37 V
• Protección interna contra sobrecarga térmica
• Constante limitante de corriente de cortocircuito interno con temperatura
• Compensación de área segura del transistor de salida
• Operación flotante para aplicaciones de alto voltaje
• Elimina el almacenamiento de muchos voltajes fijos
• Disponible en montaje en superficie D2PAK y transistor estándar de 3 conductores

• Se requiere Cin si el regulador está ubicado a más de 4 pulgadas del filtro de la fuente de
alimentación.
• Se recomienda un electrolítico de tantalio solido de 1.0 pF o de aluminio de 10 pF.
• Co es necesario para la estabilidad. Se recomienda un electrolítico de tantalio solido de 1.0 pF o de
aluminio de 10 uF.
