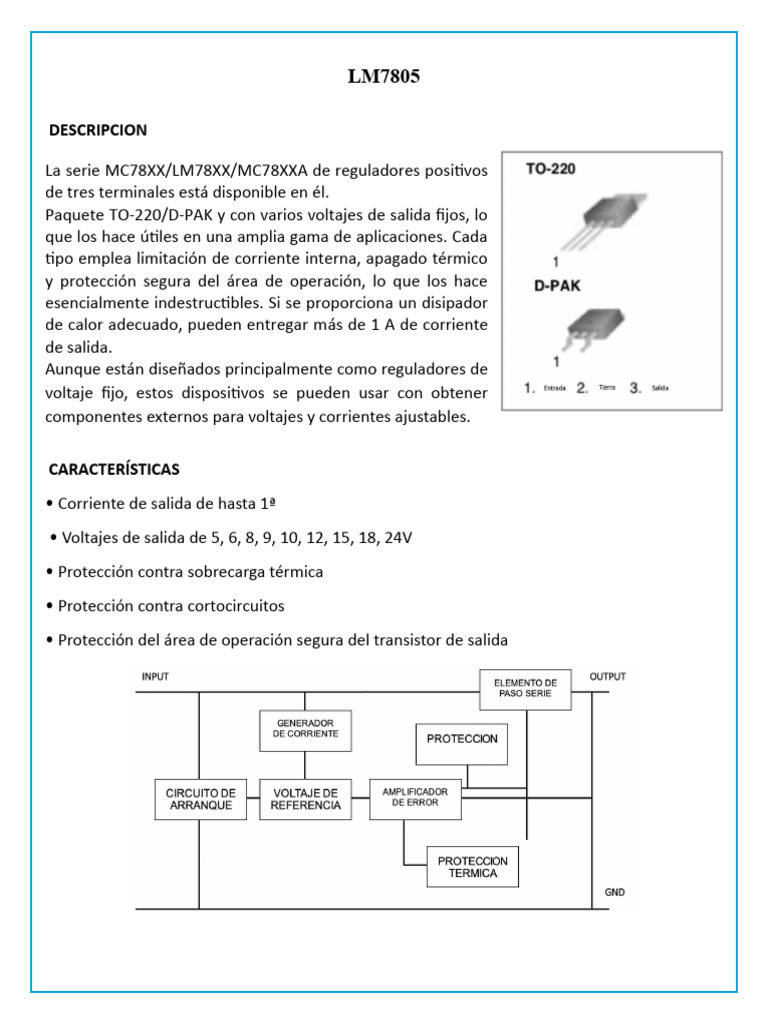

LM7805

DESCRIPCION

La serie MC78XX/LM78XX/MC78XXA de reguladores positivos

de tres terminales está disponible en él.
Paquete TO-220/D-PAK y con varios voltajes de salida fijos, lo
que los hace útiles en una amplia gama de aplicaciones. Cada
tipo emplea limitación de corriente interna, apagado térmico
y protección segura del área de operación, lo que los hace
esencialmente indestructibles. Si se proporciona un disipador
de calor adecuado, pueden entregar más de 1 A de corriente
de salida.
Aunque están diseñados principalmente como reguladores de
voltaje fijo, estos dispositivos se pueden usar con obtener
componentes externos para voltajes y corrientes ajustables.

CARACTERÍSTICAS
• Corriente de salida de hasta 1ª
• Voltajes de salida de 5, 6, 8, 9, 10, 12, 15, 18, 24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
• Protección del área de operación segura del transistor de salida
 LM7912

Regulador de Voltaje Negativo de 3 terminales a 1A

DESCRIPCIÓN

La serie Contek LM79XX de reguladores negativos de tres

terminales está disponible en paquete TO-220 y con varios voltajes
de salida fijos, lo que los hace útiles en una amplia gama de
aplicaciones. Cada tipo emplea limitación de corriente interna,
apagado térmico y protección de área segura, lo que los hace
esencialmente indestructibles.

CARACTERÍSTICAS

1. Corriente de salida hasta 1A

2. Voltaje de Salida disponible: -5V, -6V, -8V, -12V, -15V, -18V, -24V
3. Protección contra sobrecarga térmica
4. Protección contra cortocircuitos
 LM7812

Regulador de Voltaje Positivo de 3 terminales a 1A

DESCRIPCIÓN

La serie MC78XX/LM78XX/MC78XXA de reguladores

positivos de tres terminales está disponible en él.
Paquete TO-220/D-PAK y con varios voltajes de salida fijos, lo
que los hace útiles en una amplia gama de aplicaciones. Cada
tipo emplea limitación de corriente interna, apagado térmico
y protección segura del área de operación, lo que los hace
esencialmente indestructibles. Si se proporciona un
disipador de calor adecuado, pueden entregar más de 1 A de
corriente de salida.
Aunque están diseñados principalmente como reguladores
de voltaje fijo, estos dispositivos se pueden usar con
componentes externos para obtener voltajes y corrientes
ajustables.

CARACTERÍSTICAS

• Corriente de salida de hasta 1 A

• Voltajes de salida de 5, 6, 8, 9, 10, 11, 12, 15, 18, 24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
• Protección del área de operación segura del transistor de salida
 LM7905

Regulador de Voltaje Negativo de 3 terminales a 1ª

DESCRIPCIÓN

La serie Contek LM79XX de reguladores negativos de tres

terminales está disponible en paquete TO-220 y con varios
voltajes de salida fijos, lo que los hace útiles en una amplia gama
de aplicaciones. Cada tipo emplea limitación de corriente interna,
apagado térmico y protección de área segura, lo que los hace
esencialmente indestructibles.

CARACTERÍSTICAS

• Corriente de salida hasta 1A

• Voltaje de Salida disponible: -5V, -6V, -8V, -12V, -15V, -18V, -24V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
 LM317

Regulador de Voltaje Positivo ajustable a la salida de 3 terminales

DESCRIPCIÓN

El LM317 es un regulador de voltaje positivo ajustable de 3

terminales capaz de suministrar más de 1.5 A en un rango de
voltaje de salida de 1.2 V a 37 V. Este regulador de voltaje es
excepcionalmente fácil de usar y solo requiere dos resistencias
externas para configurar el voltaje de salida. Además, emplea
limitación de corriente interna, apagado térmico y compensación
de área segura, lo que lo hace esencialmente a prueba de
explosiones.

CARACTERÍSTICAS

• Corriente de salida superior a 1.5 A

• Salida ajustable entre 1.2V y 37V
• Protección interna contra sobrecarga térmica
• Limitación de corriente de cortocircuito interno constante con la temperatura
• Compensación de área segura del transistor de salida
• Operación flotante para aplicaciones de alto voltaje
• Elimina el almacenamiento de muchos voltajes fijos
• Paquetes TO-220 y TO-263
• Se requiere Cin si el regulador está ubicado a una distancia apreciable del filtro de la
fuente de alimentación.
• Co no es necesario para la estabilidad, sin embargo, mejora la respuesta transitoria.
• Vsalida = 1.25V (1 + R2/R1) + lADJ R2
• Dado que lADJ se controla a menos de 100 uA, el error asociado con este término es
insignificante en la mayoría de las aplicaciones.
 LM337
Regulador de Voltaje Negativo ajustable a la salida de 3 terminales

DESCRIPCIÓN

El LM337 es un regulador de voltaje negativo ajustable de 3

terminales capaz de suministrar más de 1,5 A en un rango de voltaje
de salida de -1,2 V a -37 V.
Este regulador de voltaje es excepcionalmente fácil de usar y requiere
solo dos resistencias externas para configurar el voltaje de salida.
Además, emplea limitación de corriente interna, apagado térmico y
compensación de área segura, lo que lo hace esencialmente a prueba
de explosiones.
El LM337 sirve para una amplia variedad de aplicaciones, incluida la
regulación local en tarjeta. Este dispositivo también se puede usar
para hacer un regulador de salida programable, o conectando una
resistencia fija entre el ajuste y la salida, el LM337 se puede usar como
un regulador de corriente de precisión.

CARACTERÍSTICAS

• Corriente de salida superior a 1.5 A

• Salida ajustable entre -1.2 V y -37 V
• Protección interna contra sobrecarga térmica
• Constante limitante de corriente de cortocircuito interno con temperatura
• Compensación de área segura del transistor de salida
• Operación flotante para aplicaciones de alto voltaje
• Elimina el almacenamiento de muchos voltajes fijos
• Disponible en montaje en superficie D2PAK y transistor estándar de 3 conductores
• Se requiere Cin si el regulador está ubicado a más de 4 pulgadas del filtro de la fuente de
alimentación.
• Se recomienda un electrolítico de tantalio solido de 1.0 pF o de aluminio de 10 pF.
• Co es necesario para la estabilidad. Se recomienda un electrolítico de tantalio solido de 1.0 pF o
de aluminio de 10 uF.
