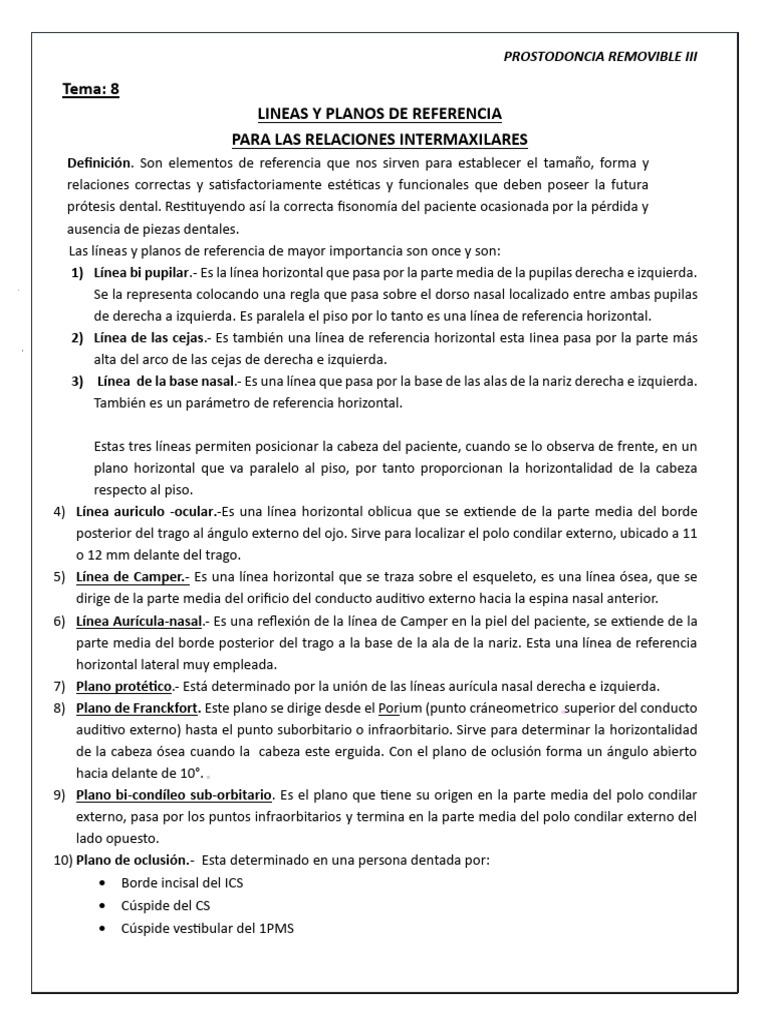

PROSTODONCIA REMOVIBLE III

Tema: 8
LINEAS Y PLANOS DE REFERENCIA
PARA LAS RELACIONES INTERMAXILARES
Definición. Son elementos de referencia que nos sirven para establecer el tamaño, forma y
relaciones correctas y satisfactoriamente estéticas y funcionales que deben poseer la futura
prótesis dental. Restituyendo así la correcta fisonomía del paciente ocasionada por la pérdida y
ausencia de piezas dentales.
Las líneas y planos de referencia de mayor importancia son once y son:
1) Línea bi pupilar.- Es la línea horizontal que pasa por la parte media de la pupilas derecha e izquierda.
Se la representa colocando una regla que pasa sobre el dorso nasal localizado entre ambas pupilas
de derecha a izquierda. Es paralela el piso por lo tanto es una línea de referencia horizontal.
2) Línea de las cejas.- Es también una línea de referencia horizontal esta Iinea pasa por la parte más
alta del arco de las cejas de derecha e izquierda.
3) Línea de la base nasal.- Es una línea que pasa por la base de las alas de la nariz derecha e izquierda.
También es un parámetro de referencia horizontal.

Estas tres líneas permiten posicionar la cabeza del paciente, cuando se lo observa de frente, en un
plano horizontal que va paralelo al piso, por tanto proporcionan la horizontalidad de la cabeza
respecto al piso.
4) Línea auriculo -ocular.-Es una línea horizontal oblicua que se extiende de la parte media del borde
posterior del trago al ángulo externo del ojo. Sirve para localizar el polo condilar externo, ubicado a 11
o 12 mm delante del trago.
5) Línea de Camper.- Es una línea horizontal que se traza sobre el esqueleto, es una línea ósea, que se
dirige de la parte media del orificio del conducto auditivo externo hacia la espina nasal anterior.
6) Línea Aurícula-nasal.- Es una reflexión de la línea de Camper en la piel del paciente, se extiende de la
parte media del borde posterior del trago a la base de la ala de la nariz. Esta una línea de referencia
horizontal lateral muy empleada.
7) Plano protético.- Está determinado por la unión de las líneas aurícula nasal derecha e izquierda.
8) Plano de Franckfort. Este plano se dirige desde el Porium (punto cráneometrico superior del conducto
auditivo externo) hasta el punto suborbitario o infraorbitario. Sirve para determinar la horizontalidad
de la cabeza ósea cuando la cabeza este erguida. Con el plano de oclusión forma un ángulo abierto
hacia delante de 10°.
9) Plano bi-condíleo sub-orbitario. Es el plano que tiene su origen en la parte media del polo condilar
externo, pasa por los puntos infraorbitarios y termina en la parte media del polo condilar externo del
lado opuesto.
10) Plano de oclusión.- Esta determinado en una persona dentada por:
 Borde incisal del ICS
 Cúspide del CS
 Cúspide vestibular del 1PMS
  Ambas cúspides vestibular y palatina del 2PMS
 Cúspide mesio palatina del 1MS.

El plano de oclusión es una línea horizontal quebradiza que se extiende por las piezas dentarias
mencionadas .Tiene la particularidad de formar un ángulo abierto hacia atrás de 3° en la apertura con
la línea aurículo-nasal .

11) Plano de orientación. -Es el sustituto del plano de oclusión, en una persona totalmente desdentada,
Se determina y localiza en la cara oclusal del rodete superior correspondiendo al maxilar superior por
ser este maxilar un hueso fijo.
Los planos y líneas horizontales pueden ser de anteriores y laterales y sirven para determinar
parámetros en una vista lateral del paciente. Y de vista anterior del paciente

REGISTRO DE LAS RELACIONES INTERMAXILARES.-

Comprende 5 tiempos: que son: 1.Determinacion del plano de orientación, 2.Estblecer la altura
morfológica o dimensión vertical, 3.Registro de la relación céntrica,4 Líneas de referencia estética. Y 5.
Traslado de los registros intermaxilares al articulador

I) 1er tiempo: DETERMINACIÓN DEL PLANO DE ORIENTACIÓN.

Formas determinar el plano de orientación. Se necesita dos instrumentos que son:

a) Plano de Fox. Que consta de 2 Partes:

 Parte bucal o intraoral. - Es la parte que se debe asentar uniformemente sobre la superficie
oclusal del rodete superior.
 Parte extraoral.-Que a su vez se subdivide en:
- partes laterales: sirven para determinar el plano de orientación lateral posterior. Este deben
ser paralelo a la línea aurícula-nasal.
- parte anterior: sirve para determinar el paralelismo anterior del plano de orientación. Debe
quedar paralela a la linea bipupilar o lineas horizontales de rferencia anterior.

b) Plano de Camper. Debe ser posicionado sobre la línea bipupilar o sobre la línea aurícula-nasal
para comprobar su paralelismo. El plano de orientación debe quedar paralelo al plano protético.
TÉCNICAS PARA DETERMINAR EL PLANO DE ORIENTACIÓN EN EL RODETE SUPERIOR los pasos son:

1) Conformar el labio superior. -Con la placa de articular en la boca del paciente, observar de frente y
de perfil y ver si esta protruido o retruido el labio superior y según la observación clínica aumentar o
disminuir la cera, hasta conformar un perfil facial aceptable para el paciente.

2) Establecer la relación vertical labio y el rodete. Es decir, la altura del rodete superior.

En una persona pueden reconocerse 3 tipos de labios:

 Normal: Los dientes se hacen visibles de 1 a 2 mm. por debajo del borde libre del labio superior.
 Corto: Los dientes se hacen visibles de 2 a 5 mm. por debajo del borde libre del labio superior.
 Largo: los dientes se esconden 2 a 5 mm. por encima del borde libre del labio superior.

3) Emplear los planos Fox y de Camper.- Apoyar la parte intrabucal del plano de Fox sobre la
superficie oclusal del rodete superior . Donde la parte anterior del plano de Fox debe quedar
paralela a la línea bipupilar o línea nasal ; se aumentará o disminuirá cera hasta obtener
paralelismo. Asimismo, las partes laterales del plano de Fóx deberán quedar paralelas a las Líneas
aurícula-nasal. La misma determinara así la posición y altura correcta del plano de orientación
aceptable.
4) Transferir ese plano de orientación al rodete inferior. Para lo cual se instruye al paciente cerrar la
boca y observar que exista una correcta oclusión entere ambos rodetes superior e inferior. De lo
contrario aumentar o disminuir cera hasta lograr este objetico de cierre hermético de los rodetes.

Nota este adaptado solo se lo realiza en el rodete inferior ya que el rodete superior ya fue
determinado el plano de orientación por tanto no se lo modifica ya.
Todo este procedimiento se realiza en pacientes totalmente desdentados.
Cuando el paciente tiene dientes remanentes o artificiales en el arco antagonista, el procedimiento
es:

- Conformar el labio.
- Relación vertical labio - rodete.
- Se obvia el plano de orientación.
- Se determina la altura del rodete.
- Para luego establecer la dimensión vertical mediante un registro de oclusión o mordida.

II.- 2DO TIEMPO : ESTABLECER LA ALTURA MORFOLÓGICA O DIMENSIÓN VERTICAL.

La dimensión vertical es aquella distancia presente entre 2 puntos anatómicamente y previamente
establecidos en la cara del paciente.
Se debe conocer lo siguientes terminos:
Altura fisonómica o facial. Es la altura que se mide tomando en cuenta 2 puntos
craneométricos y está comprendida entre: Trichium (nacimiento del cabello) y Gnation (base
del mentón).

Altura morfológica. Llamada también Altura mínima, está dada por las piezas en oclusión en
una persona dentada; se la establece haciendo que la personas ocluya normalmente las
piezas antagonistas entre si. Se pierde cuando no hay diente.

Altura postural de reposo o fisiológica. Es una distancia que se establece ligeramente de 2 a

3mm por encima de la altura morfológica.

Es necesario conocer las siguientes consideraciones:

 La altura postural nunca se pierde en una persona.

 Esta altura postural es ligeramente mayor 2 a 3 mm, que la dimensión vertical.
 Se la determina distrayendo al paciente.
 La dimensión vertical llega a su máximo durante el bostezo o la carcajada.
 Mientras hayan 2 piezas naturales antagonistas en oclusión, mantienen la dimensión
vertical.
 La máxima dimensión vertical se la tiene entre los 40 a 50 años luego de lo cual va
declinando hasta tener casi 0,5cm menos en una persona de 60 años.

Proporciones craneometrías La dimensión vertical no será posible sin estas proporciones.

Son estudios hechos con el fin de medir las proporciones de la cabeza de una persona y asi
obtener correctas dimensiones. Y estas pueden ser:
Norma de las mitades. Indica que la cabeza se divide en 2 partes iguales trazando una línea
horizontal imaginaria que pasa por los agujeros infraorbitarios.
Canon clásico. -Indica que las facies del paciente se divide en 2 mitades, tomando como
altura la línea que va desde la línea de los cejas hasta el gnation, siendo la línea subnasal la
que la divide.
Canon de Mc Gee.-Dice que la distancia sub-naso-glabelar es igual la distancia sub-naso-
mentoniana.
Canon de Willis. De todos los métodos para obtener una correcta altura morfológica, es el
más usado en clínica es el Canon de Willis que indica que la distancio sub-naso-mentoniana
es igual a la distancia óculo-comisural.

Establecimiento de la dimensión vertical en pacientes no portadores de prótesis.- pueden

emplearse 4 recursos previos:

Altura postural. A partir de la altura postural, de reposo o posición de distraído, se aumenta

o disminuye la dimensión vertical respetando el plano interoclusal.
Posición de la boca. Si colocadas las 2 placas de articular se aprecia que el paciente hace
mucho esfuerzo para cerrar los labios, significa que la altura morfológica o dimensión vertical
está aumentada por, lo que se deberá disminuir cera en el rodete inferior. Si por el contrario
los labios se juntan exageradamente, lo que hay que hacer es aumentar cera en el rodete
inferior. Lo ideal es que las dos placas de articular al ocluir los labios deben tocarse
suavemente entre si.
Proporciones fisonómicas. Si las proporciones fisonómicas son armónicas, se utiliza el
instrumento de Willis, donde las distancias óculo-comisural y sub-naso-mentoniana tienen
que coincidir.
Registros previos, el empleo de registros previos, como fotografías del paciente cuando tenía
dientes sirven de guía y referencia en la determinación de la dimensión vertical
Realizado los recursos previos pasamos a Establecer la dimensión vertical . Se tiene las
siguientes consideraciones a tomar en cuenta:
Prueba fonética. Consiste en restablecer la dimensión vertical haciendo repetir al paciente
la letra "m" 2 a 3 veces; en ese momento debe apreciarse que exista una separación de 2 a 3
mm entre las superficies interoclusales.
Deglución: Se hace deglutir saliva al paciente previo colocado de 3 conos 2 posteriores y 1
anterior sobre la cara oclusal del rodete inferior para luego medir la dimensión vertical.
Punto de poder .- Al igual que la deglución, tiene uso relativo ,consiste en el uso de
dinamómetros entre ambos rodetes ya que en el momento en que el paciente presiona con
mayor fuerza, es el apropiado para marcarla altura morfológica .
Paralelismo de rebordes. El reborde alveolar, en el momento de llevar al articulador ,en lo
posible debe quedar paralelo a la platina.
Criterio clínico. Para el rodete superior, debe apreciarse de acuerdo al tamaño y caída del
labio, ya que el rodete superior tiene que aparecer de 1 a 1,5 mm por debajo del borde
inferior del labio; y el rodete inferior debe quedar oculto detrás del borde del labio inferior.
Uso del Instrumento de Willis. Es el mas empleado y con mejores resultados. Llamado
también Nonius o Vernier, es una regla milimétrica en forma de L y otra regla que corre sobre
la primera ajustada por un tornillo. Cuando el paciente tiene facies armónica, la dimensión
vertical se establece de la siguiente manera:
Establecer la altura postural del paciente y la manera de hacerlo es distrayendo al paciente.
Una vez que está en posición de reposo o fisiológica es el momento de medir la distancia
sub-naso-mentoniana y correlacionarla con la distancia oculo-comisural deben tener la
misma dimensión y asi se obtendrá un registro aceptable de la dimensión vertical de nuestro
paciente.

Establecida la dimensión vertical es bueno comprobar si es correcta, cuando el paciente

repita la letra M, debe producirse el claro interoclusal.

Retirar las placas de articular, enfriar en una taza de goma con agua fría; volver a llevar a la
boca, pero esta vez, solo la placa de articular inferior y al estar el labio inferior en reposo, el
rodete debe quedar oculto a la altura del borde libre del labio.
Para luego llevar nuevamente las dos placas de articular a la boca del paciente y comprobar
la dimensión vertical si es correcta y al momento de ocluir, los 2 rodetes deben presentar
armonía Si falla se debe volver al primer paso.

DETERMINACIÓN DE LA ALTURA MORFOLÓGICA EN PACIENTE DESDENTADO MONO

MAXILAR SUPERIOR.
  Se coloca la placa de registro articular superior y lo primero que se hace es conformar
el labio y establecer el alto del rodete superior.
 No se determina el plano de orientación; se va al registro de oclusión para determinar
la altura morfológica.
 Se reblandece la cera del rodete en su cara oclusal; se ayuda al paciente a llevar el
mentón a la posición de oclusión céntrica.
 Se indica la paciente que cierre la boca realizando la mordida o registro de mordida
para que los dientes se profundicen o introduzcan y así se graben en la cera.
estableciendo a si la dimensión vertical de nuestro paciente.

DETERMINACIÓN DE LA ALTURA MORFOLÓGICA EN CASO DE MAXILAR INFERIOR.

 No se conforma el labio.
 El rodete debe estar oculto detrás del labio inferior.
 Se coloca el maxilar inferior en oclusión céntrica, se indica que el paciente
cierre la boca haciendo que los dientes superiores se graben y profundicen
en el rodete inferior.

III) 3er. Tiempo : REGISTRO DE LA RELACIÓN CÉNTRICA O CENTRAL.

Llamada también Posición retrusiva terminal o Posición de charnela. Cuando se habla de relación
central, se está hablando de una persona que ha perdido todos sus dientes.
Definición anatómica. Es la posición más retrusiva de la cabeza del cóndilo dentro la cavidad
glenoidea.
Definición clínica. Es la posición más retrusiva del maxilar inferior en relación al maxilar superior
a una altura previamente establecida.
Esta elevación y retrusión de la cabeza del cóndilo es gracias a la participan tres músculos :
temporal (haz medio), pterigoideo interno y el masetero.

MÉTODO PARA EL REGISTRO DE LA RELACIÓN CENTRAL: Son 3 y puede emplearse según el

caso y criterio clico cualquiera de las tres:

a) Método grafico o de soporte central.-. Para este método se emplean instrumentos

gnatograficos quo pueden intrabucales y extrabucales.
los gnatografos intrabucales tienen forma de 2 platinas generalmente de bronce, uno de ellos es
de superficie lisa y la otra trae en lo parte media un tornillo corredizo que es ajustable y al que
se le da el nombre de la aguja transcriptora.

Las platinas deben tener movimiento de contacto borde a borde o guía de tal manera que dicho
contacto forme en las platinas uno figura denominada, según la platina Gysi, ARCO GOTICO, esto
en el maxilar superior. En caso de colocar la platina con la aguja inscriptora en el rodete del
maxilar inferior y la platina lisa en el rodete superior, la figura que se forma será inversa y a ella
se la denomina Punta de FLECHA o "vuelo de gaviota. Ambas figuras representan la relación
céntrica que se debe fijar en los vértices.

Los gnatografos extrabucales.- presentan el mismo principio físico que los intrabucales teniendo
como única diferencia las dimensiones El tamaño del registro grafico del ARCO GÓTICO, es
constante, o sea que no varía ya que la trayectoria condílea sagital es constante; en cambio lo
amplitud presenta variación, ya que en lo técnica extrabucal esta es mayor debido al tamaño de
las barras que proyectan las platinas hacia fuera.

b) Método plástico. En el cual el registro de la relación centria, se la realiza con la ayuda de

las placas de articular en boca ; la relación se establece a través de un solo movimiento:
cerrar en la posición más retrusiva. Este método tiene 3 maneras de registro:
 Activa
 Guiada
 Forzada
1) Activa. Cuando el paciente, por voluntad propia de sus músculos, lleva el maxilar inferior a la
parte más posterior con respecto al maxilar superior. Este procedimiento presenta un grado
de dificultad, pero existen varias maneras:
 Se le pide al paciente que lleve la punta de la lengua a la parte más posterior del
paladar y así cierre la boca ocluyendo los rodetes.
 Otra forma es pedirle que trague saliva y en ese momento junte los rodetes. Hacer
que el paciente incline la cabeza hacia atrás, a la parte más posterior y así junte los
rodetes.
 Que abra y cierre la boca varias veces para producir fatiga muscular y en ese estado
recién junte ambos rodetes.
 2) Guiada. Cuando el Odontólogo toma al paciente del mentón y lo ayuda o guía a llevar el
maxilar inferior a la parte más posterior y en esta posición deba cerrar la boca.
3) Forzada. Es cuando se utiliza las llamadas mentoneras que llevan de manera forzada llevan el
maxilar inferior a la parte más posterior. La mentonera más común es la de Hitckoc.
Técnica. Establecido el plano de orientación la dimensión vertical y forma de los rodetes, para la
relación central se puede recurrir a la forma guiada o activa teniendo como resultado que el rodete
superior debe desbordar en todo su perímetro al inferior en aproximadamente 2mm. Con el lecrón
se marca el desbordamiento del maxilar superior. Se llevan rodetes al agua fría y se vuelven a
colocar al paciente para verificar que la relación céntrica de mordida guiada llegue a la misma línea.

c) Método funcional o de soporte periférico. Es aquel que se realiza teniendo el aparato gnatografo.

IV) tiempo LÍNEAS DE REFERENCIA ESTÉTICA.-

Este punto es importante porque se constituye en los últimos pasos de las relaciones intermaxilares.
Y se realiza:
a) Trazado de la Línea media o Inter incisiva. - Es la línea que divide en dos partes iguales el rodete
superior e inferior en su segmento anterior. Como punto de referencia puede utilizaarse el
frenillo medio, pero es mucho más fiable utilizar la parte media del filtrum labial, a partir de
ello dividir en forma sagital o vertical la facies del paciente. Esta línea deberá coincidir con el
punto interproximal de los 2 incisivos centrales superiores, para así establecer la parte media
de la prótesis.

b) Trazado de la Línea de los Caninos.- Es la prolongación hacia debajo de la línea que divide en 2
partes el ángulo formado por el surco naso-geniano y el ala de la nariz. Sirve para establecer el
ancho de los dientes superiores. Esta línea debe coincidir con el vértice del canino.
c) Trazado de la Línea de la sonrisa. - Para trazar esta línea debe recogerse el labio superior del
paciente hacia arriba, haciéndolo sonreír. Para esto, una vez recogidos los labios, se traza la
línea horizontal que se inicia a la altura de las comisuras. Este parámetro es utilizado para
establecer el alto de los dientes artificiales.

MANTENIMIENTO Y FIJACIÓN DE LA RELACIÓN CENTRAL. Los 3 pasos fundamentales son:

 Obtención del registro relación céntrica propiamente dicho.
 Mantenimiento de le relación central se usa el método funcional que es marcar con el
lecrón la periferia del rodete.
Fijación de los registros que se hace de la siguiente manera: obtenida la relación centra!, se fijan
los rodetes entre sí, para lo cual se confeccionan grapas a partir de clips, los cuales se calientan e
introducen en los rodetes. Otro, método consiste en calentar la espátula para cera y fijar los rodetes.
Otro método consiste en trazar líneas de referencia, y una vez retirados los rodetes de boca, se
hacen coincidir dichas línea.

V) 5TO TIEMPO: TRASLADO DE LOS REGISTROS INTERMAXILARES AL ARTICULADOR.

Una vez obtenida los trazos y registros intermaxilares, se traslada al articulador.
 PROSTODONCIA

UNIDAD 9
ARTICULADORES

Dentro de toda la aparatología empleada en Odontología, los

Articuladores son los instrumentos mecánicos que simulan los
movimientos•de la mandifrJla. Se basan en la reproducción
mecánica de las trayectorias de los movimientos mandibulares
eietutados por las articulaciones temporomandibulares. Se usan en
la confección de restauraciones fijas o móviles que deben estar en
armonía con dichos movimientos.
Concepto. Son mecanismos antagonizadores que tienen -por
objeto FGñdGFñõñfal mantener y reproducir posiciones y
movimientos mandibulares, con la finalidad de realizar el
diagnóstico, estudio y confección de .los aparatos protéticos y,
específicamente, para enfilar piezas artificiales
Richardson
- Evolución. Fue GARIOT que en el siglo pasado diseñó el primer
articulador, pero una concepción mas realista tue dada por•
RICHARDSON que dice que los articuladores son elementos
antagonizadores.
- Elementos de Un articulador; Los elementos básicos de los que
consta un
articu a or son:
1 . Ramas: a) Rama superior
b) Rama inferior
2 Mecanismo relacionador: por medio del cual hacen
contacto las dos ramas. on:
mecanismos condilares

PROS TODÕNCIA
 Hacia 1850 uno de los problemas principales era como relacionar
Un maxilar con ot+o y por ende,qa se idearon unc serie de
mecanismos entre los cuales figura uno al que GYSI le dio el nombre
de oclusor, y que fue evolucionando hasta el articulador actual.
ClcsiFicación de los-.Articuladores. Se clasifican en dos grandes grupos:
1 Articu;adores Uni osicionales. Denominados también
articuladores simp es o senci amente c USOres. Se flaman así porque
reproducen Una posición (oclusión céntrica) y un movimiento
(movimiento de charnela). Estos se subdividen en:
a) Articu;adores uni-osicionales continuos o de bisa ra. Son los
comúnmenie lama os c usores. on articua ores que tienen en la parte
posterior un tornillo que Une cmbas ramas. Existen dos tamaños:
normal y pequeño.
b) Articuladores uniposicionales discontinuos. Son articuladores
que se separan.

DIFERENTES TIPOS DE OCLUSORES

2) Articuiadores Multi osicionales.
Se denominan mas e movimientos así por su capacidad
83Fõr07tJcir y, al mismo mantener mas de 2 oc•.siclones.
Se
a) Arf.- cu!adores mu!ti
osicionales ' e!aciona or se asemeia a .a T condilares. San
aquellos cuyo
mecnnisrt'.c articulación temporomar.d:bula:); donde una de
sus ramas réproducií la cabeza del concifo 2••:., ta -trayectoria
condílea de la cavac!pd g2enoidea. Aluunos ticuladores tienen !a parte
 que representa la cabeza del córydifo ur,il--a ü fa rama inrerior, estos son
denominados Articuladores Tipo Arcon New Simplex .
En otros arficu!adores, donde a parte que representa cabeza del cóndilo
se encuentra unida a la rama superior, se denominan Articuladores o
Tipo Non Arcon (el: Artic. De Hanau).
Se e .ubdividen en:
a', - De de uíü fra. Son acuellos que no pueden modificar nin -u..jna de
sus dimensiones. on aenominados articuladores de posició:-.
O, CANAVIRI FLORES
PROSTODONCIA

media porque son fabricados con una. angulación promedio. a2.

Sermada tables. Son aquellos en los Cuales se
o menos 1 e os
puede modificar por mecanismos
relacionadorés. Es el caso del articulador
posiciones e cua esquiera New Simplex, donde la platina incisiva es
-la que se mueve. a3. Totalmente ada
tables. Son aquellos en los que podemos cambiar de los mecanismos
relacionadores. Són de este tipo los articuladores de Hanau.
Los articuladoreS multiposicionales condilares -tambien pueden ser:
PANTOGRAFOS. Son los que tienen Un dispositivo independiente
capaz Forma gráfica_la inscripción de los distintos
movimientos qüe realiza el maxilar inferior en el paciente.
NO PANTOGRAFOS. Los que no duentan con este
dispositivo.
b) Articuladores
multi re aciona or no tiene ninguna semejanzaosicionales no
condilares. Son aquellos cuyo I
mecanismo con la ATM; son simplemente superficies•deslizantes. Entre
estos están:
Los de trayectoria fija
Los de trayectoria fluctuante
 Los de -trayectoria adaptable
Caracteres mecánicos de Un articulador. Las partes de las que consta un
articu a or son:
1. Ramas: su erior e inferior.
r:gi as y para e as entre SI. Representan a ambos maxilares; deben
ser on en número de dos: una superior
y la otra interior (generalmente en forma de L) y cuya parte vertical
termina en un elemento resistente denominado ARCON que
representa a -la cabeza del cóndilo del maxilar inferior.
Estas ramas tienen dispositivos u orificios expulsivos que reciben el
nombre de portamodeloS.
2. Mecanismo relacionador. Que comprende:
a ecanismos con i ares que asemejan a la ATM' en los
articuladores corr:entes o e gura lla, están representadas a cada lado
por la ranura glenoidea, que posteriormente algunos Fabricantes la
convirtieron en una verdadera superficie. • Es importante identificar si
el vástago de este mecanismo está unido a la rama -inferior, en cuyo
caso será ARCON, o a la rama superior denominándose INVERTIDO.
Eje intercondllar. Va de Un mecanismo condilar al otro mecanismo
condilar. 0 dividido en dos partes por una bisagra.
Distancia intercondilar. Es de 11 a 12 cm.
b Mecanismo incisivo o (Jía incisiva. Es un elemento que
sirve para

La plataforma incisiva puede acomodarse de 3 maneras

diferentes:
- está paralelaa4asxamas del-arficulqdor se denomina POSiÇiÓn
media 0 0c .
 Cuando está inclinada formando un ángulo abierto hacia delante, se
denominc posición negativa.
- Cuandc está inclindda Formando Ún ángulo abierto hacia atrás, se
denomina posición positiva
Elementos accesorio de un articulador.
referentes para posicionar el
- p a+ina o mesa
e en i o presenta modelo superior)
á - cguia irucisal (para localizar el
punto interincisivo)
- arco fáClC! (sirve para deferminar la relación existente entre los maxilares
o los crcüS dentarios).
Traslado de las relaciones intermaxilareS al articulador. Antes de hacer e,
FGFa3Zeoe veri icarse o siguiente: a) ver en qt:e condiciones se encuentra
el articulador (tornillos y demás elementos deben estar ajustados) b el
mecanismo condilar debe estar en posición retrusiya. c el vástago incisa! -
debe estar en posición (tocando la p!atina incisal con ambas ramas
paralelas)

Ve: ficado esto se procede cl montaje de los modelos de la siguiente

manera:
Se sepkss rcn los modelos de las places de articular
Se haan rnuescas en el zócalo dei modelo con una sierra mecánica.
En la 'se del zócclo se traza una línea media para esto se marcan 2
pontos referencia Uno a nivel del frenillo me io y otro en la parte
media det paladar a nivel de molares)
Colccamcs el modelo en ia platina de enfilado del articulador
haciendo coincidió dicha línea con la línea que presenta la platina. En
esta posición colocamos yeso en ia base def zócalo y en er portcmodelcs v
cerramos la rama superior hasta que el vástago incisal !a platina incisal.(el
portamodelos debe iJnc •acuado e! yesc se invierte el articulador, hacemos
estar coincidi-aislado) el rodete con el superior y fiiamcs con cera.
Colocamos yeso y
