“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.

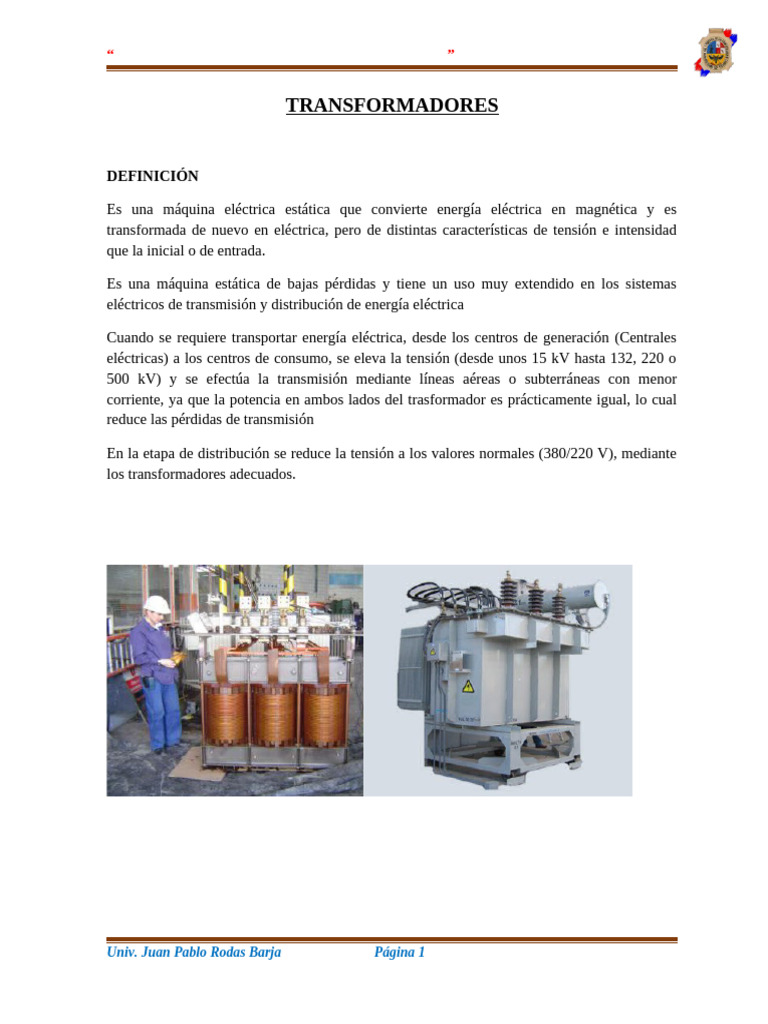

TRANSFORMADORES
DEFINICIÓN
Es una máquina eléctrica estática que convierte energía eléctrica en magnética y es
transformada de nuevo en eléctrica, pero de distintas características de tensión e intensidad
que la inicial o de entrada.
Es una máquina estática de bajas pérdidas y tiene un uso muy extendido en los sistemas
eléctricos de transmisión y distribución de energía eléctrica
Cuando se requiere transportar energía eléctrica, desde los centros de generación (Centrales
eléctricas) a los centros de consumo, se eleva la tensión (desde unos 15 kV hasta 132, 220 o
500 kV) y se efectúa la transmisión mediante líneas aéreas o subterráneas con menor
corriente, ya que la potencia en ambos lados del trasformador es prácticamente igual, lo cual
reduce las pérdidas de transmisión
En la etapa de distribución se reduce la tensión a los valores normales (380/220 V), mediante
los transformadores adecuados.
Univ. Juan Pablo Rodas Barja Página 1
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
CONSTITUCION DE UN TRANSFORMADOR
Un transformador está constituido por dos circuitos eléctricos acoplados mediante un circuito
magnético. El funcionamiento del transformador se basa en la Ley de inducción de Faraday,
de manera que un circuito eléctrico influye sobre el otro a través del flujo generado en el
circuito magnético.
Las bobinas o devanados se denominan primario y secundarios, según corresponda a la
entrada o salida del sistema en cuestión respectivamente.
Al conectar el devanado primario a una corriente alterna, se establece un flujo magnético
alterno dentro del núcleo. Este flujo atraviesa el devanado secundario induciendo una fuerza
electromotriz en el devanado secundario. A su vez, al circular corriente alterna en el
secundario, se contrarresta el flujo magnético, induciendo sobre el primario una fuerza contra
electromotriz.
Los circuitos eléctricos están formados por bobinas de hilo conductor, normalmente cobre.
Estas bobinas reciben el nombre de devanados y, comúnmente se les denomina devanado
primario y secundario del transformador. El bobinado primario con “N1” espiras es aquel por
el cual entra la energía y el secundario con “N2” espiras es aquel por el cual se suministra
dicha energía. Estos bobinados están aislados entre sí, y con el núcleo. Los materiales
aislantes para el bobinado, o para colocar entre capas, son: papel barnizado, fibra, micanita,
cinta impregnada, algodón impregnado, etc., para transformadores con bobinados al aire, y
para los sumergidos en baños de aceite, se utilizan los mismos materiales sin impregnarse;
debe evitarse el uso del caucho en los transformadores en baño de aceite, pues este lo ataca, y
tiene efectos nocivos también sobre la micanita y aun sobre los barnices. Las piezas
separadoras entre bobinados, secciones, o entre estas y el núcleo pueden ser de madera,
previamente cocida en aceite, aunque actualmente se prefieren los materiales duros a base de
papel o similares (pertinax, etc.). Si se usa madera, no debe interpretarse como que se dispone
de aislación, sino solamente de un separador. En cuanto a los conductores para hacer bobinas,
su tipo depende de la sección, pues hasta 6mm² pueden usarse alambre y más arriba de ese
límite se usan cables de muchos hilos, o bien cintas planas, para facilitar el bobinaje.
Univ. Juan Pablo Rodas Barja Página 2
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
CARACTERISTICAS GENERALES DE LOS TRANSFORMADORES
Tensión nominal primaria:
Es la tensión a la cual se debe alimentar el transformador en su bobinado primario y para la
cual fue construido. En algunos transformadores hay más de un bobinado primario, existiendo
en consecuencia, más de una tensión primaria.
Tensión nominal secundaria:
Si la tensión primaria es la tensión nominal del bobinado primario del transformador, la
tensión secundaria es la tensión nominal del bobinado secundario. Este parámetro debe ser un
valor da baja tensión, normalmente 400 V entre fases.
Potencia nominal:
Es la potencia aparente máxima que puede suministrar el bobinado secundario del
transformador. Este valor se mide en kilovoltioamperios (KVA), siendo las más usuales de 63,
100, 200, 400 y 630 KVA.
Relación de transformación:
Resultado de dividir la tensión nominal primaria y la secundaria en vacío
Intensidad nominal primaria:
Es la intensidad que circula por el bobinado primario, cuando se está suministrando la
potencia nominal. Es la intensidad máxima a la que puede trabajar el bobinado primario del
transformador de manera continua sin sobre calentarse
Intensidad nominal secundaria:
Al igual que ocurría con la intensidad primaria, esta variable hace referencia a la intensidad
que circula por el bobinado secundario cuando el transformador está suministrando la potencia
nominal.
Tensión de cortocircuito:
Tensión que habría que aplicar en el bobinado primario para que, estando el bobinado
secundario cortocircuitado, circule por éste la intensidad secundaria nominal. Se expresa en
%.
Grupo de conexión:
Univ. Juan Pablo Rodas Barja Página 3
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
Indica la forma de conexión del bobinado primario y secundario (estrella, triángulo o zig zag).
Se indica mediante dos letras, una mayúscula para el bobinado primario y otra minúscula para
el bobinado secundario.
PRINCIPIO DE FUNCIONAMIENTO
El funcionamiento del transformador se basa en los fenómenos de inducción electromagnética
(producción de f.e.m. por variación de flujo en un circuito estático o por corte de flujo en un
circuito en movimiento).
Un transformador elemental está formado por un núcleo de chapas magnéticas, al que rodean
los devanados primario y secundario. Al conectar el devanado primario a una red de c.a., se
establece un flujo alterno en el circuito magnético que, a su vez, inducirá las ff.ee.mm. E1 y
E2, en los dos devanados del transformador.
TIPOS DE TRANSFORMADORES
Transformadores dependiendo de la red de suministro de energía
Transformadores de distribución
Para montaje en postes, opera con potencias hasta de 150 kVA (kilovoltio amperio) y
transformación de 13.200 / 240 o 120 Voltios.
Transformadores tipo subestación
Para montaje sobre el piso o en plataforma especialmente construida, opera con
potencias de 225 a 2.000 kVA y tensiones hasta de 34.500 Voltios.
Transformadores de potencia
Univ. Juan Pablo Rodas Barja Página 4
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
Para montaje sobre el piso o en plataformas especiales, opera con potencias superiores
a 2000 Kva y con tensiones hasta 115.000 Voltios. Normalmente las características
técnicas están coordinadas con los requerimientos específicos de cada proyecto
Transformadores con relación al tipo de medio aislante y refrigerante
Transformadores sumergidos en aceite
Cuando por especificaciones muy particulares en el diseño o empleo se requieran sistemas
especiales se pueden construir transformadores en los que por medio de bombas exteriores el
aceite circula forzadamente a través de radiadores ventilados adecuadamente.
Es el tipo más común de transformador. El aislamiento de las bobinas y la refrigeración se
realiza mediante un aceite especial aislante. Dentro de este tipo a su vez se puede distinguir
entre transformadores con depósito de expansión y transformadores de tipo llenado integral.
El más utilizado actualmente es el denominado «hermético», o de «llenado integral», es decir,
sin depósito conservador. En ellos, la dilatación del aceite por incremento de la temperatura,
es compensada por la deformación elástica de las aletas de refrigeración de la cuba. Respecto
Univ. Juan Pablo Rodas Barja Página 5
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
al tipo anterior con depósito de expansión presentan las siguientes ventajas: - Ausencia de
contacto del aceite con el aire ambiente, con lo cual se evita que el aceite se humedezca, y que
se acidifique por el oxígeno del aire.
Ventajas frente a los transformadores secos:
menor coste unitario. En la actualidad su precio es del orden de la mitad que el de uno
seco de la misma potencia y tensión.
menor nivel de ruido.
menores pérdidas de vacío.
mejor control de funcionamiento.
pueden instalarse a la intemperie.
buen funcionamiento en atmósferas contaminadas.
mayor resistencia a las sobretensiones, y a las sobrecargas prolongadas.
Desventajas frente a los transformadores secos:
La principal desventaja, es la relativamente baja temperatura de inflamación del aceite,
y por tanto el riesgo de incendio con desprendimiento elevado de humos.
Debe efectuarse un control del aceite, pues está sujeto a un inevitable proceso de
envejecimiento que se acelera con el incremento de la temperatura.
Transformadores tipo seco
Son de fabricación especial y se caracterizan porque el núcleo y los devanados no están
sumergidos en un líquido aislante y refrigerante. Las bobinas están fabricadas con
arrollamientos de aluminio y el aislamiento está constituido por una mezcla de resina epóxica
y harina de cuarzo, siendo un material resistente a la humedad e ignífugo (no combustible, es
decir no incendiable).
Univ. Juan Pablo Rodas Barja Página 6
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
Ventajas frente a los transformadores en baño de aceite:
Menor coste de instalación al no necesitar el depósito colector en la obra civil, antes
mencionada.
Mucho menor riesgo de incendio.
Desventajas frente a los transformadores en aceite:
Mayor coste, en la actualidad del orden del doble.
Mayor nivel de ruido. – menor resistencia a las sobretensiones.
Mayores pérdidas en vacío.
No son adecuados para instalación en intemperie, ni para ambientes contaminados.
Transformadores dependiendo el número de bobinas
Transformador Monofásico
Los Transformadores Monofásicos son fabricados con núcleo enrollado de tipo
acorazado, diseñados para pérdidas bajas en hierro y cobre. El tanque es cilíndrico y
su tapa es asegurada con el sistema aro-tornillo, todos los contornos son redondeados y
las superficies horizontales tienen ángulo de declive para evitar el represamiento de
agua en su interior.
Básicamente está formado por un núcleo compuesto de láminas de hierro y dos
bobinados, a los cuales denominaremos primario y secundario.
El bobinado primario con “N1” espiras es aquel por el cual ingresa la energía y el
secundario con “N2” espiras es aquel por el cual se suministra dicha energía.
Univ. Juan Pablo Rodas Barja Página 7
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
En la figura izquierda podemos observar el esquema de un transformador, del tipo de núcleo y
en la figura derecha un transformador del tipo acorazado, en el cual los dos bobinados se
ubican en la rama central, logrando con este sistema reducir el flujo magnético disperso de
ambos bobinados, colocando generalmente el bobinado de baja tensión en la parte interna y el
de mayor tensión rodeando a este en la parte externa.
Transformador trifásico
Un sistema trifásico se puede transformar empleando 3 transformadores
monofásicos, los circuitos magnéticos son completamente independientes, sin que se
produzca reacción o interferencia alguna entre los flujos respectivos.
Otra posibilidad es la de utilizar un solo transformador trifásico compuesto de un único
núcleo magnético en el que se han dispuesto tres columnas sobre las que sitúan los
arrollamientos primario y secundario de cada una de las fases, constituyendo esto un
transformador trifásico.
Univ. Juan Pablo Rodas Barja Página 8
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
AUTOTRANSFORMADOR
El autotransformador es una bobina sobre un núcleo magnético, la cual tiene un punto
intermedio, según se observa en la figura
El autotransformador utiliza un solo bobinado por fase, por lo tanto se pierde el aislamiento
eléctrico entre los circuitos primario y secundario.
Univ. Juan Pablo Rodas Barja Página 9
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
Las ventajas que ofrece, con respecto a la utilización de dos bobinados, está en las menores
pérdidas en el cobre, menor reactancia de dispersión y menor tamaño.
Su uso se justifica cuando las tensiones primaria y secundaria tienen poca diferencia.
En el esquema de la figura 7.58, vemos un autotransformador reductor, al cual se le aplica una
tensión primaria U1, que da origen a un flujo magnético que llamaremos Φ.
Dado que este flujo es variable en el tiempo, se inducen fuerzas electromotrices cuyos valores
son.
TRANSFORMADORES DE MEDICIÓN
Transformador de tensión
Los transformadores de tensión para medición constan de dos bobinas, cuya relación está dada
en función de la alta tensión a medir y una tensión que se aplica a los instrumentos. En este
tipo de transformador el bobinado primario se conecta en paralelo con el circuito en el que se
desea medir la tensión, como observamos en la figura
En el bobinado secundario se conectan los instrumentos en paralelo.
La relación de transformación está dada por:
Dado que los instrumentos que se conectan al secundario tienen valores de impedancia
elevada, la corriente que circula es muy pequeña por lo cual el transformador trabaja
prácticamente en vacío.
Univ. Juan Pablo Rodas Barja Página 10
“ (ELT-130) INSTALACIONES ELÉCTRICAS IND.”
Debido a las pequeñas corrientes, las caídas de tensión internas son muy pequeñas, con lo cual
no se cometen grandes errores de relación de transformación.
El secundario de este tipo de transformadores no se debe cortocircuitar, ya que si así
sucediera, la elevada corriente que circularía lo destruiría.
En instalaciones fijas de media tensión (13200 V), los mismos deben contar con una
protección contra cortocircuitos del lado de alta tensión para su protección (normalmente se
utilizan fusibles).
Transformador de intensidad
Se utiliza ante la necesidad de medir corrientes elevadas ó en circuitos de alta tensión. En este
caso el bobinado primario se conecta en serie con el circuito de carga y en el secundario del
transformador se conectan los instrumentos correspondientes (Amperímetro, vatímetro,
medidor de energía, etc.) conectados en serie según se muestra en la figura.
Univ. Juan Pablo Rodas Barja Página 11
