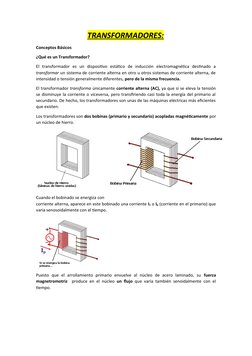

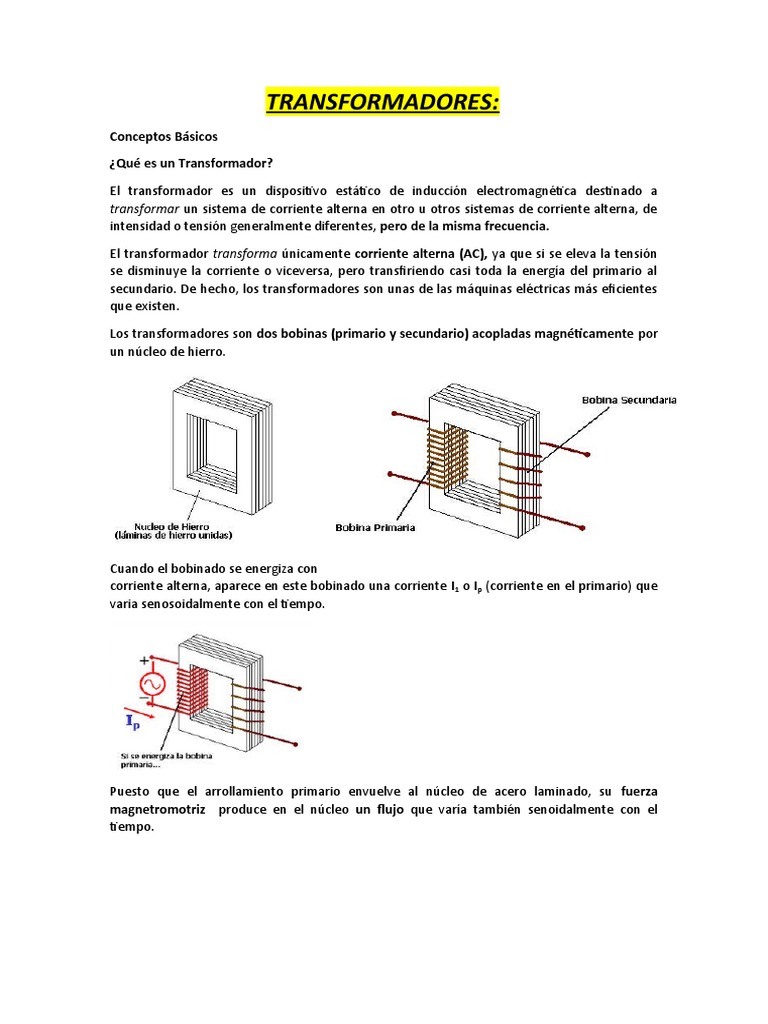

TRANSFORMADORES:

Conceptos Básicos

¿Qué es un Transformador?

El transformador es un dispositivo estático de inducción electromagnética destinado a

transformar un sistema de corriente alterna en otro u otros sistemas de corriente alterna, de
intensidad o tensión generalmente diferentes, pero de la misma frecuencia.

El transformador transforma únicamente corriente alterna (AC), ya que si se eleva la tensión

se disminuye la corriente o viceversa, pero transfiriendo casi toda la energía del primario al
secundario. De hecho, los transformadores son unas de las máquinas eléctricas más eficientes
que existen.

Los transformadores son dos bobinas (primario y secundario) acopladas magnéticamente por
un núcleo de hierro.

Cuando el bobinado se energiza con

corriente alterna, aparece en este bobinado una corriente I1 o Ip (corriente en el primario) que
varia senosoidalmente con el tiempo.

Puesto que el arrollamiento primario envuelve al núcleo de acero laminado, su fuerza

magnetromotriz produce en el núcleo un flujo que varía también senoidalmente con el
tiempo.

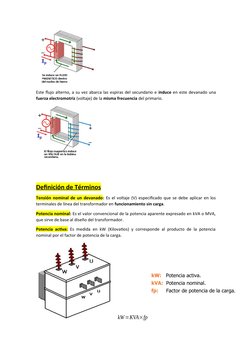

Este flujo alterno, a su vez abarca las espiras del secundario e induce en este devanado una
fuerza electromotriz (voltaje) de la misma frecuencia del primario.

Definición de Términos
Tensión nominal de un devanado: Es el voltaje (V) especificado que se debe aplicar en los
terminales de línea del transformador en funcionamiento sin carga.

Potencia nominal: Es el valor convencional de la potencia aparente expresado en kVA o MVA,

que sirve de base al diseño del transformador.

Potencia activa: Es medida en kW (Kilovatios) y corresponde al producto de la potencia

nominal por el factor de potencia de la carga.

kW: Potencia activa.

kVA: Potencia nominal.
fp: Factor de potencia de la carga.

kW =KVA×fp

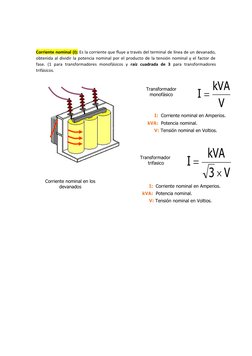

Corriente nominal (I): Es la corriente que fluye a través del terminal de línea de un devanado,
obtenida al dividir la potencia nominal por el producto de la tensión nominal y el factor de
fase. (1 para transformadores monofásicos y raíz cuadrada de 3 para transformadores
trifásicos.

kVA
I
Transformador
monofásico

V
I: Corriente nominal en Amperios.
kVA: Potencia nominal.
V: Tensión nominal en Voltios.

kVA
I
Transformador
trifasico

Corriente nominal en los

3V
devanados I: Corriente nominal en Amperios.
kVA: Potencia nominal.
V: Tensión nominal en Voltios.

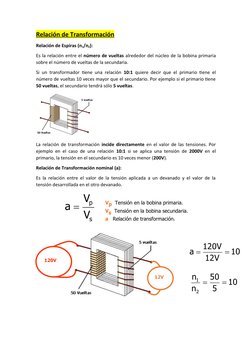

Relación de Transformación
Relación de Espiras (n1/n2):
Es la relación entre el número de vueltas alrededor del núcleo de la bobina primaria
sobre el número de vueltas de la secundaria.
Si un transformador tiene una relación 10:1 quiere decir que el primario tiene el
número de vueltas 10 veces mayor que el secundario. Por ejemplo si el primario tiene
50 vueltas, el secundario tendrá sólo 5 vueltas.

La relación de transformación incide directamente en el valor de las tensiones. Por

ejemplo en el caso de una relación 10:1 si se aplica una tensión de 2000V en el
primario, la tensión en el secundario es 10 veces menor (200V).
Relación de Transformación nominal (a):
Es la relación entre el valor de la tensión aplicada a un devanado y el valor de la
tensión desarrollada en el otro devanado.

Vp Vp Tensión en la bobina primaria.

a
Vs
Vs Tensión en la bobina secundaria.
a Relación de transformación.

120V
a  10
120V 12V

12V n1 50
  10
n2 5

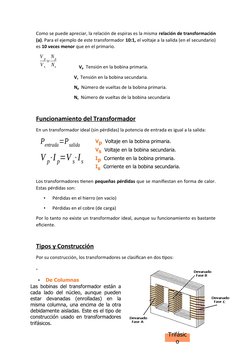

 Como se puede apreciar, la relación de espiras es la misma relación de transformación
(a). Para el ejemplo de este transformador 10:1, el voltaje a la salida (en el secundario)
es 10 veces menor que en el primario.
V p Np
=
V s Ns Vp Tensión en la bobina primaria.

Vs Tensión en la bobina secundaria.

Np Número de vueltas de la bobina primaria.
Ns Número de vueltas de la bobina secundaria

Funcionamiento del Transformador

En un transformador ideal (sin pérdidas) la potencia de entrada es igual a la salida:

Pentrada =P salida Vp Voltaje en la bobina primaria.

Vs Voltaje en la bobina secundaria.
V p⋅I p=V s⋅I s Ip Corriente en la bobina primaria.
Is Corriente en la bobina secundaria.

Los transformadores tienen pequeñas pérdidas que se manifiestan en forma de calor.

Estas pérdidas son:
• Pérdidas en el hierro (en vacío)
• Pérdidas en el cobre (de carga)
Por lo tanto no existe un transformador ideal, aunque su funcionamiento es bastante
eficiente.

Tipos y Construcción
Por su construcción, los transformadores se clasifican en dos tipos:

• De Columnas
Las bobinas del transformador están a
cada lado del núcleo, aunque pueden
estar devanadas (enrolladas) en la
misma columna, una encima de la otra
debidamente aisladas. Este es el tipo de
construcción usado en transformadores
trifásicos.

Trifásic
o

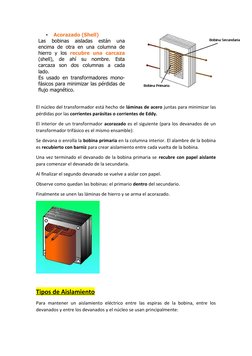

 • Acorazado (Shell)
Las bobinas aisladas están una
encima de otra en una columna de
hierro y los recubre una carcaza
(shell), de ahí su nombre. Esta
carcaza son dos columnas a cada
lado.
Es usado en transformadores mono-
fásicos para minimizar las pérdidas de
flujo magnético.

El núcleo del transformador está hecho de láminas de acero juntas para minimizar las
pérdidas por las corrientes parásitas o corrientes de Eddy.
El interior de un transformador acorazado es el siguiente (para los devanados de un
transformador trifásico es el mismo ensamble):
Se devana o enrolla la bobina primaria en la columna interior. El alambre de la bobina
es recubierto con barniz para crear aislamiento entre cada vuelta de la bobina.
Una vez terminado el devanado de la bobina primaria se recubre con papel aislante
para comenzar el devanado de la secundaria.
Al finalizar el segundo devanado se vuelve a aislar con papel.
Observe como quedan las bobinas: el primario dentro del secundario.
Finalmente se unen las láminas de hierro y se arma el acorazado.

Tipos de Aislamiento
Para mantener un aislamiento eléctrico entre las espiras de la bobina, entre los
devanados y entre los devanados y el núcleo se usan principalmente:

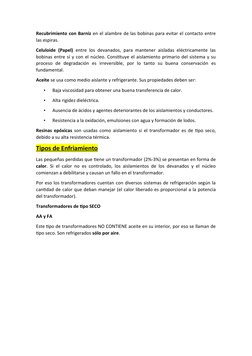

Recubrimiento con Barniz en el alambre de las bobinas para evitar el contacto entre
las espiras.
Celuloide (Papel) entre los devanados, para mantener aisladas eléctricamente las
bobinas entre sí y con el núcleo. Constituye el aislamiento primario del sistema y su
proceso de degradación es irreversible, por lo tanto su buena conservación es
fundamental.
Aceite se usa como medio aislante y refrigerante. Sus propiedades deben ser:
• Baja viscosidad para obtener una buena transferencia de calor.
• Alta rigidez dieléctrica.
• Ausencia de ácidos y agentes deteriorantes de los aislamientos y conductores.
• Resistencia a la oxidación, emulsiones con agua y formación de lodos.
Resinas epóxicas son usadas como aislamiento si el transformador es de tipo seco,
debido a su alta resistencia térmica.

Tipos de Enfriamiento
Las pequeñas perdidas que tiene un transformador (2%-3%) se presentan en forma de
calor. Si el calor no es controlado, los aislamientos de los devanados y el núcleo
comienzan a debilitarse y causan un fallo en el transformador.
Por eso los transformadores cuentan con diversos sistemas de refrigeración según la
cantidad de calor que deban manejar (el calor liberado es proporcional a la potencia
del transformador).
Transformadores de tipo SECO
AA y FA
Este tipo de transformadores NO CONTIENE aceite en su interior, por eso se llaman de
tipo seco. Son refrigerados sólo por aire.

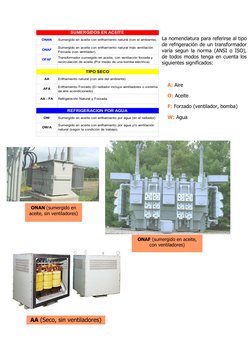

 SUMERGIDOS EN ACEITE
ONAN Sumergido en aceite con enfriamiento natural (con el ambiente). La nomenclatura para referirse al tipo
de refrigeración de un transformador
Sumergido en aceite con enfriamiento natural más ventilación
ONAF
Forzada (con ventilador). varía segun la norma (ANSI o ISO),
OFAF
Transformador sumergido en aceite, con ventilación forzada y de todos modos tenga en cuenta los
recirculación de aceite (Por medio de una bomba eléctrica).
siguientes significados:
TIPO SECO
AA Enfriamiento natural (con aire del ambiente)

Enfriamiento Forzado (El radiador incluye ventiladores o sistema A: Aire

AFA
de aire acondicionado)

AA - FA Refrigeración Natural y Forzada.

O: Aceite

F: Forzado (ventilador, bomba)

REFRIGERACION POR AGUA
OW Sumergido en aceite con enfriamiento por agua (en el radiador) W: Agua
Sumergido en aceite con enfriamiento por agua y/o ventilación
OW/A
natural (según la condición de trabajo).

ONAN (sumergido en
aceite, sin ventiladores)

ONAF (sumergido en aceite,

con ventiladores)

AA (Seco, sin ventiladores)

Los transformadores tipo ONAN son los más comunes.
Para aplicaciones de alta potencia (mas de 10MVA) se usan de tipo ONAF.
Los transformadores de tipo seco están generalmente expuestos al ambiente (si la
ventilación es natural) o poseen ventiladores o sistemas de aire acondicionado si la
ventilación es forzada.
Otros tipos de Clasificación
Otras consideraciones para distinguir transformadores son:
APLICACION: Un transformador puede ser usado para subir o bajar la tensión. Si sube
la tensión o voltaje es llamado Step-up transformer (SUT) y si su función es bajarla se
conoce como Step-down transformer (SDT).
AMBIENTE: Hay que considerar si el transformador será usado en la intemperie o si va
a ser ubicado en un lugar cubierto.
NUMERO DE FASES: Puede ser Monofásico o Trifásico
CAPACIDAD: Los transformadores de Distribución tienen rango hasta 500KVA
generalmente, para aplicaciones de Potencia se requieren más de 500KVA.

Partes y Accesorios de un Transformador

Partes Externas de un Transformador

Tanque: En su interior está el transformador y le protege del medio ambiente; puede

contener aceite o estar vacío si es de tipo seco. Está conformado por láminas de acero
soldadas entre sí que deben garantizar un excelente comportamiento mecánico a la
tracción, elasticidad, impacto y dureza.

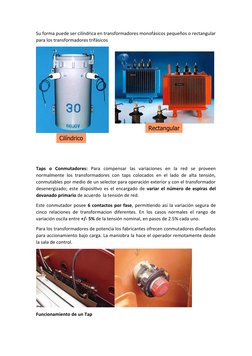

Su forma puede ser cilíndrica en transformadores monofásicos pequeños o rectangular
para los transformadores trifásicos

Rectangular
Cilíndrico

Taps o Conmutadores: Para compensar las variaciones en la red se proveen

normalmente los transformadores con taps colocados en el lado de alta tensión,
conmutables por medio de un selector para operación exterior y con el transformador
desenergizado; este dispositivo es el encargado de variar el número de espiras del
devanado primario de acuerdo la tensión de red.
Este conmutador posee 6 contactos por fase, permitiendo asi la variación segura de
cinco relaciones de transformacion diferentes. En los casos normales el rango de
variación oscila entre +/- 5% de la tensión nominal, en pasos de 2.5% cada uno.
Para los transformadores de potencia los fabricantes ofrecen conmutadores diseñados
para accionamiento bajo carga. La maniobra la hace el operador remotamente desde
la sala de control.

Funcionamiento de un Tap
El número de espiras dentro del circuito magnético en un transformador se puede
variar con el TAP. El TAP sólo se aplica al devanado primario y compensa pequeñas
variaciones en la red.
En algunos transformadores se adjunta un gráfico con la configuración de los TAPS.
Funcionamiento de un Tap
La posición 1 usa todo el devanado y es empleado cuando la tensión nominal de
entrada es hasta un 5% mayor.
El TAP en la posición 2 entrelaza menos espiras en el devanado primario que en la
posición 1, esta vez para soportar hasta 2.5% más de la tensión nominal.
La posición 3 se usa cuando la tensión nominal corresponde con la de la entrada. Es la
posición por defecto.
Las posiciones 4 y 5 son utilizadas para disminuir el número de espiras en el primario y
soportar caidas en la tensión nominal de entrada en un 2,5% y 5% respectivamente.
Las posiciones 4 y 5 son utilizadas para disminuir el número de espiras en el primario y
soportar caidas en la tensión nominal de entrada en un 2,5% y 5% respectivamente.

Funcionamiento de un Tap
Este ejemplo muestra el funcionamiento de un TAP, para un transformador SIEMENS
cFOUM de 500kVA.
En la posición 3 el transformador funciona con los valores nominales, 34,5kV a la
entrada y 480V en la salida.
Si la tensión de la red sube, el TAP en la posición 2 aumenta la relación de
transformación para entregar los mismos 480V a la salida (si la entrada es 2.5%
superior a 34,5kV).
En la posición 1, el transformador permite un máximo de 5% por encima de la tensión
nominal en el primario (hasta 36.225V). En esta posición se obtiene la máxima relación
de transformación.
Por último, el TAP 5 usa la mínima relación de transformación para soportar caídas en
la tensión de entrada hasta del 5%.
Ahora, si la tensión de la red cae por debajo del valor nominal, la posición 4 reduce la
relación de transformación para mantener la salida en 480V (si la entrada es 2.5%
menor a 34,5kV).
Bujes (Bushings) o Pasatapas: Los terminales de las bobinas que componen los
arrollamientos primarios y secundarios, salen al exterior por medio de aisladores
llamados comúnmente pasa tapas, que se construyen en porcelana y conformados por
diversas campanas; el número de campanas depende del nivel de voltaje de trabajo y
según sea el servicio que deban prestar (si el transformador va a ser instalado en
interiores o en intemperie).
Los aisladores pasa tapas para altas tensiones están cubiertos en su espacio
intermedio entre el conductor y la porcelana del mismo aceite del tanque del
transformador, algunos llevan una válvula de purga para evacuar el aire atrapado en el
momento de llenado de aceite del transformador
Partes Internas de un Transformador

Núcleo: El núcleo de hierro y el circuito eléctrico que son los devanados primario y
secundario forman lo que se denomina el circuito magnético del transformador.
El núcleo se encuentra formado por láminas de acero al silício de grano orientado de
bajas pérdidas y una alta permeabilidad magnética. Las láminas se cortan en forma de
L o de E, van aisladas por ambas caras por medio de un aislante inorgánico llamado
carlite aplicado en el proceso final de planchado y recocido para evitar corrientes
parásitas.
Su construcción puede ser acorazada o shell (para transformadores monofásicos) o de
columnas si es trifásico.
Devanados: Son la parte que componen los circuitos eléctricos del transformador
(devanados primarios y secundarios). Los devanados se fabrican de diferentes tipos
dependiendo de las necesidades del diseño; los materiales que se utilizan,
básicamente son el cobre y el aluminio.
La función de los devanados es: El primario crear un flujo magnético para inducir en
los secundarios una fuerza electromotriz transfiriendo potencia eléctrica del primario
al secundario mediante el principio de inducción electromagnética, este proceso se
desarrolla con una perdida de energía muy pequeña.
Devanados: Son la parte que componen los circuitos eléctricos del transformador
(devanados primarios y secundarios). Los devanados se fabrican de diferentes tipos
dependiendo de las necesidades del diseño; los materiales que se utilizan,
básicamente son el cobre y el aluminio.
La función de los devanados es: El primario crear un flujo magnético para inducir en
los secundarios una fuerza electromotriz transfiriendo potencia eléctrica del primario
al secundario mediante el principio de inducción electromagnética, este proceso se
desarrolla con una perdida de energía muy pequeña.

Al final, cada devanado se recubre de celuloide y se ensambla.

 Accesorios
Entre los accesorios para proteger o mejorar la operación del transformador tenemos:
Tanque de Expansión (Conservador): Recibe el volumen de aceite del tanque que se
expande por calentamiento. Se le puede acoplar un relé Buchholz a la entrada y un
deshumectador de aire para mejorar su funcionamiento.
El tanque de expansión esta diseñado para permitir una variación del volumen del
aceite entre 20ºC y 95ºC; posee además un indicador con el nivel de aceite en una de
sus las tapas laterales y un orificio con tapa en la parte superior permitir ventilación o
llenar con aceite.
En caso de usar un deshumectador, el orificio superior se tapona.
Relé Buchholz: Indica la presencia de fallas que ocurren en el interior de los
transformadores como son cortocircuitos entre espiras, entre devanados, contra masa,
uniones defectuosas, etc., que tienen como consecuencia el desarrollo de gases.
Además el relé Buchholz reacciona ante las perdidas de aceite y a la acumulación de
aire. A través de los contactos se pueden accionar sistemas de alarma o disparo del
interruptor a través del cual se energiza el transformador.
Deshumectador de aire: Algunas circunstancias climatológicas especiales, como alto
grado de humedad del aire hacen necesario su uso. El Conservador de aceite (tanque
de expansión) está en comunicación con el exterior a través del deshumectador, cuya
finalidad es secar el aire aspirado del exterior cuando se produce una variación de
volumen en el aceite, evitando así que penetre humedad. El deshumectador se
compone de un cilindro de cristal lleno de gránulos de una sustancia deshidratante
(Silicato alumínico) que se conoce como Silica Gel.
El color de la Silica Gel es normalmente azul, pero cuando la absorción de humedad
llega al 30 ó 40% se torna rosado; ahí debe regenerarse. Actualmente se usa una silica
gel de color ámbar que se torna verde con el uso.
Termómetro de contactos: Para vigilar la temperatura del aceite de los
transformadores se recomienda el uso de termómetros de contactos, empleado para
dar una señal de alarma a 85ºC o para desconectar el transformador de la red, en caso
de alcanzarse la temperatura límite de funcionamiento del aceite (100ºC).
Indicador de nivel de Aceite: Los transformadores de mediana y gran potencia
refrigerados por aceite están dotados de un indicador de nivel de aceite; éste se
compone de un flotador que acciona directamente la aguja de un indicador visual.
Algunos indicadores son de tipo magnético, es decir, el flotador acciona la aguja de
manera indirecta: lo hace afectando el campo magnético de imán permanente. Estos
dispositivos se pueden instalar directamente en el tanque o cuba del transformador
cuando carece de tanque de expansión (de lo contrario siempre va en el tanque de
expansión).
Imagén térmica: La vida útil de un transformador depende definitivamente de las
exigencias térmicas que se hagan a los aislantes de las bobinas. Debido a ello, la
supervisión de la temperatura de los devanados, que depende de cada una de las
condiciones de refrigeración y la carga de corriente, tienen fundamental importancia
para la seguridad de servicio del transformador.
La medición de la temperatura del aceite es un medio de protección aceptable
solamente en caso de sobrecargas bajas y prolongadas. Sin embargo, en caso de picos
de carga importantes y de corta duración, la temperatura del aceite sigue a la
temperatura del arrollamiento tan lentamente que un calentamiento peligroso del
arrollamiento se reconocería demasiado tarde o no se advertiría.
El gradiente o diferencia de temperatura entre el devanado y el líquido refrigerante en
el tanque del transformador depende de la corriente en el devanado. La corriente
secundaria de un transformador de corriente montado dentro o fuera del
transformador de potencia alimenta a la resistencia calecfactora en el termómetro de
carátula. Ella determina de este modo, para una carga del transformador de potencia,
el correspondiente incremento de indicación de temperatura de aceite medida por el
sensor de temperatura colocado en el termopozo.
Por este método indirecto se logra una indicación de temperatura máxima o media del
devanado (imagén térmica).
Válvula de sobrepresión: Las válvulas de alivio de presión protegen las cubas o
tanques del transformador que están llenos de aceite. Cuando en un transformador
refrigerado por aceite se origina un corto circuito, la descarga que produce evaporará
inmediatamente el aceite circundante y en unas fracciones de segundo aumentará la
presión dentro de la cuba; si no es posible eliminar esta sobrepresión en el lapso de
unos pocos milisegundos, la cuba del transformador explotará inevitablemente y el
aceite caliente (inclusive ardiendo) se esparcirá por una gran superficie. Por tal motivo,
es indispensable instalar un dispositivo de protección eficaz. Este debe anular
rápidamente la sobrepresión y tiene que ponerse de nuevo en condiciones de
funcionamiento sin necesidad de reparación, una vez eliminado o reparado el corto
circuito. Este dispositivo es la Válvula de Sobrepresión (válvula QualiTROL®) y su
tiempo de apertura es de tan sólo 2 milisegundos.
Se debe instalar de forma horizontal en lo más alto de la cuba, sin embargo se
pueden colocar en cualquier otro sitio y en cualquier posición. Las empaquetaduras de
la brida que acopla la válvula deben ser de nitrilo.

Transformadores de medición
Generalidades
Los aparatos de medida y los equipos de protección utilizados en las instalaciones
eléctricas, generalmente no están construidos para soportar altas tensiones, ni
elevadas intensidades de corriente. Además estos equipos deben estar aislados de las
altas tensiones para prevenir accidentes.
Por estas razones los aparatos de medida y de protección se conectan en las
instalaciones a través de los transformadores de medida. Los transformadores de
medida son de características especiales y son de dos clases; los transformadores de
tensión y los de corriente. Estos los hay de varios niveles de precisión, dependiendo
de que tan exactas deben ser sus lecturas y de su aplicación (medida o protección).
Tipos de Transformadores de medida
De tensión o potencial (PT).
Consta de un primario de alto voltaje y un secundario de baja tensión, la potencia
nominal es baja y su objetivo es suministrar una muestra de voltaje del sistema de
potencia a los instrumentos y/o equipos de protección. Esto quiere decir que reducen
las altas tensiones de los sistemas eléctricos a baja tensión (120 - 66.4 V).
De corriente (CT).
Se utilizan para tomar muestras de corriente de la línea y reducirla a un nivel seguro y
medible. Los valores nominales de los transformadores de corriente se definen como
relaciones de corriente primaria a corriente secundaria.
Las relaciones típicas son: 500/5, 800/5, 1000/5 o 1000/1.
CUESTIONARIO
1. Un transformador es un dispositivo…

Transforma un sistema AC en otro(s) sistema(s) pero con la misma frecuencia.

2. La corriente que pasa por los devanados al aplicar la tensión y frecuencia nominal
estando los otros devanados en circuito abierto, es la corriente nominal. FFFFF

3. Las pérdidas en el transformador (en el hierro y el cobre) es la potencia activa que

absorben estos elementos en forma de calor. VVVVV

1. Para aislar las espiras de una bobina entre sí, se usa:

Barniz

2. Si un transformador tiene una relación de transformación (a) 1:5, al aplicar una tensión en
el primario de 1000V se obtiene una tensión en el secundario de:

5000V (5 veces mayor

3. Si un transformador está sumergido en aceite y tiene ventilación natural ( sin

ventiladores), es del tipo ONAN. VVVV

1. Los TAPS permiten variaciones en la tensión de entrada hasta de:

5%

2. La función de los devanados en un transformador es:

Transferir potencia eléctrica del primario al secundario

3. El núcleo de un transformador se hace de láminas de acero, aisladas inorgánicamente con

carlite y recocidas para minimizar las corrientes parásitas, que causan pérdidas . VVVVVV

1. La función del tanque de expansión en un transformador, es:

Recibir el aceite del tanque que se expande por temperatura

2. La relación de un transformador de medida de corriente (CT):

Relaciona corriente de entrada con la de salida

3. Para medir la temperatura media o máxima en un devanado del transformador, se usa un

termómetro de contactos. FFFFFFF
