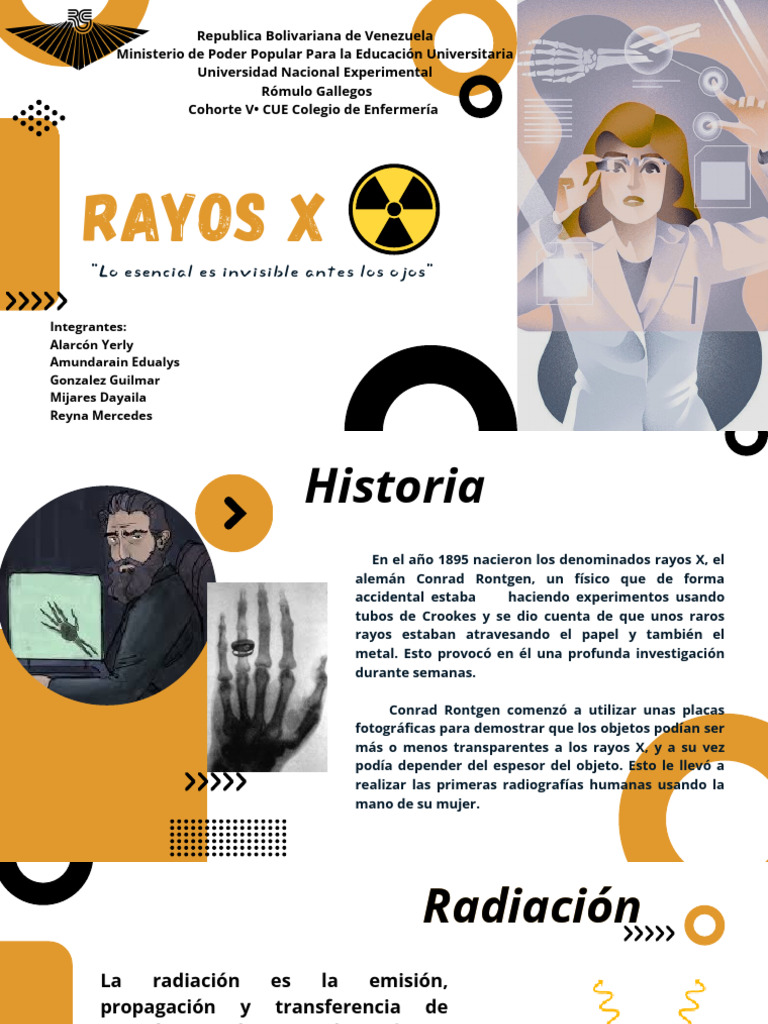

Republica Bolivariana de Venezuela
Ministerio de Poder Popular Para la Educación Universitaria
Universidad Nacional Experimental
Rómulo Gallegos
Cohorte V• CUE Colegio de Enfermería
RAYOS X
"Lo esencial es invisible antes los ojos"
Integrantes:
Alarcón Yerly
Amundarain Edualys
Gonzalez Guilmar
Mijares Dayaila
Reyna Mercedes
Historia
En el año 1895 nacieron los denominados rayos X, el
alemán Conrad Rontgen, un físico que de forma
accidental estaba haciendo experimentos usando
tubos de Crookes y se dio cuenta de que unos raros
rayos estaban atravesando el papel y también el
metal. Esto provocó en él una profunda investigación
durante semanas.
Conrad Rontgen comenzó a utilizar unas placas
fotográficas para demostrar que los objetos podían ser
más o menos transparentes a los rayos X, y a su vez
podía depender del espesor del objeto. Esto le llevó a
realizar las primeras radiografías humanas usando la
mano de su mujer.
Radiación
La radiación es la emisión,
propagación y transferencia de
energía en cualquier medio en forma
de ondas electromagnéticas o
partículas. Los seres vivos conviven
con las radiaciones desde sus
orígenes. Sin la radiación del sol no
habría existido vida en la tierra y sin
la radiación infrarroja no podríamos
calentarnos.
Radiación Electromagnética
Maxwell planteo que las ondas electromagnéticas (OEM) son
generadas por cargas oscilantes y estaban compuestas por
campos eléctricos y campos magnéticos variables con el
tiempo. Toda carga acelerada radia onda electromagnética.
Las ondas electromagnéticas se generan cuando:
1. Se aceleran las cargas eléctricas.
2. Cuando los electrones ligados a átomos y moléculas
verifican
transiciones a estados de menor energía.
3. Decaimiento radioactivo de núcleos inestables.
Las ondas electromagnéticas son transversales, los campos
eléctricos E y magnéticos B son perpendiculares entre sí y a
la dirección de propagación.
El espectro
Electromagnético
ES el conjunto de ondas electromagnéticas ordenadas en frecuencias
crecientes y longitudes de ondas decrecientes.
Radiación Alfa
Es una radiación constituida por dos
protones y dos neutrones
estrechamente unidos, por lo que es
idéntica a un núcleo de helio, la
mayoría de emisores de partículas alfa
son núcleos pesados como el uranio, el
torio y el radio.
Radiación Beta
Es un electrón o positrón de alta
energía y alta velocidad emitido por
la desintegración radiactiva de un
núcleo atómico durante el proceso de
desintegración beta. Hay dos formas
de desintegración beta, decaimiento
β− y emisión β+, que producen
electrones y positrones,
respectivamente
Radiación Gamma
Es un tipo de radiación electromagnética
producida generalmente por elementos
radiactivos o procesos subatómicos como la
aniquilación de un par positrón electrón.
Su alta energía pueden causar grave daño al
núcleo de las células.
Radiación Ionizante
Aquella que posee energía
suficiente capaz de crear
iones a su paso, es decir
capaz de arrancar
electrones a un átomo o
molécula.
Radiación no Ionizante
Son aquellas que no poseen suficiente
energía para arrancar un electrón del
átomo, es decir, no son capaces de
producir ionizaciones. En el espectro
electromagnético las radiaciones no
ionizantes están comprendidas entre
las frecuencias bajas o radio
frecuencias y el ultravioleta.
Interacción de la Radiación con la materia.
De acuerdo a su efecto biológico se clasifican en:
Radiación directamente ionizante.
Se produce cuando las partículas cargadas de la radiación
interactúan con los electrones y el núcleo de los átomos.
Las partículas alfa, los protones y los neutrones son
ejemplos de radiación ionizante directa.
Radiación indirectamente ionizante.
Se produce cuando las partículas no cargadas de la
radiación interactúan con las moléculas de agua o de otras
moléculas orgánicas.
Los fotones, los neutrinos o los neutrones son ejemplos de
radiación ionizante indirecta.
Efecto Fotoelectrico
Es la interacción entre un fotón y un
electrón ligado al átomo. Como
resultado de la interacción, el fotón
desaparece y uno de los electrones
sale expulsadocomo un electrón
libre, llamado fotoelectrón
Efecto Compton
Es una colisión entre un fotón y un
electrón libre. Por supuesto, en
circunstancias normales, todos los
electrones en un medio no son
libres, están ligados
¿Que son los Rayos X?
Son ondas electromagnéticas que
viajan a a velocidad de la luz y son
capaz de ionizar la materia, son un
tipo de radiación artificial ya que son
creadas por el hombre y estos son
utilizados para generar imágenes de
los tejidos y las estructuras del
cuerpo humano
¿Cómo se generan?
TUBO DE RAYOS X
3 Fenómenos físicos
Produce calor y los otros 2 los
rayos x
Formación de la Imagen
Una vez realizado el disparo los
rayos x viajan a través del cuerpo
y son absorbidos en diferentes
cantidades por diferentes tejidos
dependiendo de la densidad
radiologica de los tejidos por los
que pasan
Formación de la Imagen
DENSIDADES RADIOLOGICAS
AIRE /GRASA/AGUA/CALCIO/ METAL
¿Cuándo se utilizan los rayos X ?
Los rayos x son utilizados para diagnosticar y tratar enfermedades de diferentes
areas del cuerpo y en diferentes procedimientos como los son
DX MG TC QX
Tejidos y órganos en Procesos diagnósticos.
Fracturas, enfermedades Detección de Cancer de diferentes ángulos.
etc. mama .
Sistema de obtención y soporte
de imágenes radiológicas
Radiografía convencional
Las imágenes radiográficas se
obtienen mediante la
exposición de una película
sensible a los rayos X, que es
luego revelada químicamente.
Radiografía digital
La radiografía digital ha revolucionado la
imagenología médica, permitiendo la captura de
imágenes de alta calidad que pueden ser
procesadas y almacenadas electrónicamente.
Existen dos tipos principales de sistemas digitales:
Radiografía computarizada (CR): Utiliza placas de
fósforo fotoestimulables que capturan la imagen y
son leídas por un escáner para convertirlas en
formato digital.
Radiografía digital directa (DR): Utiliza detectores
planos que convierten los rayos X directamente en
señales eléctricas, generando una imagen digital
casi instantánea.
Parámetros técnicos que condicionan la imagen radiológica
La calidad de la imagen radiológica depende de varios parámetros técnicos que
deben ser optimizados para obtener imágenes de alta calidad con la menor dosis
de radiación posible:
Kilovoltaje (kVp): Un mayor kVp aumenta la penetración de los rayos X y reduce el
contraste de la imagen, mientras que un menor kVp aumenta el contraste, pero
también la dosis de radiación al paciente.
Miliamperaje (mA) y tiempo de exposición (s): Controlan la cantidad total de rayos X
producidos.
Filtración: Los filtros de aluminio eliminan los rayos X de baja energía que no
contribuyen a la formación de la imagen, pero aumentan la dosis al paciente. La
filtración adecuada mejora la calidad de la imagen y reduce la dosis.
Colimación: Limita el tamaño del haz de rayos X para irradiar solo el área de interés,
reduciendo la exposición innecesaria y mejorando el contraste de la imagen al reducir
la dispersión.
Distancia foco-detector (DFD): Aumentar la distancia entre el foco del tubo y el
detector reduce la magnificación y mejora la resolución espacial de la imagen, aunque
requiere ajustar otros parámetros para mantener la densidad de la imagen
Exposición del paciente y el operador: Optimización de la
dosis, Influencia en la Dosis por Parámetros Físicos y
Técnicos
El técnico en radiología es responsable de consultar la tabla técnica antes de realizar cada
exposición radiográfica, para garantizar una imagen de diagnóstico con una dosis mínima
para el paciente. Si no se utilizan cuadros de técnicas estandarizadas, es necesario estimar
los factores de exposición técnicos, lo que puede dar como resultado:
Imágenes de baja calidad.
Repetir los exámenes.
Exposición adicional e innecesaria de la paciente.
Sin embargo, estandarizar las técnicas de exposición no significa que los técnicos en
radiología usen el mismo protocolo para todos los pacientes en todas las situaciones.
Las técnicas de exposición deben ajustarse para la condición específica y el historia
de un paciente.
