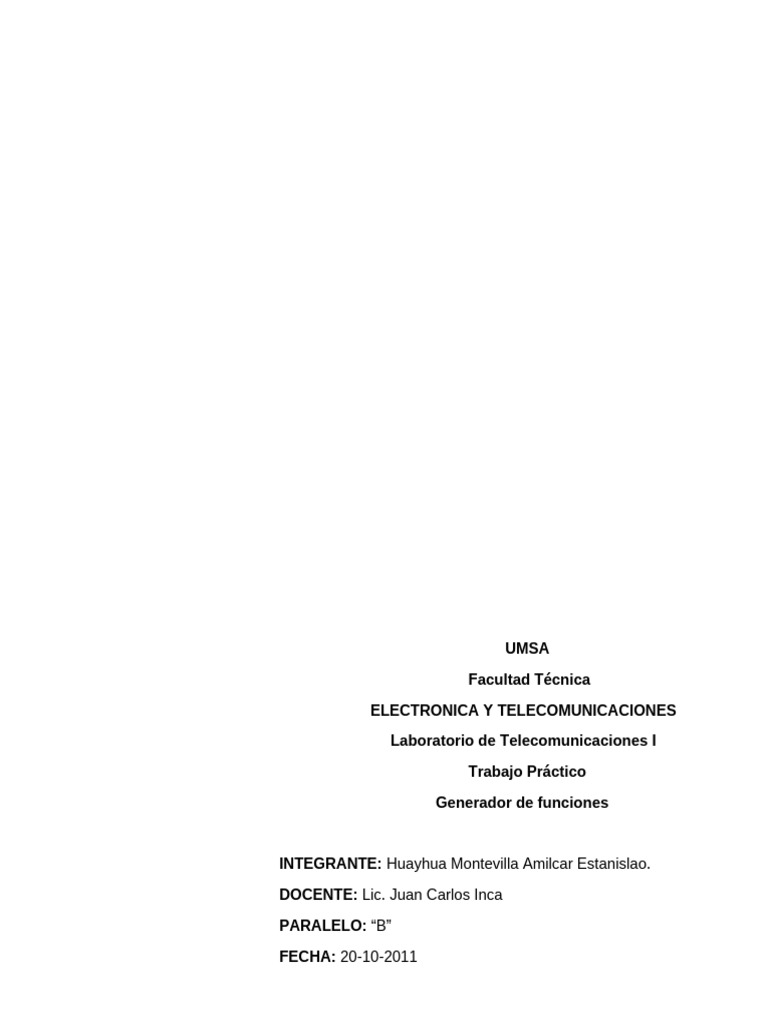

UMSA

Facultad Técnica
ELECTRONICA Y TELECOMUNICACIONES
Laboratorio de Telecomunicaciones I
Trabajo Práctico
Generador de funciones

INTEGRANTE: Huayhua Montevilla Amilcar Estanislao.

Etapa de potencia, amplificador de potencia o etapa de ganancia son los nombres que se usan
para denominar a un amplificador de audio. La función del amplificador es aumentar el nivel de
una señal, incrementando, para ello, la amplitud de la señal de entrada mediante corrientes de
polarización (voltaje negativo, voltaje positivo) en el transistor de salida.
El amplificador trabaja, internamente, con corriente continua; en caso de ser alimentado con la
tensión entregada por la red domiciliaria se necesita un transformador y rectificador para adaptar
el nivel de voltaje y tipo de corriente a los valores necesarios para el buen funcionamiento del
equipo.
Cuando se diseña un amplificador, es fundamental la refrigeración del mismo. Por ello, siempre
encontraremos rejilla de ventilación y los fabricantes habrán instalado en su interior ventiladores
(como en el ordenador). Esto es porque durante el procesado de amplificación, en su interior, se
disipa gran cantidad calor.
Físicamente, cuando vemos un amplificador, nos encontramos con un equipo en el que,
habitualmente, sólo hay un botón: el de encendido/apagado.
En la parte posterior suele situarse el panel con las correspondientes entradas y salidas. El
número y tipo de ellas depende de la cantidad de señales que soporte el amplificador.
Las características técnicas de cada modelo determinarán la calidad del amplificador:

 Impedancia.
 Factor de amortiguamiento.
 Potencia de salida.
 Relación señal ruido.
 Acoplamiento.
 Respuesta en frecuencia.
 Respuesta de fase.
 Ganancia.
 Sensibilidad.
 Distorsión.
 Diafonía.

Describa las principales características y esquema circuital de amplificadores en clase A.

La corriente de salida circula durante todo el ciclo de la señal de entrada, en un solo transistor.
La corriente de polarización del transistor de salida es alta y constante durante todo el proceso,
independientemente de si hay o no hay salida de audio. La distorsión introducida es muy baja,
pero el rendimiento también será bajo, estando siempre por debajo del 50%.Lo que significa que la
otra mitad de la corriente amplificada será disipada por el transistor en forma de calor.

Describa las principales características y esquema circuital de amplificadores en clase B.

Durante un semiciclo la corriente circula y es amplificada por un transistor, y durante otro semiciclo
circula y es amplificada por otro transistor, lo cual permite un descanso de un semiciclo a cada
transistor y uno de trabajo y disipación de potencia. Además, no circula corriente a través de los
transistores de salida cuando no hay señal de audio.
El problema es que ocurre la llamada "distorsión por cruce", ya que cuando en el primer semiciclo
la tensión de la señal cae por debajo de los 0.6 V (tensión aproximada de polarización de juntura
base-emisor de un BJT), se despolariza el BJT y deja de amplificar lo cual también ocurre cuando
en el otro semiciclo, la tensión no llega todavía a los 0.6 V. En resumen, en el caso de una
senoidal, tendríamos 1.2 V no amplificados, aunque esta no es la mejor forma de definirlo.

Describa las principales características y esquema circuital de amplificadores en clase AB.

Mismo caso que el amplificador B solo que existe una pequeña corriente que circula por los 2
transistores constantemente, que los polariza reduciendo enormemente la llamada "distorsión por
cruce". Como en los amplificadores de clase A, hay una corriente de polarización constante, pero
relativamente baja, evitando la distorsión de cruce (de ahí su nombre: AB). En el caso de
amplificadores de sonido son los más usados llegando a distorsiones menores del 0.01%
(THD=0.01%)

Obtener el esquema con valores de componentes de un amplificador de audio clase AB con

 Distorsión armónica de fase, que se produce por la variación de la fase de una señal en
relación a su frecuencia. Esto hace que unos armónicos salgan con diferente fase que
otros. El oído humano no es muy sensible a la fase. Se puede utilizar si se tienen varios
altavoces para que parezca que el sonido viene de un origen distinto.
 Distorsión de cruce por cero, Este tipo de distorsión ocurre únicamente
en amplificadores clase B y clase AB (aunque en estos últimos en menor proporción). En
los amplificadores clase B existen dos transistores complementarios: mientras uno está
activo (polarizado) el otro está apagado y viceversa. Cuando la señal cruza por cero, existe
un tiempo en el cual ninguno de los transistores está polarizado y la señal se distorsiona.

A que nos referimos cuando decimos operación en modo puente de amplificadores de

Este modo de trabajo permite a aquellas etapas estéreo que están diseñadas para ello, trabajar
con una sola carga. Lo que se hace es conmutar internamente las salidas ( - ) de cada canal de
salida mediante un interruptor del modo bridge. El usuario tiene que conectar los bornes de la
carga a las dos salidas activas ( + ) de cada canal. De este modo, si cada canal entregaba 200W,
ahora se entregarán 400W a una sola carga o altavoz.

Conexión de una etapa de potencia estéreo en modo puente.

Aunque la conexión es sencilla, hay que asegurarse que la etapa está diseñada para soportar este
tipo de trabajo antes de conmutar los negativos "a mano" y poner los positivos a la carga, ya que
se puede estar condenando el aparato. En este modo de trabajo, un canal amplifica los semiciclos
positivos y el otro los negativos.
Como se ha explicado antes las cargas pueden tener valores desde 2 Ohm a 16 Ohm, o superior
(la etapa puede sobrecargarse al reducir la carga, no al aumentarla). La potencia que entrega la
etapa de potencia es depende de la carga a la que esté conectada, como se ha mencionado, P =
V2/R. De este modo y en teoría, si se reduce la carga a la mitad, aumenta la potencia entregada al
doble.

Que características tienen los altavoces (también llamados parlantes), como puede
efectuarse su clasificación.

Los altavoces pueden clasificarse de varias maneras, atendiendo los elementos que lo componen
y/o a la gama de frecuencias que reproducen:

Dinámicos
 Electrodinámicos

 Según los elementos:

Electrostáticos

Piezoeléctricos.

Altavoces de bobina móvil.

 Según los elementos mecánicos:

Altavoces de hierro móvil.

Altavoces de membrana metálica.

 Según los elementos Altavoces de membrana cónica de cartón:

Acústicos: Altavoces de aire comprimido.

Altavoces de uso general.

 Según la banda de frecuencias Altavoces para tonos graves:

Que pueden reproducir: Altavoces para frecuencias medias

Altavoces para tonos agudos.

De las hojas de datos de los circuitos integrados TDA2002 y LM386 obtener los circuitos o
diagramas típicos (circuitos de aplicación), así como los componentes necesarios para
implementarlos en laboratorio.
