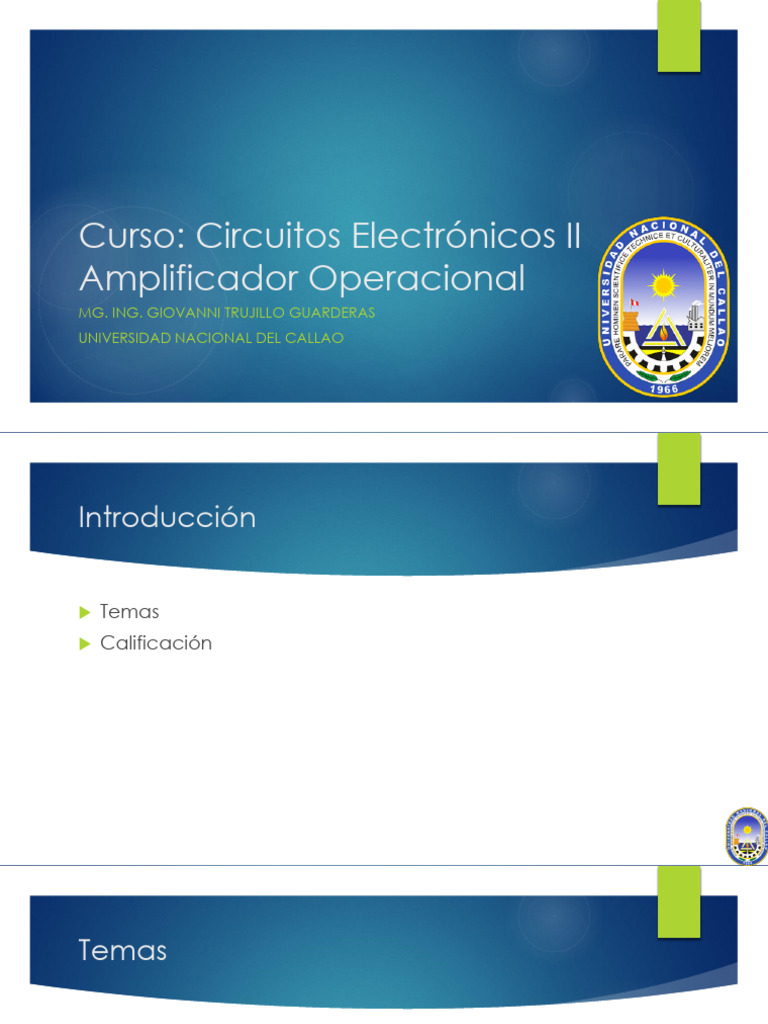

Curso: Circuitos Electrónicos II
Amplificador Operacional
MG. ING. GIOVANNI TRUJILLO GUARDERAS
UNIVERSIDAD NACIONAL DEL CALLAO
Introducción
Temas
Calificación
Temas
Semana 1 : Amplificador Operacional
Semana 2: Realimentación y Respuesta en frecuencia de los Amplificadores Operacionales
Semana 3: Circuitos con OPAMS
Semana 4: Examen parcial – Introducción a Osciladores
Semana 5: Osciladores, Realimentación, Temporizador 555
Semana 6: Filtros Pasivos y Activos
Semana 7: Reguladores de Voltaje
Semana 8: Exposición y Examen Final
Calificación
Nota 1: Examen Parcial (EP)
Nota 2: Examen Final (EF)
Nota 3: Exposición (EX)
Nota 4: Laboratorio (LB)
𝑃𝐹 = (𝐸𝑃 ∗ 0.2) + (𝐸𝐹 ∗ 0.2) + (𝐸𝑋 ∗ 0.3) + (𝐿𝐵 ∗ 0.3)
Amplificador Operacional
El amplificador operacional, cuyo nombre se abrevia OpAmp es un
concepto tomado a partir de los circuitos amplificadores que utilizaban
las computadoras analógicas de los años cuarenta, diseñadas para
realizar operaciones diversas y que se estructuraban básicamente con
sistemas electrónicos discretos, inclusive válvulas de vacío.
Un amplificador operacional es un amplificador de voltaje con una alta
ganancia en lazo abierto. Tiene dos entradas (inversora y no inversora) y
una salida. La ganancia ideal es infinita, lo que significa que una
pequeña diferencia de voltaje entre las entradas puede resultar en una
gran salida.
Amplificador Operacional
Cuando se aplican señales de entrada (Vi ) al OpAmp tendremos las
siguientes posibilidades:
1) Aplicar señal solo a la terminal inversora y conectar la terminal no
inversora a tierra;
2) Aplicar señal solo a la terminal no inversora y conectar la terminal
inversora a tierra, o
3) Aplicar señal de entrada a las dos terminales al mismo tiempo; que a su
vez presenta dos posibilidades: aplicar señales diferentes a cada terminal
de entrada o aplicar la misma señal a ambas entradas.
Amplificador Operacional
Una señal positiva en la entrada inversora (−), produce una señal negativa a la salida (figura
izquierda), lo que quiere decir que a la salida se tiene una señal invertida en fase respecto de la
señal de entrada; mientras que la misma señal de entrada aplicada en la terminal no inversora (+)
produce una señal positiva en la salida; es decir, la salida está en fase respecto a la señal de entrada
(figura derecha).
Amplificador Operacional
Ambas terminales de entrada del amplificador se utilizarán siempre,
independientemente de la aplicación que tenga el dispositivo. La señal
de salida es de una sola terminal y está referida a tierra; por consiguiente,
se utilizan voltajes de alimentación bipolares (de ± 5 V a ± 15 V). La
alimentación va de + 5 V a 15 V respecto de tierra y otra alimentación
que puede ser de −5V a −15V de respecto a tierra.
Curva del amplificador operacional
a) ideal b) real
Amplificador Operacional Ideal
Es un dispositivo de acoplamiento directo con dos
terminales a la entrada, la terminal inversora,
identificada como terminal negativa, y la terminal
no inversora o positiva; a la salida cuenta con una
terminal única. Tiene una ganancia de voltaje
infinita, una impedancia de entrada también infinita
y a la salida su impedancia es cero.
>>> Un amplificador operacional real; es decir, no
ideal, tiende a adquirir las características descritas para
el ideal.
Las características relevantes del amplificador operacional ideal son las
siguientes:
La ganancia de voltaje es infinita
La impedancia de entrada es infinita
La resistencia de salida es cero
El ancho de banda es infinito (Bandwidth)
El voltaje offset de entrada es cero
Amplificador operacional en modo diferencial
Cuando se aplican dos señales separadas
Vi1 y Vi2 a las terminales de entrada al
mismo tiempo, el amplificador solo
responde a la diferencia de voltaje entre las
dos terminales de entrada, no a su
potencial común lo que dará por resultado
que a la salida se tenga la magnitud de
este voltaje diferencial, que llamaremos Vd ,
amplificado tantas veces como sea el valor
de su ganancia o factor de amplificación
Av . El voltaje de salida Vo , será entonces
igual a Vo = Av *V.
La ganancia de un amplificador operacional cuando sus terminales
están libres de alguna carga recibe el nombre de ganancia de voltaje
de lazo abierto, se representa por AVOL; algunas veces se le llama
simplemente ganancia.
Operación en modo común
Cuando simultáneamente se aplica la misma
señal a las dos terminales de entrada, se dice
que el amplificador opera en modo común. Es
como si fueran dos señales iguales en
magnitud y en fase amplificándose al mismo
tiempo, dando como resultado una sola salida
con dos componentes: un voltaje invertido y
otro no invertido de la misma magnitud, lo
que resulta en un efecto final con un voltaje
de salida cero (Vo = 0 volts). Aunque en un
amplificador real, en la práctica, se tiene un
voltaje de salida muy pequeño.
OPAMP 741
Los diseños varían según la tecnología y el
fabricante, pero todos tienen CASI la misma
estructura interna. Se estructuran en tres
etapas:
1. Amplificador diferencial: etapa de
entrada que proporciona una baja
amplificación de ruido y una gran
impedancia de entrada. Suele tener
salida diferencial.
2. Amplificador de tensión: etapa que
proporciona la ganancia en tensión.
3. Amplificador de salida: etapa que
proporciona la corriente necesaria para
la carga, normalmente tiene impedancia
baja.
https://www.alldatasheet.es/datasheet-pdf/download/170960/FAIRCHILD/LM741.html
Muchas Gracias
Mg. Ing. Giovanni Trujillo Guarderas
Mail: gtrujillog@cip.org.pe
