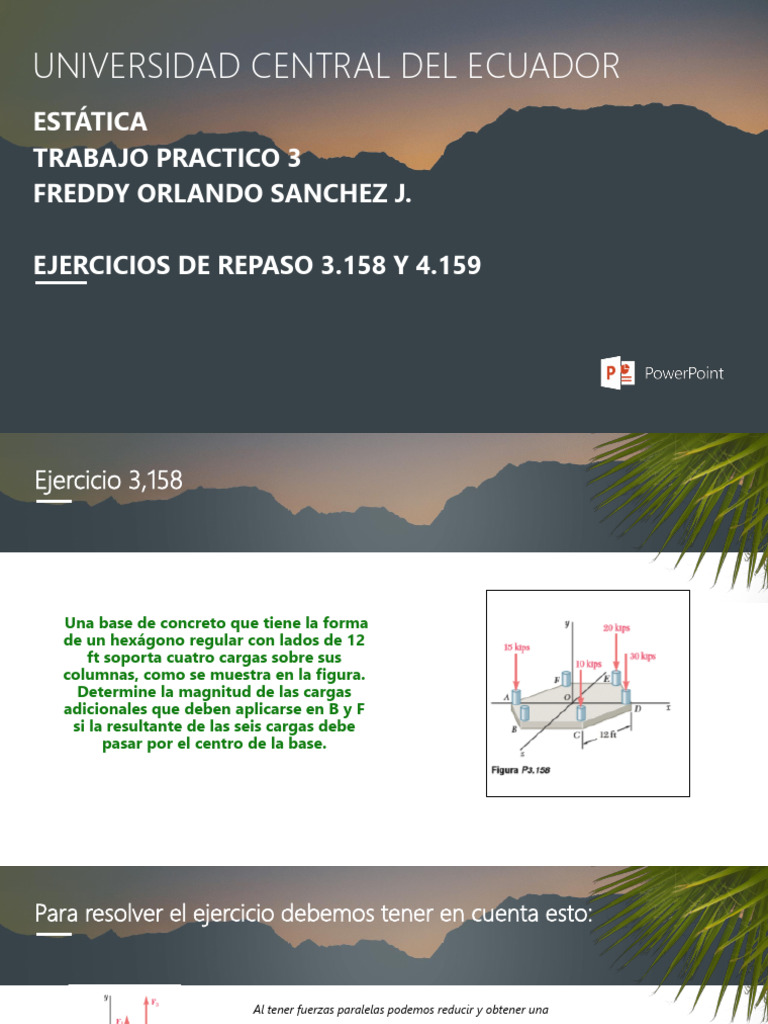

UNIVERSIDAD CENTRAL DEL ECUADOR
ESTÁTICA
TRABAJO PRACTICO 3
FREDDY ORLANDO SANCHEZ J.
EJERCICIOS DE REPASO 3.158 Y 4.159
Ejercicio 3,158
Una base de concreto que tiene la forma
de un hexágono regular con lados de 12
ft soporta cuatro cargas sobre sus
columnas, como se muestra en la figura.
Determine la magnitud de las cargas
adicionales que deben aplicarse en B y F
si la resultante de las seis cargas debe
pasar por el centro de la base.
Para resolver el ejercicio debemos tener en cuenta esto:
Al tener fuerzas paralelas podemos reducir y obtener una
única fuerza resultante que me haga el mismo efecto que
las fuerzas indicadas.
Obtenemos el momento resultante, y este sale de la
sumatoria de Momentos que se encuentran en el eje x y en
el eje z lo cual tendremos Mr = Mx +Mz
Una vez obtenido el Momento Resultante podemos
trasladar la fuerza a un punto, de tal manera que el
Momento generado sea igual a 𝑀𝑅𝑂 = r x R
Resolución del Ejercicio
Obtenemos la Fuerza Resultante:
1
𝑅 = 𝐹Ԧ
2
R = ሾ −F𝑏 + 𝐹𝑓 + −15 j + −10 j + −30 j + −20 ሿ𝐾𝑖𝑝𝑠
𝐑 = (−𝑭𝒃 − 𝑭𝒇 − 𝟕𝟓)j (Kips)
Momento en el eje x
1 Para encontrar el Momento en el eje x es
F Eje z E
necesario utilizar geometría.
Pruebe: Usando un hexágono y Teorema de Pítagoras.
2 Necesitamos encontrar las distancias necesarias para
las fuerzas
F
A Eje x
D
d= 144 𝑓𝑡 − 36 𝑓𝑡
12 ft
d= 108𝑓𝑡
12 ft d
B C
O
12 ft
Momento en el eje x
F E
1
Eje z
𝑀𝑅𝑥 = 0
-Fe( 108𝑓𝑡) - Ff( 108𝑓𝑡) + Fb( 108𝑓𝑡) + Fc( 108𝑓𝑡) =0
2 - 20( 108𝑓𝑡) - Ff( 108𝑓𝑡) + Fb( 108𝑓𝑡) + 10( 108𝑓𝑡) =0
A Eje x
D
108(-20-Ff+Fb+10)=0
3 - Ff + Fb=10
B C
Momento en el eje z
1 Para encontrar el Momento en el eje z es
F Eje z E
necesario utilizar geometría.
Pruebe: Usando un hexágono.
2 Necesitamos encontrar las distancias necesarias para
las fuerzas
F
A Eje x
D
12 ft 12 ft
6 ft B C
O
12 ft
Momento en el eje z
F E
1
Eje z
𝑀𝑅𝑧 = 0
-Fe(6𝑓𝑡) - Fd(12𝑓𝑡) - Fc(6𝑓𝑡) + Fb(6𝑓𝑡) + Fa(12𝑓𝑡) + Ff(6𝑓𝑡) =0
2 -20(6𝑓𝑡) - 30(12𝑓𝑡) - 10(6𝑓𝑡) + Fb(6𝑓𝑡) + 15(12𝑓𝑡) + Ff(6𝑓𝑡) =0
A Eje x
D
6Ff + 6Fb - 360=0
3 Ff + Fb =60
B C
Finalización del Ejercicio
1 −𝑭𝒇 + 𝑭𝒃 = 𝟏𝟎
2 𝑭𝒇 + 𝑭𝒃 = 𝟔𝟎
Fb en 1
Ecuación 2 y 3: −𝑭𝒇 + 𝑭𝒃 = 𝟏𝟎
−𝑭𝒇 + 𝑭𝒃 = 𝟏𝟎 −𝑭𝒇 + 𝟑𝟓 = 𝟏𝟎
𝑭𝒇 + 𝑭𝒃 = 𝟔𝟎
2 Fb = 70 Ff = 25 (kips)
Fb = 35 (kips)
Ejercicio 1.149
MECANICA VECTORIAL DE BEER
4.149 Determine las reacciones en A y B
cuando β=50°.
Analizamos el ejercicio desde su perspectiva
geométrica y encontramos sus DCL:
Acorde a los DCL, planteamos los datos y las ecuaciones
necesarias para el desarrollo del ejercicio:
