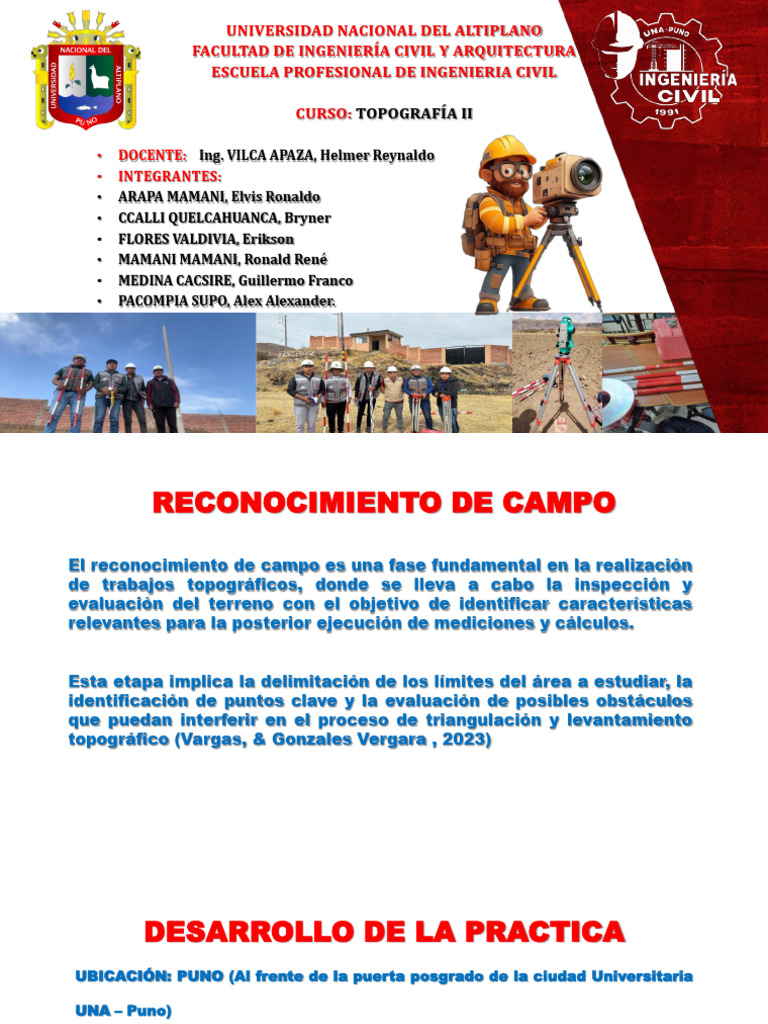

UNIVERSIDAD NACIONAL DEL ALTIPLANO

FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA


ESCUELA PROFESIONAL DE INGENIERIA CIVIL

CURSO: TOPOGRAFÍA II

• DOCENTE: Ing. VILCA APAZA, Helmer Reynaldo


• INTEGRANTES:
• ARAPA MAMANI, Elvis Ronaldo
• CCALLI QUELCAHUANCA, Bryner
• FLORES VALDIVIA, Erikson
• MAMANI MAMANI, Ronald René
• MEDINA CACSIRE, Guillermo Franco
• PACOMPIA SUPO, Alex Alexander.
RECONOCIMIENTO DE CAMPO

El reconocimiento de campo es una fase fundamental en la realización


de trabajos topográficos, donde se lleva a cabo la inspección y
evaluación del terreno con el objetivo de identificar características
relevantes para la posterior ejecución de mediciones y cálculos.

Esta etapa implica la delimitación de los límites del área a estudiar, la


identificación de puntos clave y la evaluación de posibles obstáculos
que puedan interferir en el proceso de triangulación y levantamiento
topográfico (Vargas, & Gonzales Vergara , 2023)
DESARROLLO DE LA PRACTICA
UBICACIÓN: PUNO (Al frente de la puerta posgrado de la ciudad Universitaria

UNA – Puno)
IMAGEN 1. CROQUIS DE UBICACIÓN

NOTA: Croquis de ubicación Frontis de la universidad nacional del altiplano-PUNO. (Maps, 2024)
ELECCIÓN DE LOS VÉRTICES DE LA
TRIANGULACIÓN Y DE LA BASE
La elección de los vértices de la triangulación y de la

base es un paso crucial en la planificación de una

triangulación topográfica.

Los vértices deben estar distribuidos

estratégicamente para garantizar una cobertura

adecuada del área de interés y una precisión

satisfactoria en las mediciones.

Asimismo, la base de la triangulación debe

seleccionarse considerando la longitud y orientación

óptimas para maximizar la precisión y la eficiencia del

levantamiento (Paredes, 2017)


MONUMENTACIÓN DE LOS VERTICES
Los equipos y materiales son:

Pico. Cinta métrica (wincha). Rafia sintética. 80 varillas de 10 cm. 2 varillas de 45 cm.

Arena (Hormigón) Cemento. Agua. Barilejo.


MONUMENTACIÓN DE LOS VERTICES
Desarrollo: Una vez identificado la geometría del terreno y considerando las
desventajas que pueda presentar nos dispusimos a monumentar los puntos con
las medidas recomendadas que son 30x30cm y una profundidad de 40 cm, en los
vértices ubicados.
EXCAVACIÓN MONUMETACION FINALIZADO

NOTA: excavación de punto con las NOTA: Monumentación del los vértices para
medidas recomendadas la línea base.

Los demás vértices


DESARROLLO DE LA PRÁCTICA DE MEDICIÓN
DE DISTANCIAS
✓ La línea base AB se separo en 80 partes
B . 1m
iguales a 1m por el motivo de factor 1m

climático y evitar errores. 1m

✓ Tomamos una rafia de 82m así alineamos


A
desde el punto A hasta el punto B, esto con
1m
el fin de que la medida sea en una línea

recta y cometer menos errores.

✓ Seguidamente se empieza a medir del 1m

punto “A” a cada 1m y clavar la varilla


DESARROLLO DE LA PRÁCTICA DE MEDICIÓN
DE DISTANCIAS
✓ En este caso considerando la tensión con la

que se está jalando (romana) para poder

realizar las correcciones correspondientes,

es necesario recalcar de que la cinta

métrica debe de estar totalmente

horizontal, sin pendiente alguno.

✓ En cada metro que se midió la tensión que

realizamos fue de 4kg de la romana.

✓ Al finalizar la medición, se obtuvo la medida

de la línea base, donde AB = 80.29 m

✓ El ultimo tramo de la medición es de 0.29m


CORRECCIÓN DE LA MEDICIÓN CON CINTA

Corrección por temperatura: La cinta Corrección por temperatura: Cuando la


tiende a dilatarse o contraerse con las cinta por efecto de su propio peso forma
variaciones de temperatura, el valor se un arco llamado catenaria, su corrección
determina con la siguiente expresión: se determina mediante la siguiente
formula:

−𝑾𝟐 𝑳𝟑
𝑪𝒕 = 𝑲𝑳 𝑻 − 𝑻𝟎 𝑪𝒄 =
𝟐𝟒𝑷𝟐
• 𝑪𝒕 : 𝑪𝒐𝒓𝒓𝒆𝒄𝒄𝒊ó𝒏 𝒑𝒐𝒓 𝒕𝒆𝒎𝒑𝒆𝒓𝒂𝒕𝒖𝒓𝒂.
• 𝑲: 𝑪𝒐𝒆𝒇𝒊𝒄𝒊𝒆𝒏𝒕𝒆 𝒅𝒆 𝒅𝒊𝒍𝒂𝒕𝒂𝒄𝒊ó𝒏 𝒅𝒆 𝒍𝒂 𝒘𝒊𝒏𝒄𝒉𝒂. • 𝑪𝒄 : 𝑪𝒐𝒓𝒓𝒆𝒄𝒄𝒊ó𝒏 𝒑𝒐𝒓 𝒄𝒂𝒕𝒆𝒏𝒂𝒓𝒊𝒂.
• 𝑳: 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒𝑙 𝑡𝑒𝑟𝑟𝑒𝑛𝑜 𝑚𝑒𝑑𝑖𝑜. • L: 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒𝑙 𝑡𝑒𝑟𝑟𝑒𝑛𝑜 𝑚𝑒𝑑𝑖𝑜.
• 𝑻: 𝑻𝒆𝒎𝒑𝒆𝒓𝒂𝒕𝒖𝒓𝒂 𝒅𝒆𝒍 𝒂𝒎𝒃𝒊𝒆𝒏𝒕𝒆 𝒆𝒏 𝒆𝒍 𝒊𝒏𝒔𝒕𝒂𝒏𝒕𝒆 • 𝑾: Peso lineal de la wincha .
𝒅𝒆 𝒎𝒆𝒅𝒊𝒄𝒊ó𝒏. • P: Tensión de medición.
• 𝑻𝟎 : Temperatura de calibra miento.
CORRECCIÓN DE LA MEDICIÓN CON CINTA

Corrección por horizontalidad: La Corrección por tensión: La tensión mayor


medida de una longitud se expresa o menor aplicada a la cinta
siempre en una distancia horizontal, estandarizada determina su respectiva
esta corrección se realiza cuando se corrección:
tiene una medición de distancia
inclinada y una diferencia de altura
𝑷 − 𝑷𝟎
𝑪𝒑 = ∗𝑳
𝑨∗𝑬
∆𝒉𝟐 • 𝑪𝒑 : 𝑪𝒐𝒓𝒓𝒆𝒄𝒄𝒊𝒐𝒏 𝒑𝒐𝒓 𝒕𝒆𝒏𝒔𝒊ó𝒏.
𝑪𝒉 = −
𝟐𝒍
• 𝑳: 𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒕𝒓𝒂𝒎𝒐 𝒎𝒆𝒅𝒊𝒐.
• 𝑪𝒕 : 𝑪𝒐𝒓𝒓𝒆𝒄𝒄𝒊ó𝒏 𝒑𝒐𝒓 𝒉𝒐𝒓𝒊𝒛𝒐𝒏𝒕𝒂𝒍𝒊𝒅𝒂𝒅. • 𝑷: 𝑻𝒆𝒏𝒔𝒊ó𝒏 𝒑𝒐𝒓 𝒎𝒆𝒅𝒊𝒄𝒊ó𝒏.
• ∆𝒉: 𝑫𝒆𝒔𝒏𝒊𝒗𝒆𝒍 𝒆𝒏𝒕𝒓𝒆 𝒆𝒔𝒕𝒂𝒄𝒂𝒔 𝒅𝒆 𝒂𝒑𝒐𝒚𝒐.
• 𝑳: Longitud entre apoyos. • 𝑷𝟎 : 𝑻𝒆𝒏𝒔𝒊ó𝒏𝒏 𝒅𝒆 𝒄𝒂𝒍𝒊𝒃𝒓𝒂𝒎𝒊𝒆𝒏𝒕𝒐.
• 𝑺: 𝑺𝒆𝒄𝒄𝒊ó𝒏 𝒓𝒆𝒄𝒕𝒂 𝒅𝒆 𝒍𝒂 𝒘𝒊𝒏𝒄𝒉𝒂.
• 𝑬: 𝑴ó𝒅𝒖𝒍𝒐 𝒅𝒆 𝒆𝒍𝒂𝒔𝒕𝒊𝒄𝒊𝒅𝒂𝒅 𝒅𝒆𝒍 𝒂𝒄𝒆𝒓𝒐.
CORRECCIÓN DE LA MEDICIÓN CON CINTA

Realizaremos la corrección por tensión.

DATOS DE CALIBRACIÓN 𝑷 − 𝑷𝟎
𝑪𝒑 = ∗𝑳
K
1.20E-05
1/°C
𝑨∗𝑬
To
20
°C
• 𝑪𝒑 : 𝑪𝒐𝒓𝒓𝒆𝒄𝒄𝒊𝒐𝒏 𝒑𝒐𝒓 𝒕𝒆𝒏𝒔𝒊ó𝒏.
W
15.6
gr/m • 𝑳: 𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒕𝒓𝒂𝒎𝒐 𝒎𝒆𝒅𝒊𝒐.
5
Po kg • 𝑷: 𝑻𝒆𝒏𝒔𝒊ó𝒏 𝒑𝒐𝒓 𝒎𝒆𝒅𝒊𝒄𝒊ó𝒏.
0.02
S cm2
• 𝑷𝟎 : 𝑻𝒆𝒏𝒔𝒊ó𝒏𝒏 𝒅𝒆 𝒄𝒂𝒍𝒊𝒃𝒓𝒂𝒎𝒊𝒆𝒏𝒕𝒐.
2100000
E kg/cm2
• 𝑺: 𝑺𝒆𝒄𝒄𝒊ó𝒏 𝒓𝒆𝒄𝒕𝒂 𝒅𝒆 𝒍𝒂 𝒘𝒊𝒏𝒄𝒉𝒂.
• 𝑬: 𝑴ó𝒅𝒖𝒍𝒐 𝒅𝒆 𝒆𝒍𝒂𝒔𝒕𝒊𝒄𝒊𝒅𝒂𝒅 𝒅𝒆𝒍 𝒂𝒄𝒆𝒓𝒐.
CORRECCIÓN DE LA MEDICIÓN CON CINTA
• En los 80 m se midió cada metro a una tensión • Corrección para los 80m:
de 4kg cada metro y asimismo para los 29 cm. → 8000𝑐𝑚 − 19.2𝑐𝑚 = 7980,8𝑐𝑚
𝐶𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 → 79.808𝑚
𝑃𝑎𝑟𝑎 𝑙𝑎 𝑡𝑒𝑛𝑠𝑖ó𝑛 𝑑𝑒 4𝑘𝑔 𝑒𝑛 𝑐𝑎𝑑𝑎 𝑚𝑒𝑡𝑟𝑜: 𝑃𝑎𝑟𝑎 𝑙𝑎 𝑡𝑒𝑛𝑠𝑖ó𝑛 𝑑𝑒 4𝑘𝑔 𝑒𝑛 𝑐𝑎𝑑𝑎 𝑒𝑛 𝑙𝑜𝑠 0.29 𝑚:
4𝑘𝑔 − 5𝑘𝑔
𝐶𝑝 = ∗ 29𝑐𝑚
4𝑘𝑔 − 5𝑘𝑔 𝑘𝑔
0.02𝑐𝑚2 ∗ 2100000 2
𝐶𝑝 = ∗ 100𝑐𝑚 𝑐𝑚
𝑘𝑔
0.02𝑐𝑚2 ∗ 2100000 2 𝐶𝑝 = −0.00069𝑐𝑚
𝑐𝑚
𝐶𝑝 = −0.0024𝑐𝑚 • Corrección para los 0.29m:
𝐶𝑜𝑚𝑜 𝑝𝑎𝑟𝑎 𝑙𝑜𝑠 80𝑚 𝑠𝑒 𝑚𝑖𝑑𝑖𝑜 𝑎 𝑢𝑛𝑎𝑠 𝑡𝑒𝑛𝑠𝑖𝑜𝑛𝑒𝑠 𝑖𝑔𝑢𝑎𝑙𝑒𝑠 → 29𝑐𝑚 − 0.00069𝑐𝑚 = 28.999𝑐𝑚
𝑡𝑒𝑛𝑑𝑟𝑒𝑚𝑜𝑠: 𝐶𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 → 0.289𝑚

𝐶𝑝 ∗ 8000 • Por tanto, tenemos la base corregida total:


𝐶𝑝 = −0.0024 ∗ 8000 𝐵𝑎𝑠𝑒 𝐶𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 𝐴𝐵 = 79.808𝑚 + 0.289𝑚
𝐵𝑎𝑠𝑒 𝐶𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 𝐴𝐵 = 80.097𝑚
𝐶𝑝 = −19.2𝑐𝑚
CONCLUSIONES

CONCLUSIONES

✓ El reconocimiento detallado del terreno ha permitido identificar y registrar obstáculos

naturales y artificiales que podrían influir en la precisión de las mediciones de la línea base

de la triangulación y monumentación en nuestra práctica.

✓ El uso de herramientas y procedimientos adecuados ha permitido obtener mediciones

confiables, asegurando la precisión que tendremos en los resultados más adelante.
