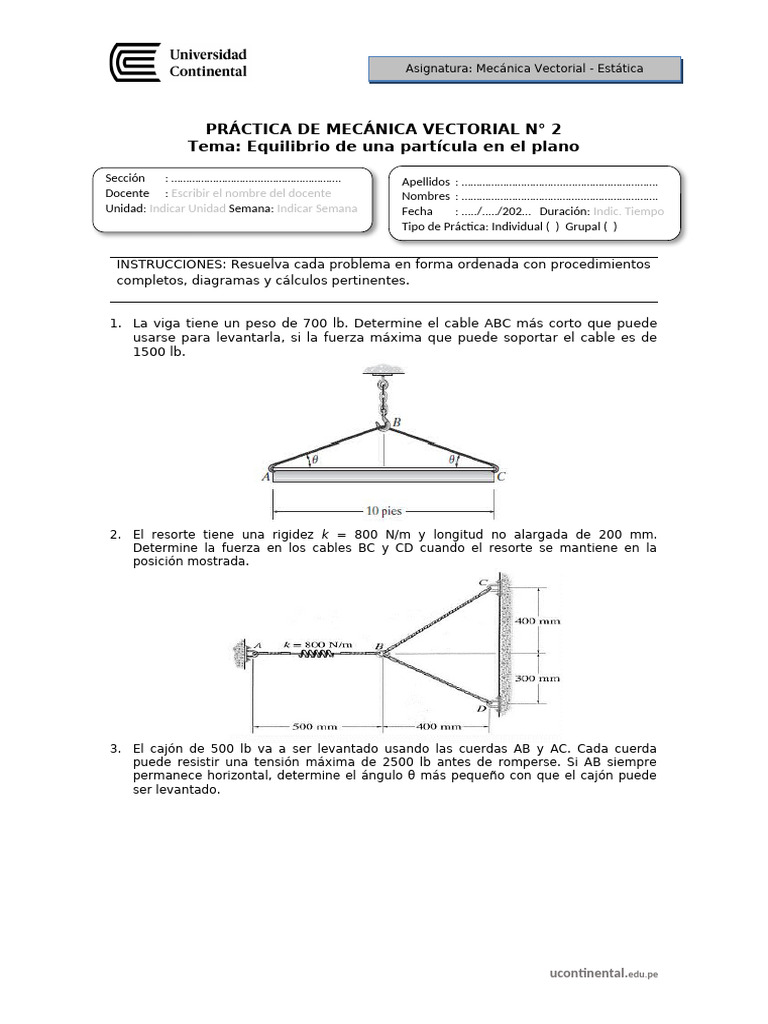

Asignatura: Mecánica Vectorial - Estática
PRÁCTICA DE MECÁNICA VECTORIAL N° 2
Tema: Equilibrio de una partícula en el plano
Sección : …………………………..……………………. Apellidos : ……………………………..………………………….
Docente : Escribir el nombre del docente Nombres : …………………………………..…………………….
Unidad: Indicar Unidad Semana: Indicar Semana Fecha : …../..…/202… Duración: Indic. Tiempo
Tipo de Práctica: Individual ( ) Grupal ( )
INSTRUCCIONES: Resuelva cada problema en forma ordenada con procedimientos
completos, diagramas y cálculos pertinentes.
1. La viga tiene un peso de 700 lb. Determine el cable ABC más corto que puede
usarse para levantarla, si la fuerza máxima que puede soportar el cable es de
1500 lb.
2. El resorte tiene una rigidez k = 800 N/m y longitud no alargada de 200 mm.
Determine la fuerza en los cables BC y CD cuando el resorte se mantiene en la
posición mostrada.
3. El cajón de 500 lb va a ser levantado usando las cuerdas AB y AC. Cada cuerda
puede resistir una tensión máxima de 2500 lb antes de romperse. Si AB siempre
permanece horizontal, determine el ángulo θ más pequeño con que el cajón puede
ser levantado.
[Link]
Asignatura: Mecánica Vectorial - Estática
4. Determine el peso máximo W del bloque que puede ser suspendido en la
posición mostrada si cada cuerda puede soportar una tensión máxima de 80 lb.
¿Cuál es el ángulo θ en la posición de equilibrio?
5. Determine la longitud no alargada del resorte AC si una fuerza P = 80 lb
genera el ángulo θ = 60° en la posición de equilibrio. La cuerda AB tiene 2
pies de longitud. Considere k = 50 lb/pie.
6. En C se amarran dos cables y se cargan como se muestra en la figura. Determine
el rango de valores de Q para los cuales la tensión no será mayor que 60 lb en
cualquiera de los cables.
[Link]
Asignatura: Mecánica Vectorial - Estática
7. Determinar las fuerzas que ejercen los apoyos sobre las tuberías en los
contactos A, B y C. Supóngase lisas todas las superficies.
8. Dos cuerpos A y B que pesan 800 N y 200 N, respectivamente, se mantienen en
equilibrio sobre superficies perpendiculares mediante un cable flexible que los une y
que forma un ángulo con la horizontal, según se indica en la figura. Hallar las
reacciones de las superficies sobre los cuerpos, la tensión del cable y el ángulo .
Suponer ausencia de rozamiento en todas las superficies.
9. Las masas de los cilindros sin fricción A y B son 10 kg y 5 kg, respectivamente.
El mínimo valor de la fuerza P que podría separar el cilindro A de la superficie
es 277,5 N. Determine:
a) La medida del radio R del cilindro B.
b) Las magnitudes de las fuerzas que actúan sobre el cilindro B.
[Link]
Asignatura: Mecánica Vectorial - Estática
Referencias bibliográficas consultadas y/o enlaces recomendados
Beer F., Jhonston R., (2010). “Mecánica Vectorial para Ingenieros – Estática”. Décima
edición. Mc. Graw-Hill Interamericana. México.
Hibbeler, R.C. (2012). “Ingeniería Mecánica – Estática”. Décimo segunda edición. Pearson
Educación. México.
Bedford Fowler. (2013) “Mecánica Vectorial para Ingenieros”. Editorial Addison-Wesley
Iberoamericana, S.A. Estados Unidos.
Meriam J.L. y Kraige L.G. (2007). “Mecánica para Ingenieros”. Estática. Séptima Edición.
Editorial Reverté S.A. España.
