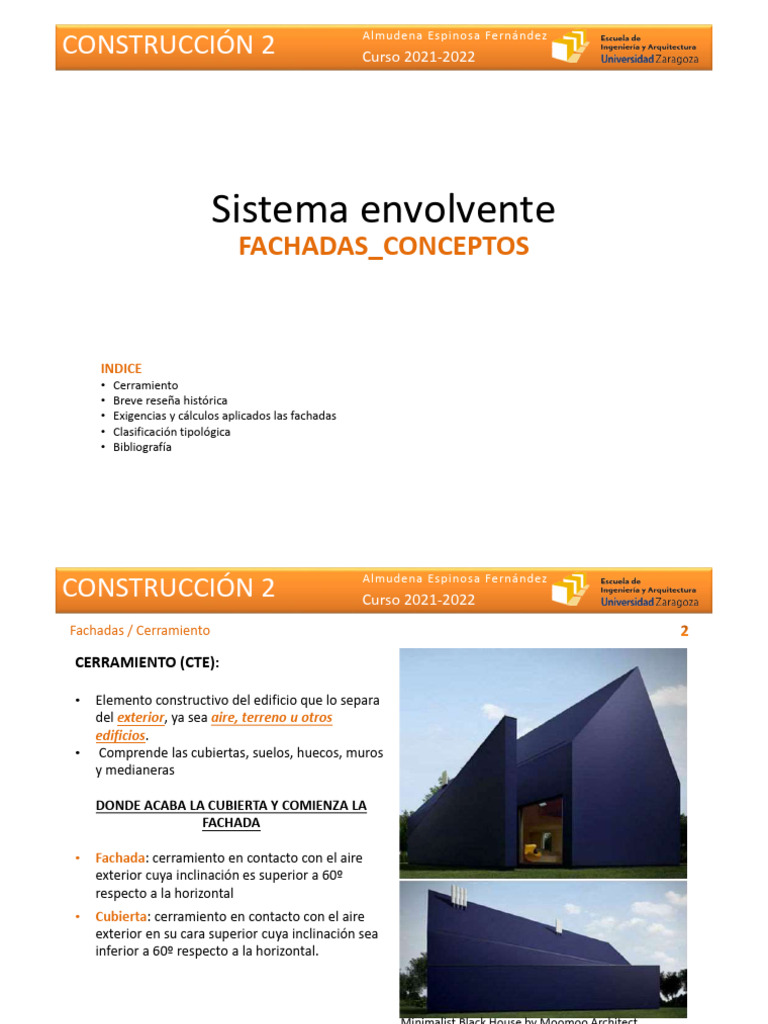

CONSTRUCCIÓN 2 Almudena Espinosa Fernández

Curso 2021-2022

Sistema envolvente
FACHADAS_CONCEPTOS

INDICE
• Cerramiento
• Breve reseña histórica
• Exigencias y cálculos aplicados las fachadas
• Clasificación tipológica
• Bibliografía
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Cerramiento

CERRAMIENTO (CTE):

• Elemento constructivo del edificio que lo separa

del exterior, ya sea aire, terreno u otros
edificios.
• Comprende las cubiertas, suelos, huecos, muros
y medianeras

DONDE ACABA LA CUBIERTA Y COMIENZA LA

FACHADA

• Fachada: cerramiento en contacto con el aire

exterior cuya inclinación es superior a 60º
respecto a la horizontal
• Cubierta: cerramiento en contacto con el aire
exterior en su cara superior cuya inclinación sea
inferior a 60º respecto a la horizontal.

Minimalist Black House by Moomoo Architect

CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Breve reseña histórica

Originariamente los cerramientos se componían

de una sola hoja gruesa, realizada mediante
técnicas de aparejo, que da respuesta a las
exigencias de aislamiento térmico, estanquidad y
resistencia mecánica. Posteriormente se
incorporaron los revestimientos interior y
exterior. El espesor de la hoja estaba
comprendido entre los 40 y los 100 cm.

Con el movimiento moderno y la aparición de las

estructuras metálicas o de hormigón, se separa la
función estructural y los cerramientos de una
única hoja evolucionan a muros mas delgados de
dos hojas, incorporándose posteriormente una
cámara de aire intermedia  Cavity wall

Con la aparición de la NBE-CT79, "Norma Básica

sobre Condiciones Térmicas en los edificios",
creada principalmente por el tema del ahorro de
energía, los cerramientos incorporan el
aislamiento térmico para minimizar las pérdidas
térmicas a través de los mismos.
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Breve reseña histórica
Sección vertical de
Cavity Wall. muro Cavity wall

• Aunque desde la antigüedad se conocen muchos

casos de fachadas de dos hojas separadas de piedra o
ladrillo que mejora su aislamiento y su
comportamiento ante la humedad, no es hasta finales
del siglo XIX cuando se instaura este sistema.
• En el Reino Unido se desarrolla un sistema de
fachadas llamadas “Cavity wall” (Muro de cámara)
básicamente para aumentar su aislamiento térmico e
impedir la entrada de agua a la zona interior de la
fachada.
La cámara interior se ventilaba y drenaba hacia la cara
exterior mediante huecos en las llagas de la fábrica.
• El gran desarrollo de esta técnica se produce en la
reconstrucción de Europa después de la II Guerra
Mundial.
• En España se aplicó la idea del Cavity wall en lo que
llamamos “tabique pluvial” utilizado en áreas de
precipitaciones medias y altas

Muro-cámara-tabique
Como evolución del Cavity wall se desarrolla el muro de
dos hojas, la exterior de 1⁄2 o 1 pié, apoyada en forjado,
cámara de 4 a 10 cm, y tabique hueco sencillo o doble Evolución Cavity wall
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)
EXIGENCIAS BÁSICAS
De De
De utilización y
seguridad seguridad en De salubridad (HS). “Higiene, salud y
accesibilidad De ahorro de energía (HE) De protección frente al ruido (HR)
estructural caso de protección del medio ambiente
(SUA)
(SE) incendio (SI)
Aslamiento Estanqueidad Permeabilidad
Resistente (uso) Estanqueidad (agua) Aislamiento a ruido
térmico (vapor agua) al aire
limitar el riesgo previsible de presencia inadecuada
de agua o humedad en el interior de los edif icios y en
Resistente Resistente sus cerramientos como consecuencia del agua Inercia
SISTEMAS FUNCIONES BÁSICAS Control solar
(acciones) (fuego) procedente de precipitaciones atmosf éricas, de térmica
escorrentías, del terreno o de condensaciones

Impermeable Drenaje
Permitir su evacuación sin
Resbaladicidad Impedir su penetración U, R Condensaciones Infiltraciones R. exterior R. aéreo R. impactos
producción de daños

Sistema Estructural
Fachadas
Cubiertas
Sistema Envolvente Elem.Contacto terreno: suelos, muros
Carpinterías
Medianeras
Particiones verticales (tabiques, ESV)
Sistema de
Particiones horizontales (suelos, ESH)
compartimentación
Carpinterias
Sistemas de Revestimientos
acabados Protección
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)
EXIGENCIAS DE LAS FACHADAS (elementos opacos)
Las fachadas deben dar respuesta a las exigencias propias de este
cerramiento:
a) Exigencia Básica de Seguridad Estructura (SE) ESTABILIDAD ANTE CARGAS

ESTABILIDAD ANTE INCENDIOS

b) Exigencia Básica de Seguridad en caso de Incendios (SI)  LA ESTANQUEIDAD AL AGUA LA CONSEGUIREMOS:

• CON LAS CÁMARAS DE AIRE: DEBEREMOS ASEGURAR QUE SI ENTRA AGUA SEA
EVACUADA
c) Exigencia Básica de Seguridad de utilización y accesibilidad • RESISTENCIA A LA FILTRACIÓN DE LA HOJA PRINCIPAL O DE LOS REVESTIMIENTOS
EXTERIORES e INTERMEDIOS
(SUA)
EN GENERAL, LA PARTE OPACA DE LAS FACHADAS NO PRESENTA PROBLEMA DE
d) Exigencia Básica de Salubridad (HS): AISLAMIENTO ACÚSTICO. LOS PUNTOS CRÍTICOS SON LAS ZONAS ACRISTALADAS Y
-Estanqueidad al agua LOS PUENTES ACÚSTICOS QUE SE PRODUCEN EN JUNTAS, ENCUENTROS
-Estanqueidad al aire
 PODEMOS CONTROLAR EL AISLAMIENTO TÉRMICO DE UN CERRAMIENTO A
TRAVÉS DE SU TRANSMITANCIA TÉRMICA (ESPESORE SY CONDUCTIVIDAD)
e) Exigencia Básica de protección frente al Ruido (HR)  PODEMOS CONTROLAR LA INERCIA TÉRMICA:
-Aislamiento a ruido aéreo • UBICANDO BIEN EL AISLMAMIENTO TÉRMICO
• USANDO MATERIALES CON ALTA MASA TÉRMICA, ALTA DIFUSIVIDAD Y
f) Exigencia Básica de Ahorro de Energía (HE) EFUSIVIDAD TÉRMICA
 PODEMOS CONTROLAR LA RADIACIÓN:
-Exig. Térmicas • ORIENTACION DEL EDIFICIO
-Exig. Higrotérmicas • COLOR DE LOS MATERIALES EXPUESTOS
• ELEMENTOS DE PROTECCIÓN (SOMBRA)

 PODEMOS CONTROLAR LAS CONDENSACIONES CON UNA COMPROBACIÓN

NÚMERICA DE PRESIONES
 USO DE CÁMARA DE AIRE VENTILADA Y MATERIALES PARAVAPOR
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: térmica
EXIGENCIAS DE SEGURIDAD ESTRUCTURAL CERRAMIENTO CONFINADO ENTRE APOYOS (MODELO ARCO)
-La HOJA está comprimida. Se transmiten empujes a los forjados por compresión.
-No precisa elementos adicionales.
• Los cerramientos de fachada son elementos constructivos -Precisa condición de “entrega” en los forjados o soportes.
susceptibles de análisis estructural. Deben resistir las acciones RECURSOS para incrementar las prestaciones
-Resistencia a compresión (confinamiento mediante “entrega”).
gravitatorias y horizontales que inciden sobre ellos y
transmitirlas a la estructura del edificio sin caerse, sin MODELOS VIGA O PLACA
romperse y sin fisurarse -La hoja trabaja a flexión, lo que provoca tracciones y compresiones dentro de la
hoja.
• Para verificar este requisito, el DB SE-F enumera los tres -Precisa resistencia a tracción (o recursos adicionales).
modelos clásicos aplicables a elementos que deben transmitir RECURSOS para incrementar las prestaciones
cargas a flexión. La diferencia entre ellos está en las -Resistencia frente a la flexión Horizontal (armadura de tendel).
-Resistencia frente a la flexión Vertical (carga gravitatoria: PESO): EL RECURSO MÁS
condiciones de sustentación: RENTABLE.
• modelo arco: entrega
El cerramiento resiste la acción horizontal siempre que se pueda incluir en su espesor
un arco con suficiente canto, y se puedan generar suficientes empujes en los
extremos, para lo cual es imprescindible confinarlo entre forjados cargados. Este
modelo requiere resistencia a compresión de la fábrica y entrega en los forjados
La condición de resistencia frente a acciones horizontales está determinada por la
resistencia a compresión de la fábrica y por la esbeltez del paño, es decir, por la razón
entre la altura y el canto.
• modelo viga y/o modelo placa: anclaje
El cerramiento resiste las acciones horizontales a flexión, es decir, con parte de la
sección comprimida y parte traccionada. Los “empujes” que caracterizan el
funcionamiento de los arcos son sustituidos por las “tracciones” que caracterizan el
funcionamiento de las vigas o placas. Debido a que este modelo no requiere empuje
en las sustentaciones, tampoco precisa ninguna condición de “entrega”. Las
reacciones no tienen componente vertical, por lo que la única condición que se
necesita en el encuentro con la estructura del edificio es la condición de “anclaje”,
entendiendo como tal la capacidad de transmitir únicamente la componente
horizontal debida a la acción de viento o sismo. Esta condición de sustentación puede
conseguirse retacando con mortero (bastarían pocos centímetros para suministrar,
por resistencia al corte, la reacción necesaria) o con dispositivos auxiliares específicos.
A presión de viento se puede contabilizar como canto todo el espesor del
cerramiento, pero a succión sólo computa el ancho correspondiente a la “entrega” en
el forjado cargado
SISTEMA “STRUCTURA” PARA FACHADAS DE LADRILLO CARA VISTA Mª Concepción del Río Doctor
Arquitecto
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: térmica
EXIGENCIAS DE AHORRO DE ENERGÍA: EXIG. TÉRMICA
• El diseño de la fachada implica el control de las pérdidas y
ganancias de calor a través de ellas, amortiguando los efectos de
las temperaturas extremas y disminuyendo el consumo de
energía necesario para conseguir una climatización adecuada a
las condiciones de confort que se precisen, tanto en régimen de
verano como en régimen de invierno.
• El objetivo es conseguir edificios con muy baja demanda de
energía mediante el diseño de edificios con un buen
comportamiento bioclimático y controlando la calidad de la
envolvente
o Aislamiento térmico CÁLCULO DE VALOR U (W/m²°C)
cuando el espacio adyacente a la fachada sea un espacio
habitable. Ubicación del aislamiento
o Comportamiento higrotérmico: condensaciones. Barreras
para-vapor
o Permeabilidad al aire: infiltraciones.
o Inercia térmica: Masa térmica, difusividad y efusividad de
los materiales
o Ubicación-Orientación de la edificación
o Color de los materiales (absortividad)
o Control solar; elementos de sombra
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: térmica
EXIGENCIAS DE AHORRO DE ENERGÍA: EXIG. TÉRMICA
Características del aislamiento
• Los cerramientos conservarán o reducirán el ritmo de pérdidas
de la energía producida o captada mediante el aislamiento.
• Los intercambios de calor se producen desde el sistema de
mayor temperatura hacia el de menor temperatura.
• Según el mecanismos de transferencia de calor será el
mecanismo de aislamiento eficiente
― La conducción es el método de transferencia de energía de
los cuerpos sólidos puestos en contacto. El calor se
transmite de las moléculas a mayor temperatura a las de
menor temperatura. Es necesario por tanto que haya
continuidad física en la materia.—> mecanismo de
aislamiento: aislamiento conductivo, materiales aislantes.
― La convección es el mecanismo de transferencia que tiene
lugar en un fluido provocado por los movimientos de la
masa del fluido—> cámaras de aire efectivas en climas
calurosos (radiación y ventilación de la cámara). En invierno
no es un aislamiento efectivo ni sustitutivo de los materiales
aislantes.
― La radiación es una emisión de energía en forma de ondas
electromagnéticas que se manifiesta en cualquier cuerpo
por el simple hecho de estar a una temperatura superior a
0K. Aislamiento radiante reflectante, evita que las
superficies se caliente al reflejar la energía radiante que les
llega. Colocación en la cara exterior e interior del
cerramiento.
 PODEMOS CONTROLAR EL AISLAMIENTO TÉRMICO DE UN
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.diariodealmeria.es%2Ftemas%2F10-pueblos-Almeria-
CERRAMIENTO A TRAVÉS DE SU TRANSMITANCIA TÉRMICA debes-visitar%2Findex.php&psig=AOvVaw1sesMjBT4daYa-
(ESPESORE SY CONDUCTIVIDAD) vmhRzutB&ust=1601117342774000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCND_iY6RhOwCFQAAAAAdAAAAABAI
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: térmica

TRANSMITANCIA TÉRMICA (U) (DA DB-HE/1): flujo de calor, en régimen estacionario, para un área y
diferencia de temperaturas unitarias de los medios situados a cada lado del elemento que se considera.

Cálculo de la transmitancia térmica aplicado a una fachada

CÁLCULO DE LA TRANSMITANCIA TÉRMICA DE CERRAMIENTOS EN
CONTACTO CON EL AIRE EXTERIOR

Aplicable a muros de fachada, cubiertas y suelos en contacto con el aire exterior.

La transmitancia térmica U (W/m2 K) viene dada por la siguiente expresión:

RT la resistencia térmica total del componente constructivo [m2 K/ W].

La resistencia térmica total RT de un componente constituido por capas
térmicamente homogéneas se calcula mediante la expresión:

R1, R2...Rn las resistencias térmicas de cada [m2 K/ W]

Rsi y Rse las resistencias térmicas superficiales correspondientes al aire interior y
[m2 K/ W].

Rse R1 R2 R3 R4 R5 R6 Rsi

Tabla e1 e2 e3 e4 e5 e6 Tabla
λ1 λ2 λ3 λ4 λ5 λ6
La resistencia térmica de una capa térmicamente homogénea viene definida por la
expresión:
Rt=Rse+R1+R2+R3+R4+R5+R6+Rsi
U=1/Rt. El valor U no deberá ser superior a un valor normativo
e el espesor de la capa [m]
λ la conductividad térmica de diseño del material según la zona climática donde se ubique la edificación
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: térmica
EXIGENCIAS DE AHORRO DE ENERGÍA: EXIG. TÉRMICA
CARACTERÍSTICAS INERCIALES DE LOS CERRAMIENTO  PODEMOS CONTROLAR LA INERCIA TÉRMICA:
El flujo de calor a través de las capas-hojas de una fachada no es el UBICANDO BIEN EL AISLMAMIENTO TÉRMICO
mismo, ya que la energía calorífica será absorbida por las capas USANDO MATERIALES CON ALTA MASA TÉRMICA, ALTA
atravesadas, acumulándose en su interior DIFUSIVIDAD Y EFUSIVIDAD TÉRMICA
Factores de los que depende:
• Posición del aislamiento
Para que un elemento aporte su masa a la estabilidad térmica del local es
necesario que su masa esté en contacto directo con el ambiente interior.
Si ubicamos el aislamiento térmico entre el material y el espacio éste no
intercambia calor con el medio. Deberíamos por tanto ubicar el aislante
por el exterior
• Uso del edificio.
No es lo mismo una vivienda o espacio que se usa de forma permanente
que una vivienda o espacio de uso temporal.
• Características de los materiales
-Masa térmica: ver en neila
-Difusividad térmica: es la velocidad con la que se calienta un material.
Nos interesan para la inercia térmica, materiales con velocidad alta
cuando en poco tiempo queremos acumular la radiación solar o el calor
del espacio interior.
-Efusividad térmica: es la capacidad de los materiales para acumular el
calor. Nos interesan para la inercia materiales con efusividades altas.
Efectos de la inercia térmica:
-Colchón térmico frente a las variaciones bruscas de temperatura Efecto de la Inercia térmica de un muro de piedra
-Tiempo en que tarda en llegar al espacio interior, las variaciones de https://www.burgosnoticias.com/actualidad/burgos/009929/se-sigue-buscando-una-solucion-al-frio-
de-la-catedral-de-burgos
temperatura en el ambiente exterior

CONTROL DE LA RADIACIÓN SOLAR  PODEMOS CONTROLAR LA RADIACIÓN:

Estrategia general: aprovechar la radiación cuando interese (invierno) y ORIENTACION DEL EDIFICIO
controlarla o protegerse cuando sea perjudicial (verano) COLOR DE LOS MATERIALES EXPUESTOS
ELEMENTOS DE PROTECCIÓN (SOMBRA)
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: higrotérmicas
EXIGENCIAS DE AHORRO DE ENERGÍA: EXIG. HIGROTÉMICA
• El diseño del cerramiento de fachada debe reducir el riesgo de
aparición de humedades de condensación superficiales e
intersticiales
• Qué son condensaciones superficiales
Condensación (agua) que aparece en la superficie de un
cerramiento o elemento constructivo cuando su temperatura
superficial es inferior o igual al punto de rocío del aire que está en
contacto con dicha superficie.--> debemos evitar la formación de
mohos en las superficies de nuestros cerramientos (en especial en
la superficie interior)
• Qué son condensaciones intersticiales
Condensación (agua) que aparece en la masa interior de un
cerramiento como consecuencia de que el vapor de agua que lo Humedad Superficial en el interior de una vivienda por condensación
atraviesa alcanza la presión de saturación en algún punto interior https://www.alokabide.euskadi.eus/humedades-por-condensacion/

de dicha masa→ cuando se moja un material supone una merma de

sus prestaciones térmicas y un riesgo de degradación
• La mayoría de los materiales que se usan en las fachadas son
permeables al vapor (dejan salir el vapor de agua)
• Puede existir algún impedimento a esta permeabilidad, salida y
que se produzcan condensaciones. La solución es que no llegue a
producirse la condensación y si condensa y aparece agua, que
ese agua se “vaya” o evapore. Para eso disponemos de las
cámaras de aire o materiales denominados paravapor (se
ubican siempre si es necesario en la cara caliente del material
aislante-->habrá que controlar donde se sitúa el aislamiento y la
cámara)
 PODEMOS CONTROLAR LAS CONDENSACIONES CON UNA
COMPROBACIÓN NÚMERICA DE PRESIONES
 USO DE CÁMARA DE AIRE VENTILADA Y MATERIALES PARAVAPOR
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: higrotérmicas

Comprobación de limitación de condensaciones intersticiales

CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: higrotérmicas

Comprobación de limitación de condensaciones intersticiales

• Cálculo distribución de temperaturas en las distintas caras de los materiales que lo conforman

A) Cálculo de las Resistencias térmicas de cada uno de los B) Cálculo de las Temperaturas superficiales de cada una de las caras
materiales y superficiales de los materiales que conforman el cerramiento
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: higrotérmicas

Comprobación de limitación de condensaciones intersticiales

• Cálculo distribución de Presión de saturación para las Temperaturas superficiales anteriormente calculadas
DISTRIBUCIÓN DE TEMPERATURAS EN EL INTERIOR DEL CERRAMIENTO
CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK

Si la temperatura es mayor o igual que 0°

Si la temperatura es menor que 0°.

17,269*T

21,875*T
237,3+T

265,5+T
Psat=610,5*e

Psat=610,5*e
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: higrotérmicas

Comprobación de limitación de condensaciones intersticiales

• Cálculo distribución de Presión de vapor

A) Cálculo de las Resistencias a la difusión del vapor de agua de cada B) Cálculo de la Presión de Vapor
uno de los materiales que conforman el cerramiento
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Exig. HE: higrotérmicas

Comprobación de limitación de condensaciones intersticiales

Presión de vapor de saturación

Psat,3= Psat,4 =
Psat,se= 1175 1900 P = Psat,si=
Psat,1= Psat,2= sat,5 2179
970 1053 1059 2138

Presión de vapor
Sdnt
P3= P4 = Psi=1284,3
Pse= P1= P2= 1076,2 1076,3 P5=
719,6 1075,6 1076 1283,9

interiores y exteriores
Para que no se produzcan condensaciones intersticiales se comprueba que la presión de
vapor en la superficie de cada capa es inferior a la presión de vapor de saturación. Para cada
cerramiento objeto se calcula:
a) la distribución de temperaturas;
b) la distribución de presiones de vapor de saturación para las temperaturas antes calculadas;
c) la distribución de presiones de vapor.
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Estanqueidad agua
EXIGENCIAS DE SALUBRIDAD: Estanqueidad al agua
• El agua de lluvia incide en las fachadas por efecto del viento o por la inexistencia de elementos protectores (vierteaguas, goterón, etc).
• La presencia de agua en la fachada se manifiesta en forma de:
― Humedad de obra: agua empleada en sistemas constructivos como por ejemplo para el amasado de morteros, hormigones, etc→ respetar los
tiempos de secado
― Humedad por capilaridad: el agua del terreno busca “salir” y encuentra su salida a través de los capilares de los materiales que tiene contacto. →
ventilar espacios, ubicar adecuadamente aislantes y cámaras de aire
― Humedad de infiltración: el agua penetra por fisuras, grietas y juntas → control de obra y proyecto Fachada mojada por el agua de lluvia
https://reformacoruna.com/suciedad-fachadas/
• Con o sin revestimiento exterior
R) Resistencia a la filtración del revestimiento exterior:
- revestimientos continuos: espesor 10 y 15 mm, y disposición de una armadura.
- revestimientos discontinuos rígidos pegados: piezas menores de 300 mm de
lado y disposición en la cara exterior de la hoja principal de un enfoscado de
mortero.

B) Resistencia a la filtración de la barrera contra la penetración de agua:

- cámara de aire sin ventilar;
- aislante no hidrófilo
- una cámara de aire ventilada con sistema de recogida y evacuación del agua
filtrada a la misma , el espesor comprendido entre 3 y 10 cm, y aberturas de
ventilación repartidas al 50% entre la parte superior y la inferior.
-revestimiento continuo intermedio en la cara interior de la hoja principal.

C) Composición de la hoja principal:

Debe utilizarse al menos una hoja principal de espesor medio:
- ½ pie de ladrillo cerámico, que debe ser perforado o macizo.
- 12 cm de bloque cerámico, bloque de hormigón o piedra natural.
Debe utilizarse una hoja principal de espesor alto:
- 1 pie de ladrillo cerámico, que debe ser perforado o macizo
- 24 cm de bloque cerámico, bloque de hormigón o piedra natural.  LA ESTANQUEIDAD AL AGUA LA CONSEGUIREMOS:
• CON LAS CÁMARAS DE AIRE: DEBEREMOS ASEGURAR QUE SI ENTRA AGUA
N) Resistencia a la filtración del revestimiento intermedio en la cara interior de SEA EVACUADA
la hoja principal de espesor mínimo de 10 mm - 15mm • RESISTENCIA A LA FILTRACIÓN DE LA HOJA PRINCIPAL O DE LOS
REVESTIMIENTOS EXTERIORES E INTERMEDIOS
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Fachadas / Exigencias de las fachadas (elementos opacos)/Protección contra incendios
/Seguridad contra incendios
EXIGENCIAS DE ACÚSTICA
Las fachadas que diseñemos deben limitar, dentro de los edificios y en
condiciones normales de utilización, el riesgo de molestias o
enfermedades que el ruido puede producir a los usuarios.
En el caso de las fachadas, debemos aislarnos del ruido aéreo (tráfico,
ambiente, bares, aviones…)

EN GENERAL, LA PARTE OPACA DE LAS FACHADAS NO PRESENTA

PROBLEMA DE AISLAMIENTO ACÚSTICO. LOS PUNTOS CRÍTICOS SON LAS
ZONAS ACRISTALADAS Y LOS PUENTES ACÚSTICOS QUE SE PRODUCEN EN
JUNTAS, ENCUENTROS

EXIGENCIAS DE SEGURIDAD CONTRA INCENDIOS

En el diseño y construcción de los edificios se tiene que valorar la
reacción y resistencia al fuego de sus componentes, para saber si
son apropiados al riesgo de exposición o propagación
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Las fachadas ligeras, están formadas
Clasificación tipológica por elementos de peso, inferior a
100 Kg/m2, constituidos por
Los cerramientos pesados son aquellos cuyo peso medio, materiales soportados por una
macizo y hueco, es superior a 100 Kg/m2 , compuestos de PESADA subestructura y/o por la estructura LIGERA
una hoja o varias hojas con cámara de aire. resistente de! edificio

FACHADA CALIENTE
O SIN CÁMARA DE
AIRE VENTILADA
Cerramiento
formado por una
sola hoja o en
algunos casos por
dos hojas que
forman entre ellas
una cámara de aire
totalmente cerrada
o poco ventilada.
Dichas hojas pueden
estar compuestas a
su vez por una o
varias capas de
materiales

FACHADA FRÍA O CON CÁMARA DE AIRE

VENTILADA
Cerramiento formado por dos hojas que
forman entre ellas una cámara de aire
ventilada. Dichas hojas pueden estar
compuestas a su vez por una o varias capas
de materiales
CONSTRUCCIÓN 2 Almudena Espinosa Fernández
Curso 2021-2022
Bibliografía

Fachadas - Cerramientos de Edificios _ Ana Sanchez-Ostiz Gutierrez_Ed. El Duende

Código Técnico de la Edificación_Ministerio de Fomento Tectónica_No 15 Cerámica_Ed ATC
Ediciones Tectónica_No 3 y 25 Hormigón_Ed ATC Ediciones
Tectónica_No 27 Piedra_Ed ATC Ediciones Detail_No 5/2005 Construir con muros_Ed Reed
Business Information
Detail_No 5/2007, 1/2010, 1/2012 Sólidas_Ed Reed Business Information
Detail_No 5/2008 Hormigón_Ed Reed Business Information
Apuntes Fachada y cubiertas. Universidad Politécnica de Madrid
Apuntes Fachadas. Confort.Construcción I. Materiales y técnicas. Universidad La Salle
