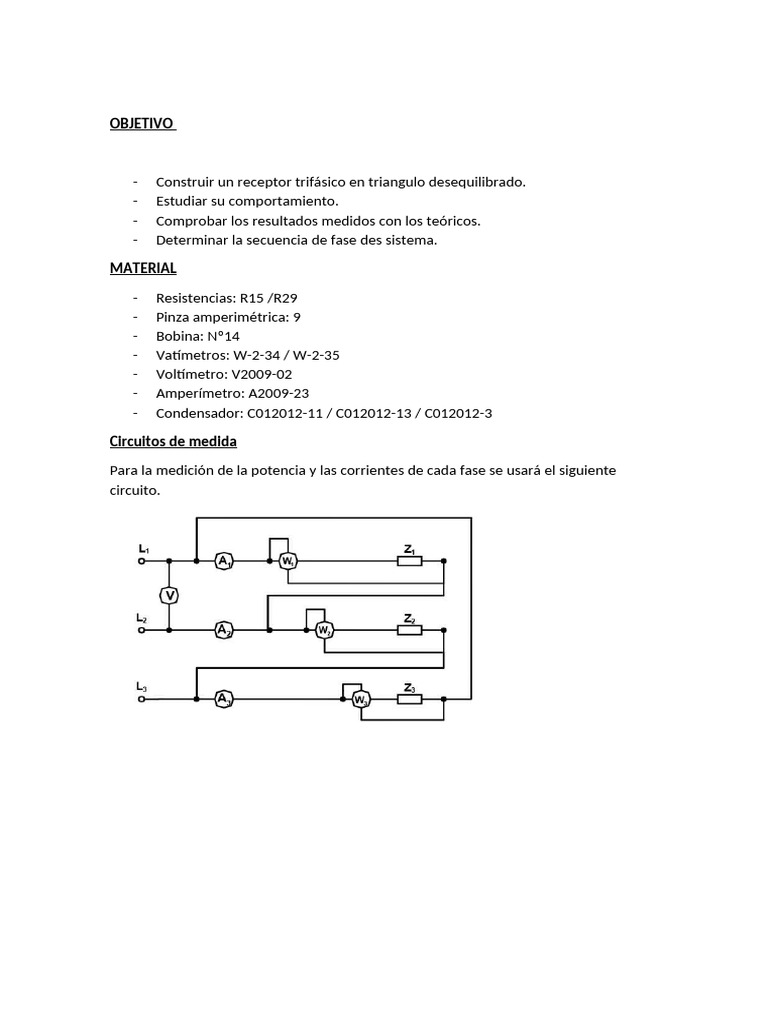

OBJETIVO
- Construir un receptor trifásico en triangulo desequilibrado.
- Estudiar su comportamiento.
- Comprobar los resultados medidos con los teóricos.
- Determinar la secuencia de fase des sistema.
MATERIAL
- Resistencias: R15 /R29
- Pinza amperimétrica: 9
- Bobina: Nº14
- Vatímetros: W-2-34 / W-2-35
- Voltímetro: V2009-02
- Amperímetro: A2009-23
- Condensador: C012012-11 / C012012-13 / C012012-3
Circuitos de medida
Para la medición de la potencia y las corrientes de cada fase se usará el siguiente
circuito.
Para sacar la secuencia de fase se sustituirán las impedancias por condensadores. Y se
usaran solo dos vatímetros.
Cálculos teóricos
- Tabla de datos medidos en el laboratorio
TRIÁNGULO
A12(A) A23(A) A31(A) A1(A) A2(A) A3(A)
0,59 0,37 0,49 1,04 0,96 0,19
W1(W) W2(W) W3(W) WA(W) WB(W) WB(W) SF
40 18 0 21 18 +
La tensión de alimentación será de 70 V. Previamente se medirá la resistencia de Z1 y
Z2 con el polímetro digital del pupitre.
En el primer circuito, en el que la fase 2 se ha dibujado para se vea cómo se puede
pasar al segundo con un simple cambio de conexión de cable, los amperímetros miden
las corrientes desfase y los vatímetros las potencias en cada fase. Se obtendrán los
siguientes parámetros:
R1 medido es 119,5 Ω //R2 medido es 117,5 Ω
En el segundo circuito, los amperímetros miden las corrientes de línea y los vatímetros están
conectados conforme al método de los dos vatímetros.
Con los resultados medidos.
Se obtendrán las corrientes de fase en forma fasorial suponiendo secuencia de fases directa, y,
a partir de éstas, las corrientes de línea en forma fasorial, comprobando que sus módulos
coinciden, más menos, con las lecturas de los amperímetros.
Con los valores teóricos:
Se comprobará el método de los dos vatímetros, así como las lecturas de estos:
Por último, en el circuito de la última figura, se sustituirán las cargas Z1 y Z2 por dos
condensadores de capacidad 20 µF. Se considerará el vatímetro WB desconectando el circuito
de tensión de los otros vatímetros. Se aplicará una pequeña tensión, lo suficiente para que el
vatímetro dé una lectura.
El vatímetro WB dará una lectura negativa si la secuencia fuera inversa y positiva si la
secuencia fuera la directa. Se tomará nota del signo de la lectura del vatímetro y, por tanto, se
concluirá si la secuencia es directa o inversa.
En este caso el signo es positivo y por lo tanto la secuencia es directa.
Respecto a los resultados obtenidos:
Muchos resultados teóricos están en un error aceptable de los obtenidos en la práctica, como
la medida de las resistencias o las intensidades de línea. Aun así, hay datos que están en un
desacuerdo notable ,como la potencia total del sistema obtenida de forma teórica por el
método de los dos vatímetros. Podría deberse a una toma de datos errónea en el laboratorio,
o a la construcción errona del circuito de la práctica.
Conclusión
El desfase del sistema esta claramente demostrado por los cálculos de la practica y a pesar de
algunos desacuerdos entre teoría y practica se puede determinar con seguridad la secuencia
de fase del sistema.
