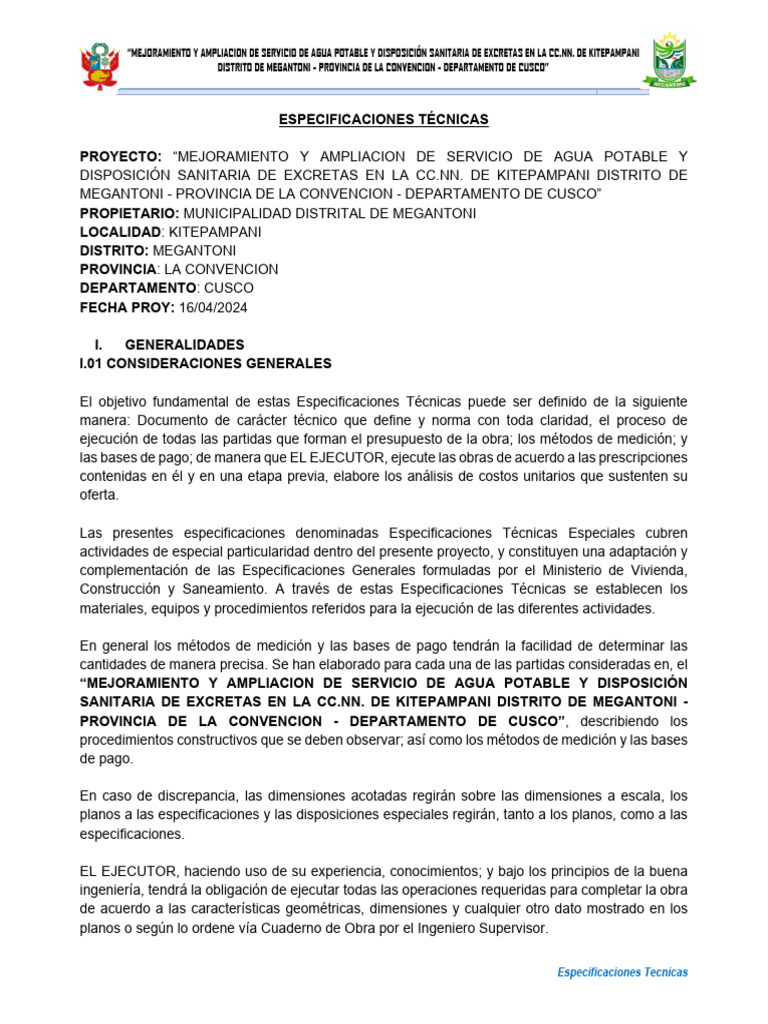

“MEJORAMIENTO Y AMPLIACION DE SERVICIO DE AGUA POTABLE Y DISPOSICIÓN SANITARIA DE EXCRETAS EN LA [Link].

DE KITEPAMPANI
DISTRITO DE MEGANTONI - PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO”

ESPECIFICACIONES TÉCNICAS

PROYECTO: “MEJORAMIENTO Y AMPLIACION DE SERVICIO DE AGUA POTABLE Y

DISPOSICIÓN SANITARIA DE EXCRETAS EN LA [Link]. DE KITEPAMPANI DISTRITO DE
MEGANTONI - PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO”
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE MEGANTONI
LOCALIDAD: KITEPAMPANI
DISTRITO: MEGANTONI
PROVINCIA: LA CONVENCION
DEPARTAMENTO: CUSCO
FECHA PROY: 16/04/2024

I. GENERALIDADES
I.01 CONSIDERACIONES GENERALES

El objetivo fundamental de estas Especificaciones Técnicas puede ser definido de la siguiente

manera: Documento de carácter técnico que define y norma con toda claridad, el proceso de
ejecución de todas las partidas que forman el presupuesto de la obra; los métodos de medición; y
las bases de pago; de manera que EL EJECUTOR, ejecute las obras de acuerdo a las prescripciones
contenidas en él y en una etapa previa, elabore los análisis de costos unitarios que sustenten su
oferta.

Las presentes especificaciones denominadas Especificaciones Técnicas Especiales cubren

actividades de especial particularidad dentro del presente proyecto, y constituyen una adaptación y
complementación de las Especificaciones Generales formuladas por el Ministerio de Vivienda,
Construcción y Saneamiento. A través de estas Especificaciones Técnicas se establecen los
materiales, equipos y procedimientos referidos para la ejecución de las diferentes actividades.

En general los métodos de medición y las bases de pago tendrán la facilidad de determinar las
cantidades de manera precisa. Se han elaborado para cada una de las partidas consideradas en, el
“MEJORAMIENTO Y AMPLIACION DE SERVICIO DE AGUA POTABLE Y DISPOSICIÓN
SANITARIA DE EXCRETAS EN LA [Link]. DE KITEPAMPANI DISTRITO DE MEGANTONI -
PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO”, describiendo los
procedimientos constructivos que se deben observar; así como los métodos de medición y las bases
de pago.

En caso de discrepancia, las dimensiones acotadas regirán sobre las dimensiones a escala, los
planos a las especificaciones y las disposiciones especiales regirán, tanto a los planos, como a las
especificaciones.

EL EJECUTOR, haciendo uso de su experiencia, conocimientos; y bajo los principios de la buena

ingeniería, tendrá la obligación de ejecutar todas las operaciones requeridas para completar la obra
de acuerdo a las características geométricas, dimensiones y cualquier otro dato mostrado en los
planos o según lo ordene vía Cuaderno de Obra por el Ingeniero Supervisor.

Especificaciones Tecnicas
“MEJORAMIENTO Y AMPLIACION DE SERVICIO DE AGUA POTABLE Y DISPOSICIÓN SANITARIA DE EXCRETAS EN LA [Link]. DE KITEPAMPANI
DISTRITO DE MEGANTONI - PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO”

EL EJECUTOR, deberá mantener en obra equipos adecuados a las características y magnitud de

la obra y en la cantidad requerida, de manera que se garantice su ejecución, de acuerdo con los
planos, especificaciones, programas de trabajo y dentro de los plazos previstos.

Las presentes especificaciones buscan minimizar los costos unitarios durante la ejecución de obra,
sin perjudicar la calidad de la obra, debido a ello, se han incluido los costos de transporte de
agregados y agua con cálculo de la distancia media real, a fin de reducir los costos de transporte.

MEDIDAS DE SEGURIDAD
EL EJECUTOR adoptara las medidas de seguridad necesarias para evitar accidentes a su personal,
a terceros, o a la misma obra, cumpliendo con todas las disposiciones vigentes en las
Especificaciones Técnicas Generales del Ministerio de Vivienda, Construcción y Saneamiento.

VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS

En el caso de existir divergencia entre los documentos del proyecto:
 Los planos tienen validez sobre las especificaciones técnicas, Metrados y presupuesto.
 Las Especificaciones Técnicas tienen validez sobre los Metrados y presupuestos.
 Los Metrados tienen validez sobre los presupuestos.
Los metrados son referenciales y la omisión parcial o total de una partida no dispensara de su
ejecución, si está prevista en los planos y/o Especificaciones técnicas. Las especificaciones se
complementan con los planos y con los metrados correspondientes en forma tal que las obras deben
de ser ejecutadas en su totalidad, aunque estas figuren en uno solo de los documentos.
Detalles menores de trabajos y materiales no usualmente mostrados en las Especificaciones, planos
y metrados, pero necesarios para la obra, deben ser incluidos dentro de los alcances, de igual
manera que si hubiera mostrado en los documentos mencionados.
CONSULTAS
Todas las consultas relativas a la construcción serán formuladas por El EJECUTOR al ING.
SUPERVISOR, en caso de existir modificaciones, este conjuntamente con EL PROYECTISTA.

CAMBIOS POR EL EJECUTOR

EL EJECUTOR modificara por escrito las especificaciones de cualquier material que se indique o
considere posiblemente inadecuado o inaceptable de acuerdo con las leyes, reglamentos y
ordenanzas de Autoridades competentes, así como cualquier trabajo que haya sido omitido. Si no
se hace esta notificación, las posibles infracciones u omisiones, en caso de suceder, serán asumidas
por EL EJECUTOR sin costo para la entidad (Municipalidad Distrital de Megantoni a través de la Sub
Gerencia de Inversiones aceptara o denegara también por escrito, dicha notificación).

MATERIALES Y MANO DE OBRA

Todos los materiales o artículos suministrados para las obras que cubren estas especificaciones,
deberán de ser nuevos de primer uso, de utilización actual en el mercado Nacional e Internacional,
de la mejor calidad dentro de su respectiva clase. Así mismo toda mano de obra que se emplee en
la ejecución de los trabajos deberá de ser de primera calidad.

Los materiales a usar deben ser nuevos, y de reconocida calidad, de primer uso y utilización actual
en el mercado nacional o internacional.
Los materiales deben ser guardados en la obra en forma adecuada, siguiendo las indicaciones
dadas por el fabricante o manuales de las instalaciones.
Si por no estar colocados como es debido ocasionan daños a personas y/o equipos, los eventuales
daños deben ser reparados.
INSPECCION
Todo el material y la mano de obra empleada estarán sujetos a la supervisión DEL AREA USUARIA
Y ALMACEN DE LA MUNICIPALIDAD DISTRITAL DE MEGANTONI, a través del órgano
competente, quien tiene el derecho de rechazar el material que se encuentra dañado, defectuoso o
la mano de obra deficiente y exigir su corrección.
Así mismo LA SUPERVISIÓN de la obra deberá asegurar que los materiales a emplear deben de
ser guardados en la obra en forma adecuada sobre todo siguiendo las indicaciones dadas por el
fabricante o manuales de instalaciones y almacenaje.
Si por no estar colocados como es debido ocasionan daños a personas y equipo, los daños deben
de ser reparados por cuenta del ING. RESIDENTE, sin costo alguno para LA MUNICIPALIDAD
DISTRITAL DE MEGANTONI.

RESPONSABILIDAD POR MATERIALES

Cuando sea requerido por el ING. SUPERVISOR, el ING. RESIDENTE deberá retirar de la obra el
equipo o material excedente que no vaya a tener utilización futura en su trabajo.
Al término de los trabajos el ING. RESIDENTE deberá proceder a la limpieza de los desperdicios
que existen, ocasionados por materiales y equipos empleados en su ejecución.

RECTIFICACIONES Y COMPLEMENTOS A LAS ESPECIFICACIONES DE OBRA

En el caso de actividades y obras no previstas en las especificaciones técnicas y que serán
requeridas por El Ejecutor durante el desarrollo del trabajo, se tendrá en cuenta las disposiciones
que EL SUPERVISOR dará en cada caso, las cuales deberán contar con la aprobación del mismo.

A.- COMPATIBILIDAD DE COMPLEMENTO

Las especificaciones técnicas son compatibles con las siguientes normas y/o especificaciones.

 Especificaciones Técnicas Generales, se realiza considerando los lineamientos del plan

Nacional de Saneamiento 2006-2015, del Ministerio de Vivienda, Construcción y Saneamiento.
 Reglamento Nacional de Construcciones.

REQUISITOS DE LOS MATERIALES.

CEMENTO
El cemento deberá cumplir con lo indicado en las especificaciones del cemento portland (ASTM-C-
150) o especificaciones para cemento portland con agente inclusor de aire ASTM C- 175).
Todos los tipos de concreto, a menos que se especifiquen otra cosa, usarán cemento Portland
Normal Tipo IP, ASTMC150, el que debe encontrarse en perfecto estado en el momento de su
utilización. Deberá almacenarse en construcciones apropiadas que lo protejan de la humedad,
ubicándose en los lugares adecuado.

Los envíos de cemento se colocarán por separado; indicándose en carteles la fecha de recepción
de cada lote para su fácil identificación inspección y empleo de acuerdo al tiempo, en ningún caso
la antigüedad deberá exceder de 3 meses.

AGUA
El agua a emplearse en la mezcla deberá ser clara, limpia, exenta de aceites, ácidos, álcalis o
materia orgánica, no deberá ser salobre ni contener sustancias deletéreas que puedan ser dañinas
para el concreto y el acero. No se podrá emplear el agua sin su verificación por medios adecuados,
debiendo El Ejecutor certificar la calidad del agua con la presentación de los resultados de
laboratorio, los que deberán cumplir con las normas AASHTO-T-26.

ADITIVOS
Sólo se podrá emplear aditivos aprobados por el Ing. Supervisor. En cualquier caso, queda
expresamente prohibido el uso de aditivos que contenga cloruros y /o nitratos.

AGREGADOS
Los agregados para concreto deberán satisfacer con las especificaciones de agregados para
cemento (ASTM. C-33) teniendo en cuenta, sin embargo, que los agregados que han demostrado
por ensayos o servicio actual que producen concreto de la resistencia al fuego y al intemperismo;
pueden ser empleados previa autorización.
Los agregados finos serán lavados, graduados y resistentes, no tendrán contenido de arcilla o limo
mayor de 5% en volumen.
El agregado fino será de granulación variable y cuando sea probada por medio de malla de
laboratorio satisfacer los requerimientos máximos siguientes:

100% pasará una malla de 3/8"

De 95 a 100% pasará una malla N° 4
De 45 a 80% pasará una malla N° 16
De 10 a 30% pasará una malla N°50
De 2 a 10% pasará una malla N°100

Los agregados finos sujetos a análisis que contengan impurezas orgánicas y que produzcan un color
más oscuro que el estándar, serán rechazados sin excepciones.
Los agregados serán mantenidos limpios y libres de todo otro material durante el transporte y
manejo, almacenándose por separados en sitios distintos hasta que sean medidos en cargas y
colocados en la mezcladora.
El agregado fino será arena natural ó procedente de la trituración de piedras, limpia, libre de
impurezas, sales y sustancias orgánicas. La arena deberá cumplir con la granulometría adecuada
indicada más adelante.
La cantidad de sustancias dañinas no excederá los límites indicados en la siguiente Tabla:

SUSTANCIAS PORCENTAJES QUE PASA EN PESO

Arcilla o terrones de Arcilla 1%

Carbón y Lignito 1%
Materiales que pasa la malla No 200 3%

Otras sustancias perjudiciales tales como esquistos, álcalis, mica, granos recubiertos, pizarra,
partículas blandas y escamosas no deberá exceder de los porcentajes fijados para ellas en las
Especificaciones ASTM.

El agregado fino será de granulometría uniforme debiendo estar comprendida entre los límites
indicados en la siguiente tabla:

PORCENTAJES QUE PASA EN

MALLA
PESO

3/8" 100
No. 4 95-100
No. 8 80-100
No. 16 50-85
No.30 25-60
No. 50 10-30
No. 100 2-10

A fin de determinar el grado de uniformidad, se hará una comprobación del módulo de fineza con
muestras representativas enviadas por El Ejecutor al laboratorio de todas las fuentes de
aprovisionamiento autorizadas, no debiendo ser menor de 2.3 ni mayor de 3.1 Los agregados finos
de cualquier origen, que acusen una variación del módulo de fineza, mayor de 0.20 en más o menos,
con respecto al módulo de fineza de las muestras representativas del diseño de mezclas aprobado,
serán rechazados o podrán ser aceptados sujetos a los ajustes en las proporciones del diseño del
concreto.
El módulo de fineza de los agregados finos será determinado, sumando a los porcentajes
acumulativos en peso de los materiales retenidos en cada uno de los tamices U.S. Standard No. 4,
8, 16, 30, 50 y 100 dividiendo por 100.
El agregado grueso consistirá de piedra partida, grava, o canto rodado o cualquier otro material
inerte aprobado con características similares o combinaciones de estos. Deberá ser duro, con una
resistencia última mayor que la del concreto en que se va a emplear, químicamente estable, durable,
sin material extrañas y orgánicas adheridas a la superficie, debiendo cumplir con la Norma ASTM
C-33.

La cantidad de sustancias dañinas no excederá de los límites indicados en la siguiente tabla:

SUSTANCIAS PORCENTAJES QUE PASA

EN PESO

Fragmentos Blandos
5%
Carbón y lignito
1%
Arcilla y terrones de arcilla
0.25 %
Material que pase por la malla No.200
1%
Piezas delgadas o alargadas
10%
(Longitud mayor 5 veces el espesor,
promedio)

El agregado ciclópeo o pedrones consistirá en piedras grandes, duras, estables y durables, con una
resistencia última mayor al doble de la exigida para el concreto en que se va a emplear. Su
dimensión máxima no será mayor que 1/5 de la menor dimensión a llenarse. La piedra estará libre
de materias de cualquier especie pegada a su superficie.
De preferencia, la piedra será de forma angulosa y tendrá una superficie rugosa de manera de
asegurar una buena adherencia con el mortero circundante.

El Ejecutor proporcionará al Supervisor, previamente a la dosificación de las mezclas, los certificados

de calidad de los agregados, los que serán verificados periódicamente.
El Supervisor podrá solicitar, cuantas veces sea necesario, nuevos análisis de los materiales en uso.
El Ejecutor podrá proponer a la Supervisión para su aprobación la utilización de aditivos en sus
diferentes usos, con la finalidad de mejorar los trabajos de concreto.

CONCRETO
La correcta ejecución de las obras de concreto deberá ceñirse a las especificaciones siguientes:

DISEÑO DE MEZCLAS
El Ejecutor previamente a la fabricación del Concreto, deberá efectuar el diseño de mezclas para
cada uno de los tipos de concreto a utilizarse en la obra, estos diseños deberán garantizar una buena
resistencia, durabilidad y economía. Se empleará obligatoriamente mezclas de agregado grueso y
agregado fino.

MEZCLADO
El mezclado de los componentes del concreto se hará exclusivamente a máquina.
El equipo de mezclado a utilizarse deberá contar con la aprobación del Supervisor antes de su
empleo.
Todo el concreto de la tanda deberá ser extraído del tambor antes de introducir la siguiente tanda.
Los materiales que componen una tanda se introducirán en el tambor siguiendo el orden que se
indica, si no hubiera otra indicación del Inspector.

1. 10% del volumen de agua.

2. Grava, Cemento y Arena.
3. El resto del agua.

El tiempo de mezclado no será menor de un minuto y medio, ni mayor de 5 minutos. Las

mezcladoras estarán equipadas con un dispositivo cronométrico aprobado, para el control de este

tiempo, así como deberá disponerse del personal necesario para el control estricto de la cantidad
de agua de la mezcla y los demás componentes.
Antes del transporte y colocado del Concreto, el Residente deberá asegurarse que el asentamiento,
apariencia de la mezcla y tiempo de su preparación sea el adecuado, debiendo obtener la
aprobación del Inspector. En caso de no cumplir con los requisitos el Inspector deberá rechazar
esta mezcla.
Se prevé la preparación del concreto con mezcladora y el respectivo vibrado, a fin de evitar
cangrejeras.

TRANSPORTE
Para el transporte, El Ejecutor deberá proponer sus métodos adecuados y convenientes, teniendo
en cuenta que en ningún caso tenga más de 30 minutos entre su preparación y colocación, evitando
la segregación, perdida de materiales y características de la mezcla.
En caso de los manantes, se prevé el transporte del concreto en latas, debido a la pendiente en la
que se ubican estas.

COLOCACION
Las formas deberán haber sido limpiadas de todo material extraño antes de ejecutar el colocado del
concreto.
El Concreto deberá ser colocado evitando la segregación de sus componentes, permitiéndose
solamente, para su transporte, las carretillas, buggies con llantas neumáticas, los cucharones o
baldes de pluma. No se aceptarán para el llenado, concretos que tengan más de 30 minutos de
preparados, haciéndose la salvedad que los que no hayan sido utilizados de inmediato deberán
haberse mantenido en proceso de agitación adecuada hasta su utilización, siempre que este tiempo
no sobrepase los 30 minutos citados.
Al depositar el concreto en los encofrados, inmediatamente después deberá ser convenientemente
compactado, para lo cual se usarán aparatos a vibración interna de frecuencia no menores de 6,000
vibraciones por minuto. El Ejecutor dispondrá de un número suficiente de vibradores. En el llenado
de elevaciones, la altura no deberá exceder de 3.00m.
Si en caso de emergencia es necesario suspender la colocación del concreto antes de completar
una sección, será necesaria la colocación de llaves de unión adecuadas, previa aprobación del
Inspector y la junta de construcción deberá ser tratada como se describe más adelante.
Preferentemente el colocado del concreto deberá efectuarse en el día, salvo que el Residente dote
de suficiente iluminación al área de trabajo, para lo cual debe obtener la aprobación del Supervisor.
Todos los vaciados deberán ejecutarse en seco, para lo cual El Ejecutor deberá tomar todas las
provisiones del caso a fin de eliminar el agua circundante al área de trabajo.

JUNTAS DE CONSTRUCCION
Las juntas de construcción estarán localizadas donde se indique en los planos respectivos o en
defecto donde lo apruebe el Inspector.
Las juntas deberán ser perpendiculares a las líneas principales de fatiga y en general estarán
ubicados en los puntos donde el esfuerzo cortante sea mínimo.
En las juntas de construcción horizontales, se colocarán listones alineadores de 2cm. de espesor
dentro de los encofrados y a lo largo de todas las caras descubiertas para dar líneas rectas a las
juntas.

Antes de colocar el nuevo concreto fresco, las superficies de las juntas de construcción deberán
ser enteramente picadas con una herramienta adecuada aprobada por el Inspector para eliminar
rebajas y materiales sueltos e indeseables, además deberán ser lavadas y raspadas con escobillas
de alambre y empapadas en agua hasta su saturación, conservándolas suturadas hasta colocar el
nuevo concreto.

El concreto de la sub-estructura será colocado de tal manera que todas las juntas de construcción
sean horizontales y si es posible, que no queden visibles en la estructura terminada.
Cuando se necesiten juntas de construcción verticales, las barras de refuerzo deberán ser
extendidas a través de la junta, de tal manera que la estructura resulte monolítica; además de haber
dejado en tales casos llaves de corte formados por dentaduras en las superficies.

CURADO Y PROTECCION
La superficie de concreto será conservada permanentemente húmeda, durante 7 días por lo menos
después de la colocación del concreto si se ha usado cemento Portland Normal Tipo 1, y durante 3
días si se ha usado cemento de alta resistencia inicial (cemento tipo III).
Alternativamente El Ejecutor podrá utilizar otros métodos de curado, mediante aditivos químicos
previa aprobación del Inspector.

El curado se iniciará tan pronto se haya iniciado el endurecimiento del concreto, y siempre que no
sirva de lavado de la lechada de cemento.
Todas las demás superficies, que no hayan sido protegidos por encofrados, serán conservadas
completamente mojadas, ya sea rociándole con agua o por medio de yute mojado, esteras de
algodón u otros tejidos adecuados hasta el final el periodo de curado.

MUESTRAS
Se tomarán como mínimo 6 muestras estándar por llenado, rompiéndose 3 a 7 días, 3 a 28 días
considerándose el promedio de cada grupo como resistencia última de la pieza. Esta resistencia no
podrá ser menor que la exigida en el proyecto para la partida respectiva, debiendo cumplirse con la
Norma ASTM-C-39 y ACI 214.77.
El Ejecutor proporcionará al Inspector los resultados de las pruebas de resistencia para su
aprobación. En caso de no cumplirse con los requerimientos de la norma, se deberán efectuar
ensayos especializados, previa aprobación de la Supervisión.

ENCOFRADO Y DESENCOFRADO
Los encofrados deberán ser diseñados y construidos de modo que resistan totalmente el empuje del
concreto al momento del vaciado, sin deformarse y teniendo en cuenta para algunos casos la contra
flechas correspondientes.
Para los diseños, además del peso propio y sobrecarga se considerará un coeficiente aumentativo
de impacto, igual al 50% del empuje del material que debe ser recibido por el encofrado; Se
constituirán empleando materiales adecuados que resistan los esfuerzos solicitados, debiendo
obtener la aprobación de la Supervisión.
Antes de proceder a la construcción de los encofrados, El Ejecutor deberá obtener la autorización
escrita del Inspector. La aprobación y autorización del Inspector, no exime al Residente de la
responsabilidad en cualquier eventualidad. Los encofrados para ángulos entrantes deberán ser
achaflanados y aquellos con aristas, serán fileteados.
Los encofrados deberán ser construidos de acuerdo a las líneas de la estructura y apuntalados
sólidamente para que conserven su rigidez. En general, se deberán unir los encofrados por medio
de pernos que puedan ser retirados posteriormente. En todo caso, deberán ser construidos de modo
que se pueda fácilmente desencofrar sin comprometer la integridad de la estructura colada.

Antes de vaciar el concreto, los encofrados deberán ser convenientemente humedecidos y sus
superficies interiores recubiertas adecuadamente con aceite, grasa o jabón, para evitar la adherencia
del concreto.
No se podrá efectuar llenado alguno sin la autorización escrita del Inspector, quien previamente
habrá inspeccionado y comprobado la buena ejecución de los encofrados de acuerdo a los planos,
así como las características de los materiales empleados.

Todo encofrado para volver a ser usado no deberá presentar ni deformaciones y deberá ser limpiado
con cuidado antes de ser colocado nuevamente.
Los encofrados podrán ser caravista, y encofrado para losas y veredas.

a) Los encofrados de superficies no visibles pueden ser construidos con madera en bruto, pero
las Juntas deberán ser convenientemente calafateadas para evitar fugas de la pasta.
b) Los encofrados de superficies visibles serán hechos de madera laminada, planchas duras de
fibras prensadas, madera machihembrada aparejada y cepillada o metal. Las juntas de unión
deberán ser calafateadas para impedir la fuga de la pasta.

En la superficie en contacto con el concreto las juntas deberán ser cubiertas con cintas aprobadas
por el Inspector, para evitar la formación de rebabas.
Dichas cintas deberán estar convenientemente sujetas para evitar su desprendimiento durante el
llenado.
El encofrado será de madera tratada, donde debe de controlarse que no exista aberturas en la unión
entre maderas de modo que evitemos el exudado del concreto y la aparición de cangrejeras, en el
encofrado se deberá de controlar antes del vaciado la seguridad del armado del encofrado,
adicionalmente la verticalidad y la horizontalidad de las estructuras.

En el momento del desencofrado se debe de tomar en cuenta que las estructuras vaciadas deben
de tener resistencias mínimas como lo que indica el reglamento de construcciones; también debe
de evitarse el deterioro de las estructuras.

MATERIALES
Los encofrados deberán ser realizados con madera apropiada tanto en resistencia como en el estado
de conservación.
No se utilizará puntales de madera sin aserrar.
Los encofrados serán de madera dura, resistente e indeformable, recomendándose la madera
tornillo y/o aguano. La conformación de tableros o formas, éstas serán cepilladas hasta lograr
superficies uniformes.

ARRIOSTRE
Los encofrados deberán poseer un adecuado sistema de arriostre para mantener su posición y forma
durante el vaciado y endurecimiento del concreto.
No se permitirán el uso de tirantes de alambre, no se colocarán dentro de las formas, tacos, conos,
arandelas, u otros artefactos que dejan depresiones en la superficie del concreto mayor de 2.5 cm.
Los encofrados deberán ser lo suficientemente ajustados, para evitar pérdidas del mortero durante
el vaciado.
PREPARACION
Todos los encofrados serán inspeccionados inmediatamente antes que se produzca el colocado del
concreto. Se proyectarán aberturas temporales, cuando se requiera para facilitar la limpieza, e
inspección inmediatamente antes de la colocación del concreto.

DESENCOFRADOS
En general el encofrado será removido cuando el concreto haya endurecido suficientemente para
soportar su peso propio y cualquiera carga que se imponga de inmediato. En cualquier circunstancia
los encofrados no serán removidos, por lo menos en los siguientes tiempos mínimos. Según los
casos.
Columnas 2 días
Costado de vigas 2 días
Muros 2 días
Fondos de losa 10 días
Fondos de viga 16 días

ACERO CORRUGADO F´Y = 4200 KG/CM2

Bajo la partida de Armadura de Refuerzo, El Ejecutor suministrará y efectuará la habilitación del
acero en barras hasta la colocación en su posición final según lo especificado en los planos
estructurales.
El acero estará formado por barras de diferente diámetro y corrugados, debiendo estar conforme a
las especificaciones establecidas para barras de Acero AASHTO M137, ASTM A-706 y ASTM A-
415, la resistencia de las varillas corrugadas debe ser de f'y = 4200 kg/cm2, además de cumplir con
lo siguiente:
Tensión de resistencia 6327 kg/cm2

Tensión a la fluencia 4218 kg/cm2 (Límite mínimo)

Tensión Admisible 1687 kg/m2
Ejecución
Todas las barras antes de usarlas deberán estar completamente limpias, es decir libres de polvo,
pintura, óxido, grasas o cualquier otra materia que disminuya su adherencia.
Las barras deberán ser dobladas en frío de acuerdo a la forma y dimensiones estipuladas en los
planos, a menos que se especifique otra cosa, los estribos y barras de amarre deberán ser doblados
alrededor de un pivote de diámetro no menor de 2 veces el diámetro de la barra, para otras barras,
el doblado deberá hacerse alrededor de un pivote de diámetro no menor a 6 veces el diámetro de la
barra.
En caso de usarse ganchos para el anclaje de las barras y a menos que se estipule otra cosa en los
planos, estos deberán tener un radio no menor de 3 veces el diámetro de la barra y una extensión
al extremo libre de por lo menos 4 diámetros de la barra para ganchos de más de 90 grados, el radio
deberá ser menor de 4 veces el diámetro de la barra y una extensión al extremo libre de por lo menos
12 diámetros de la barra.
Toda la armadura deberá ser colocada exactamente en su posición según lo indicado en los planos
y firmemente sujetada durante la ejecución de llenado y vibrada del concreto.
Las barras deberán ser atadas en todas las intersecciones, excepto cuando el espaciamiento entre
ellas es menos de 0.30 m. en cualquier dirección, caso en que se atarán alternadamente.
Los recubrimientos libres indicados en los planos deberán ser logrados únicamente por medio de
separadores prefabricados de mortero. Para lograr el espaciamiento de las barras se emplearán
separadores metálicos hechos con los retrasos de refuerzo.
El Inspector deberá aprobar la armadura colocada previa inspección de la correcta ejecución del
trabajo y de las dimensiones señaladas en los planos antes del colado del concreto
Toda la armadura debe ser suministrada en las longitudes que se estipulan en los planos, a menos
que se indique otra cosa, todas las barras deberán traslaparse, los empalmes y traslapes deberán
ejecutarse atortolando las dos barras con alambre de modo que queden en estrecho contacto y
firmemente sujetas. Los empalmes soldados sólo se ejecutarán cuando se especifiquen en los
planos o bajo autorización del Inspector.
En cualquier caso, los empalmes deberán respetar los espaciamientos y recubrimientos libres
estipulados en los planos.

ESPECIFICACIONES TECNICAS PARTICULARES

1.1 COMPONENTE 01: ADECUADA INFRAESTRUCTURA DEL SISTEMA DE AGUA POTABLE

1.1.1 OBRAS PROVISIONALES
[Link] ALMACEN, OFICINA Y CASETA DE GUARDINIA EN OBRA (unidad de medida: m²)

DESCRIPCION:
Esta partida comprende la construcción o instalación de ambientes temporales que conformaran
parte del campamento provisional de obra, como: almacén, vestuarios, comedores, cocina, [Link].,
etc, según lo indicado en los planos de distribución en planta del expediente técnico, así mismo,

comprende el área provisional para administración de residencia, supervisión y una caseta para el
guardián de la obra.

METODO DE CONSTRUCCIÓN:
Con todas las medidas de seguridad necesarias, se construirá un ambiente de dimensiones 20.00m.
x6.00 m. en planta para almacén de obra, se construirá un ambiente de dimensiones 4.00m x 3.00
m para oficina de Supervisión, se construirá un ambiente de dimensiones 6.00 m x 5.00 m para
oficina técnica o de la Residencia, así mismo se construirá un ambiente de dimensiones 3.00 x 2.00
para la caseta de guardianía y 2.40 m de alto con estructura de puntales de madera tornillo, cerrado
con planchas de triplay de 4mm.
El Residente, Supervisor y el Ingeniero o Arquitecto de seguridad de obra acordarán la ubicación de
este ambiente, considerando la eventualidad del mismo, distancia a la obra, seguridad ante
vandalismo e inclemencias climáticas. Se limpiará el terreno y nivelará ligeramente para luego hacer
los hoyos para anclaje de los puntales de madera.

CALIDAD DE LOS MATERIALES

El Residente de obra, así como el Supervisor deben verificar, previo al ingreso a Almacén, que los
materiales adquiridos por Abastecimientos se ciñen a las especificaciones previstas en el
expediente.

SISTEMA DE CONTROL DE CALIDAD

El Ingeniero Residente y el Supervisor de Obra deben verificar que la madera sea de buena calidad
y tratada, como también se ciñe a las dimensiones y diseños previstos para cada caso.

MEDICIÓN DE LA PARTIDA:
Este trabajo será medido por METRO CUADRADO (M2).

CONDICIONES DE PAGO
El pago por estos trabajos se hará de acuerdo a la partida correspondiente, y a la unidad de medida
definida en el Presupuesto de Obra. Este monto considera todos los materiales, equipos,
herramientas, mano de obra y demás insumos necesarios para la ejecución de esta partida. Se
valorizará previa aprobación de La Supervisión.

[Link] CARTEL DE IDENTIFICACION DE OBRA (3.60 X 2.40 ML) (unidad de medida: und)

DESCRIPCIÓN
Esta partida corresponde a la confección y colocación del letrero o cartel que identifique la obra que
se viene ejecutando el mismo deberá contener datos como: Nombre del Proyecto, Entidad que la
financia, monto de inversión, modalidad de ejecución, entidad que la ejecuta, descripción de metas,
plazo de ejecución, etc.

Las dimensiones consideradas para el Cartel de obra son de 3.60 X 2.40 m., el fondo, tipo de letras
y el contenido exacto que deberá contemplarse en el cartel, serán establecidas por la Municipalidad
Distrital de Megantoni.
Se colocará el letrero en una zona visible y estratégica donde permita la identificación de la obra, se
preverá para su colocación la protección de los postes madera contra el apolillamiento,
considerándose una cimentación con concreto ciclópeo de 1:10 C: H.

MÉTODO DE EJECUCIÓN
Para el cartel de obra se confeccionará una base con un bastidor de madera de dimensiones de 3.6
X 2.40 m., la madera tendrá una sección de 2"X3", con refuerzos intermedios espaciados a 0.90 m
en forma vertical y 0.70 en forma horizontal, luego se procederá con el colocado de planchas de
triplay de 1.20 X 2.40 X 6 mm. Sobre el bastidor a modo de tablero y sobre la cual se extenderá y
pegará el cartel de obra confeccionado en Banner Panaflex, cuyo diseño de diagramación será de
acuerdo a indicado por la entidad ejecutora, en este caso la Municipalidad Distrital de Megantoni.
Serán colocados sobre 04 rollizos de madera de 4" de diámetro y 6.00 m. de longitud, asegurado
con pernos y tuercas de t" X 1/2x4", enterrándose debajo del nivel de la superficie 1.00 m como
mínimo, taconeado con piedras medianas y con un concreto ciclópeo para garantizar su estabilidad
y permanencia el tiempo de ejecución de obra.

MÉTODOLOGIA DE MEDICIÓN
Se contempla su medición por unidad (Und.)

FORMA DE PAGO
El pago por estos trabajos se hará de acuerdo a la partida correspondiente, y a la unidad de medida
definida en el Presupuesto de Obra. Este monto considera todos los materiales, equipos,
herramientas, mano de obra y demás insumos necesarios para la ejecución de esta partida. Se
valorizará previa aprobación de La Supervisión.

1.1.2 INSTALACIONES PROVISIONALES

[Link] SUMINISTRO DE ENERGIA ELECTRICA PARA LA CONSTRUCCION (unidad de
medida: mes)

DESCRIPCION:
La partida comprende la instalación provisional de energía eléctrica para la obra, mediante el cual
se suministrará energía eléctrica al campamento, debiendo suministrar los materiales, equipos e
insumos necesarios para proveer este servicio durante todo el período de ejecución de la obra.

Se prevé el alquiler o compra de un generador eléctrico monofásico/trifásico a gasolina con un

tanque de 9 gluones que le permite funcionar hasta 6 horas continuas cuando utiliza el 100% de su
capacidad. Tiene una potencia de 7500W y es recomendable usar gasolina 90 en este equipo.
Máquina robusta de estructura metálica con salida de corriente
monofásica 220v y trifásica 380v. Ideal para uso en
construcción, talleres o industria. Fácil de transportar, gracias
a sus ruedas plásticas y brazos de transporte metálicos.
Trabaja con un motor de fuerza, OHV a combustión, y Block
de motor hecho de aleación de aluminio. Para el correcto
encendido cuenta con paso de aire, paso de combustible y
llave de encendido/apagado/arranque o cuerda retráctil.
Tanque de combustible metálico. Salida de escape. Batería
interna, para encendido eléctrico. Cuenta con sensor de aceite,
para protección de la máquina. Panel cuenta con 3
interruptores monofásicos, 1 interruptor trifásico industrial, 3
pulsadores contra sobrecarga de corriente, llave de
encendido/apagado/arranque, cargador de batería 12 V./8.3 A. (polos positivo y negativo), un
selector de confirmación de salida de energía eléctrica y pantalla digital, que indica voltaje,
frecuencia y tiempo de encendido.

METODO DE MEDICIÓN
El trabajo ejecutado se medirá en forma Unidad (und).

[Link] SUMINISTRO DE AGUA PARA LA CONSTRUCCION (unidad de medida: mes)

DESCRIPCION
Consiste en la provisión de agua potable para la obra, mediante instalaciones provisionales de
tubería o mediante camiones cisterna u otros medios que se adecuen mejor a las condiciones
geográficas de la obra. En caso de existir red de distribución, el agua necesaria para la construcción
será tomada de ésta.
Los puntos de conexión serán indicados por el Supervisor. Cuando no exista red de distribución, el
agua de construcción será por cuenta del Residente y se considerará incluida en los precios. En
estos casos es responsabilidad del Residente verificar que el agua deberá ser apta para el uso al
cual se destine, debiendo cumplir los requisitos fijados en cada caso.
Deberá utilizarse agua apta para los fines normales de la construcción. El Residente cuidará en todo
momento el consumo de agua potable disponible, y no deberá permitir que ningún agua corra
cuando no se utilice efectivamente para los fines de la construcción.
Antes de la culminación de las obras, deberán retirarse completamente todas las conexiones y
tuberías provisionales instaladas por el Residente deberán realizarse todas las mejoras afectadas
en su forma original o mejor, a satisfacción de la Supervisión de Obras y a los prestadores a los que
pertenezcan los servicios afectados.
Así mismo el Residente deberá proveer instalaciones sanitarias suficientes y servicios higiénicos
(SS. HH) portátiles para uso de los obreros siguiendo las normas sanitarias dictadas por las
autoridades correspondientes. Mantener las condiciones de higiene y salubridad en conformidad a
las normas dictadas por las autoridades correspondientes. Caso contrario, y la previa autorización
de la Supervisión de Obras, de existir, las instalaciones existentes podrán ser utilizadas durante el
período de construcción.

METODO DE EJECUCION
Generalidades
Para llegar al valor global en la obtención del servicio, se hará un análisis previo, teniendo en cuenta
la forma de obtención de servicio y la instalación y conexión que fuera necesaria. Igualmente, para
llegar al valor global de almacenamiento y distribución, se computarán las diversas construcciones,
instalaciones, equipos necesarios, y personal que requiera la obra.
El campamento deberá disponer de instalaciones higiénicas destinadas al aseo del personal y
cambio de ropa de trabajo; aquellas deberán contar con duchas, lavatorios sanitarios, y el suministro
de agua potable, los cuales deberán instalarse en la proporción que se indica en la Tabla N° B -1,
debiendo tener ambientes separados para hombres y mujeres.

Tabla N° B - 1

N° Trabajadores Inodoros Lavatorios Duchas Urinario

1-15 2 2 2 2
16-24 4 4 3 4
25-49 6 5 4 6
Por cada 20 2 1 2 2

adicionales

METODO DE MEDICIÓN:
EL METODO DE MEDICIÓN es por mes

FORMA DE PAGO:
El pago por estos trabajos se hará de acuerdo a la partida correspondiente, y a la unidad de medida
definida en el Presupuesto de Obra. Este monto considera todos los materiales, equipos,
herramientas, mano de obra y demás insumos necesarios para la ejecución de esta partida. Se
valorizará previa aprobación de La Supervisión.

1.1.3 TRABAJOS PRELIMINARES

[Link] ROCE, LIMPIEZA Y DESBROCE DE TERRENO MANUAL (unidad de medida: m²)

DESCRIPCION:
Esta partida comprende los trabajos de roce, limpieza y desbroce de terreno de forma manual, que
deben ejecutarse para la eliminación de desechos, elementos sueltos livianos existentes en toda el
área del terreno a intervenir, así como de malezas y arbustos de fácil extracción.

Equipos:
Se emplearán herramientas manuales como machetes, picos, palas, etc, según las condiciones
encontradas en el lugar y según la capacidad operativa del personal.

METODO DE EJECUCION:
Con todas las medidas de seguridad, como primer paso, se deberá liberar el área de emplace de
todo tipo de material suelto y vegetación, seguidamente, se deberá liberar el área de elementos
orgánicos como raíces y tallos, para finalmente, eliminarlos fuera del área de emplace, donde no
interfiera en las actividades a realizarse.

Controles Técnicos y de Ejecución:

Los controles técnicos y de ejecución de la partida serán determinados por el residente de obra de
acuerdo a la naturaleza de la misma.

Aceptación de los Trabajos:

Los trabajos serán aprobados por el supervisor o inspector de obra, quien dará la conformidad de la
ejecución de la partida, conforme a las especificaciones técnicas.

MÉTODO DE MEDICIÓN
Unidad de medida: Metro cuadrado (m2)

1.1.4 MOVILIZACIÓN Y DESMOVILIZACION

[Link] MOVILIZACION Y DESMOVILIZACION FLUVIAL DE MAQUINARIA PUESTO EN OBRA
(unidad de medida: ton)

DESCRIPCION:
Corresponde a los trabajos de transporte de los equipos y maquinarias hacia el lugar de la obra, los
mismos se emplearán en la ejecución del proyecto; dichos equipos y maquinarias, deberán ser
transportados durante la primera semana de iniciada las labores.

PROCESO DE EJECUCION:
El traslado de los equipos y maquinaria liviana se deberá efectuar en los medios de transporte
adecuados y existentes en la zona, garantizando la seguridad hasta su puesta en obra.
El Residente o contratista, previo al transporte de equipos y/o maquinarias livianas a la obra, deberá
someter a estas ha inspecciones técnicas para garantizar su buen funcionamiento y evitar
inconvenientes posteriores que generen atraso. Este equipo será revisado por el supervisor en la
obra y de no encontrarlo satisfactorio en cuanto a su condición y operatividad deberá rechazarlo.
El Residente no podrá retirar de la obra ningún equipo sin autorización escrita del supervisor.

MÉTODO DE MEDICIÓN:
Este trabajo será medido por TONELADA (TON.).

FORMA DE PAGO:
Las cantidades serán pagadas al precio de contrato de la partida Movilización y Desmovilización de
Equipo. El pago constituirá compensación total por los trabajos prescritos en esta sección.
El pago global de la movilización y desmovilización será de la siguiente forma:
(a) 50% del monto global será pagado cuando haya sido concluida la movilización a obra.
(b) El 50% restante de la movilización y desmovilización, será pagada cuando se haya concluido el
100% de la obra y retirado todo el equipo de la obra con la autorización del supervisor.

1.1.5 FLETES
[Link] FLETE FLUVIAL DE MATERIALES DE ALMACEN DE PASO A OBRA (unidad de
medida: ton)

DESCRIPCION:
Corresponde al costo de transporte por vial pluvial de los materiales de construcción necesarios para
la ejecución de la obra (materiales de PVC, acero corrugado, materiales de ferretería, madera,
cemento, accesorios, etc.) desde el almacén de paso hasta el embarcadero de la [Link]. de
Kitepampani.

METODO DE MEDICIÓN:
EL METODO DE MEDICIÓN será TON.

1.1.6 PROCEDIMIENTOS PARA EL OTORGAMIENTO DE LICENCIAS DE USO DE AGUA

[Link] AUTORIZACION DE EJECUCION DE OBRAS CON FINES DE APROVECHAMIENTO
HIDRICO (unidad de medida: serv.)

DESCRIPCION
Descripción breve, que haga hincapié en la distribución actual del agua de la fuente de donde se
pretende utilizar las aguas, sobre la base de reparto de derecho de uso de agua y las capacidades
de gestión de los beneficiarios del proyecto de la [Link]. de Kitepampani.

PROCESO DE EJECUCIÓN
Se realizará la solicitud de autorización de obras con fines de aprovechamiento hídrico a la entidad
encargada de aprobar es el (ANA) Autoridad Nacional del Agua.

METODO DE MEDICIÓN
Este procedimiento será medido en servicio (Serv).

[Link] LICENCIA DE USO DE AGUA (unidad de medida: serv.)

DESCRIPCION
Es el documento que otorga la Autoridad Nacional del Agua (ANA), a través de la Administración
Local de Agua (ALA), a solicitud de parte, autorizando el uso del agua superficial con cargo a
excedentes que transitoriamente pudieran presentarse durante determinadas épocas del año.

PROCESO DE EJECUCIÓN:
Se tramitará la licencia de uso de agua a la administración local de agua (ALA).

METODO DE MEDICIÓN
Esta licencia se realizará en forma Servicio (Serv).

[Link] FLETE RURAL

[Link].1 ACARREO DE MATERIALES, HER-EQUIPOS (RURA) (unidad de medida: kg)

DESCRIPCION
Refiere al transporte de los equipos, materiales e insumos, de forma manual por vía terrestre, desde
el almacén de la obra de Kitepampani hacia los diferentes frentes de trabajo distribuidos en ambos
sistemas del SBI Kitepampani.

PROCESO DE EJECUCIÓN
Con todas las medidas de seguridad requeridas, se realizará el acarreo de todo tipo de materiales e
insumos, desde el almacén central de obra, hacia los diferentes puntos de trabajo distribuidos en
ambos sistemas del SBI Kitepampani.

METODO DE MEDICIÓN
Este trabajo se medirá en kilogramos (kg).

[Link].2 ACARREO DE AGREGADO (RURA) (unidad de medida: m³)

DEFINICIÓN.-

DESCRIPCION
Consiste en el transporte de agregados del almacén de agregados de obra en la comunidad nativa
de Kitepampani, a los diferentes frentes donde se ejecutarán las estructuras de concreto
proyectados, de preferencia se realizará por la contratación de un servicio o mediante personal de
obra.

PROCESO DE EJECUCIÓN
Este trabajo se realizará por medio de contratación de un servicio o mediante personal de obra,
según vea por conveniente el contratista o Residente, para lo cual se deberá evaluar la seguridad
del personal, accesibilidad, distancia, etc.

METODO DE MEDICIÓN
Este trabajo se medirá en volumen metros cúbicos (M3).

[Link].3 ACARREO DE CEMENTO (RURA) (unidad de medida: bol)

DESCRIPCION
Consiste en el acarreo de cemento desde el almacén de obra, hacia los diferentes frentes de trabajo,
en cantidades según se requiera para cada elemento a construir.

PROCESO DE EJECUCIÓN
Con todas las medidas de seguridad necesarias, el contratista deberá evaluar la mejor alternativa
de ejecución de esta partida, para lo cual se deberá tener condiciones adecuadas en cada frente de
trabajo para su almacenamiento, este trabajo, se realizará las coordinaciones de contrata de
vehículo y/o el bote para el transporte a razón del volumen y peso del cemento que ameriten ser

transportados, en función al cronograma de implementación y/o de acuerdo a las recomendaciones

que realizará el residente del proyecto.

METODO DE MEDICIÓN
Este trabajo se medirá por bolsas (Bls).

1.1.7 ESTUDIO Y EJECUCION DEL PLAN DE MONITOREO ARQUEOLOGICO

[Link] PLAN DE MONITOREO ARQUEOLÓGICO P/INFRAESTRUCTURA EXISTENTE
(unidad de medida: und)

DESCRIPCION:
Las actividades de Arqueología deberán ser llevadas a cabo por un profesional Licenciado en
Arqueología, inscrito en el Registro Nacional de Arqueólogos (RNA), habilitado según el Art. 44 del
Reglamento de Investigaciones Arqueológicas (R.S N° 044-2000-ED) y colegiado, con experiencia
en elaboración de Planes de Monitoreo Arqueológico.
El arqueólogo deberá elaborar el Plan de Monitoreo Arqueológico, quien deberá identificar,
diagnosticar y evaluar la presencia de restos arqueológicos en el área donde se realizará el Plan de
Monitoreo Arqueológico para la obra.
Deberá realizar el Plan de Monitoreo Arqueológico y solicitar el documento que apruebe el
mencionado plan de monitoreo, emitido por el Ministerio de Cultura (MC), mediante la Resolución
Directoral del MC que lo aprueba.
Los costos que demanden por conseguir la información ante el Ministerio de Cultural, tramites de
carpetas, inspecciones de campo, consultas e informes técnicos y otros necesarios para que el
arqueólogo pueda desarrollar el Plan de Monitoreo Arqueológico serán cubiertos por el proyecto.
Los tramites del Plan de Monitoreo Arqueológico se hará en base a los CIRAS otorgados por el
Ministerio de Cultura, deberá de asegurarse de presentar ante el Ministerio de Cultura, deberá de
asegurar de presentar ante el Ministerio de Cultura toda información y documentación necesaria
establecida en el Reglamento de Investigaciones Arqueológicas (R.S N°044-2000-ED) y normativas
vigentes, a fin de minimizar observaciones de dicho ente, que generen retrasos en la ejecución del
proyecto.
El arqueólogo deberá hacer seguimiento a los plazos tomados por el Ministerio de Cultura para la
aprobación, supervisión y/o inspección del Plan de Monitoreo Arqueológico (en base al TUPA del
Ministerio de Cultura) e informar al residente en los casos de retrasos.
El retraso en la ejecución y aprobación de Plan de Monitoreo Arqueológico por reiteradas
observaciones formuladas por el Ministerio de Cultura, o por la no efectiva subsanación de
observaciones de parte del arqueólogo no serán causales para la ampliación del plazo del servicio
y serán materia de multa por el retraso generado.

INSPECCIÓN:

El Supervisor/inspector del Proyecto deberá velar por la correcta ejecución de los servicios y
adquisición de los materiales y equipos, debiendo en todo momento establecer mecanismos de
asistencia en los posibles problemas que se generen en el proyecto, sugiriendo y determinando
soluciones acordes a las necesidades los recursos existentes.
Todos los insumos y la mano de obra calificada para la prestación de servicios empleados estarán
sujetos a supervisión/inspección por parte de la Municipalidad de Megantoni, a través del órgano
competente, quien tiene el derecho de rechazar el material o insumo que se encuentre dañado,
defectuoso o la mano de obra deficiente y exigir su corrección.
Así mismo el Supervisor de la obra deberá asegurarse que los insumos y equipos a emplear deban
ser custodiados por el área operativa correspondiente de la Municipalidad Distrital de Megantoni en
forma adecuada, sobre todo siguiendo las indicaciones dadas por el fabricante o manuales de
instalaciones y almacenaje. Por lo que de ser necesario se deberá considerar un almacén, a fin de
asegurar la salvaguarda de estos insumos o equipos.
Si el Supervisor encontrara que una parte del trabajo ya ejecutado ha sido efectuado en
disconformidad con los requerimientos del proyecto, podrá optar por aceptar todo, nada o parte de
dicho trabajo.

INTERFERENCIA CON LOS TRABAJOS DE OTROS

Si hubiese alguna interferencia deberá comunicarla por escrito al Supervisor de proyecto. Comenzar
el trabajo sin hacer esta comunicación, significa que, de surgir complicaciones entre los trabajos
correspondientes a las diferentes partidas, éste será asumido por el Residente de proyecto.

INTERFERENCIA CON OBRAS PÚBLICAS.

En el caso eventual de que alguna obra pública (Instalaciones de teléfono, electricidad, agua y
desagüe), interrumpa con el normal avance del proyecto, el Residente deberá comunicar al
Supervisor a fin de que éste comunique al Organismo pertinente para coordinar trabajos de
reubicación, ampliación, reposición, etc. de dichas Obras públicas para así poder continuar con las
actividades contempladas en el proyecto.

BASE LEGAL
Ley del Procedimiento Administrativo General- ley 27444 del 21.03.2001
Ley General del Patrimonio Cultural de la Nación -ley 28296 del 21.0l.2004
Ley de Creación del Ministerio de Cultura -ley N" 29565 del 22.0l.2010
Aprueban disposiciones especiales para ejecución de procedimientos administrativos, Decreto
Supremo N" 054-2013-PCM del 16.06.2013
Reglamento de Organización y Funciones del Ministerio de Cultura, Decreto Supremo N" 005-2013-
MC del 20.06.2013
Aprueban alcances del concepto infraestructura preexistente, para efecto de los dispuesto en el
numeral 2.3 del artículo 2 del Decreto Supremo N" 0542013-PCM, Resolución Ministerial N" 253-
2014-MC del 06.08.2014
Reglamento de Intervenciones Arqueológicas, Decreto Supremo N" 003-2014 MC del 03.10.2014

CONSIDERACIONES DE OBLIGACIÓN

Carta de compromiso suscrita por el arqueólogo responsabilizándose de los eventuales daños y

perjuicios que se produzcan al Patrimonio en la ejecución del Plan de Monitoreo Arqueológico y de
las obras a realizarse, el proyecto asumirá de manera automática el compromiso de ejecutar el Plan
de Monitoreo Arqueológico, respetando el Plan de Cultural Arqueológico de acuerdo a lo establecido
por las leyes peruanas.

ACTIVIDADES A EJECUTAR EN EL PLAN DE MONITOREO ARQUEOLÓGICO SON:

Elaboración del Plan de Monitoreo Arqueológico de la obra, donde el arqueólogo elaborara y
ejecutara en la obra el mencionado Plan de Monitoreo, con copia de cargo de ingreso al Ministerio
de Cultura.

ACTIVIDADES POR REALIZAR EN GABINETE POR PARTE DEL ARQUEÓLOGO

Formular el Plan de Monitoreo Arqueológico.
Realizar el seguimiento de trámite ante el Ministerio de Cultura, para la obtención de la Resolución
Directoral que autorice el Plan de Monitoreo Arqueológico (PMA).
Monitorear las labores de ejecución de obra y áreas auxiliares según el CIRA, de manera
sincronizada en cada frente de trabajo según cronograma de obra, y proponer medidas de mitigación
de impactos negativos sobre el Patrimonio Cultural, las demoras en la obtención de la Resolución
Directoral que aprueba el Plan de Monitoreo Arqueológico de la obra por parte del Ministerio de
Cultura, no es impedimento a que se ejecute el Plan de Monitoreo Arqueológico en remoción de
terrenos de campo.
Establecer las medidas de mitigación ante la presencia de evidencia cultural dentro del área de
ejecución de la obra.

ACTIVIDADES A REALIZAR EN CAMPO POR EL ARQUEÓLOGO

Realizar el reconocimiento Arqueológico, en las áreas de la ejecución de la obra ampliación y
mejoramiento del sistema de agua potable y saneamiento.
Labores de Monitoreo Arqueológico que compromete, el área del total de la obra otorgados por el
ALA. Supervisar continuamente los trabajos de remoción de tierras con mayor énfasis en áreas
cercanas a sitios arqueológicos que pudieran ser identificados durante la etapa constructiva de la
obra.
Realizar el registro, grafico, dibujo de planta, perfiles, panel fotográfico, de actividades desarrolladas
durante la ejecución de la obra, empleando fichas de registro específicas, según reglamentos de
investigaciones arqueológicas y directivas vigentes emitidas por el Ministerio de Cultura producirse
un hallazgo fortuito durante la ejecución del Plan del Monitoreo Arqueológico, se debe realizar la
recolección sistemática de materiales arqueológicos previa coordinación con el Ministerio de Cultura;
para la datación y fechado, se utilizara la cerámica como indicador de estilo y época, a través de la
tipología y seriación, durante la ejecución de los trabajos de gabinete que se llevará a cabo de
manera paralela a los trabajos de campo. Paralelo a ello se tratara de identificar el tipo o los tipos
de asentamientos, mediante técnicos de asociación, con el fin de lograr fechados relativos a través
de fechados conocidos que provengan de contextos arqueológicos primarios, dibujo de planta,
perfiles de estratos culturales , dibujos de fragmentos de cerámica en Corel Draw, análisis de
material arqueológico de manera porcentual, inventario según peso etc.; según avance semanal y
la realización de un adecuado registro grafico-fotográfico de los contextos y elementos arqueológicos

recuperados; los trabajos de gabinete deberán contemplar, la limpieza, rotulación, clasificación,

análisis preliminar, conservación preventiva y embalaje de los materiales arqu3eologicos
recuperados durante los trabajos de Monitoreo Arqueológico ( de ser el caso)
Entregar al residente / supervisor la documentación remitida al Ministerio de Cultura y copia de
informe Final del Plan de Monitoreo Arqueológico, antes de ser presentado al Ministerio de Cultura,
generada como consecuencia de las labores de Monitoreo Arqueológico en Obra.
Establecer la<s medidas de mitigación ante presencia de evidencia cultural dentro de la ejecución
de la obra y el arqueólogo deberá especificar las ocurrencias de las labores el Plan de Monitoreo
Arqueológico desarrollados en el Cuaderno de Obra.
Obtener aprobación del informe final del Plan de Monitoreo Arqueológico por el Ministerio de Cultura.
Elaborar mensualmente un informe en el que se presentara la información producto de las
actividades desarrolladas en el Plan de Monitoreo arqueológico en Obra.
Otras actividades, deberá subsanar las observaciones y ejecutar recomendaciones técnicas en
campo por el área técnica en arqueología, para el mejor desarrollo del Plan de Monitoreo
Arqueológico en obra.

FINES Y OBJETIVOS DEL PLAN DE MONITOREO

Salvaguardar, proteger y conservar el patrimonio arqueológico, histórico o paleontológico
identificado en el área del PMA autorizado, en el marco del cumplimiento de la legislación vigente.
Aplicar la metodología adecuada para responder en forma oportuna y eficaz ante la posibilidad de
un hallazgo arqueológico, reportando todos los eventos e incidencias que se puedan presentar.
Cumplir las medidas de prevención y mitigación para prevenir, evitar, controlar y reducir la incidencia
e impactos negativos sobre los vestigios que podrían hallarse de manera fortuita en el área del
proyecto, durante las diversas etapas de la obra que impliquen remoción de suelos.
Coordinar las acciones necesarias con el inspector que designe el Ministerio de Cultura, a fin de
llevar a buen término el PMA de la obra.
A continuación, se describen las actividades que desarrollarán durante las fases de monitoreo
arqueológico, del cual serán presentadas para el informe final.

PLANES DE MITIGACIÓN
De acuerdo al área que puedan presentar riesgo o incidencia sobre un bien arqueológico, se
implementaran diferentes medidas preventivas y controladoras de impactos sobre bienes
arqueológicos. Entre ellos, se considera a la sensibilización a todo el personal de obra, señalética
preventiva y definitiva, así como el monitoreo permanente junto a las fichas de control.
Para conocer más detalladamente, los planes de mitigación, se presenta a continuación las
siguientes medidas.

MEDIDAS DE PREVENCIÓN
CAPACITACIONES/CHARLAS DE INDUCCIÓN
El personal de la obra, será sensibilizado sobre la importancia de proteger su patrimonio cultural
material e inmaterial, para que ellos mismo tomen conciencia en poder conservar y gestionar.
Entonces, durante las actividades de obra del PMA autorizado, se realizarán diferentes
sensibilizaciones a todo el personal antes y durante la ejecución de la obra. Con el manejo de

estrategias participativas, lúdicas y pedagógicas simples que en lenguaje sencillo y asequible sean
entendidos fácilmente.
Los temas a tratar durante las sensibilizaciones son:
Legislación sobre el patrimonio cultural en el Perú.
La ocupación prehispánica en Megantoni y la cultura viva en la comunidad nativa amazónica de
Kitepampani.
¿En qué consiste un monitoreo arqueológico?
Áreas sensibles desde el punto de vista arqueológico.
Procedimientos a seguir en caso de encontrar vestigios durante la ejecución de las obras.
Los materiales didácticos a utilizar durante la sensibilización son: cañón multimedia, pizarra,
pancartas, a efectuar esta labor se utilizará material audiovisual, trípticos, folletos y entre otros.
Asimismo, se tomará el registro del personal de obra que recibió las inducciones en las fichas de
inducción con firmas del director del PMA y del ingeniero encargado de la obra.

SEÑALIZACIÓN PREVENTIVA
Debido que, en área solicitada para el PMA, no existe infraestructura arqueológica previa, no se
contara con señalética preventiva para enseñar algún monumento. Sin embargo, la señalética
preventiva tendrá la temática de sensibilizar y advertir sobre la importancia del patrimonio cultural
arqueológico. Con frases simples como, por ejemplo: “Cuidemos nuestro patrimonio cultural” “El
patrimonio es de todos” “No hay desarrollo sin identidad” entre otros. En caso de llegar a consenso
con la comunidad, es posible realizar esta señalética en el idioma local.
Con dicha señalética, se busca llegar de manera simple al personal de obra, así como la población
local, para para que de alguna manera sienta curiosidad y valoración por el patrimonio cultural.
El soporte para esta señalética preventiva, será en madera, como en pancartas (ya que su uso es
temporal) y las letras con pintura y dibujos alusivos a la iconografía amazónica. (Véase el ejemplo
referencial a la izquierda).
La ubicación de la señalética preventiva, será en lugares con techo, tanto al ingreso de la obra, como
en puntos estratégicos que permitan su conservación temporal.
Por otra parte, en caso se encontrar restos arqueológicos muebles aislados, como tumbas,
cerámica, ceniza, tejido entre otros. Se realizará la señalética para no caminar por dicha área, en
este caso, lo más oportuno es delimitar con la cinta plástica de “peligro” el área del hallazgo y
señalizar su entorno para que prohíba la transpirabilidad por dicho espacio. De esta manera el
hallazgo quedara protegido, hasta terminar de realizar las actividades de mitigación según sea el
caso.

SEÑALIZACIÓN DEFINE En caso que durante los trabajos de monitoreo del área solicitada para el
presente PMA, se encuentre restos arqueológicos inmuebles, el director del proyecto planteara la
señalética estable de material de concreto, para incluir al monumento dentro del catastro de sitios
arqueológicos.
Todo esto previa coordinación con la Dirección Desconcentrada de Cultura Cusco, asimismo
cumpliendo sus cánones establecidos.

MONITOREO ARQUEOLÓGICO
REVISIÓN DEL ÁREA SUJETA A MONITOREO ARQUEOLÓGICO

Durante los trabajos de remoción de suelo en el área solicitada para el presente PMA, se realizará
como medida de mitigación principal el monitoreo permanente de las actividades relacionadas a
excavaciones. En este caso, consisten en la observación in situ de la tierra removida, perfiles,
posibles estratos culturales y otros. La verificación del proceso de remoción de suelo, permitirá
reconocer e identificar algún posible hallazgo arqueológico (mueble e inmueble) o paleontológico.
Esta actividad permitirá descartar la presencia de material cultural.

Registro
Durante las actividades de monitoreo arqueológico, en el área solicitada en el presente PMA, se
llenarán las fichas de control del monitoreo, de acuerdo al avance, al tipo y hallazgo o actividad. En
este caso, se utilizarán las siguientes fichas: (Véase Anexo 1) Ficha de reporte diario de monitoreo,
Ficha de Hallazgo, Ficha de rasgo o contexto, Ficha de registro arquitectónico, Ficha de elemento
arquitectónico, Ficha de contexto funerario y Ficha de Registro Fotográfico.

PLAN DE MITIGACIÓN
Según se hizo la observación in situ, previamente a elaborar el presente PMA, se pudo constatar
que en el área a monitorear y el entorno del mismo, no existe presencia de ningún tipo de resto
arqueológico, ya que está ubicado hacia la orilla del rio pangoreni, que tributa sus aguas hacia el rio
Bajo Urubamba. En este sentido, no se tiene bienes arqueológicos colindantes dentro del área del
PMA solicitado, ya que superficialmente no se encuentra ningún tipo de evidencia arqueológica (ni
muros, ni caminos prehispánicos). Tampoco el proyecto tiene el objetivo de excavaciones en zonas
subacuáticas, por lo que no se aplicara los criterios de mitigación es estos últimos aspectos.
De acuerdo a los tipos de bienes arqueológicos, tanto como naturaleza y nivel impacto que puedan
tener durante el desarrollo de la obra, se plantean los siguientes aspectos:

ANTE EL HALLAZGO DE ELEMENTOS ARQUEOLÓGICOS AISLADOS

a) Medidas preventivas
En caso de tener hallazgos aislados durante la remoción de suelo, en el área solicitada para el
presente PMA, se paralizará las actividades de la obra en el área específica, delimitando su espacio
con cintas de advertencia para restringir el transito como cualquier actividad, asegurando la
integridad de bienes arqueológicos o paleontológicos, según sea el caso probable.
En caso de hallazgo paleontológico, se dará a conocer en el plazo inmediato a Dirección de
Desconcentrada de Cultura Cusco. (DDC), así como se paralizará la obra en dicha área específica
con su señalética respectiva. Todo esto, para que se pueda tomar acciones correctas frente al
hallazgo.
b) Monitoreo arqueológico
En primer lugar, ante el hallazgo de algún elemento arqueológico aislado, se realizará el registro
arqueológico en las respectivas fichas por el arqueólogo residente, así como se recolectará el
hallazgo con su correspondiente inventario.
Ante el hallazgo fortuito de un elemento arqueológico aislado, se procederá a la recuperación del
mismo aplicando técnicas de registro e inventario. (Fichas técnicas, descripción, gráfico y fotografía).
Todo el registro e inventario de los elementos arqueológicos aislados, serán presentados en el
informe final del PMA.

EN EL CASO DE PRODUCIRSE EL HALLAZGO DE UN BIEN ARQUEOLÓGICO

A) medidas preventivas
Ante el hallazgo de bienes arqueológicos y/o paleontológicos, se suspenderá las actividades de la
obra en el área específica, lo mismo que sin manipular ni remover los vestigios, se colocaran cintas
o mallas como señalética preventiva asegurando la integridad del hallazgo. Al mismo tiempo, se
comunicará al arqueólogo director del PMA. Asimismo, este comunicara a la DDC Cusco, en el plazo
de 24 horas después de haberse producido el hallazgo.
Una vez comunicado y coordinado con la DDC Cusco respecto del hallazgo, se determinarán los
procedimientos a seguir, como el registro, excavaciones restringidas, delimitación y señalización
física de los bienes arqueológicos.
b) Monitoreo arqueológico
En caso de hallar bienes arqueológicos, se realizarán pozos de excavación restringidas, previamente
verificados y autorizados por la DDC Cusco. Todo esto con el fin de delimitar y/o descartar el
potencial cultural. Dicha evaluación arqueológica, contara con adecuado registro gráfico, fotográfico
y escrito. Que formará parte del informe final. Por otra parte, se realizará la delimitación temporal del
bien cultural con hitos de concreto y señalética adecuada en coordinación con la DDC Cusco.
En caso de hallar áreas arqueológicas, se paralizarán las obras de ingeniería y se propondrá
cambios de ruta de remoción de suelo con previa autorización de la DDC Cusco.
En caso de Bienes arqueológicos inmuebles dentro del área del PMA autorizado, se asignará el
nombre de la toponimia del lugar en una Ficha de Registro de Sitios Arqueológicos.
En caso de ser urgente, se planteará un Proyecto de Rescate Arqueológico (PRA) derivado del PMA,
establecido y detallado en el Reglamento de Intervenciones Arqueológicas, autorizado por la DDC
Cusco.

COMUNICACIÓN DE INSPECCIONES ANTE HALLAZGOS DE UN BIEN ARQUEOLÓGICO O

ELEMENTO ARQUEOLÓGICO AISLADO
Una vez autorizado el presente Plan de Monitoreo Arqueológico. Durante los trabajos de obra se
encuentre cualquier tipo de hallazgo arqueológico y/o paleontológico, el director del PMA comunicará
en primer lugar vía telefónica a la DDC Cusco dentro de las próximas 24 horas del hallazgo, a los
siguientes números telefónicos de la Calle Maruri s/n, local Cusicancha: 084-255221, 084-232971 y
084-256182.
Posteriormente, el director del PMA presentara una carta dirigida a la DDC Cusco, en las próximas
72 del hallazgo. Esto con el fin de realizar las coordinaciones pertinentes con la institución y el
director del PMA.

Plan de contingencia en caso de Hallazgos Fortuitos

En caso que se tenga hallazgos fortuitos durante la remoción de suelo de la obra, se realizarán las
siguientes acciones:
Paralización de la obra y/o labores: el componente arqueología paralizara la obra, en coordinación
con los demás componentes.
Delimitación del área del hallazgo fortuito: para este caso se realizará la señalización respectiva para
restringir el espacio.
Registro escrito: de acuerdo al tipo de hallazgo (mueble o inmueble), se llenarán los datos
correspondientes en las fichas técnicas.

Registro fotográfico: ante un hallazgo fortuito, se tomarán fotografías panorámicas y a detalle,

codificadas y descritas en las respectivas fichas técnicas.
Registro gráfico: se incluirá el hallazgo fortuito, el registro gráfico de ubicación en el plano de planta
general mediante las coordenadas UTM, grafico en planta, secciones y elevación.
Comunicación inmediata a la Dirección Desconcentrada de Cultura Cusco: previa coordinación con
la DDC Cusco, se solicitará la visita de inspección ocular in situ. Posteriormente, en la base a la
opinión técnica por parte del supervisor encargado, se ejecutarán las recomendaciones del inspector
ocular.

CALIDAD DE LOS MATERIALES

El Residente de Obra, así como el Supervisor deben verificar, previo al ingreso a almacén, que los
materiales adquiridos por abastecimientos se ciñen a las especificaciones previstas en el
expediente.

SISTEMA DE CONTROL DE CALIDAD

El Ingeniero Residente y el Supervisor de Obra deben verificar que el producto presentado y/o
realizado en la mecánica de suelos se realiza con la seriedad del caso, para así poder garantizar la
calidad de la obra.

METODO DE MEDICIÓN
METODO DE MEDICIÓN será por UNIDAD (Und.) calculado en el presupuesto.

CONDICIONES DE PAGO:
El pago por estos trabajos se hará de acuerdo a la partida correspondiente, y a la unidad de medida
definida en el Presupuesto de Obra. Este monto considera todos los materiales, equipos,
herramientas, mano de obra y demás insumos necesarios para la ejecución de esta partida. Se
valorizará previa aprobación de La Supervisión.

1.1.8 SEGURIDAD Y SALUD EN EL TRABAJO

[Link] CAPACITACION EN SEGURIDAD Y SALUD DURANTE LA CONSTRUCCION (unidad
de medida: mes)

DESCRIPCION:
Esta partida contempla la capacitación en higiene y seguridad en obra al personal técnico y obrero
de obra antes de la ejecución de la obra que será realizador por un profesional capacitado en dicha
rama.

EJECUCION:
El programa de capacitación deberá incluir a todos los trabajadores de la obra, profesionales,
técnicos y obreros, cualquiera sea su modalidad de contratación. Dicho programa deberá garantizar
la transmitan efectiva de las medidas preventivas generales y específicas que garanticen el normal
desarrollo de las actividades de obra, es decir, cada trabajador deberá comprender y ser capaz de
aplicar los estándares de Seguridad y Salud y procedimientos de trabajo establecidos para los
trabajos que le sean asignados.

MECANISMOS DE SUPERVISION Y CONTROL

La responsabilidad de supervisar el cumplimiento de estándares de seguridad y salud y
procedimientos de trabajo, quedará delegada en el jefe inmediato de cada trabajador. El responsable
de la obra debe colocar en lugar visible. El Plan de Seguridad para ser presentado a los Supervisores
de obra

METODO DE MEDICIÓN.
El total de este gasto se medirá en forma Mensual (Mes).

CONDICIONES DE PAGO.
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida..

[Link] ELABORACION, IMPLEMENTACION Y ADMINISTRACION DEL PLAN DE SEGURIDAD

Y SALUD EN EL TRABAJO (unidad de medida: serv.)

DESCRIPCION:
Esta partida contempla la elaboración, implementación y administración del plan de seguridad y
salud en el trabajo, la modalidad de elaboración será mediante servicio de profesional especializado.
ENTIDAD CONTRATANTE:
MUNICIPALIDAD Distrital de Megantoni, CC. NN. Camisea, realizara la contratación de un
profesional especializado mediante termino de referencia para la elaboración del: “plan de seguridad
y salud en el trabajo”

ELABORACION:
Se realizará la elaboración mediante profesional especializado, en coordinación con las autoridades
de la municipalidad, ingeniero residente y supervisor de obra, lo cual tendrá cumplimiento del término
de referencia, en función al calidad y plazo de tiempo estipulado por la entidad contratante.

MARCO NORMATIVOS:
El contenido del expediente de plan de seguridad y salud en el trabajo, deberá estar en función a
los lineamientos de la presente normativa:

 Norma Técnica de Edificación G.050 Resolución Ministerial Nº 427 – 2001 – MTC/15.04. Luego
de aprobadas las Normas básicas de higiene y seguridad R.M. 021- 83-TR (23 marzo 1983) en
obras de edificación, aún vigentes, la Dirección General de Vivienda y Construcción del MTC
propuso la Norma E-120 “Seguridad durante la Construcción” que fue aprobada mediante R.M.
Nº 427-2001-MTC/15.04 del 19-09- 2001 incluyéndola en el Reglamento Nacional de
Edificaciones con la finalidad de ampliar los alcances de la norma vigente.
 Ley 29783, Ley de seguridad y salud en el trabajo.
 D.S 005-2012-TR, reglamento de la ley de seguridad y salud en el trabajo.
 Normas Básicas de Seguridad e Higiene en Obras de Edificación R.S. Nº 021– 83 – TR.

METODO DE MEDICIÓN.
El total de este gasto se medirá en forma Servicio (Serv).

[Link] RECURSOS PARA RESPUESTAS ANTE EMERGENCIA EN SEGURIDAD Y SALUD

DURANTE EL TRABAJO (unidad de medida: und)

DESCRIPCION DE LOS TRABAJOS

Comprende los mecanismos técnicos, administrativos y equipamiento necesario, para atender un
accidente de trabajo con daños personales y/o materiales, producto de la ausencia o implementación
incorrecta de alguna medida de control de riesgos.
Previo a la elaboración de estándares y procedimientos de trabajo, se deberá hacer un análisis de
riesgos de la obra, con el cual se identificarán los peligros asociados a cada una de las actividades
y se propondrán las medidas preventivas para eliminar o controlar dichos peligros.
Luego se identificarán los riesgos que, por su magnitud, sean considerados "Riesgos Críticos" los
mismos que deberán ser priorizados y atendidos en forma inmediata.
Dicho plan incluirá el cronograma de capacitación, sobre las medidas de seguridad y salud a tener
en cuenta durante el desarrollo del proyecto.

PROCESO CONSTRUCTIVO.
Se debe considerar, sin llegar a limitarse: Botiquines, tópicos de primeros auxilios, camillas, equipos
de extinción de fuego (extintores, cilindros con arena), trapos absorbentes (derrames de productos
químicos).

METODO DE MEDICIÓN.
El total de este gasto se medirá en forma global (Und).

[Link] EQUIPO DE PROTECCION INDIVIDUAL (unidad de medida: und)

DESCRIPCION:
Comprende todos los equipos de protección individual (EPI) que deben ser utilizados por el personal
de la obra, para estar protegidos de los peligros asociados a los trabajos que se realicen, de acuerdo
a la Norma G.050 Seguridad durante la construcción, del Reglamento Nacional de Edificaciones.
Entre ellos se debe considerar, sin llegar a ser una limitación: casco de seguridad, gafas de acuerdo
al tipo de actividad, escudo facial, guantes de acuerdo al tipo de actividad (cuero, aislantes, etc.),
botines/botas de acuerdo al tipo de actividad (con puntera de acero, dieléctricos, etc.), protectores
de oído, respiradores, arnés de a cuerpo entero y línea de enganche, prendas de protección
dieléctricas, chalecos reflectivos, ropa especial de trabajo en caso se requiera, otros.

Botas con Punta de Acero

Barbiquejo con Mentonera

Arnés de Seguridad

Guantes de Cuero

Casco de Seguridad

Guantes de Jebe

Lentes de Seguridad

METODO DE CONSTRUCCIÓN:
Se deberá de proveer de manera obligatoria de los siguientes equipos de protección individual a
todos los trabajadores de la obra.

Cascos de Seguridad
Debe proteger contra impacto y descarga eléctrica, en caso se realicen trabajos con elementos
energizados, en ambientes con riesgo eléctrico o la combinación de ambas.
Clases de Casco:
 Casco de Clase A (General): Trabajos industriales en general. Protección de tensión eléctrica
hasta 2200 V., C.A. 60 HZ.
 Casco de Clase B (Eléctrica): Trabajos industriales en general, con grado de protección igual
al de la clase A. Protección para tensión eléctrica hasta 20000 V., C.A. 60 HZ.
El casco debe indicar moldeado en alto relieve y en lugar visible interior: la fecha de fabricación
(año y mes), marca o logotipo del fabricante, clase y forma (protección que ofrece).
De preferencia los colores recomendados para cascos serán:
 Personal de línea de mando, color blanco
 Jefes de grupo, color amarillo

 Operarios, color rojo

 Ayudantes, color anaranjado
 Visitantes, color verde
Todo casco de protección para la cabeza debe estar constituido por un casquete de protección,
un medio de absorción de energía dentro de éste, medios para permitir la ventilación y
transpiración necesaria durante el uso del casco, un sistema de ajuste y un sistema para
adaptabilidad de accesorios (Ranura de anclaje).
Los materiales usados en el casquete deben ser de lenta combustión y resistentes a la humedad.
Los materiales utilizados que estén en contacto con la cabeza del trabajador no deben llegar a
producir algún tipo de daño. Asimismo, el diseño debe ser tal que ningún componente interno,
presente alguna condición como protuberancias, aristas o vértices agudos o cualquier otra que
pueda causar lesión o incomodidad.
Los materiales empleados en la fabricación, así como los componentes de los cascos, no deben
ser conductivos, por lo que no se permite ningún elemento o accesorio metálico en ellos.
Para trabajos en altura y en lugares donde la caída del casco represente un riesgo grave deberá
usarse barbiquejo.

Calzado de seguridad
Botines de cuero de suela anti deslizable, con puntera de acero contra riesgos mecánicos, botas de
jebe con puntera de acero cuando se realicen trabajos en presencia de agua o soluciones químicas,
botines dieléctricos sin puntera de acero o con puntera reforzada (polímero 100% puro) cuando se
realicen trabajos con elementos energizados o en ambientes donde exista riesgo eléctrico.
Protección respiratoria.
 Aspectos generales. Se deberá usar protección respiratoria cuando exista presencia de
partículas de polvo, gases, vapores irritantes o tóxicos.
No se permite el uso de respiradores en espacios confinados por posible deficiencia de
oxígeno o atmósfera contaminada. Se debe utilizar línea de aire o equipos de respiración
auto contenido.
 Protección frente al polvo. Se emplearán mascarillas antipolvo en los lugares de trabajo
donde la atmósfera esté cargada de polvo. Constará de una mascarilla, equipada con un
dispositivo filtrante que retenga las partículas de polvo.
La utilización de la misma mascarilla estará limitada a la vida útil de ésta, hasta la colmatación
de los poros que la integran. Se repondrá la mascarilla cuando el ritmo normal de respiración
sea imposible de mantener.

Guantes de seguridad.
Deberá usarse la clase de guante de acuerdo a la naturaleza del trabajo además de confortables,
de buen material y forma, y eficaces.
La naturaleza del material de estas prendas de protección será el adecuado para cada tipo de
trabajo, siendo los que a continuación se describen los más comunes:
 Dieléctricos, de acuerdo a la tensión de trabajo.
 De neopreno, resistentes a la abrasión y agentes químicos de carácter agresivo.
 De algodón o punto, para trabajos ligeros.

 De cuero, para trabajos de manipulación en general

 De plástico, para protegerse de agentes químicos nocivos.
 De amianto, para trabajos que tengan riesgo de sufrir quemaduras.
 De malla metálica o Kevlar, para trabajos de manipulación de piezas cortantes.
 De lona, para manipular elementos en que se puedan producir arañazos, pero que no sean
materiales con grandes asperezas. O la combinación de cualquiera de estos.

CALIDAD DE LOS MATERIALES

El Residente de Obra, así como el Supervisor deben verificar, previo al ingreso a Almacén, que los
materiales adquiridos por Abastecimientos se ciñen a las especificaciones previstas en el
expediente.

SISTEMA DE CONTROL DE CALIDAD

El Ingeniero Residente y el Supervisor de Obra deben verificar que los materiales de protección se
ciñan a lo indicado en las normas técnicas de protección.

METODO DE MEDICIÓN:
EL METODO DE MEDICIÓN será en unidad de todo el set de protección (Und.), de acuerdo al
número de trabajadores.

CONDICIONES DE PAGO:
Se procederá a realizar el pago respectivo de los equipos de protección individual previa verificación.
Cumplir lo requerido en el Expediente Técnico de Obra en lo referente a la cantidad de equipos de
protección individual para todos los obreros expuestos al peligro de acuerdo al planeamiento de obra
y al Plan de Seguridad y Salud en el Trabajo.

[Link] EQUIPO DE PROTECCION COLECTIVA (unidad de medida: und)

DESCRIPCION DE LOS TRABAJOS:

Comprende todos los equipos de protección colectiva que deben ser instalados para proteger a los
trabajadores y público en general de los peligros existentes en las diferentes áreas de trabajo.
Entre ellos se debe considerar sin llegar a ser una limitación: malla de seguridad naranja, conos de
señalización y cintas de seguridad.
Se debe cumplir lo requerido en el expediente técnico en lo referente a la cantidad de equipo de
protección colectiva para el total de obreros expuestos al peligro, de los equipos de construcción, de
los procedimientos constructivos, en conformidad con el Plan de Seguridad y Salud en el Trabajo
(PSST) y el planeamiento de obra.

CALIDAD DE LOS MATERIALES

Sistema de Vida Horizontal Sistema de Malla

Anticaída

SISTEMA DE CONTROL DE CALIDAD

El Ingeniero Residente y el Supervisor de Obra deben verificar que el sistema de mallas y el sistema
de línea de vida horizontal se ciñe a las dimensiones y diseños previstos para cada caso.

METODO DE MEDICIÓN:
Cumplir lo requerido en el Expediente Técnico de Obra en lo referente a la cantidad de equipos de
protección colectiva para el total de obreros expuestos al peligro, de los equipos de construcción, de
los procedimientos constructivos, en conformidad con el Plan de Seguridad y Salud en el Trabajo
(PSST) y el planeamiento de obra, el cual será medido de forma Global (Glb).

CONDICIONES DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link] SEÑALIZACION TEMPORAL DE SEGURIDAD (unidad de medida: und)

DESCRIPCION DE LOS TRABAJOS:

Comprende, sin llegar a limitarse, las señales de advertencia, de prohibición, de información, de
obligación, las relativas a los equipos de lucha contra incendios y todos aquellos carteles utilizados
para rotular áreas de trabajo, que tengan la finalidad de informar al personal de obra y público en
general sobre los riesgos específicos de las distintas áreas de trabajo, instaladas dentro de la obra
y en las áreas perimetrales. Cintas de señalización, conos reflectivos, luces estroboscópicas,
alarmas audibles, así como carteles de promoción de la seguridad y la conservación del ambiente,
etc.
Se deberán incluir las señalizaciones vigentes por interferencia de vías debido a la ejecución de
obras.

Cono de Seguridad
Cinta de Señalización
Carteles de Señalización

PROCESO CONSTRUCTIVO:
Se dotará en los exteriores e interior de la obra, acorde a las necesidades y a las actividades que se
vayan ejecutando: Cintas de señalización, conos reflectivos, luces estroboscópicas, alarmas
audibles, así como carteles de promoción de seguridad y conservación de medio ambiente. El uso
de estas señales es de carácter obligatorio.

METODO DE MEDICIÓN:
Cumplir lo requerido en el Expediente Técnico de Obra en lo referente a la cantidad de señales y
elementos complementarios necesarios para proteger a los obreros expuestos al peligro, de acuerdo
al Plan de Seguridad y Salud en el Trabajo (PSST), EL METODO DE MEDICIÓN será en unidad
(Und).

1.1.9 SISTEMA N° 01 KITEPAMPANI

[Link] CAPTACION DE MANANTIAL DE LADERA (02 UNID)
[Link].1 ROCE Y DESBROCE DE TERRENO (unidad de medida:m²)
DESCRIPCION:
Comprende los trabajos de limpieza de las áreas donde se proyecta la ejecución de las obras
hidráulicas y otros elementos que conforman el sistema de agua potable, los trabajos de roce y
desbroce de terreno se efectuará con la finalidad de liberar el espacio o área de trabajo de materiales
orgánicos, deletéreos, raíces, tallos, arbustos, malezas, etc., que dificultan realizar los trabajos de
trazo, niveles y replanteo.

PROCEDIMIENTO CONSTRUCTIVO:
Con las medidas de seguridad correspondientes, como primer paso, se realizarán el despeje de las
malezas y matorrales altos, posteriormente, se realizarán los trabajos de desbroce que consiste en
retirar las raíces y tallos.

El contratista está obligado a efectuar todos los trabajos necesarios para la limpieza de la zona de
trabajo de todo material orgánico de origen animal o vegetal (raíces, arbustos etc.), teniendo cuidado
de no arrojar la vegetación extraída y los árboles al río, así como evitar accidentes.
Los trabajos concernientes a esta partida, se realizarán utilizando herramientas manuales como
machetes, hachas y de ser el caso desbrozadoras livianas, siempre y cuando las condiciones lo
ameriten.

UNIDAD DE MEDIDA:
La medición de esta partida se realizará en metros cuadrados (M2), siendo reconocidas únicamente
las áreas requeridas para la construcción de las obras civiles permanentes y sólo donde sea
necesario efectuar este trabajo, debiendo ser revisado y aprobado por la Supervisión.

FORMA DE PAGO:
El precio unitario contratado de la partida incluye todos los desembolsos por concepto de la
implementación de la señalización temporal de seguridad necesaria para la protección conforme la
ejecución de los trabajos. El costo incluirá asimismo todo concepto relativo a los gastos relacionados
que pudieran resultar de su implementación.

[Link].2 DESVIO PROVISIONAL DE RECURSO HIDRICO (unidad de medida: m)

DESCRIPCION:
Consiste en encausar el flujo actual mediante un canal provisional o mediante la instalación de
tuberías provisionales, el caudal de la captación, con la finalidad de facilitar el trabajo y evitar estar
en contacto con el agua durante el periodo de ejecución, es fundamental desviar el recurso hídrico,
para ello, en forma provisional se desviará estas aguas a una zona tal que no perjudique la
realización de los trabajos.

PROCEDIMIENTO CONSTRUCTIVO:
Previamente, se deberá identificar la zona a la que se evacuará el recurso hídrico, de tal manera
que se evite la erosión de los suelos. Posteriormente, se desviará las aguas mediante tubería PVC
SAL de 4” hasta una longitud promedio de 10 metros. La tubería podrá enterrarse o estar a campo
abierto, según sea lo más conveniente.

UNIDAD DE MEDIDA:
Se medirá por metro lineal (m.) de manante desviado, de tal manera que permita la ejecución de la
Captación.

FORMA DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida..

[Link].3 LIMPIEZA DE TERRENO MANUAL (unidad de medida:m²)

DESCRIPCION:
Consiste en la limpieza y despeje de todas las áreas de construcción, de acuerdo al replanteo
general al inicio de la obra de cada estructura hidráulica, en particular, se deberán efectuar estas
operaciones en: áreas donde se ejecutará la obra hidráulica, áreas de construcción de todas las
obras permanentes a cielo abierto que conforman el Proyecto, de modo que el terreno quede limpio
para el desarrollo de la obra. La partida comprende también el apilado de todo el material retirado
producto de la limpieza en el lugar indicado por la Supervisión.

PROCEDIMIENTO CONSTRUCTIVO:
La limpieza consistirá en la remoción y disposición de todo desecho y demás materiales inutilizables
como en el caso de basura o despojos se deberá retirar totalmente de la zona de trabajo. En las
zonas donde los suelos sean fácilmente erosionables, la limpieza será efectuada en el ancho mínimo
compatible con la construcción de las obras, con el fin de mantener en la mayor superficie posible,
la cubierta vegetal existente, como medida para evitar la erosión. Los materiales de desecho
deberán ser apilados para su posterior eliminación indicada en la partida de Eliminación de Material
Excedente.

UNIDAD DE MEDIDA:
La medición de esta partida se realizará en metros cuadrados (M2).

[Link].4 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida:m²)

DESCRIPCION:
Comprende los trabajos necesarios para llevar al terreno los ejes de la estructura, como los niveles,
la ubicación y medida de todos los elementos que forman parte de la estructura, así como de las
obras complementarias según se detallan en los planos correspondientes; mediante marcas y
señales fijas de referencia, con carácter permanente unas y otras auxiliares con carácter temporal.

PROCEDIMIENTO CONSTRUCTIVO:
Se iniciará con el estacado preliminar del eje de la estructura, la nivelación del eje. Se empleará
equipo topográfico de precisión conformado por una estación total y un nivel de ingeniero equipado
con sus accesorios complementarios.
El trazo y el replanteo de la estructura se determinarán marcando en el terreno con yeso de acuerdo
a la ubicación y medidas indicadas en los planos respectivos.

MATERIALES:
o Estacas de madera o de fierro.
o Yeso.
o Pintura esmalte sintético.
o Clavos para madera.
o Cordel de nylon.
o Lajas para el emplantillado.

UNIDAD DE MEDIDA:
La unidad de medida es el metro cuadrado (m2). Se medirá el área total ocupada por el trazo
multiplicando el ancho por la longitud de la estructura

[Link].5 EXCAVACION MANUAL DE TERRENO (unidad de medida:m³)

DESCRIPCION:
Comprende la excavación del área donde se emplazará la estructura, la excavación se realizará con
el empleo de herramientas manuales y/o maquinaria, ajustándose estrictamente a los alineamientos,
gradientes y medidas, indicados en los planos del Proyecto

PROCEDIMIENTO CONSTRUCTIVO:
Como regla general no se excavará con demasiada anticipación al trabajo de construcción y/o
colocación de la estructura. La profundidad de la excavación estará en función del tipo de
estructura que se ha de construir realizando la remoción del terreno natural. El material excavado
deberá ser retirado a una distancia no menor de 1.50 metros del borde de la zanja excavada. El
fondo de la zanja deberá quedar seco y firme, hasta lograr una superficie aceptable como
fundación.

UNIDAD DE MEDIDA:
La unidad de medida es el metro cubico (M3). Se medirá el volumen de excavación multiplicando
el ancho, la profundidad y la longitud, medidos en el sitio.

[Link].6 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA HASTA 30m (unidad de

medida:m³)
DESCRIPCION:
Comprende el retiro y eliminación fuera de la obra de los materiales de corte que resulten excedentes
e inservibles, incluyendo los materiales orgánicos acumulados en los trabajos de limpieza. Se
utilizará al personal obrero para a eliminación del material excedente en carretilla hasta el lugar de
depósito como botadero.

PROCEDIMIENTO CONSTRUCTIVO:
Comprende el carguío, transporte y descarga del material de material excedente de excavación de
desmonte no clasificado a un lugar apropiado que no perturbe el medio ambiente autorizado por el
Residente de Obra y/o inspector, situado preferentemente a una distancia no mayor de 50m del
lugar de ejecución de la obra.

UNIDAD DE MEDIDA:
La unidad de medida es el metro cubico (m3). Se medirá el volumen de material suelto eliminado
según se especifica, computando el número de viajes acarreados por la capacidad de la carretilla
empleado.

[Link].7 REFINE, NIVELACION Y COMPACTACION DE TERRENO FONDO DE EXCAVACION

(unidad de medida:m²)
DESCRIPCION:

Comprende los trabajos de perfilado del fondo y paredes de la zanja, teniendo especial cuidado que
no queden protuberancias rocosas.
La nivelación y conformación se efectuará en el fondo de la zanja, con el tipo de cama de apoyo
aprobado por la inspección.

PROCEDIMIENTO CONSTRUCTIVO:
La unidad de medida es el metro cuadrado (M2). Se medirá el área de zanja debidamente refinada
y conformada en su fondo de acuerdo a las especificaciones detalladas y con la respectiva
aprobación de la Inspección de Obra.

UNIDAD DE MEDIDA:
La unidad de medida es el metro cuadrado (M2). Se medirá el área de zanja debidamente refinada
y conformada en su fondo de acuerdo a las especificaciones detalladas y con la respectiva
aprobación de la Inspección de Obra.

[Link].8 SOLADO DE CONCRETO e=4”, f`c= 100kg/cm2 (unidad de medida:m²)

DESCRIPCION:
El solado es una capa de concreto simple de espesor de 4”, que se ejecuta en el fondo de
excavaciones proporcionando una base para el trazado de estructuras y colocación de la
armadura.

PROCEDIMIENTO CONSTRUCTIVO:
Deberá colocarse, previo al vaciado del concreto un solado de concreto pobre f’c = 100 kg/cm2 de
un espesor de 4” que garantice la impermeabilidad de la sub – estructura y la comodidad para
realizar el encofrado correspondiente. el preparado del concreto se realizará en forma manual. el
concreto se preparará teniendo en cuenta lo indicado en la partida correspondiente al “concreto
f’c=210 kg/cm2”.

UNIDAD DE MEDIDA:
Se medirá en metros cuadrados (m2).

[Link].9 CONCRETO CICLOPEO F'C=140 KGF/CM2 + 30 % PM. (unidad de medida:m³)

DESCRIPCION:
Comprende la fabricación de concreto f’c=140kg/cm2 más 30% de piedra mediana, compuestos de
cemento Portland, agregados finos, agregados gruesos y agua, con adición de piedra mediana,
preparados y construidos de acuerdo con estas especificaciones en los elementos y en la forma,
dimensiones y clases indicadas en los planos.

PROCEDIMIENTO CONSTRUCTIVO:

Los cimientos serán de concreto simple con una proporción 1:10 de cemento: hormigón de río, a la
que se añadirá no más de 30% de piedra mediana de tamaño máximo de 6” o de menor tamaño, o
con canto rodado y hormigón de río y con no más de 10 galones de agua 0.45. Las piedras no
deberán juntarse unas con otras.

Se usará cemento tipo IP y mezcla de concreto denso; la cara plana horizontal del cimiento debe
quedar a nivel con superficie rugosa. Las dimensiones serán las indicadas en los planos.

El cemento que se usará será cemento tipo I, que cumpla con la especificación ASTM C150 y/o la
norma ASTM-C150 Tipo 1, bajo ninguna circunstancia se permitirá el empleo de cemento
parcialmente endurecido o que contenga terrones.

El hormigón procederá de cantera o de río, compuesto de partículas duras, resistentes a la abrasión,

debiendo estar libres de cantidades perjudiciales de polvo, partículas blandas, ácidos, materias
orgánicas y otras sustancias perjudiciales. Deberá estar bien graduado entre la malla # 100 y la
malla 2”.

El concreto será transportado de la mezcladora al lugar de su colocación en buguies con neumáticos

sobre vías preparadas de madera lo más rápido posible, evitando la segregación o separación de
los elementos. La colocación del concreto se efectúa alternando sus capas con las de piedra,
teniendo el cuidado que éstas últimas no deberán tener contacto entre ellas y que la primera capa
será de concreto.

La piedra será procedente de cantera o de río, será resistente a la abrasión, de partículas duras. No
se permitirá el uso de piedras blandas, calcáreas o rocas en descomposición. Las piedras deben ser
limpias, libres de sustancias orgánicas o perjudiciales que puedan deteriorar el concreto.

El agua para la preparación del concreto será limpia, fresca, potable, libre de sustancias que son
perjudiciales tales como aceites, álcalis, sales, materias orgánicas u otras sustancias que puedan
perjudicar al concreto. No debe contener partículas de carbón ni fibras vegetales.

UNIDAD DE MEDIDA:
Se medirá en metros cubico (m3).

[Link].10 ACERO CORRUGADO F'Y=4200 KG/CM2 GRADO 60 (unidad de medida: kg)

DESCRIPCION:
La partida comprende la habilitación de las barras de acero de refuerzo, de resistencia mínima a la
fluencia = 4,200 kg/cm2, corrugadas y deberán cumplir con las especificaciones de ASTM A – 215
y ASTM A –216.

PROCESO CONSTRUCTIVO:
Las barras de acero se cortarán, se doblarán y colocarán de acuerdo a las formas de dimensión
indicadas en los planos, todas las barras se doblarán en frío.

El refuerzo metálico deberá cumplir con las siguientes especificaciones:

El límite de fluencia será fy=4,200 Kg/cm2. Deberá cumplir con las normas del ASTM-A-675, ASTM-
A-616, ASTM-A-61, NOP- 1158.

Deberán ser varillas de acero estructural fabricados en Chimbote, Arequipa o similar, y serán
almacenadas en un lugar seco, aislado del suelo y protegido de la humedad, libre de tierra, suciedad,
aceite o grasa. Antes de su instalación el acero se limpiará quitándole las escamas laminadas, óxido
o cualquier sustancia extraña.

MATERIALES:
Los materiales que se proporcionen a la obra deberán contar con Certificación de Calidad del
fabricante y de preferencia contar con Certificación ISO 9000.

BARRAS DE REFUERZO:
Deberán cumplir con la más apropiada de las siguientes normas, según se establezca en los
planos del proyecto: AASHTO M-31 y ASTM A-706.

ALAMBRE Y MALLAS DE ALAMBRE:

Deberán cumplir con las siguientes normas AASHTO, según corresponda: M-32, M-55, M-221 y
M-225. Pesos teóricos de las barras de refuerzo. Para efectos de pago de las barras, se
considerarán los pesos unitarios que se indican en la Tabla siguiente:

EQUIPO:
Se requiere equipo idóneo para el corte y doblado de las barras de refuerzo. Si se autoriza el empleo
de soldadura, el Residente de Obra deberá disponer del equipo apropiado para dicha labor. Se
requieren, además, elementos que permitan asegurar correctamente el refuerzo en su posición, así
como herramientas menores. Al utilizar el acero de refuerzo, los operarios deben utilizar guantes de
protección. Los equipos idóneos para el corte y doblado de las barras de refuerzo no deberán
producir ruidos por encima de los permisibles o que afecten a la tranquilidad del personal de obra y
los pobladores del sector. El empleo de los equipos deberá contar con la autorización del Inspector.

REQUERIMIENTOS DE CONSTRUCCION:
Planos y despiece:
Antes de cortar el material a los tamaños indicados en los planos, el Residente de Obra deberá
verificar las listas de despiece y los diagramas de doblado. Si los planos no los muestran, las
listas y diagramas deberán ser preparados por el Residente de Obra para la aprobación del

Inspector de Obra, pero tal aprobación no exime a aquel de su responsabilidad por la exactitud
de los mismos.

Suministro y Almacenamiento:
Todo envío de acero de refuerzo que llegue al sitio de la obra o al lugar donde vaya a ser doblado,
deberá estar identificado con etiquetas en las cuales se indiquen la fábrica, el grado del acero y
el lote correspondiente.
El acero deberá ser almacenado en forma ordenada por encima del nivel del terreno, sobre
plataformas, largueros u otros soportes de material adecuado y deberá ser protegido, hasta donde
sea posible contra daños mecánicos y deterioro superficial, incluyendo los efectos de la
intemperie y ambientes corrosivos.
Se debe proteger el acero de refuerzo de los fenómenos atmosféricos, principalmente en zonas
con alta precipitación pluvial. En el caso de almacenamiento temporal, se evitará dañar, en la
medida de lo posible, la vegetación existente en el lugar, ya que su no protección podría originar
procesos erosivos del suelo.

DOBLAMIENTO:
Colocación y Amarre:

Al ser colocado en la obra y antes de producir el concreto, todo el acero de refuerzo deberá estar
libre de polvo, óxido en escamas, rebabas, pintura, aceite o cualquier otro material extraño que
pueda afectar adversamente la adherencia. Todo el mortero seco deberá ser quitado del acero.
Las varillas deberán ser colocadas con exactitud, de acuerdo con las indicaciones de los planos
y deberán ser aseguradas firmemente en las posiciones señaladas, de manera que no sufran
desplazamientos durante la colocación y fraguado del concreto. La posición del refuerzo dentro
de los encofrados deberá ser mantenida por medio de tirantes, bloques, soportes de metal,
espaciadores o cualquier otro soporte aprobado. Los bloques deberán ser de mortero de cemento
prefabricado, de calidad, forma y dimensiones aprobadas. Los soportes de metal que entren en
contacto con el concreto, deberán ser galvanizados. No se permitirá el uso de guijarros,
fragmentos de piedra o ladrillos quebrantados, tubería de metal o bloques de madera.
Las barras se deberán amarrar con alambre en todas las intersecciones, excepto en el caso de
espaciamientos menores de treinta centímetros (0.30 metros), en el cual se amarrarán
alternadamente. El alambre usado para el amarre deberá tener un diámetro equivalente de
1.5875 ó 2.032 mm. o su calibre equivalente. No se permitirá la soldadura de las intersecciones
de las barras de refuerzo.
Además, se deberán obtener los recubrimientos mínimos especificados en la última edición del
Código ACI-318.
Si el refuerzo de malla se suministra en rollos para uso en superficies planas, la malla deberá ser
enderezada en láminas planas, antes de su colocación.
El Inspector deberá revisar y aprobar el refuerzo de todas las partes de las estructuras, antes de
que el Residente inicie la colocación del concreto.

Traslapes y Uniones:
Los traslapes de las barras de refuerzo se efectuarán en los sitios mostrados en los planos o
donde lo indique el Inspector, debiendo ser localizados de acuerdo con las juntas del concreto.
El Residente podrá introducir traslapes y uniones adicionales, en sitios diferentes a los mostrados
en los planos, siempre y cuando dichas modificaciones sean aprobadas por el Inspector, los
traslapes y uniones en barras adyacentes queden alternados según lo exija éste.

En los traslapes, las barras deberán quedar colocadas en contacto entre sí, amarrándose con
alambre, de tal manera que mantengan la alineación y su espaciamiento dentro de las distancias
libres mínimas especificadas, en relación a las demás varillas y a las superficies del concreto.
El Residente de Obra, podrá reemplazar las uniones traslapadas por uniones soldadas
empleando soldadura que cumpla con las normas de la American Welding Society, (AWS) D1.4.
En tal caso, los soldadores y los procedimientos deberán ser precalificados por el Inspector de
acuerdo con los requisitos de la AWS y las juntas soldadas deberán ser revisadas
radiográficamente o por otro método no destructivo que esté sancionado por la práctica.
Las láminas de malla o parrillas de varillas se deberán traslapar entre sí suficientemente, para
mantener una resistencia uniforme y se deberán asegurar en los extremos y bordes. El traslape
de borde deberá ser como mínimo igual a un (1) espaciamiento en ancho.

Sustituciones:
La sustitución de las diferentes secciones de refuerzo sólo se podrá efectuar con autorización del
Inspector de Obra. En tal caso el acero sustituyente deberá tener un área y perímetro
equivalentes o mayores que el área y perímetro de diseño.

ACEPTACIÓN DE LOS TRABAJOS:

Controles:
Durante la ejecución de los trabajos, el Inspector adelantará los siguientes controles principales:
Verificar el estado y funcionamiento del equipo empleado por el Residente de Obra.
Solicitar al Residente de Obra copia certificada de los análisis químicos y pruebas físicas
realizadas por el fabricante a muestras representativas de cada suministro de barras de acero.
Comprobar que los materiales a utilizar cumplan con los requisitos de calidad exigidos por la
presente especificación.
Verificar que el corte, doblado y colocación del refuerzo se efectúen de acuerdo con los planos,
estas especificaciones y sus instrucciones.
Vigilar la regularidad del suministro del acero durante el período de ejecución de los trabajos.
Verificar que cuando se sustituya el refuerzo indicado en los planos, se utilice acero de área y
perímetro iguales o superiores a los de diseño. Efectuar las medidas correspondientes para el
pago del acero de refuerzo correctamente suministrado y colocado.

Calidad del acero:

Las barras y mallas de refuerzo deberán ser ensayadas en la fábrica y sus resultados deberán
satisfacer los requerimientos de las normas respectivas de la AASHTO o ASTM correspondientes.
El Residente de Obra deberá suministrar al Inspector una copia certificada de los resultados de
los análisis químicos y pruebas físicas realizadas por el fabricante para el lote correspondiente a
cada envío de refuerzo a la obra. En caso de que el Residente de Obra no cumpla este requisito,
el Inspector ordenará a expensas del Residente, la ejecución de todos los ensayos que considere
necesarios sobre el refuerzo antes de aceptar su utilización.
Las varillas que tengan fisuras o hendiduras en los puntos de flexión, serán rechazadas.

Calidad del producto terminado:

Se aceptarán las siguientes tolerancias en la colocación del acero de refuerzo:
Desviación en el espesor de recubrimiento: .
o Con recubrimiento menor o igual a cinco centímetros ( 5 cm) 10 mm.
o Con recubrimiento superior a cinco centímetros (> 5 cm) 10 mm.

Área:
o No se permitirá la colocación de acero con áreas y perímetros inferiores a los de diseño. .

o Todo defecto de calidad o de instalación que exceda las tolerancias de esta especificación,
deberá ser corregido por el Residente de Obra, de acuerdo con procedimientos aceptados
por el Inspector y a plena satisfacción de éste.

UNIDAD DE MEDIDA:
La unidad de medida será el kilogramo (kg) aproximado al décimo de kilogramo, de acero de
refuerzo para estructuras de concreto, realmente suministrado y colocado en obra, debidamente
aceptado por el Inspector de Obra. La medida no incluye el peso de soportes separados, soportes
de alambre o elementos similares utilizados para mantener el refuerzo en su sitio, ni los empalmes
adicionales a los indicados en los planos.

[Link].11 ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²).

DESCRIPCIÓN:
Constituye los trabajos de habilitación y montaje de la madera o similar, utilizada para la ejecución
de los encofrados de los elementos de concreto como: Captaciones, reservorios, PTAP, tanques
cisternas, tanques elevados, pases aéreos, cajas de válvulas, etc; que constituyen el sistema de
agua y disposición de excretas de Kitepampani.
Los encofrados se usarán donde sean necesarios para la contención del concreto fresco hasta
obtener las formas respectivas indicadas en los planos. Estos deberán tener la capacidad suficiente
para resistir la presión resultante de la colocación y vibrado del concreto, y la suficiente rigidez para
mantener las tolerancias especificadas.

MÉTODOS DE CONSTRUCCIÓN:
El diseño y seguridad de las estructuras provisionales como son los encofrados será de
responsabilidad única del Residente de Obra. Se deberá cumplir con la norma ACI – 347.

El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por su propio
peso; el peso y el empuje del concreto de una sobrecarga de llenado no inferior de 200 kg/cm2.

La deformación máxima entre elementos de soportes deberá ser menor a 1/240 de la luz entre los
miembros estructurales.
Las juntas de unión serán calafateadas, a fin de evitar la fuga de la lechada de cemento y evitar la
formación de rebabas.

Los encofrados serán convenientemente humedecidos antes de depositar el concreto y sus

superficies interiores estarán debidamente lubricadas para evitar la adherencia del concreto.
Previamente deberá verificarse la absoluta limpieza de los mismos eliminando las basuras.

Antes de efectuar los vaciados de concreto, el Residente verificará los encofrados con el fin de
aprobarlos, prestando especial atención al recubrimiento del acero de refuerzo, los amarres y los
arriostres.
Los encofrados no podrán retirarse antes de los siguientes plazos:

Costados de muros y losas :24 horas.

Losas :14 días.

Muros y sardineles :24 horas.

En el caso de usar acelerantes de fragua, los plazos podrán reducirse de acuerdo al tipo y proporción
del acelerante que se emplee o se fijará de acuerdo a las pruebas de resistencia. Todo encofrado
para volver a ser usado, no deberá presentar alabeos ni deformaciones y deberá ser limpiado
cuidadosamente antes de ser colocado nuevamente.
Los encofrados de superficies no visibles pueden ser construidos con madera en bruto, mientras
que la superficie visible será hecha de madera laminada, planchas duras de fibras prensadas,
madera machihembrada, aparejada y cepillada o metálica.

Materiales:
Se podrá emplear madera o metal. La madera a usarse deberá estar libre de defectos, tales como
nudos, desviaciones de las fibras, rajaduras, alabeos, etc. que disminuyan su resistencia. Se usarán
como elementos de fijación pernos, clavos, grapas o alambres.

MÉTODOS DE MEDICIÓN:
La unidad de medida es el metro cuadrado (M2), se medirá el área efectiva de contacto del encofrado
con el concreto, multiplicando la longitud por la altura, o empleando fórmulas especiales para las
áreas irregulares. Deberá concordar con lo señalado en los planos.

FORMA DE PAGO DE LA PARTIDA:

El precio unitario contratado de la partida incluye todos los desembolsos por concepto de la
implementación de la señalización temporal de seguridad necesaria para la protección conforme la
ejecución de los trabajos. El costo incluirá asimismo todo concepto relativo a los gastos relacionados
que pudieran resultar de su implementación.

[Link].12 CONCRETO F'C=210 KG/CM2 PARA CAPTACION (unidad de medida: m³)

DEFINICIÓN DE LA PARTIDA
Comprende la fabricación de concreto f’c = 175 kg/cm2, f’c = 210 kg/cm2 o f’c = 280 kg/cm2,
compuestos de cemento Portland, agregados finos, agregados gruesos y agua, con o sin adición de
piedra mediana o grande, preparados y construidos de acuerdo con estas especificaciones en los
elementos y en la forma, dimensiones y clases indicadas en los planos.

El concreto a usarse debe estar dosificado de manera que alcance a los 28 días de fraguado y
curado, una resistencia a la compresión de f’c = 175 kg/cm2, f’c = 210 kg/cm2 o f’c = 280 kg/cm2,
según sea el caso y probados en especímenes normales de 6” de diámetro x 12” de alto y deberá
de cumplir con las normas ASTM – C172. El concreto debe tener la suficiente fluidez a fin de que no
se produzcan segregaciones de sus elementos al momento de colocarse en obra.

El Contratista someterá a la aprobación de la Supervisión los métodos y medios que propone utilizar
para el transporte y colocación del concreto. El concreto a ser usado en la obra, en ningún caso
tendrá más de 30 minutos entre su preparación y colocación.

PROCESO CONSTRUCTIVO:
dosificación y mezcla:

La dosificación del concreto se realizará en base a un diseño de mezcla definido por el Residente y
aprobado por el Inspector, en donde se indique la proporción de los materiales.
El concreto deberá ser mezclado en cantidades solamente para su uso inmediato, no será permitido
retemplar el concreto añadiendo agua, ni por otros medios. El mezclado se ejecutará con mezcladora
de tambor de capacidad suficiente según la magnitud del vaciado. No será permitido realizar el
mezclado a mano.
El proceso de carga para la fabricación del concreto se iniciará echando un 10% del agua, luego el
cemento, la arena y la grava en el orden indicado y finalmente se completará el agua restante.
El tiempo de mezclado de todos los componentes será como mínimo de 1.5 minutos por tanda de
1.5 metros cúbicos ó menores.

Transporte del concreto:

El concreto deberá ser transportado al sitio de colocación tan pronto como sea posible, empleando
métodos que impidan o prevengan los fenómenos de segregación, exudación, evaporación del agua
o intrusión de cuerpos extraños en la masa.

Colocación y compactación:
Antes de realizar el vertido de la mezcla, previamente se deberá regar ligeramente la base y paredes
de la zanja a fin de evitar la absorción de agua del concreto.

En ningún caso se tolerará la colocación en obra, de concretos que acusen principios de fraguado o
presenten cualquier tipo de alteración. Como norma general, desde que se termina el amasado del
concreto hasta el momento de su puesta en obra, no deberá transcurrir más de 30 minutos.

La colocación de la mezcla en el caso de concreto ciclópeo se hará de tal manera que el concreto
envuelva las piedras evitando que éstas hagan contacto unas a otras.

La compactación se realizará por vibración interna, recomendándose que la duración de la misma

no sobrepase los 30 segundos. La vibración se hará lo más uniforme posible tanto en la planta como
en el perfil de manera sistemática, distribuyendo los puntos de vibrado de tal forma que el área de
acción de cada posición recubra parcialmente la adyacente. También se cuidará de colocar el
vibrador a una distancia prudente del encofrado a fin de no deformarlo, y al mismo tiempo evitar las
cangrejeras. Se recomienda el uso de vibradores de aguja.

Acabado de las superficies del concreto:

Inmediatamente después del retiro de los encofrados, todo alambre o dispositivo de metal que
sobresalga usado para sujetar los encofrados y que pasa a través del cuerpo del concreto, deberá
ser quitado o cortado hasta por lo menos dos centímetros debajo de la superficie del mismo. Los
rebordes del mortero y todas las irregularidades causadas por las juntas de los encofrados deberán
ser eliminados.

La existencia de zonas excesivamente porosas puede ser a juicio del Inspector, causa para el
rechazo de una estructura.

Todas las juntas de expansión o construcción en la obra terminada deberán ser cuidadosamente
acabadas y exentas de todo mortero.

Curado:
Todo concreto será curado por un período no menor de 7 días consecutivos, mediante un método
aprobado o combinación de métodos aplicable a las condiciones locales. El Residente deberá tener
todo el equipo necesario para el curado o protección del concreto disponible y listo para su empleo
antes de empezar el vaciado del mismo. El sistema de curado que se usará deberá ser aprobado
por el Inspector y será aplicado inmediatamente después del vaciado a fin de evitar agrietamientos,
resquebrajamiento y pérdidas de humedad del concreto.

Pruebas de control de calidad:

El concreto fresco se verificará mediante la prueba de Slump test o asentamiento (norma ASTM
C143), con cierta frecuencia durante el proceso de llenado del concreto, siendo recomendable una
prueba cada hora como mínimo. Se harán las correcciones en la dosificación en caso que no
cumplan con el Slump especificado.

En concreto endurecido se harán pruebas de resistencia a la compresión (norma ASTM C-39) con
testigos cilíndricos estándares tomados en obra de acuerdo a las especificaciones ASTM C-31. Se
tomarán como mínimo 9 testigos por cada llenado y la rotura de testigos de 7, 14, y 28 días de edad
se hará en laboratorio considerándose el promedio de cada grupo como resistencia última de la
pieza. Esta resistencia no podrá ser menor que la exigida en el Proyecto.

En el peor de los casos, cuando la producción y colocación diaria de concreto en obra sea de poca
magnitud, se tomará como mínimo 4 testigos para ser sometidos a las pruebas antes indicadas.

Los ensayos serán efectuados por un laboratorio independiente y aprobado por el Inspector.
Materiales:
a) Cemento:
Se usará el cemento Portland Tipo I regido por las normas ASTM C-150 ó las normas
técnicas nacionales ITINTEC 334.009. Será originario de fábricas aprobadas, despachado
únicamente en sacos o bolsas sellados de marca.

En todo caso, el cemento deberá ser aceptado solamente con aprobación expresa del
Inspector, que se basará en los certificados de ensayos emanados de laboratorios
reconocidos.

Se tendrá cuidado en su almacenaje, protegiéndolo de la humedad, arrumando sobre

entablado hasta una altura máxima de diez bolsas. Además, se seleccionará el almacenaje
de acuerdo a las fechas de envío de cada lote a fin de lograr su uso oportuno. El cemento
deberá encontrarse fresco y no tendrá un almacenaje mayor a tres meses.

Cemento pasado o recuperado de la limpieza de los sacos o bolsas no deberá ser usado en
la obra.

b) Aditivos:
El uso de aditivos deberá ser previamente aprobado por el Inspector. Todos los aditivos
deberán ser medidos con una tolerancia de 3% en más o menos, antes de echarlo a la
mezcladora.

c) Agregados:
Los agregados deberán cumplir con los requisitos establecidos en la norma ASTM C-33,
haciendo una excepción a los agregados que aunque no cumplan con estas normas, hayan
demostrado por pruebas especiales o en el servicio real, que producen buenos concretos. .

Agregado Fino:
Deberá ser arena natural, limpio; de granos duros, fuertes y resistentes. Libre de sustancias
perjudiciales que no excedan los siguientes valores:

- Material que pasa la malla Nº 200 3%

- Carbón y lignito 1%
- Total de otras sustancias deletéreas
- (Álcalis, mica, turba, partículas blandas y escamosas, etc.) 1%
- El módulo de fineza no será menor de 2.30 ni mayor de 3.10.
La gradación recomendada será la siguiente:

Agregado grueso:
Deberá ser grava o piedra triturada, químicamente estable, resistente y durable, libre de
materias orgánicas y extrañas adheridas a su superficie. Deberá cumplir los siguientes
requisitos:

- Material que pasa la malla Nº 200 1 % máx.

- Fragmentos suaves 5 % máx.
- Carbón y lignito 1 % máx.
- Terrones de arcilla 0.25% máx.
- Abrasión en la máquina Los Ángeles 40% máx.
La gradación recomendable será la siguiente:

MALLA FRACCIÓN

2 ½” 2-1 1 1/2" - 3/4" 2 - N°4 1 1/2" - 1 – Nº 4 3/4"- N°4 1/2" -

4 N°4
2½ 90 - 100 100 100 100 100 100 100
2 35 - 70 90 - 100 100 95 - 100 100 100 100
1½ 0 - 15 35 - 70 90 - 100 -.- 95 - 100 100 100
1 -.- 0 - 15 20 - 55 35 - 70 -.- 95 - 100 100

3/4 0-5 -.- 0 - 15 -.- 35 - 70 -.- 90 - 100 100

-.- 0-5 -.- 10 - 30 -.- 25 - 60 -.- 90 - 100
3/8 -.- -.- 0-5 -.- 10 - 30 -.- 20 - 55 40 - 70
N°4 -.- -.- -.- 0-5 0-5 0 - 10 0 - 10 0 - 15
N°8 -.- -.- -.- — —— --- 0-5 0-5 0-5

d) Agua

Para el curado del concreto el agua no deberá tener un PH más bajo de 5. El agua que se
emplea para mezcla y curado del concreto estará limpia y libre de cantidades dañinas de
sales, aceites, ácidos, álcalis, materia orgánica o mineral y otras impurezas que, en la opinión
del SUPERVISOR, puedan reducir la resistencia, durabilidad o calidad del concreto.
El agua no contendrá más de 250 ppm. Del Ion cloro, ni más de 250 ppm. De sales de sulfato
expresados como SO4. La mezcla no contendrá más de 500 mg. de Ion cloro por litro de
agua, incluyendo todos los componentes de la mezcla, ni más 500 mg de sulfatos expresados
como SO4 incluyendo todos los componentes de la mezcla, con excepción de los sulfatos
del cemento.
La cantidad total de sales solubles del agua no excederán de 1 500 ppm., las sales en
suspensión no excederán de 1 000 ppm. y las sales de magnesio, expresadas como Mg, no
excederán de 150 ppm.
Aditivo
El uso de aditivos en el concreto, tales como aceleradores, endurecedores, productos para
incorporación de aire, etc. pueden ser permitidos o requeridos por el SUPERVISOR, cuando
su empleo se justifique en la obra. En cada caso será necesario que el SUPERVISOR indique
la cantidad y tipo de aditivos que deben ser usados.
El Residente someterá muestras de los aditivos propuestos para la aprobación
del SUPERVISOR. El SUPERVISOR puede solicitar pruebas de estas muestras en cualquier
momento durante la ejecución de la obra.
Cuando se requiera o se permita los usos de aditivos, éstos cumplirán con las normas
apropiadas, como, por ejemplo:
. Aditivos incorporadores de aire ASTM- 260
. Aditivos aceleradores, retardadores o reducidores de agua ASTM-494

Los aditivos tendrán la misma composición y se emplearán con las proporciones señaladas
en el diseño de mezclas. No se permitirá el empleo de Aditivos que contengan Cloruro de
Calcio en zonas en donde se embeban galvanizados o aluminio.

Equipos:
Herramientas manuales,
Mezcladora de concreto de 9-11 p3,
Andamio metálico,
Vibrador de concreto de 4 HP

Controles técnicos y de ejecución

Los trabajos de concreto se ejecutarán de conformidad a las Especificaciones Técnicas,

establecidas por los siguientes códigos y normas:

• Norma Técnica de Edificación NT- E 060

• Norma Técnica de Edificación NT-E 030
• Reglamento Nacional de Construcciones
• ACI 318-95 Building Code Requeriments
• American Standard Testing Materials ASTM.

La calidad del concreto cumplirá con los requisitos de resistencia a la rotura (fe) especificada, y
durabilidades establecidas en los planos.
La resistencia especificada a la rotura a la compresión, en MPa., se determinará por medio de
ensayos de cilindros Standard de 15 x 30 cm., fabricados y ensayados de acuerdo con la norma
ASTM C39, a los 7 y 28 días de edad. El número de muestras deberá ser fijado por el SUPERVISOR.

Aceptación de los trabajos

Los trabajos serán aprobados por el supervisor o Inspector de obra, quien dará la conformidad de la
ejecución de la partida conforme a las especificaciones técnicas.

FORMA DE PAGO DE LA PARTIDA:

El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].13 TARRAJEO INT. C/IMPERMEAB. E=1.5CM MEZCLA 1:2 (unidad de medida: m²)

DESCRIPCION:

A fin de que las aguas captadas y/o almacenadas en las distintas obras de arte no pasen por
filtración, capilaridad u otro proceso hacia los exteriores y los deteriore, se impermeabilizará las
superficies de concreto expuestas al agua, tanto de la losa de fondo como de las paredes laterales,
con una mezcla que contenga aditivo impermeabilizante.

PROCESO CONSTRUCTIVO:

Preparación de la Superficie:

Las superficies de concreto deben rascarse, limpiarse y humedecerse antes de aplicar el concreto.

Procedimientos de Ejecución:

Se debe controlar la verticalidad del acabado con plomada de albañil. Deben emplearse reglas de
madera bien perfiladas que se correrán sobre las cintas guía, comprimiendo la mezcla contra el
paramento a fin de lograr una mayor compactación, debe lograrse una superficie pareja, plana.

A fin de evitar las filtraciones, se usará aditivo impermeabilizante en polvo, de manera que se
asegure la impermeabilidad del concreto o mortero del buzón, así mismo evitar las formaciones
musgosas y fungosas que deterioran el concreto. Se mezclará una bolsa de un kilo de
impermeabilizante por cada bolsa de cemento, y luego se añadirán los demás componentes del
concreto o mortero; es importante mezclar bien el material seco antes de agregar el agua. Para
preparar el mortero se recomienda que la mezcla sea una bolsa de cemento por 4 ó 5 de arena y un
kilo de impermeabilizante en polvo. El espesor de la mezcla a colocar será de 1.5 centímetros.

Pañeteado:

Las superficies de los elementos estructurales que no garanticen una buena adherencia del tarrajeo,
recibirán un pañeteado con mortero de cemento y arena gruesa en proporción de 1:3, que será
arrojado con fuerza para asegurar un buen agarre, dejando el acabado rugoso para recibir el tarrajeo
final.

Terminado:

El espesor mínimo del tarrajeo será de un centímetro y el máximo de 1.5 centímetros. La superficie
final tendrá un buen aspecto, no debe distinguirse la ubicación de las cintas, ni huellas de aplicación
de la paleta ni ningún otro defecto que desmejore el correcto acabado de las superficies.

UNIDAD DE MEDIDA:

La unidad de medida es el metro cuadrado (M2), se medirá el área efectiva de contacto del encofrado
con el concreto, multiplicando la longitud por la altura, o empleando fórmulas especiales para las
áreas irregulares. Deberá concordar con lo señalado en los planos.

FORMA DE PAGO:

[Link].14 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

DESCRIPCIÓN
Estas partidas comprenden los diferentes tipos de tarrejeos en los ambientes exteriores, compuestos
de cemento portland, agregados finos y agua, preparados y construidos de acuerdo al R.N.C. y las
Normas Técnicas Vigentes y las complementadas por esta especificación.

MATERIALES
Se empleará:
Cemento portland tipo IP, arena fina y agua.

METODOS DE CONSTRUCCION

Preparación de la Superficie:
Las superficies de concreto y ladrillo deben rascarse, limpiarse y humedecerse antes de aplicar el
concreto. Se verificarán que todas las instalaciones, redes y accesorios necesarios ya estén
colocados antes de proceder al tarrajeado. Igualmente deben quedar convenientemente protegidas
para evitar el ingreso de agua o mortero dentro de los ductos, cajas, etc.

Procedimientos de Ejecución:
Se deberán colocar cintas de mortero de concreto, la mezcla será en proporción 1:4 (cemento –
arena), las cintas quedarán espaciadas a un máximo de 1.50 metros. Se comenzará del lugar más
cercano a las esquinas. Se debe controlar la verticalidad de estas cintas con plomada de albañil.
Las cintas deben sobresalir al espesor máximo del tarrajeo.
Deben emplearse reglas de madera bien perfiladas que se correrán sobre las cintas guía,
comprimiendo la mezcla contra el paramento a fin de lograr una mayor compactación, debe lograrse
una superficie pareja, plana.

Pañeteado:
Las superficies de los elementos estructurales que no garanticen una buena adherencia del tarrajeo,
recibirán un pañeteado con mortero de cemento y arena gruesa en proporción de 1:4, que será
arrojado con fuerza para asegurar un buen agarre, dejando el acabado rugoso para recibir el tarrajeo
final.

Curado:
La mezcla se preparará en la proporción de 1:4 (cemento – arena fina). En caso de disponer de cal
apropiada, la mezcla será proporcionada en volumen seco de una parte de cemento media parte de
cal y cinco partes de arena fina a la que se añadirá la cantidad máxima de agua que mantenga la
trabajabilidad y docilidad del mortero. Se preparará cada vez una cantidad de mezcla que pueda ser
empleada en el lapso máximo de una hora.

Terminado:
El espesor mínimo del tarrajeo será de un centímetro y el máximo de 1.5 centímetros. La superficie
final tendrá un buen aspecto, no debe distinguirse la ubicación de las cintas, ni huellas de aplicación
de la paleta ni ningún otro defecto que desmejore el correcto acabado del muro. El terminado final
deberá quedar listo para recibir la pintura.
Tarrajeo Primario:
Este tipo de tarrajeo se ejecutará como base para recibir el acabado, El procedimiento a seguir es
similar al anteriormente descrito con la diferencia que deberá acabarse con llana de metal para que
la superficie quede completamente lisa y lista para recibir el tarrajeo fino.
Tarrajeo de Elementos de Concreto:
En el caso de que los elementos de concreto vaciado presenten defectos de mayor cuantía en a la
superficie después del desencofrado, se les aplicará un tarrajeo similar al indicado para los muros
de albañilería.

En primer lugar, se procederá a picar la superficie, evitando que el concreto se endurezca e impida
un buen trabajo, luego se deberá salpicar con fuerza un mortero de cemento y arena gruesa en
proporción 1:1 para dar mayor adherencia, tarrajeando luego de la misma manera como se indicó
para el tarrajeo de muros.
Si fuera necesario dar un espesor mayor a la capa del tarrajeo, se procederá a colocar una malla
tipo “gallinero” sujetándola con clavos de acero y separándola en forma apropiada de la superficie
del concreto para que quede bien envuelta en el mortero. El tarrajeo una vez seco debe tener una
textura y tonalidad similar a la de las demás superficies.

MEDICIÓN DE LA PARTIDA:

FORMA DE PAGO:

[Link].15 PINTURA EN EXTERIORES (unidad de medida: m²)

DESCRIPCION:
Es el acabado exterior que se le da a la estructura. Comprende la realización de acabado final de la
estructura, donde se pintará primero con una base y una vez seco esta se procederá a pintar con el
imprimante para luego realizar el pintado con pintura esmalte, que resista el intemperismo.

MODO DE EJECUCION:
La superficie a pintar es el exterior. Antes del pintado se debe de hacer una limpieza de las
superficies, librándolo del polvo y de materiales que puedan impedir la adherencia de la pintura.

ESMALTE SINTETICO:
Se usará pintura esmalte de primera calidad en el mercado y de marca de reconocido prestigio, del
color indicado en planos.

COLOR:
La selección será hecha oportunamente por el ejecutor y el inspector de obra y las muestras deberán
presentarse por el ejecutor, al pie del sitio que va a pintarse y a la luz del propio ambiente en una
superficie de 0.50 x 0.50 m., tantas veces como sea necesario hasta lograr conformidad.

ACEPTACION:
Se rechazará el esmalte que no cumpla las características y calidad establecidas.

PREPARACION DE LA SUPERFICIE:

RASQUETEO:
Se realizará retirando totalmente la pintura existente, igualmente imperfecciones, rebabas, y todo
resto de óxido.

LIJADO:
Se realizará inmediatamente luego del rasqueteo, en la totalidad de los elementos y con una
escobilla de fierro inicialmente y lija de fierro fina después.

LIMPIEZA:
Se realizará después del lijado de los elementos para dejar limpio el área a pintar. La pintura
deberá aplicarse inmediatamente después del proceso de limpieza para evitar la oxidación de los
elementos y de marca de reconocido prestigio, del color indicado en planos.

METODO DE MEDICION
La pintura aplicada en la superficie de la estructura se medirá por metro cuadrado(m2).

CONDICIONES DE PAGO
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].16 FILTRO DE GRAVA GRUESA (unidad de medida:m³)

DESCRIPCION:
Consiste en un volumen de grava colocada antes del ingreso a la cámara húmeda y que tiene la
finalidad de distribuir adecuadamente el recurso hídrico, además de impedir que sólidos ingresen a
la cámara húmeda.

METODO DE EJECUCION:
Comprende el agregado selecto de diámetro variado que se utilizará como filtro del agua proveniente
del manante y que ingresará a la captación, tiene como finalidad permitir el paso del agua hacia la
caja de la captación a través de los lloradores, e impedir el lavado de los materiales finos del
manante. El material se colocará en capas de 0.15 mts, a fin de conseguir una adecuada distribución
del material filtrante.

UNIDAD DE MEDIDA:
Se medirá por metro cúbico de material filtrante colocado en su posición final.

[Link].17 ACCESORIOS DE TUB. CONDUCCION (unidad de medida: und)

DESCRIPCION

Consiste en el suministro e instalación de todo tipo de accesorios, tales como válvulas, uniones
universales, UPRs, Niples, codos, reducciones, TEEs, etc., ya sean estas de fierro galvanizado
HDPE o de PVC, las que están debidamente indicadas en los planos hidráulicos correspondientes,
las mismas se instalaran en las cámaras secas de las captaciones, cámaras de distribución de
caudales, cámaras de reunión, cámaras rompe presiones, reservorios, tanques elevados, etc.

METODO DE EJECUCION
Una vez culminada con el tarrajeo interior de las cajas de válvulas y colocado las tapas metálicas,
se procederá con la instalación de los accesorios, las mismas deberán ser instaladas por personal
entendido en la materia (gasfiteros).
Según sea el tipo de accesorio a instalar, para el caso de los accesorios con rosca, deberá aplicarse
correctamente la cinta teflón y sello (formador de empaquetadura), para el caso de uniones rígidas,
se deberá utilizar pegamentos según el diámetro de la tubería.

METODO DE MEDICION
El computo de la partida será medido por unidad (Und.).

BASES DE PAGO
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].18 EXCAVACION DE ZANJA P/INST. SANITARIA (unidad de medida: m3.)

DESCRIPCIÓN
Comprende los trabajos necesarios consistentes en la eliminación o extracción de material para la
cimentación y otras obras

PROCESO DE EJECUCIÓN
Estas excavaciones serán ejecutadas de acuerdo a lo indicado en los planos respectivos. Los
materiales removidos de la excavación, así como los desmontes deberán extenderse hacia la zona
exterior a una distancia prudente evitando montículos que pueden deslizarse hacia el interior de la
estructura.
Se protegerá las excavaciones. de ser necesario, mediante tablas estacadas entibadas, etc.,
mientras sea necesario para mantener los taludes convenientes.

METODOLOGÍA DE MEDICION
La unidad de medida será el m3.

UNIDAD DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].19 CERCO PERIMÉTRICO DE PROTECCIÓN

[Link].19.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida:m²)

Similar a la partida [Link].3.

[Link].19.2 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida:m²)

Similar a la partida [Link].4.

[Link].19.3 EXCAVACION MANUAL DE TERRENO (unidad de medida:m³)

Similar a la partida [Link].5.

[Link].19.4 CIMIENTOS DE PARANTES MEZCLA 1:10 +30% P.G. (unidad de medida: m³)

DESCRIPCION DE LOS TRABAJOS.

Consiste en verter el concreto en las zanjas excavadas para los cimientos corridos en forma
continua, previamente debe haberse regado, tanto las paredes como el fondo a fin de que el terreno
no absorba el agua del concreto; primero se verterá una capa de por lo menos 10 cm. de espesor,
pudiendo agregarse piedra desplazadora con una dimensión máxima de 8" y en una proporción no
mayor de 30% del volumen del cimiento; la piedra tiene que quedar completamente recubierta con
concreto, no debiendo tener ningún punto de contacto entre las piedras.
La parte superior de los cimientos debe quedar plana y rugosa, se curará el concreto vertiendo agua
en prudente cantidad.

MATERIALES
Los materiales a usar en la fabricación del concreto serán: cemento y hormigón con una proporción
o dosificación especificada en planos. El mezclado de los materiales del concreto, se efectuará con
mezcladoras mecánicas

MÉTODO DE EJECUCIÓN

Preparación del Sitio

Se cuidará la verticalidad de las paredes de las zanjas.
Se humedecerá la zanja antes de verter el concreto y se mantendrá limpio el fondo.
En caso de emplearse encofrados, se armarán con el debido cuidado, y se tomarán los mismos
cuidados que en el caso anterior.

Procedimiento constructivo
Antes de proceder el vaciado de los cimientos, deberá recabarse la autorización del Ingeniero
Inspector y/o Supervisor.

Mezclado
Se deberá usar mezcladoras mecánicas, las que serán usadas de acuerdo con su capacidad
máxima y a la velocidad especificado por su fabricante; los materiales llegarán a formar una masa
uniforme en el tiempo de mezclado; y la descarga de la mezcladora no produzca segregación en el
concreto.

No se permitirá el remezclado del concreto que ha endurecido. No se permitirá que el concreto sea
descargado antes de cumplir el tiempo de mezclado y una vez iniciada la descarga la mezcladora
no podrá volver a cargarse antes de finalizada.
El tambor de mezcladora deberá estar limpio; así como todo el equipo de mezclado. Se limpiará al
finalizar la jornada de trabajo y cada vez que deje de funcionar por 30'.

Colocación
Previamente a la colocación del concreto, las formas deberán haber sido limpiadas de todo material
extraño.
El concreto deberá ser vaciado en forma continua y no debiendo ser colocada en grandes cantidades
en un solo punto para luego ser extendidos, ni debiendo fluir innecesariamente.
Si en caso de emergencia es necesario, para la colocación del concreto antes de completar una
sección, se colocarán llaves de unión adecuadas como lo disponga el Ingeniero Supervisor y la junta
de construcción deberá ser tratada de acuerdo a los procedimientos constructivos.

Consolidación
Toda consolidación del concreto se efectuará por vibración en inmersión. En el proceso de
compactación del concreto se tratará de lograr máxima densidad, uniformidad de la masa, mínimo
contenido de aire atrapado.
El vibrado no deberá prolongarse en un solo punto, recomendándose un tiempo de 8 - 15 segundos
cada 30 cm. a 75 cm.

Curado
El curado se iniciará tan pronto como el concreto haya endurecido lo suficiente como para que su
superficie no resulte afectada por el procedimiento empleado, el curado se hará mediante el regado
permanente durante 7 días y de considerarlo se podrá emplear un sistema de aditivo curadores de
concreto.

Ensayos de Resistencia
Se tomarán muestras del concreto de acuerdo a las Normas ASTM-C – 172, para ser sometidas a
las pruebas de compresión de acuerdo a las Normas ASTM- C – 39, las probetas serán curadas
antes del ensayo según Normas ASTM- C – 31.
El número de ensayo de resistencia en comprensión de cada clase de concreto, deberá ser el
siguiente:
El número de ensayo será no menos de 2 muestras por día de concreto llenado.
El número de ensayo será no menos de 2 muestras por cada 50 m3 de concreto colocado.
El número de ensayo será no menos de 2 muestras por cada 500 m2 de área de concreto depositado

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

El Ingeniero Residente y el Supervisor de Obra deben verificar que los materiales e insumos se
ciñan a las dimensiones y diseños previstos para cada caso.

METODO DE MEDICIÓN.
Se medirá por metro cubico (m3); ejecutada y terminada de acuerdo con las presentes
especificaciones; el trabajo deberá contar con la conformidad y aceptación del Ing. Supervisor.

BASES DE PAGO.
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].19.5 CERCO METALICO CON MALLA DE ALAMBRE GALVANIZADA (unidad de

medida: m)

DESCRIPCION DE LOS TRABAJOS

Esta partida comprende la colocación de mallas de refuerzo. Las mallas de refuerzo serán
electrosoldadas y se componen de barras de acero negro o inoxidable, liso o corrugado, laminado
en frio, longitudinal y transversal, que se cruzan en forma rectangular, estando las mismas soldadas
en todas sus intersecciones, llegando listas para ser instaladas en obra.
Junta vertical para fachadas, paredes y techos compuestos de dos perfiles de acero galvanizado pre
perforado y de un elemento pasante flexible intercambiable que permite absorber amplios
movimientos multidireccionales. Especialmente adaptada para la aplicación de capas de
preparación. De acuerdo al Expediente Técnico, sin que esto exima al Contratista de su
responsabilidad posterior.
Las mallas tendrán una altura de 1.55 m más 0.21 m de alambre de púas y una longitud de 2 m de
largo cada paño, e irán soldadas por tubos de 2¨ de diámetro, el cual rodeará toda la malla. Los
diferentes paños irán unidos por una barra intermedia de 1.55 m de longitud, que se apoya sobre el
muro de contención y tres tubos de acero en horizontal de 0.10 m de longitud y al igual que todos
los demás tubos de acero de 2¨ de diámetro, con los que se unen paños sucesivos.

Materiales
 Malla de alambre galvanizado. N°10
 Tubería F°G° D=2”
 Cerrojo tipo picaporte incluido accesorios.

Modo de ejecución de la partida

 Alcance:
El Contratista deberá tener en consideración: o Lineamientos generales y particulares.
Limpieza.
Excavación manual.
Concreto pobre.
Suministro y amarre del acero de refuerzo.
Suministro y vaciado del concreto 3000 psi.

Construcción de los pilotines en concreto de 3000 psi.

Construcción de la viga de coronación para cerramientos mayores o iguales a 2.5 m.
Suministro e instalación de tubos galvanizados tipo estructural, ángulos, platinas longitudinales,
platinas de refuerzo, soldadura, etc.
Suministro e instalación de malla eslabonada, para los módulos o paneles superiores de la malla
contra impacto de altura 5.0 m. o Varillas ¾” módulos contra impacto.
Anticorrosivo a base de zinc.
Barrera epóxica.
Suministro y pintura del cerramiento, con dos (2) manos de esmalte alquímico para exteriores.
Mano de obra. o Equipos y herramientas.

Equipos
 Herramientas manuales Modo de ejecución de la partida
 Alcance: El Contratista deberá tener en consideración: o Lineamientos generales y particulares. o
Limpieza. o Excavación manual. o Concreto pobre. o Suministro y amarre del acero de refuerzo.
 Parales Fabricados en tubería redonda estructural galvanizada en caliente de 2” cal 2.5 mm, para
los tres (3) cerramientos descritos en los planos de detalle; con tapones roscados galvanizados de
2”, soldados en el extremo superior, con electrodo revestido E-6013 de 1/8” de filete en contorno
convexo. El ancho de filete será mínimo de ¼”. El espesor de capa de zinc será de 80 de micras
(μm), como mínimo.
 Instalación parales cerramiento H = 2.50m Se deben fundir en pilotines de concreto a 175 de
acuerdo al detalle. Los parales deben estar aplomados en todas sus coordenadas en el momento
de la instalación de los paneles en malla eslabonada.
 Acabado superficial El procedimiento de acabado final en el cerramiento debe cumplir los requisitos
descritos a continuación: o Limpieza mecánica de la superficie

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

La partida será revisada y verificada previamente por la supervisión de obra en concordancia con el
ejecutor a fin de garantizar la calidad de ésta. De no estar conforme no se permitirá la ejecución de
dicha partida, hasta que el ejecutor tome las medidas correctivas y cuente con la autorización
expresa del supervisor.

METODO DE MEDICIÓN:

El método de METODO DE MEDICIÓN de esta partida se realizará por metro lineal (ml), de acuerdo
a los metrados y presupuesto de proyecto.

CONDICIONES DE PAGO

[Link].19.6 PUERTA DE MALLA METALICA EN CERCO PERIMETRICO (unidad de

medida:und)

DESCRIPCION:
Es una estructura de seguridad, el que impide el ingreso de animales al área de la estructura
hidráulica. Asimismo, es un elemento que garantiza la limpieza del mismo.

METODO DE EJECUCION:
La dimensión de la puerta es 0.80X1.60 mts., y consta básicamente por un de perfil metálico angular
1”x1”x1/8” y malla F°G° n°12 de 2” de cocadas. Los materiales a utilizar debiendo cumplir con los
requerimientos de calidad y durabilidad. Las puertas deberán ser pre fabricadas y llevadas a pie de
obra solamente para su colocación. El costo incluye la colocación de la puerta. Esta puerta estará
provista de 3 bisagras de 4”.

UNIDAD DE MEDICION:
Se medirá por unidad de puerta ejecutada y colocada en su posición final.

[Link] OBRAS DE ARTE

[Link].1 RESERVORIO DE C°A° DE 10.00 M3
[Link].1.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].1.2 TRAZO Y REPLANTEO PRELIMINAR C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].1.3 EXCAVACION MANUAL DE ZANJAS (unidad de medida:m³)

Similar a la partida [Link].5.

[Link].1.4 REFINE Y NIVELACION DE TERRENO FONDO DE EXCAVACION (unidad de

medida:und)

Similar a la partida [Link].7.

[Link].1.5 ELIMINACION MATERIAL EXCEDENTE DM = 1.5 KM (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].1.6 SOLADO f'c=100kg/cm2 e=2" (unidad de medida:m²)

Similar a la partida [Link].3.

[Link].1.7 ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].1.8 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].1.9 CONCRETO ARMADO F'C=280 KG/CM2 EN RESERVORIO (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].1.10 TARRAJEO INTERIOR CON IMPERMEABILIZANTE, E=1.5CM MEZCLA 1:2

(unidad de medida: m²)

Similar a la partida [Link].13.

[Link].1.11 TARRAJEO EXTERIOR MEZCLA 1:4, E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].1.12 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

DEFINICION:
Consiste en humedecer o aplicar un sello con membranas impermeables sobre las superficies de
concreto, tan pronto como sea posible de haber culminado el proceso de colocación del concreto,
este proceso deberá mantenerse por un proceso de 10 días como mínimo.

PROCESO CONSTRUCTIVO:
Tan pronto de haber realizado el desencofrado de un elemento de concreto o finalizado el tarrajeo
de la misma, se deberá realizarse el de curado de concreto, este proceso se hará por vía húmeda,
aplicando un sello con membranas impermeables o agua sobre las superficies del concreto; este
proceso se deberá realizarse cuantas veces sea necesario ejecutar durante el día, según el área
geográfica donde se ejecute la obra.

METODO DE MEDICION:
La ejecución de la partida se medirá en metros cuadrados (m2)

[Link].1.13 PINTURA EN MUROS (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].1.14 SUM. E [Link] ACCESORIOS CAMARA DE VALVULAS TANQUE ELEVADO

[Link].1.14.1 ENTRADA (unidad de medida: und)

Similar a la partida [Link].17.

[Link].1.14.2 SALIDA (unidad de medida: und)

Similar a la partida [Link].17.

[Link].1.14.3 LIMPIA (unidad de medida: und)

DESCRIPCIÓN:
Consiste en el suministro e instalación de la tubería de limpia y los accesorios necesarios que
constituyen dicha partida, los cuales serán instalados en la cámara húmeda de las captaciones,
CRP, PTAP, reservorios, tanques cisternas, tanques elevados, etc, ya sean estas de fierro
galvanizado o de PVC, las que están debidamente indicadas en los planos de detalle del expediente
técnico.

MÉTODO DE EJECUCIÓN:
Los accesorios deberán ser de Fierro galvanizado o de PVC de acuerdo a lo indicado en los planos.
Para el presente proyecto, los accesorios en las diferentes estructuras serán de fierro galvanizado y
PVC, según los detalles especificados en los planos, salvo indicaciones en los planos que
contemplen la instalación de accesorios en otros materiales. En el presente proyecto, la línea de
conducción y aducción se instalarán tuberías de HDPE y la red de distribución tuberías de PVC, los
accesorios en las cámaras de válvula serán en su mayoría de PVC. Los diámetros serán de acuerdo
a las tuberías de entrada o salida de cada elemento.

METODO DE MEDICION:
La medición se realizará por unidad de accesorios instalado en la estructura.

FORMA DE PAGO:
El pago se realizará de acuerdo a los costos unitarios y metrado realizado, el cual comprenderá los
gastos por materiales, mano de obra y equipos utilizados. La valorización por esta partida será de
acuerdo a la unidad de medida según corresponda, de acuerdo a la modalidad de ejecución de obra.

[Link].1.14.4 REBOSE (unidad de medida: und)

DESCRIPCIÓN:
Consiste en el suministro e instalación de la tubería de rebose y los accesorios necesarios que
constituyen dicha partida, los cuales serán instalados en la cámara húmeda de las captaciones,
CRP, PTAP, reservorios, tanques cisternas, tanques elevados, etc, ya sean estas de fierro
galvanizado o de PVC, las que están debidamente indicadas en los planos de detalle del expediente
técnico.

MÉTODO DE EJECUCIÓN:
Los accesorios deberán ser de fierro galvanizado o de PVC de acuerdo a lo indicado en los planos.
Para el presente proyecto, los accesorios en las diferentes estructuras serán de fierro galvanizado y
PVC, según los detalles especificados en los planos, salvo indicaciones en los planos que
contemplen la instalación de accesorios en otros materiales. En el presente proyecto, la línea de
conducción y aducción se instalarán tuberías de HDPE y la red de distribución tuberías de PVC, los

accesorios en las cámaras de válvula serán en su mayoría de PVC. Los diámetros serán de acuerdo
a las tuberías de entrada o salida de cada elemento.

METODO DE MEDICION:
La medición se realizará por unidad de accesorios instalado en la estructura.

[Link].1.14.5 BY PASS (unidad de medida: und)

DESCRIPCIÓN:
Consiste en el suministro e instalación de la tubería de by pass y los accesorios necesarios que
constituyen dicha partida, los cuales serán instalados en las estructuras de reservorios, tanque
cisterna, tanque elevado, PTAP, etc, ya sean estas de fierro galvanizado o de PVC, las que están
debidamente indicadas en los planos de detalle del expediente técnico.

METODO DE MEDICION:
La medición se realizará por unidad de accesorios instalado en la estructura.

[Link].1.14.6 VENTILACION (unidad de medida: und)

DESCRIPCIÓN:
Es un elemento cuya finalidad es el de dar una ventilación adecuada a la estructura, tales como
reservorios, tanque cisterna, tanque elevado, etc.

MÉTODO DE EJECUCIÓN:
Consiste en accesorios conformado por tubería y codo de fierro galvanizado de 2” tal como se
indica en los planos, cuya finalidad es el dar ventilación a la estructura,

UNIDAD DE MEDIDA:
Se medirá por unidad.

FORMA DE PAGO:

[Link].1.14.7 INGRESO A CLORACION (unidad de medida: und)

Similar a la partida [Link].17.

[Link].1.15 CARPINTERIA METALICA (unidad de medida: und)

DESCRIPCION:
Esta partida comprende los trabajos de colocado de accesorios y tapas metálicas hacia las cajas de
válvulas de las captaciones, reservorios, desarenador, filtro lento, sedimentador, CRP, cámara de
reunión, válvulas de control, válvulas de purga, válvulas de aire, etc., los mismos, serán instalados
según el detalle del tipo, material, dimensión y numero de accesorios, que se encuentran detallados
en los planos y análisis de costos unitarios respectivos; las secciones de las tapas metálicas variaran
entre 1.00x1.00 a 0.40x0.40m; y deben cumplir las siguientes condiciones.
•Resistencia a la abrasión (desgaste por fricción)
•Facilidad en su operación
•No propicio al robo

METODO DE EJECUCION:
Las tapas metálicas deberán ser prefabricadas. Las características de las tapas son las siguientes,
serán de planchas metálicas de 1/8” y acero angular unidos con soldadura, deben de ser resistentes
al peso de una persona, deben de estar provistos de un sistema de cerradura interior para darle
seguridad, caso contrario con orejas para el uso de candados. Las tapas estarán recubiertas con
pintura anticorrosiva.
Para las tapas metálicas superiores a la medida de 60x60cm, se deberá colocar refuerzos con
angulares debajo de la plancha metálica, a fin de otorgar mayor resistencia y estabilidad.

UNIDAD DE MEDIDA:
La unidad de medida para esta partida será la unidad (UND.)

[Link].1.16 SISTEMA DE DESINFECCION CON DOSIFICADOR

[Link].1.16.1 CASETA DE CLORACION
[Link].[Link] OBRAS DE CONCRETO
[Link].[Link].1 ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].[Link].2 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link].3 CONCRETO F'C 210 KG/CM2 (CEMENTO P-I) (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].[Link].1 TARRAJEO EN MUROS INTERIORES MEZCLA C:A - 1:5 (unidad de
medida: m²)

Similar a la partida [Link].14.

[Link].[Link].2 TARRAJEO EN MUROS EXTERIORES MEZCLA C:A - 1:5 (unidad de

medida: m²)

Similar a la partida [Link].14.

[Link].[Link].3 CURADO DE CONCRETO (unidad de medida:m²)

Similar a la partida [Link].1.15.

[Link].[Link] PINTURA
[Link].[Link].1 PINTURA ESMALTE EN CIELO RASO (unidad de medida: m²)

ESMALTE SINTETICO:
Se usará pintura esmalte de primera calidad en el mercado y de marca de reconocido prestigio, del
color indicado en planos.

ACEPTACION:
Se rechazará el esmalte que no cumpla las características y calidad establecidas.

PREPARACION DE LA SUPERFICIE:
RASQUETEO:
Se realizará retirando totalmente la pintura existente, igualmente imperfecciones, rebabas, y todo
resto de óxido.

LIJADO:
Se realizará inmediatamente luego del rasqueteo, en la totalidad de los elementos y con una
escobilla de fierro inicialmente y lija de fierro fina después.

METODO DE MEDICION
La pintura aplicada en la superficie de la estructura se medirá por metro cuadrado(m2).

CONDICIONES DE PAGO
Se pagará por metro cuadrado de superficie (lijada, imprimación y dos manos de pintura); para el
caso de la carpintería metálica, dentro del costo de la partida de pinturas sólo se computará las dos
manos de acabado de pintura esmalte. El precio incluye el pago por material, mano de Obra, equipo,
herramientas y cualquier imprevisto necesario para su buen acabado.

[Link].[Link].2 PINTURA LATEX-ACRILICO EN MUROS INTERIORES 2 MANOS (unidad

de medida: m²)

DESCRIPCIÓN:
Comprende el trabajo de pintura para los elementos considerados.
La marca de pintura será del tipo o similar a látex satinado, la misma que será abierta en obra,
evitándose la adición de cualquier sustancia para adelgazarla.
La elección de colores se efectuará en obra. El inspector indicara los colores respectivos en estricta
coordinación con el proyectista, debiéndose en todo caso efectuar aplicaciones de prueba y control
para la definitiva elección. El acabado tendrá una garantía no menor de 60 días después de
entregada la obra.

MATERIALES
La pintura a utilizar será de látex en exteriores, de primera calidad en el mercado de marcas de
reconocido prestigio nacional o internacional; todos los materiales deberán ser llevados a la obra en
sus respectivos envases originales.
Los materiales que necesiten ser mezclados, lo serán en la misma obra.
Aquellos que se adquieran listos para ser usados, deberán emplearse sin alteraciones y de
conformidad con las instrucciones de los fabricantes. No se permitirá el empleo de imprimaciones.

Color.
La selección será hecha oportunamente por el Consultor en coordinación con el Ministerio de
Educación y las muestras deberán presentarse por el ejecutor, al pie del sitio que va a pintarse y a
la luz del propio ambiente en una superficie de 0.50 x 0.50 m., tantas veces como sea necesario
hasta lograr conformidad.

MÉTODO DE EJECUCIÓN
Preparación de las superficies
Las superficies deberán estar limpias y secas antes del pintado, si presentan imperfecciones serán
resanadas con un mayor grado de enriquecimiento del material.
Antes del pintado de cualquier ambiente, todo trabajo terminado será protegido contra las
salpicaduras y manchas.
Las superficies que llevarán Pintura Látex, se les aplicará previamente Sellador para paredes Blanco
(Gin) para imprimar la superficie nueva (sin pintura) o previamente pintadas, antes del acabado final.
Los elementos estructurales se tratarán según planos.
Se aplicarán dos manos de pintura. Sobre la primera mano de muros y cielo rasos, se harán resanes
y masillados necesarios antes de la segunda mano definitiva.
Todas las superficies a las que se debe aplicar pintura, debe estar secas y deberán dejarse tiempos
suficientes entre las manos o capas sucesivas de pintura, a fin de permitir que ésta seque
convenientemente.
Ningún pintado exterior deberá efectuarse durante horas de lluvia, por menuda que ésta fuera.
Las superficies que no puedan ser terminadas satisfactoriamente con el número de manos de pintura
especificadas, deberán llevar manos adicionales según requieran para producir un resultado
satisfactorio sin costo adicional alguno para el propietario.

Sellador
Es una pasta basada en látex a ser utilizado como imprimante. El Sellador a utilizar deberá ser de
la misma calidad de la pintura látex a aplicar.
Deberá ser un producto consistente al que se le pueda agregar agua para darle una viscosidad
adecuada para aplicarla fácilmente.
Al secarse deberá dejar una capa dura, lisa y resistente a la humedad, permitiendo la reparación de
cualquier grieta, rajadura, porosidad y asperezas. Será aplicada con brocha.

Pintura a base de “LATEX LAVABLE”

Se utilizará pinturas de la mejor calidad, compuestas de ciertas dispersiones en agua de resina
insolubles; que forman una película continua al evaporarse el agua.
Deberán ser a base de látex acrílico y/o sintético con pigmentos de alta calidad, con un % de sólidos
en volumen en un promedio de 30 a 34, viscosidad de 100 a 110 (KU a 25°C), tiempo de secado al
tacto máximo en 1 hora, de acabado mate satinado.
La pintura entre otras características, debe ser resistente a los álcalis del cemento, resistente a la
luz y a las inclemencias del tiempo. Se aplicará en los ambientes indicados en los planos respectivos.
Para efectos de mantenimiento llegarán a la obra en sus envases originales e intactos, se deberán
evitar asentamiento por medio de un batido previo a la aplicación y así garantizar uniformidad en el
color.

Debe soportar el lavado con agua y jabón sin sufrir alteraciones en su acabado.
Aplicación en muros nuevos En muros nuevos se aplicará 02 manos de sellador y 2 manos de
pintura.
Antes de la aplicación de la pintura de acabado se procederá a realizar los trabajos de mantenimiento
consistentes en:

Rasqueteo: Se realizará evaluando las condiciones de la pintura en cada paño específico, en los
lugares donde sea necesario se eliminará totalmente la pintura que esté en mal estado. En la
mayoría de los casos servirá para eliminar impurezas gruesas u otro tipo de alteraciones en el muro.
En el caso de la eliminación total de pintura, se deberá necesariamente aplicar sellador antes de la
aplicación de la pintura.

Lijado: Se realizará inmediatamente luego del rasqueteo, en la totalidad del paño a pintar, sin
eliminar la pintura, servirá para eliminar impurezas finas, grasa, polvo, sellar poros, etc. y se realizará
en dos etapas, teniendo cuidado en limpiar el paño después de la primera pasada de lija.
Limpieza: Se realizará después de cada lijada del paño con elementos secos y limpios dejando el
paño liso y limpio para proceder a la aplicación directamente de las 02 manos de látex.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

[Link].[Link].3 PINTURA LATEX-ACRILICO EN MUROS EXTERIORES 2 MANOS (unidad

de medida: m²)

La elección de colores se efectuará en obra. El inspector indicara los colores respectivos en estricta
coordinación con el proyectista, debiéndose en todo caso efectuar aplicaciones de prueba y control
para la definitiva elección. El acabado tendrá una garantía no menor de 60 días después de
entregada la obra.

Al secarse deberá dejar una capa dura, lisa y resistente a la humedad, permitiendo la reparación de
cualquier grieta, rajadura, porosidad y asperezas. Será aplicada con brocha.

Pintura a base de “LATEX LAVABLE”

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

MÉTODO DE MEDICIÓN

Unidad de Medida : Metro cuadrado (m2)

[Link].[Link] CARPINTERIA METALICA Y HERRERIA

[Link].[Link].1 PUERTA METALICA TIPO REJA CON MARCO DE "L" 1"X1"X3/16"
0.85MX1.20M S/DETALLE. (unidad de medida: und)

DESCRIPCION DEL TRABAJO

Comprende las actividades necesarias para la fabricación, suministro, transporte y colocación de
puertas elaboradas según se muestra en los planos o según se especifique aquí.
Trabajo incluido en esta Sección. Los puntos principales son:
- Planos de taller/montaje y muestras.
- Soportes de tuberías con monturas, ganchos, arriostres y accesorios según se detalle y
requiera, excepto en lo suministrado por otros trabajos.
- Artículos varios de hierro y acero indicados, especificados o requeridos para culminar el
contrato, a menos que se incluyan en otras Secciones de la especificación.
- Conexiones varias, anclajes, pernos, grapas, separadores, tuercas, arandelas, formas y
aditivos, según se requiera.
Manejar todos los materiales con cuidado durante el transporte, evitando el daño a las capas
protectoras aplicadas en fábrica. Entregar los artículos fabricados en los empaques del fabricante.
Almacenar todas las materiales in situ, sobre el suelo, en plataformas, vigas, u otros soportes.
Mantener los materiales libres de grasa, suciedad y de cualquier otra materia extraña. Proteger los
materiales de la corrosión.

METODO DE MEDICION
Se medirá por unidad de trabajo realizado y deberá ser aprobada por el supervisor.

[Link].[Link] CERRAJERÍA
[Link].[Link].1 CANDADO INCLUYENDO ALDABAS (unidad de medida: und)

DESCRIPCION DEL TRABAJO

Esta partida incluye la provisión de candado para puerta, caja de válvulas, tapas para ductos de
ingreso, etc, especificados en los planos y el análisis de costos unitarios.

CALIDAD DE LOS MATERIALES

Este producto debe ser de marca reconocida y cumplir con los requerimientos para seguridad de la
estructura. Su adquisición debe ser aprobada por el Supervisor.

METODO DE MEDICION
Se medirá por unidad (UND) de producto entregado para la obra y será aprobada por el supervisor.

[Link].[Link].2 BISAGRA ALUMINIZADA CAPUCHINA (unidad de medida: und)

DESCRIPCION
Este acápite comprende la selección y colección de todos los elementos de cerrajería y herrería
necesarios para el eficiente funcionamiento de las puertas, divisiones, ventanas, etc., adoptando la
mejor calidad de material y seguridad de acuerdo a la función del elemento. En general y donde no
se indique lo contrario será de acuerdo a la función del elemento.
En general y donde no se indique lo contrario será de acero pesado y el acabado de aluminio
anodinado, salvo indicación en plano o presupuesto. Todas las bisagras serán de acero aluminizado
pesado en general, cada hoja de puerta llevará 3 bisagras.

METODO DE EJECUCION
Al entregar la obra se deberá tener especial cuidado en que las puertas estén bien niveladas, para,
para garantizar el buen funcionamiento.
Después de la instalación y antes de comenzar el trabajo de pintura, se procederá a defender todas
las orillas y otros elementos visibles de cerrajería tales como escudos, rosetas y otras, con tiras de
tela debidamente colocadas o papel especial que no afecte el acabado.
Antes de entregar la obra se renovará las protecciones y se hará una revisión general del
funcionamiento de todas las cerrajerías

CALIDAD DE LOS MATERIALES

El Residente de obra, así como el Supervisor deben verificar, previo al ingreso a almacén, que los
materiales adquiridos por abastecimientos se ciñen a las especificaciones previstas en el
expediente.
SISTEMA DE CONTROL DE CALIDAD
El Residente y el Inspector de Obra deben verificar que el perfilado y compactado coincida con los
niveles establecidos en el proyecto

METODO DE MEDICION:
La medición de la partida será por unidad (und), de ejecutado y colocado según las indicaciones y
medidas consignadas en los planos.

CONDICONES DE PAGO

[Link].[Link] EQUIPAMIENTO HIDRAULICO DE SISTEMA DE CLORACION CON

DOSIFICADOR
[Link].[Link].1 SISTEMA DE CLORACION POR GOTEO - TANQUE DOSADOR DE 120 LT
(unidad de medida: und)

DESCRIPCION DEL TRABAJO:

Esta partida consiste en el suministro e instalación y transporte hasta el lugar de su instalación del
tanque madre de 120 Lt. y los accesorios adicionales que se requiere para el armado del sistema
de cloración por goteo que llevará a cabo el proceso de cloración de agua en la estructura de
almacenamiento, de acuerdo a las particularidades que se muestran en los planos correspondientes.

PROCEDIMIENTO CONSTRUCTIVO:
Se realizará los trabajos de armado y colocación de todos los componentes del sistema de cloración
de acuerdo a lo indicado en los planos correspondientes, el cual deberá ser anclado en la losa de
concreto del reservorio, teniendo cuidado en su ubicación.

Se tendrá cuidado de no dañar los accesorios antes, durante y después de la instalación, hasta la
recepción conforme de los mismos.

Material
En esta partida se incluyen:
- Niple pvc 1/2" x 2" rosca continua und. 1.00
- Válvula de compuerta esférica pvc und. 1.00
- Pitorra 1/2" a 3/8" bronce und. 1.00
- Manguera 1/2" transparente ml 1.50
- Manguera 3/8" transparente ml 5.00
- Huacha plana de bronce c/rosca 1/2" + empaquetadura und. 1.00
- Huacha plana de pvc c/rosca 1/2" + empaquetadura und. 1.00
- Flotador de tecnoport según detalle und. 1.00
- Tapón hembra con orificio 2 mm und. 1.00
- Bidón (volumen variable según plano) und. 1.00
- Accesorios de control y medición según plano

METODO DE EJECUCION
Se instalarán según especifiquen los planos y estas deberán estar adecuadamente protegidos contra
la intemperie y la presencia de agua.

METODO DE MEDICION
La unidad de medición es por global (gbl)

CONDICIONES DE PAGO

[Link].1.17 CAJA DE VALVULAS

[Link].1.17.1 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].1.

[Link].1.17.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].1.17.3 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].1.17.4 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].1.17.5 CONCRETO F'C=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].1.17.6 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].1.17.7 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].1.17.8 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].1.17.9 COLOCACION DE ACCESORIOS (unidad de medida: und)

Similar a la partida [Link].17.

[Link].1.17.10 SUMINISTRO DE ACCESORIOS VALULA DE CONTROL (unidad de medida:

und)

Similar a la partida [Link].17.

[Link].1.17.11 TAPA METALICA TIPO II (40X40) (unidad de medida: und)

Similar a la partida [Link].1.

[Link].1.18 CAJA DE REBOSE

[Link].1.18.1 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].1.18.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].1.18.3 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].1.18.4 ACERO F'Y 4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].1.18.5 CONCRETO F'C=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].1.18.6 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].1.18.7 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].1.18.8 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].1.18.9 COLOCACION DE ACCESORIOS (unidad de medida: und)

Similar a la partida [Link].17.

[Link].1.18.10 SUMINISTRO DE ACCESORIOS VALULA DE CONTROL (unidad de medida:

und)

Similar a la partida [Link].17.

[Link].1.18.11 TAPA METALICA TIPO II (40X40) (unidad de medida: und)

Similar a la partida [Link].15.

[Link].2 PASE AEREO L=15 M L.C. D=2'' (01 UND)

[Link].2.1 TRABAJOS PRELIMINARES

[Link].2.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].2.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].2.2 MOVIMIENTO DE TIERRAS

[Link].2.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].2.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

DEFINICIÓN
Esta partida comprende realizar la nivelación y apisonado en el nivel de fundación del cimiento o
zapata, según las alturas de corte especificados en los planos y lugares donde se emplazará la
estructura hidráulica o similar.

MATERIALES
Agua para la realización de la compactación.

EQUIPOS Y HERRAMIENTAS
Los equipos y herramientas necesarios para la ejecución de esta actividad son, herramientas
manuales y equipo topográfico con cámara fotográfica, etc.

MÉTODO DE EJECUCIÓN
Antes de iniciar la nivelación y compactación del terreno se requiere la aprobación, por parte del
supervisor, se deberá escarificar en una profundidad mínima, conformar de acuerdo con las
pendientes transversales especificadas y compactar, según las exigencias de compactación
definidas en las presentes especificaciones.

SISTEMA DE CONTROL DE CALIDAD

El Residente y el Inspector de Obra deben verificar que la nivelación y compactado coincida con los
niveles establecidos en el proyecto

MÉTODO DE MEDICIÓN
Unidad de medida: m2

[Link].2.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

DESCRIPCIÓN:
Esta partida comprende el recubrimiento de la tubería con material de relleno propio seleccionado y
clasificado después de la colocación de la tubería hasta a la cota de la rasante con material propio
seleccionado previamente zarandeada, para la cual se tomará las previsiones necesarias para la
consolidación del relleno, el cual protegerá las estructuras enterradas (tubería). Para efectuar el
relleno el constructor deberá de contar con la autorización del inspector de obra después de haberse
realizado la colocación de la tubería y su prueba hidráulica.

PROCESO CONSTRUCTIVO:
Una vez que la tubería ha sido colocada y debidamente probada en su funcionamiento hidráulico,
se coloca el material de relleno seleccionado extendiéndolo en capas de 30 cm. de espesor como
máximo, apisonando adecuadamente, hasta alcanzar la altura total de la zanja. La altura mínima de
relleno sobre la clave del tubo será de 0.60 metro sobre la clave del tubo. Se deberá poner mucho
cuidado en la ejecución de los rellenos a fin de evitar la rotura de las tuberías al compactar las capas
superiores con equipo de compactación

MATERIAL:
El material de relleno debe estar exentó de materia orgánica, suelos arcillosos o limosos uniformes
y de piedras mayores de 2’’.
El material de relleno inicial deberá ser material fino previamente seleccionado mediante el
zarandeo.

MÉTODO DE MEDICIÓN:
La unidad de medida es el metro lineal (ml). Se medirá el metro lineal del volumen del relleno
multiplicando el ancho, la profundidad y la longitud de la zanja.

[Link].2.2.4 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].2.3 CONCRETO SIMPLE

[Link].2.3.1 SOLADO PARA ZAPATAS E = 2”, MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].2.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

DESCRIPCION DE LOS TRABAJOS.

Comprende al concreto masivo en cámaras de anclaje f`c= 175 kg/cm2 + 25% PM que será aplicado
en la construcción de las cámaras de anclaje del pase aéreo.

MÉTODO DE EJECUCIÓN.
Serán ejecutados con mezcla de concreto f`c=175kg/cm2 + 25% PM.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

METODO DE MEDICIÓN.
Se medirá por metro cuadrado (m3); ejecutada y terminada de acuerdo con las presentes
especificaciones; el trabajo deberá contar con la conformidad y aceptación del Ing. Supervisor.

[Link].2.4 CONCRETO ARMADO

[Link].2.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].2.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].2.5 CURADO DE CONCRETO

[Link].2.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].2.6 PINTURA
[Link].2.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].2.7 ACCESORIOS Y EQUIPAMIENTO

[Link].2.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

DESCRIPCIÓN:
La partida consiste en proveer a la obra del cable negro tipo boa según el diámetro especificado en
los planos, la misma cumplirá como elementos fundamentales de soporte del pase aéreo.
MÉTODO DE EJECUCIÓN
Su destino en carretes de madera y en su descarga deben tomarse todas las precauciones para
impedir que el cable pueda caer al suelo desde la plataforma del vehículo que lo transporta, ya que
el peso del cable de acero puede causar la rotura del carrete con el consiguiente daño para el cable
y, frecuentemente el cable puede dañarse más tarde durante la difícil operación de desenrollado de
un carrete malogrado.

Existen varias maneras para desenrollar un cable, pero todas ellas deben efectuarse con ciertas
precauciones con el fin de evitar la formación de “cocas”, pues ellas entrañan una torcedura que
desequilibra gravemente el cable de una manera irremediable. Una “coca”, aunque se enderezca
antes de montar el cable, es un punto de débil resistencia a causa del desequilibrio producido por la
deformación y además, como el cable queda un poco ondulado y ovalado en este sector, sufre
deterioro prematuro por abrasión.

Antes de la adquisición es importante tener la longitud exacta del cable a adquirir, a fin de evitar
faltantes o sobrantes. La parábola que se deberá logarse con el cable se realizará con el tensor, con
el que finalmente se tendrá el cable en su posición final.

MÉTODO DE MEDICIÓN.
La unidad de medida es por metro lineal (Ml).

FORMA DE PAGO:

[Link].2.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

DESCRIPCIÓN:
Consiste en colocar el accesorio de apoyo en la parte superior de las columnas de apoyo y que tiene
la finalidad de permitir la adecuada restricción y desplazamiento del cable de acero.

MÉTODO DE EJECUCIÓN

A la culminación del vaciado de la comuna, en la parte superior se deberán dejar arranques con
Roscas en una cantidad de 4. A estas se anclarán los apoyos, los que deberán tener los orificios
Correspondientes para su anclaje. Los apoyos serán prefabricados.

MÉTODO DE MEDICIÓN.
La unidad de medida es por pieza (Pza).

[Link].2.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

DESCRIPCIÓN:
Son elementos de sujeción y transmisión de esfuerzos de la tubería de fierro galvanizada al cable.

MÉTODO DE EJECUCIÓN
Consiste en un proveer a la obra las péndolas que serán de fierro corrugado de 3/8” con un fy= 4,200
Kg/cm2, las dimensiones de cada péndola se encuentran especificadas en los planos respectivos.
Estas péndolas tendrán en sus extremos ojos que serán eléctricamente soldados.

MÉTODO DE MEDICIÓN.
La unidad de medida es en metro lineal (Ml)

[Link].2.7.4 GRAPAS TIPO CROSBY DE 1/2" (unidad de medida: pza)

DESCRIPCIÓN:

Las grapas son de acero clasificado de acuerdo al fabricante de los cables y su utilización también
es de acuerdo al diámetro del cable, esta pieza está compuesta de un fierro acerado en forma de U
de 3/8" y en sus extremos con hilos, para recibir las tuercas de presión que irán después de un,
puente también de acero que ajustará a los cables entre el fierro acerado en U y el puente de acero.

MÉTODO DE EJECUCIÓN
Tener en cuenta que las grapas deberán ir ajustadas medianamente y que una vez logrado los
objetivos previstos realizar los ajustes, pero prever que los ajustes de 550 Ibs, solo se practicará al
finalizar el lanzado total y haber corregido cualquier eventual error.

De los accesorios a utilizar:

1. Consultar la Tabla 1 al seguir estas instrucciones. Doblar hacia atrás la cantidad de cable
especificada, desde el guardacabo u ojo. Colocar la primera grapa a una distancia
equivalente a la base de la grapa desde el extremo muerto del cable. Aplicar el tornillo “U”
sobre el extremo muerto del cable, el extremo vivo descansa en la base. Apretar las tuercas
uniformemente, con torquímetro alternando de una a la otra hasta lograr el torque
recomendado.

2. Cuando se requiere dos grapas, aplicar la segunda grapa lo más cerca posible del
guardacabo. Apretar las tuercas alternando el torque recomendado con torquímetro. Cuando
se requieren más de dos grapas, colocar la segunda grapa lo más cerca posible del
guardacabo u ojo, a continuación, gire las tuercas de la segunda grapa, pero no las apriete.

3. Cuando se requieren tres o más grapas, espaciar las grapas adicionales a la misma distancia
entre las dos primeras -tensar el cable flojo - apretar uniformemente las tuercas en cada
tornillo U, alternando de una tuerca a la otra hasta lograr el torque recomendado con
torquímetro.

MÉTODO DE MEDICIÓN.
La unidad de medida es en pieza (Pza)

[Link].2.7.5 ABRAZADERAS DE PLATINA DE 1/8" C/DOS OREJAS (unidad de medida: pza)

DESCRIPCIÓN:
Esta partida incluye todos los accesorios que comprende la instalación abrazadera de platina de 3”
x 1/8” c/dos orejas, cuya finalidad es del sujetar a la tubería de fierro galvanizado, PVC o HDPE al
cable de acero mediante la pendola.

MÉTODO DE EJECUCIÓN
Tanto la abrazadera superior como la abrazadera de la tubería, deberán estar fijadas a las péndolas.
En esta posición se deberán fijar al cable, distanciado uno de otros a 2 mts. Seguidamente se fijará
la tubería a la abrazadera inferior. Este trabajo se realizará con mano de obra calificada y la
permanente inspección del Ing. Residente.

MÉTODO DE MEDICIÓN.
La unidad de medida es por pieza (Pza).

[Link].2.7.6 TEMPLADOR DE D=1/2" (unidad de medida: pza)

DESCRIPCIÓN:
Las grapas son de acero clasificado de acuerdo al fabricante de los cables y su utilización también
es de acuerdo al diámetro del cable, esta pieza está compuesta de un fierro acerado en forma de U

de 3/8" y en sus extremos con hilos, para recibir las tuercas de presión que irán después de un,
puente también de acero que ajustará a los cables entre el fierro acerado en U y el puente de acero.
Esta partida incluye todos los accesorios que comprende la instalación del templador de D=1/2”,
para prever la necesidad de templar o retemplar los cables, aunque se haya ejecutado la obra de
acuerdo con el proyecto. Se preferirá los templadores que terminen en ojos o bien uno de gancho y
ojo.

MÉTODO DE EJECUCIÓN
Los accesorios deberán ser revisados y deberán estar libres de roturas, rajaduras y otros daños que
los inutilicen como material de construcción.
De los accesorios a utilizar:
Se procede a colocar los templadores usando para su colocación otros cable o cadenas unidas a un
tecle que disminuirá la presión sobre el cable para así ajustar los pernos que aseguraran los cables,
si no se toma esta precaución se puede malograr la rosca y los hilos de los pernos.
Tener en cuenta que las grapas deberán ir ajustadas medianamente y que una vez logrado los
objetivos previstos realizar los ajustes, pero prever que los ajustes de 550 Ibs, solo se practicará al
finalizar el lanzado total y haber corregido cualquier eventual error.

MÉTODO DE MEDICIÓN.
La unidad de medida es por pieza (Pza)

[Link].2.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

DESCRIPCIÓN:
Esta partida consiste en el suministro y colocación de tubería HDPE 100, PN8, SDR 26, NTP ISO
4427:2008, DE Ø23mm (3/4”), o según lo especificado en los planos de detalle, cuando así se
requiera, como son en los pases aéreos, tubería expuesta a la intemperie, la tubería de HDPE son
los elementos de sección circular que permiten evacuar el recurso hídrico de un punto a otro punto
de la red según su utilización.

MÉTODO DE EJECUCIÓN
Las tuberías a utilizar serán de HDPE, de acuerdo a las solicitudes que se requieran y que están
claramente indicadas en los planos y los cálculos correspondientes. A la adquisición de las tuberías,
se deberá exigir al proveedor el certificado de garantía y las especificaciones correspondientes.

Las tuberías no deben de presentar rajaduras, fisura, hendidura, o defectos que previa inspección
se determinarán, se debe también verificar que la marca a utilizar sea buena y de las garantías
necesarias en lo referente a la calidad de las tuberías.

Toda tubería y accesorios serán revisados cuidadosamente antes de ser instalados a fin de detectar
los defectos, tales como roturas, rajaduras, etc. Así mismo verificándose que deben estar libres de
cuerpos extraños.

La tubería deberá mantenerse libre de todo material extraño durante el trabajo. En los momentos en
que el tendido de la tubería está paralizado, los extremos abiertos de la tubería serán cerrados de
modo que no entre el agua del exterior.

MÉTODO DE MEDICIÓN.
La unidad de medida es ml

[Link].2.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

DESCRIPCIÓN:
Son elementos de fierro galvanizado liso con oreja en un extremo y anclaje en el otro extremo,
cuya finalidad es el de fijar el cable a la cámara de anclaje.

MÉTODO DE EJECUCIÓN:
Durante el vaciado de la cámara de anclaje se deberá dejar estos accesorios, de tal manera que
queden fijados en estos. Estos elementos serán de fierro corrugado de 5/8”. Uno ira en forma
transversal a la dirección del cable al que se fijará otro fierro en el sentido del cable, debiendo existir
una oreja en su extremo superior, al que se fijará el tensor. Este trabajo se realizará con mano de
obra calificada y de acuerdo a lo indicado en los planos.

UNIDAD DE MEDIDA:
Se medirá por kilogramo de acero utilizado

[Link].2.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].1.17.

[Link].2.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].1.17.

[Link].2.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].1.17.

[Link].3 PASE AEREO L=15 M R.D. D=1'' (02 UND)

[Link].3.1 TRABAJOS PRELIMINARES
[Link].3.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].1.3.

[Link].3.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].1.4.

[Link].3.2 MOVIMIENTO DE TIERRAS

[Link].3.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].1.5.

[Link].3.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].3.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

Similar a la partida [Link].2.2.3.

[Link].3.2.4 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].3.3 CONCRETO SIMPLE

[Link].3.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].3.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].3.4 CONCRETO ARMADO

[Link].3.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].3.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].3.5 CURADO DE CONCRETO

[Link].3.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].3.6 PINTURA
[Link].3.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].3.7 ACCESORIOS Y EQUIPAMIENTO

[Link].3.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].[Link].

[Link].3.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].[Link].

[Link].3.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].[Link].

[Link].3.7.4 GRAPAS TIPO CROSBY DE 1/2" (unidad de medida: pza)

Similar a la partida [Link].[Link].

[Link].3.7.5 ABRAZADERAS DE PLATINA DE 1/8" C/DOS OREJAS (unidad de medida: pza)

Similar a la partida [Link].[Link].

[Link].3.7.6 TEMPLADOR DE D=1/2" (unidad de medida: pza)

Similar a la partida [Link].[Link].

[Link].3.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].[Link].

[Link].3.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].[Link].

[Link].3.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].[Link].

[Link].3.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].[Link].

[Link].3.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].[Link].

[Link].4 PASE AEREO L=10 M R.D. D= 3/4" (01 UNID)

[Link].4.1 TRABAJOS PRELIMINARES
[Link].4.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].4.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].4.2 MOVIMIENTO DE TIERRAS

[Link].4.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].4.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].4.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

Similar a la partida [Link].2.2.3.

[Link].4.2.4 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)
Similar a la partida [Link].6.

[Link].4.3 CONCRETO SIMPLE

[Link].4.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].4.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].4.4 CONCRETO ARMADO

[Link].4.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].4.5 CURADO DE CONCRETO

[Link].4.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].4.6 PINTURA
[Link].4.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].4.7 ACCESORIOS Y EQUIPAMIENTO

[Link].4.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].4.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].4.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].4.7.4 GRAPAS TIPO CROSBY DE 1/2" (unidad de medida: pza)

Similar a la partida [Link].2.7.4.

[Link].4.7.5 ABRAZADERAS DE PLATINA DE 1/8" C/DOS OREJAS (unidad de medida: pza)

Similar a la partida [Link].2.7.5.

[Link].4.7.6 TEMPLADOR DE D=1/2" (unidad de medida: pza)

Similar a la partida [Link].2.7.6.

[Link].4.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].4.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].4.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].4.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].2.7.10.

[Link].4.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.11.

[Link] SISTEMA HIDRAULICO

[Link].1 LINEA DE CONDUCCION
[Link].1.1 TRAZO Y REPLANTEO DE ZANJAS PARA LINEA DE CONDUCCION (unidad de
medida: m)

DESCRIPCIÓN:
Comprende los trabajos necesarios para llevar al terreno los ejes de la red de tubería, como los
niveles de eje de la tubería, la ubicación y medida de todos los elementos que forman parte red de
conducción y/o distribución, así como de las obras complementarias según se detallan en los planos
correspondientes; mediante marcas y señales fijas de referencia, con carácter permanente unas y
otras auxiliares con carácter temporal.

PROCESO CONSTRUCTIVO:
Se iniciará con el estacado preliminar del eje de la red de tubería, la nivelación del eje. Se empleará
equipo topográfico de precisión conformado por una estación total y un nivel de ingeniero equipado
con sus accesorios complementarios.

El estacado se realizará en forma temporal, dejando por lo menos dos estacas definitivas para el
replanteo del eje durante el proceso constructivo, ubicadas en el lugar apropiado próximas al área
de trabajo. Los niveles de determinación en base al BM más próximo establecido en el terreno. La
identificación de las progresivas y las cotas se realizará mediante pintura esmalte, escritas en las
tarjetas de yeso hechas para este propósito.

El trazo y el replanteo de las zanjas para estructuras complementarias se determinarán marcando

en el terreno con yeso de acuerdo a la ubicación y medidas indicadas en los planos respectivos. Los
trabajos preliminares de trazo, niveles y replanteo servirán para dar inicio a los trabajos iníciales de
movimientos de tierras, tales como, la excavación de zanjas para las obras de agua, desagüe, etc.

MATERIALES:
Estacas de madera o de fierro.
Yeso.
Pintura esmalte sintético.
Clavos para madera.
Cordel de nylon.
Lajas para el emplantillado.

MÉTODO DE MEDICIÓN:
La unidad de medida es el metro lineal (ml).

[Link].1.2 EXCAVACION DE ZANJAS EN TIERRA COMPACTA 0.40 X 0.60 M (unidad de

medida: m³)

DESCRIPCIÓN

Esta partida consiste en el movimiento de tierras necesarias para ubicar adecuadamente la línea de
conducción y red de distribución de agua potable (tubería de agua potable) de acuerdo al diámetro
señalado, a las alturas y/o niveles señalados en los planos de proyecto.

El Constructor deberá de considerar la posible existencia de instalaciones subterráneas por lo que

debe de investigar y actuar con el cuidado que fuese preciso.

METODO DE EJECUCION
Las obras a realizar incluyen los movimientos en general de suelos para obtener los niveles
solicitados y replanteados inicialmente por el Ing. Residente indicados en planos generales. Al
empezar la excavación se utilizará mano de obra no calificada para las excavaciones de zanja de
acuerdo a los anchos y profundidades establecidas en los planos de proyecto.

Las zanjas deberán de tener las suficientes dimensiones que permitan un trabajo adecuado al
momento de la instalación de las tuberías. Siendo las dimensiones mínimas para tubería menores
de2” una dimensión de zanjas de 0.40m de ancho y 0.60m de alto.

La profundidad de la parte inferior de las bases que se indican en los planos, serán consideradas
tan solo como aproximadas y el Ing. Inspector podrá ordenar por escrito los cambios en dimensiones
o profundidades de las bases que pudieran considerarse necesarias para asegurar la instalación
satisfactoria. El material excavado será retirado a una distancia apropiada para asegurar el fondo
de las excavaciones limpias de material excavado.

METODOLOGIA DE MEDIDA
La unidad de medida es el metro lineal (ml). Se medirá el metro lineal del volumen de material
excavado en la zanja debidamente excavada de acuerdo a las especificaciones detalladas y con la
respectiva aprobación de la Inspección de Obra.

[Link].1.3 REFINE, NIVELACION Y CONFORMACION DE FONDO DE ZANJAS (unidad de

medida: m)

DESCRIPCIÓN
Comprende los trabajos de perfilado del fondo y paredes de la zanja, teniendo especial cuidado que
no queden protuberancias rocosas que tengan contacto con el cuerpo del tubo.

La nivelación y conformación se efectuará en el fondo de la zanja, con el tipo de cama de apoyo

aprobado por la inspección.

De acuerdo al tipo de terreno del fondo de la zanja se colocará una cama de apoyo con material
como se indica a continuación.

En terrenos normales y semi-rocosos.- Será específicamente arena gruesa o gravilla, que cumpla
con las características exigidas como material selecto a excepción de su granulometría. Tendrá un
espesor no menor de 0.10 m. debidamente compactada o acomodada. Sólo en el caso de zanja, en
que se haya encontrado material arenoso no se exigirá cama.

En terreno rocoso. - Será el mismo material y condición del acápite anterior, pero con un espesor no
menor de 0.15 m.

En terreno inestable. - La cama se ejecutará de acuerdo a las recomendaciones del Residente de

Obra o del Inspector de Obra.

METODO DE EJECUCION
La unidad de medida es el metro lineal (ml). Se medirá el metro lineal del área de zanja debidamente
refinada y conformada en su fondo de acuerdo a las especificaciones detalladas y con la respectiva
aprobación de la Inspección de Obra.

[Link].1.4 CAMA DE APOYO PARA TUBERIAS (unidad de medida: m)

DESCRIPCIÓN
Esta partida comprende el acondicionamiento que se da dentro del fondo de las zanjas para el
soporte de la tubería denominado cama de apoyo que proporciona un lecho para la tubería y lo
proteja del contacto directo con el terreno natural, esta partida se efectuara de acuerdo a las
dimensiones de las zanjas establecidas en los planos del Proyecto.

METODO DE EJECUCION
Para el proceso constructivo primeramente se deberá formar mediante el refinamiento el lecho de la
tubería, luego se regará el material selecto a ser seleccionado (arena gruesa), este material deberá
ser adecuada, libre de piedras y sin presencia de materia orgánica. Esta preparación es el comienzo
de una instalación satisfactoria. El material granular proporciona un fondo de zanja satisfactorio firme
y que soporta continuamente la tubería. El material a utilizar es la arena gruesa, ya que el terreno
es rocoso y la arena es un material adecuado en su compactación obteniéndose un mínimo de
apisonamiento. Con esta base el objetivo primordial es evitar vacíos debajo y alrededor del
cuadrante de la tubería. Debe nivelarse también de conformidad con el perfil longitudinal de las
líneas y quedar exento de cualquier obra antigua de mampostería. La cama de apoyo de la tubería
tendrá un espesor de 0.05 m., que garantice sobre todos los terrenos rocosos una adecuada
protección a la tubería.

CALIDAD DE MATERIAL:

El material seleccionado para cama de apoyo (arena gruesa), tiene que ser apto según estudios de
materiales, según norma ASTM, AASTHO, AMSI, Reglamento Nacional de Edificaciones.

MÉTODO DE MEDICIÓN:
La unidad de medida es el metro lineal (ml). Se medirá el metro lineal del volumen de material
colocado en el área de zanja debidamente compactada con el material seleccionado y con la
respectiva aprobación de la Inspección de Obra.

[Link].1.5 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m)

DESCRIPCIÓN
Esta partida comprende el recubrimiento de la tubería con material de relleno propio seleccionado y
clasificado después de la colocación de la tubería hasta a la cota de la rasante con material propio
seleccionado previamente zarandeada, para la cual se tomará las previsiones necesarias para la
consolidación del relleno, el cual protegerá las estructuras enterradas (tubería). Para efectuar el
relleno el constructor deberá de contar con la autorización del inspector de obra después de haberse
realizado la colocación de la tubería y su prueba hidráulica.

METODO DE EJECUCION:
Una vez que la tubería ha sido colocada y debidamente probada en su funcionamiento hidráulico,
se coloca el material de relleno seleccionado extendiéndolo en capas de 30 cm. de espesor como
máximo, apisonando adecuadamente, hasta alcanzar la altura total de la zanja.
La altura mínima de relleno sobre la clave del tubo será de 0.60 metro sobre la clave del tubo.
Se deberá poner mucho cuidado en la ejecución de los rellenos a fin de evitar la rotura de las tuberías
al compactar las capas superiores con equipo de compactación.

MATERIAL:
El material de relleno debe estar exentó de materia orgánica, suelos arcillosos o limosos uniformes
y de piedras mayores de 2’’. El material de relleno inicial deberá ser material fino previamente
seleccionado mediante el zarandeo.

METODOLOGIA DE MEDICION
La unidad de medida es el metro lineal (ml). Se medirá el metro lineal del volumen del relleno
multiplicando el ancho, la profundidad y la longitud de la zanja.

[Link].1.6 TUBERÍA PVC SAP 2" CLASE 10 (unidad de medida: m)

DESCRIPCIÓN
Son los elementos de sección circular que permiten evacuar el recurso hídrico desde las captaciones
hasta los reservorios y de estos hasta las piletas domiciliarias o piletas públicas.

PROCESO DE EJECUCIÓN
Las tuberías a utilizar serán de Policloruro de Vinílico (P.V.C.),de distintas clases: 7.5 y 10, de
acuerdo a las solicitudes que se requieran y que están claramente indicadas en los planos y los
cálculos correspondientes. A la adquisición de las tuberías, se deberá exigir al proveedor el
certificado de garantía y las especificaciones correspondientes.

Las tuberías no deben de presentar rajaduras, desportillados, o defectos que previa inspección se
determinarán, se debe también verificar que la marca a utilizar sea buena y de las garantías
necesarias en lo referente a la calidad de las tuberías.

La tubería y accesorios deben ser bajados a la zanja en forma tal que se evite golpes o daños en el
recubrimiento de la tubería. Bajo ninguna circunstancia la tubería y accesorios deberán dejarse caer
dentro de la zanja.

Antes de colocar la tubería en la zanja mientras está suspendida deberá ser inspeccionado
golpeándola suavemente a todo su largo, con un martillo de peso liviano para descubrir posibles
rajaduras. Cualquier tubo encontrado defectuoso deberá rechazarse.

Cuando la instalación se haga en tubería PVC del tipo espiga campana se seguirá las siguientes
instrucciones:

En caso de corte de tubería eliminar el filo exterior (rebada) de la espiga campana hasta lograr el
chaflán, procédase de igual forma con la campana del tubo, pero achaflado el filo interior.

Medir exactamente la longitud de la campana marcándola luego en la espiga correspondiente.

Limpiar cuidadosamente ambas superficies de contacto usando gasolina u otros.

Rayar abundantemente (con la púa de un clavo) en sentido radial la superficie de contacto (exterior
de la espiga e interior de la campana) cubriendo luego con pegamento.

Efectuar el empalme introduciendo la espiga hasta llegar a la distancia marcada de la campana. A

las 24 horas puede someterse a presión.

También se podrá utilizar fierro galvanizado, cuando así se requiera, como son en los pases aéreos,
tubería expuesta a la intemperie, etc.

METODOLOGÍA DE MEDICION
Las tuberías se medirán en metros lineales de tubería instalada.

[Link].1.7 SUMINISTRO Y COLOCACION DE ACCESORIOS P/LINEA DE CONDUCCION

(unidad de medida: glb)

DESCRIPCIÓN
Esta partida está referida al suministro e instalación de accesorios necesarios y requeridos para la
instalación de la línea de aducción y red de distribución de acuerdo a lo indicado en los planos y
diseño de tuberías de agua potable. Los accesorios a utilizarse en esta partida son de PVC, de las
mismas características de la tubería.

PROCESO DE EJECUCIÓN
Antes de colocar los accesorios definitivamente, es necesario asegurar que los enchufes estén
limpios, con el fin de obtener una junta hermética durante el soldado con pegamento de PVC. El ing.
Inspector exigirá al proveedor del accesorio las respectivas certificaciones del lote del accesorio que
se está utilizando que garanticen el adecuado material a utilizar.

Se deberá seguir estrictamente todas las recomendaciones de instalación que el proveedor sugiera.
El material deberá ser llevado a almacén y no podrá ser utilizado hasta que el Ing. Inspector así lo
autorice después de haber evaluado todos los accesorios.

CALIDAD DE MATERIAL:
El material a utilizar es de acuerdo a las características de las especificaciones y NTP.

METODOLOGÍA DE MEDICIÓN (GLB)

Se ejecutará un proceso de medición en global teniendo en cuenta las unidades de accesorio
necesarias colocados.

UNIDAD DE PAGO
El método de medición de esta partida es por unidades (unid.), de acuerdo a los metrados y
presupuesto de proyecto.

[Link].1.8 PRUEBA HIDRAULICA + DESINFECCION DE TUBERIA PVC (unidad de medida:

DESCRIPCIÓN
Esta partida comprende la doble prueba hidráulica de la tubería, la finalidad de esta partida es la de
verificar que todas las líneas de agua potable estén en correcto estado de instalación, probadas
contra fugas para poder cumplir con el fin a que han sido construidas.

Tanto en el proceso de la prueba como en los resultados serán dirigidos y verificados por la
Supervisión con asistencia de la contratista, debiendo este ultimo de proporcionar el personal,
material, aparatos de prueba, medición y cualquier otro elemento requerido para las pruebas.

Proceso Constructivo:
Las pruebas de las líneas de agua se realizarán en dos etapas:
a) Prueba Hidráulica a Zanja Abierta:
- Para Redes Locales por Circuitos.
- Para 01.03.03.06es Domiciliarias, por Circuitos.
- Para líneas de conducción, aducción, por tramos de la misma clase de tubería.
b) Prueba Hidráulica a Zanja con Relleno Compactado.
- Para Redes con sus conexiones domiciliarias, que comprendan a todos los circuitos en conjunto o
a un grupo de circuitos.
- Para Líneas de conducción y Aducción que abarque todos los tramos en conjunto.

De igual manera podrá realizarse en una sola prueba a zanja abierta, la de redes con sus
correspondientes conexiones domiciliarias.

En la prueba hidráulica a zanja abierta, solo se podrá subdividir las pruebas de los circuitos o tramos,
cuando las condiciones de la obra no permitirán probarlos por circuitos o tramos completos,
debiendo previamente ser aprobados por el Ing. Inspector.

Considerando el diámetro de la línea de agua y su correspondiente presión de prueba se elegirá,

con aprobación del inspector, el tipo de bomba de prueba, que puede ser accionado manualmente
mediante fuerza motriz.

La bomba de prueba podrá instalarse en la parte más baja de la línea y de ninguna manera en las
altas.

Para expulsar el aire de la línea de agua que se está probando, deberá necesariamente instalarse
purgas adecuadas en los puntos altos, cambios de dirección y extremos de la misma.

La bomba de prueba y los elementos de purga de aire, se conectarán a a la tubería mediante:

a) Abrazaderas, en las redes locales, debiendo ubicarse, preferentemente frente a los lotes, en
donde posteriormente formaran parte integrante de las conexiones domiciliarias.
b) Tapones con niples especiales de conexión, en las líneas de impulsión, conducción y aducción.
No se permitirá la utilización de abrazaderas.

Se instalarán como mínimo 2 manómetros de rangos de presión apropiados, preferentemente en

ambos extremos del circuito o tramo a probar.

PERDIDA DE AGUA ADMISIBLE:

La probable pérdida de agua admisible en el circuito o tramo a probar, de ninguna manera deberá
exceder a la cantidad especificada en la siguiente fórmula.

De donde:
F = Pérdida total máx8ima en litros por hora.
N =Número total de uniones (en los accesorios, válvulas y grifos contra incendio se considerará
a cada campana de empalme como una unión)
D = Diámetro de la tubería en milímetros.
P = Presión de pruebas en metros de agua.

PRUEBA HIDRÁULICA A ZANJA ABIERTA

La presión de prueba a zanja abierta, será de 1.50 de la presión nominal de la tubería de redes y
líneas de impulsión, conducción y aducción; y de 1.00 de esta presión nominal apara conexiones
domiciliarias, medida en el punto más bajo del circuito o tramo que se está probando.

En el caso de que el Ejecutor solicitará la prueba en una sola vez, tanto para redes como para sus
conexiones domiciliarias, la presión de prueba será de 1.50 de presión nominal.

Antes de procederse a llenar las líneas de agua a probar, tanto sus accesorios como valvulas
previamente deberán estar ancladas, lo mismo que efectuando su primer relleno compactado,
debiendo que dar solo al descubierto todas sus uniones.

Solo en los casos de tubos que hayan sido observados estos deberán permanecer descubiertas en
el momento que se realice la prueba. La línea permanecerá llena de agua por un periodo mínimo de
24 horas, para proceder a iniciar la prueba.

El tiempo mínimo de duración de la prueba será de dos (2) horas debiendo la línea de agua
permanecer durante este tiempo bajo la presión de prueba.

No se permitirá que, durante el proceso de la prueba, el personal permanezca dentro de la zanja,

con excepción del trabajador que bajará a inspeccionar las uniones, válvulas, accesorios, etc.

PRUEBA HIDRÁULICA A ZANJA CON RELLENO COMPACTADO:

La presión de prueba a zanja con relleno compacto será la misma presión nominal de la tubería,
medida en el punto más bajo del conjunto de circuito o tramos que se está probando.

No se autorizará realizar la prueba a zanja con relleno compactado, si previamente la línea de agua
no haya cumplido satisfactoriamente la prueba a zanja abierta.

La línea permanecerá llena de agua por un periodo mínimo de 24 horas, para proceder a iniciar la
prueba a zanja con relleno compactado.

El tiempo mínimo de duración de la prueba a zanja con relleno compactado será de 1 hora, debiendo
la línea de agua permanecer durante este tiempo bajo la presión de prueba.

Todas las líneas de agua antes de ser puestas en servicio serán completamente desinfectadas de
acuerdo con los procedimientos que se indica en la presente especificación y en todo caso de
acuerdo a los requerimientos que puedan señalar los Ministerios de Salud y Vivienda.

El dosaje de cloro aplicado para la desinfección será de 50 p.p.m.

El tiempo mínimo del contacto del cloro con la tubería será de 24 horas, procediéndose a efectuar
la prueba de cloro residual debiendo obtener por lo menos 5 ppm. de cloro.

Después de la prueba, el agua con cloro será totalmente eliminada de la tubería e inyectándose con
agua de consumo hasta alcanzar 0.2 ppm. de cloro.

Se podrá utilizar cualquiera de los productos enumerados a continuación, en orden de preferencia:

1. Cloro Líquido.
2. Compuesto de Cloro Disuelto con Agua.

Para la desinfección con cloro líquido se aplicará una solución de este, por medio de un aparato
clorinador de solución, o cloro directamente de un cilindro con aparatos adecuados, para controlar
la cantidad inyectada y asegurar la difusión efectiva del cloro en toda línea.

En la desinfección de la tubería por compuestos de cloro disuelto, se podrá usar compuestos de

cloro tal como, hipoclorito de calcio o similares y cuyo contenido de cloro utilizable sea conocido.
Para la adición de estos productos, se usarán una proporción de 5% de agua. Determinándose las
cantidades a utilizar mediante la siguiente fórmula:

De donde:
g = Gramos de hipoclorito.
C = p.p.m. o mgs. Por litro deseado.
L = Litros de Agua.

REPARACIÓN DE FUGAS
Cuando se presente, fugas en cualquier parte de la línea de agua, serán de inmediato reparadas
por el Ejecutor debiendo necesariamente, realizar de nuevo la prueba hidráulica del circuito y la
desinfección de la misma, hasta que se consigue resultado satisfactorio y sea recepcionada por el
Ing. Inspector.

CALIDAD DE MATERIAL:
El material a utilizar es de acuerdo a las características de las especificaciones y de acuerdo a las
exigencias del Ing. Inspector.

MÉTODO DE MEDICIÓN:
El método de medición de esta partida es por unidad de medida de metro lineales (ml), de acuerdo
a los metrados y presupuesto de proyecto.

CONDICIONES DE PAGO
Según los trabajos requeridos y determinada la cantidad total, tomando en cuenta las Normas de
Medición y la Unidad de Medida correspondiente, se procede al Pago.

[Link].1.9 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].2 LINEA DE ADUCCION Y RED DE DISTRIBUCION

[Link].2.1 TRAZO Y REPLANTEO DE ZANJAS PARA RED DE DISTRIBUCION (unidad de
medida: m)

Similar a la partida [Link].1.1.

[Link].2.2 EXCAVACION DE ZANJAS EN TIERRA COMPACTA 0.40 X 0.60 M (unidad de

medida: m³)

Similar a la partida [Link].1.2.

[Link].2.3 REFINE, NIVELACION Y CONFORMACION DE FONDO DE ZANJAS (unidad de

medida: m)

Similar a la partida [Link].1.3.

[Link].2.4 CAMA DE APOYO PARA TUBERIAS e=10CM (unidad de medida:m)

Similar a la partida [Link].1.4.

[Link].2.5 SOBRECAMA DE APOYO PARA TUBERIAS PVC e=30CM (unidad de medida:m)

Similar a la partida [Link].1.4.

[Link].2.6 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m)

Similar a la partida [Link].1.5.

[Link].2.7 TUBERÍA PVC SAP 1 1/2" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].2.8 TUBERÍA PVC SAP 3/4" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].2.9 TUBERÍA PVC SAP 3/4" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].2.10 SUMINISTRO Y COLOCACION DE ACCESORIOS P/RED DE DISTRIBUCION

(unidad de medida: glb)

Similar a la partida [Link].1.7.

[Link].2.11 PRUEBA HIDRAULICA + DESINFECCION DE TUBERIA PVC (unidad de medida:

Similar a la partida [Link].1.8.

[Link].2.12 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].3 VALVULAS DE PURGA

[Link].3.1 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].3.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].3.3 CONCRETO SOLADO F'C= 100 KG/CM2, MEZCLA 1:10 CEMENTO-HORMIGON

E=0.05 M. (unidad de medida: m³)

Similar a la partida [Link].8.

[Link].3.4 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].3.5 ACERO F'Y=4200 KG/CM2 GRADO 60 (unidad de medida: kg)

Similar a la partida [Link].10

[Link].3.6 CONCRETO F´C=140 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].3.7 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].3.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].3.9 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].3.10 SUM. E INST. TAPA METALICA DE INSPECCION DE 0.60X0.60M, INC. PINTURA

ANTICORROSIVA + ESMALTE (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].3.11 SUMINISTRO E INSTALACION DE VALVULA DE PURGA 1 1/2" (unidad de

medida: und)

DESCRIPCIÓN

Este ítem comprende la adquisición de todos los accesorios que se utilizarán para la implementación
de las Válvulas de purga, necesarios para la operación y mantenimiento de la estructura.
Previa identificación y revisión de los accesorios se procederá a su colocación teniendo cuidado de
no dañarlos. Se deberá colocar en forma secuencial, de acuerdo a lo indicado en los planos y en las
especificaciones técnicas respectivas de cada accesorio.
PROCESO DE EJECUCIÓN
Los accesorios deberán ser nuevos, libres de defectos y deterioros; para luego ser transportados y
almacenados apropiadamente hasta el momento de su utilización.
Se ejecutará con mano de obra calificada, observando los procedimientos establecidos por los
fabricantes. Para efectos de la realización de las uniones se hará uso de materiales que garanticen
la impermeabilidad de la misma como cinta de teflón o pegamento plástico según sea el caso
accesorios de FºGº o PVC respectivamente, de modo que se logre un correcto colocado de los
accesorios.
METODOLOGÍA DE MEDICION
La unidad de medida será la unidad.
FORMA DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].3.12 SUMINISTRO E INSTALACION DE VALVULA DE PURGA 1" (unidad de medida:

und)

Similar a la partida [Link].3.11.

[Link].3.13 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].16.

[Link].4 VALVULAS DE AIRE

[Link].4.1 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].4.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].4.3 CONCRETO SOLADO F'C= 100 KG/CM2, MEZCLA 1:10 CEMENTO-HORMIGON

E=0.05 M. (unidad de medida: m³)

Similar a la partida [Link].8.

[Link].4.4 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].4.5 ACERO F'Y=4200 KG/CM2 GRADO 60 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.6 CONCRETO F´C=140 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.7 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].4.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m³)

Similar a la partida [Link].1.12.

[Link].4.9 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].4.10 TAPA METALICA TIPO II (60X60) (unidad de medida: und)

Similar a la partida [Link].4.

[Link].4.11 SUMINISTRO E INSTALACION DE VALVULA DE AIRE 1 1/2" (unidad de

medida: und)

IDEM A LA PARTIDA [Link].1.15

[Link].4.12 SUMINISTRO E INSTALACION DE VALVULA DE AIRE 1 1/2" (unidad de

medida: und)

Similar a la partida [Link].4.

[Link].4.13 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)
[Link].5 CONEXION DOMICILIARIA
[Link].5.1 TRAZO Y REPLANTEO P/INST. SANITARIA (unidad de medida: m)

Similar a la partida [Link].1.1.

[Link].5.2 EXCAVACION DE ZANJA P/INST. SANITARIA (unidad de medida: m3.)

Similar a la partida [Link].1.2.

[Link].5.3 REFINE MANUAL Y CONFORMACION DE FONDO DE ZANJA (unidad de medida:

m2.)

Similar a la partida [Link].1.3.

[Link].5.4 CAMA DE APOYO PARA TUBERIAS ESP. 0.05 ML. (unidad de medida: m2.)

Similar a la partida [Link].1.4.

[Link].5.5 SOBRECAMA DE APOYO PARA TUBERIAS e=30CM (unidad de medida:m)

Similar a la partida [Link].1.4.

[Link].5.6 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m3.)

Similar a la partida [Link].1.5.

[Link].5.7 ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (30 ML) (unidad de

medida: m³)

Similar a la partida [Link].1.

[Link].5.8 CONEXION DOMICILIARIA (unidad de medida: und)

DESCRIPCIÓN
Se refiere a los trabajos de empalme de la red de distribución a los domicilios mediante un entubado
con una caja pequeña de concreto y el suministro y colocado de la válvula de paso esférico y
accesorios necesarios que se requiere para su instalación.

PROCESO DE EJECUCIÓN
Antes de proceder a las actividades es necesario desarrollar las actividades de un trazo previo para
excavación de zanja y ubicación de la caja de registro, luego se procederá al vaciado de concreto
cuyo proceso de ejecución se ajustará a lo especificado en las especificaciones generales para
obras de concreto y luego proceder al entubado y colocación de accesorios.
La base de la caja registro no debe ser vaciado para asegura un drenaje en la base y evitar la
presencia de humedad por posibles fugas o ingreso de agua de lluvia o escorrentía superficial.

METODOLOGÍA DE MEDICION (UND)

Se ejecutará un proceso de medición por unidad instalado teniendo en cuenta las unidades de
accesorio necesarias colocadas.

[Link].6 PILETA DOMICILIARIA

[Link].6.1 TRABAJOS PRELIMINARES

[Link].6.1.1 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].6.1.2 EXCAVACIÓN MANUAL EN TERRENO COMUN HASTA H = 1.00M (unidad de

medida: m³)

Similar a la partida [Link].5.

[Link].6.1.3 NIVELACION Y APISONADO (unidad de medida: m2.)

Similar a la partida [Link].2.2.2.

[Link].6.1.4 ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50 ML) (unidad

de medida: m³)

Similar a la partida [Link].6.

[Link].6.2 CONCRETO SIMPLE

[Link].6.2.1 SOLADO PREVIO LOSA DE FONDO E=1" MEZCLA 1:12 C:H (unidad de
medida: m²)

Similar a la partida [Link].8.

[Link].6.3 CONCRETO ARMADO

[Link].6.3.1 ACERO F'Y 4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].9.

[Link].6.3.2 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].6.3.3 CONCRETO F´C=140 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].6.3.4 TARRAJEO EN EXTERIORES E=1.5CM MEZCLA 1:2 (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].6.3.5 SUMINISTRO ACCESORIOS EN PILETA DOMICILIARIA (unidad de medida:

und)
[Link].6.3.6 INSTALACION DE ACCESORIOS DE PILETA (unidad de medida: und)

DESCRIPCIÓN
Esta partida consiste el suministro de los accesorios tanto de agua y de desagüe que a las piletas y
lavadero como también su instalación.

PROCESO DE EJECUCIÓN

Previamente se deberá hacer una compatibilización de lo presupuestado y lo requerido a fin de evitar

que falten accesorios. Estos accesorios podrán varias de acuerdo a lo requerido por el propietario
en cuanto a calidad, debiendo para ello el Ing. Residente poner de conocimiento de los beneficiarios
y realizar el requerimiento, para que cada beneficiario compre los accesorios respectivos. En el
requerimiento el Ing. Residente deberá colocar claramente la calidad de los accesorios.

METODOLOGÍA DE MEDICION
Se medirá de manera global, en el que comprenderá todos los accesorios necesarios.

[Link].6.3.7 CAJA DE REGISTRO DE 12" X 24" INCLY. TAPA (unidad de medida: und)

DESCRIPCIÓN
Consiste en la construcción de una caja de registro de desagüe (060mx0.60m), para realizar trabajos
de mantenimiento a las instalaciones provenientes del inodoro.

MÉTODO DE CONSTRUCCIÓN
En consideración de que se trata de una partida combinada se tendrá que cumplir con las
especificaciones de albañilería, tarrajeos, así como concreto armado para la tapa.
MÉTODO DE MEDICIÓN
Se medirá por Unidad (Und); ejecutada y terminada de acuerdo con las presentes especificaciones;
el trabajo deberá contar con la conformidad y aceptación del Ing. Supervisor.

BASE DE PAGO
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].6.3.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].4.

1.1.10 SISTEMA N° 02 KITEPAMPANI

[Link] CAPTACIÓN DE BARRAJE SIN CANAL DE DERIVACIÓN (01 UND)
[Link].1 ROCE Y DESBROCE DE TERRENO (unidad de medida:m²)

Similar a la partida [Link].1.

[Link].2 DESVIO PROVISIONAL DE RECURSO HIDRICO (unidad de medida: m)

Similar a la partida [Link].2.

[Link].3 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].4 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].5 EXCAVACION MANUAL DE TERRENO (unidad de medida:m³)

Similar a la partida [Link].5.

[Link].6 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA HASTA 30M (unidad de

medida: m³)

Similar a la partida [Link].6.

[Link].7 REFINE, NIVELACION Y COMPACTACION DE TERRENO FONDO DE EXCAVACION

(unidad de medida: m²)

Similar a la partida [Link].7.

[Link].8 SOLADO DE CONCRETO E=2”, F`C= 100KG/CM2 (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].9 ASENTADO DE PIEDRA CON CONCRETO F’C 175 KG/CM2 (unidad de medida:
m³)

DESCRIPCIÓN

Este ítem se refiere a la construcción de mamposterías de piedra cortada o canteada (Tipo A) y

mamposterías de piedra bruta o bolón (Tipo B), con una caravista, de acuerdo a las dimensiones,
espesores y características señaladas en los planos de diseño formulario de presentación de
propuestas y/o instrucciones del Supervisor de Obra.

METODO DE EJECUCIÓN

Consiste en el asentado de piedras las cuales serán un 60 % piedras grandes que irán asentadas
con una mezcla de concreto de f’c=175 kg/cm2 en la zona donde descarga la tubería de limpia
y de rebose.

Se emplearán los insumos correspondientes a esta partida teniendo en cuenta los análisis de precios
unitarios.
Se deberá tener especial cuidado en la preparación del mortero, el mismo que deberá tener la
trabajabilidad y consistencia adecuada, las unidades de albañilería deberán ser previamente
humedecidas para evitar un desecamiento rápido, se deberá cuidar el aplomo y el alineamiento de
los muros y deberán estar de acuerdo a los planos guardando la geometría indicada.

METODOLOGIA DE MEDICION
La medición se ejecutará por m3.

[Link].10 ACERO CORRUGADO F'Y=4200 KG/CM2 GRADO 60 (unidad de medida: kg)

Similar a la partida [Link].19.

[Link].11 ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].12 CONCRETO F'C=280 KG/CM2 PARA CAPTACION (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].13 TARRAJEO INTERIOR C/IMPERMEABILIZANTE E= 1.5 CM MEZCLA 1:2 (unidad

de medida: m²)

Similar a la partida [Link].13.

[Link].14 TARRAJEO EXTERIOR E=1.5CM MEZCLA 1:4 (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].15 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].16 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].17 ACCESORIOS DE CAPTACION

[Link].17.1 ACCESORIOS DE TUB. CONDUCCION (unidad de medida: und)

Similar a la partida [Link].17.

[Link].17.2 ACCESORIOS DE TUB. LIMPIA Y REBOSE (unidad de medida: und)

Similar a la partida [Link].1.14.3.

[Link].18 INSTALACION DE TAPA METALICA PARA CAPTACION DE 0.60 X 0.60 M

(unidad de medida: und)

Similar a la partida [Link].1.15.

[Link] PLANTA DE TRATAMIENTO DE AGUA POTABLE (PTAP)

[Link].1 DESARENADOR

[Link].1.1 OBRAS PRELIMINARES

[Link].1.1.1 TRAZO Y REPLANTEO INICIAL DEL PROYECTO, P/DESARENADOR C/EST.
TOTAL (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].1.1.2 REPLANTEO FINAL DE LA OBRA, P/DESARENADOR CON ESTACIÓN TOTAL

(unidad de medida: m²)

Similar a la partida [Link].4.

[Link].1.2 MOVIMIENTO DE TIERRAS

[Link].1.2.1 EXCAVACION NORMAL PARA ESTRUCTURAS EN TERRENO NORMAL
(unidad de medida: m³)

Similar a la partida [Link].5.

[Link].1.2.2 REFINE, NIVELACION DE TERRENO FONDO DE EXCAVACION (unidad de

medida:m²)

Similar a la partida [Link].7.

[Link].1.2.3 ELIMINACIÓN DE MATERIAL EXCEDENTE MANUAL (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].1.3 OBRAS DE CONCRETO SIMPLE

[Link].1.3.1 SOLADO PREVIO LOSA DE FONDO E=1" MEZCLA 1:12 C:H (unidad de
medida: m²)

Similar a la partida [Link].8.

[Link].1.4 OBRAS DE CONCRETO ARMADO

[Link].1.4.1 LOSA MACIZA FONDO
[Link].[Link] CONCRETO F'C 280 KG/CM2 P/ LOSA DE FONDO (CEMENTO-PI) (unidad
de medida: m³)

Similar a la partida [Link].9.

[Link].[Link] ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUCT. TRABAJADO P/LOSA DE FONDO (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].1.4.2 MUROS
[Link].[Link] CONCRETO F'C 280 KG/CM2 P/MUROS REFORZADOS (CEMENTO P-I)
(unidad de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. TRABAJADO P/MUROS REFORZADOS (unidad de

medida: kg)

Similar a la partida [Link].10.

[Link].1.4.3 CURADO DE CONCRETO

[Link].[Link] CURADO DE CONCRETO CON ADITIVO (unidad de medida: m²)

Similar a la partida [Link].1.12.

[Link].1.4.4 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].[Link] APLICACIÓN DE 1RA. CAPA DE CONCENTRADO P/IMPERMEABILIZACIÓN
INTERIOR DE ESTRUCTURA HID.(3 X 1 AGUA) (unidad de medida: m²)

Similar a la partida [Link].13.

[Link].[Link] APLICACIÓN DE 2DA. CAPA DE CONCENTRADO P/IMPERMEABILIZACIÓN

INTERIOR DE ESTRUCTURA HID.(5 X 2 AGUA) (unidad de medida: m²)

Similar a la partida [Link].13.

[Link].1.4.5 PINTURA
[Link].[Link] PINTADO LATEX-ACRILICO EN MUROS EXTERIORES 2 MANOS (unidad
de medida: m²)

Similar a la partida [Link].15.

[Link].1.4.6 PRUEBA
[Link].[Link] PRUEBA DE CALIDAD DEL CONCRETO (PRUEBA A LA COMPRESIÓN)
(unidad de medida: und)

DESCRIPCIÓN:
La partida comprende la elaboración, curado y rotura de probetas cilíndricas de 6” de diámetro x 12”
de alto y deberá de cumplir con las normas ASTM – C172, para evaluar la resistencia a la compresión
del concreto en las diferentes calidades y estructuras.

PROCESO CONSTRUCTIVO:
Un ensayo de resistencia debe ser el promedio de las resistencias de dos probetas cilíndricas
confeccionadas de la misma muestra de concreto y ensayadas a los 28 días o a la edad de ensayo
establecida para la determinación de f’c.

Las muestras para los ensayos de resistencia deben tomarse de acuerdo con ―Standard Practice
for Sampling Freshly Mixed Concrete‖ (ASTM C 172). Las probetas cilíndricas para los ensayos de

resistencia deben ser fabricadas y curadas en laboratorio de acuerdo con ―Standard Practice for
Making and Curing Concrete Test Specimens in the Field‖ (ASTM C 31M), y deben ensayarse de
acuerdo con ―Test Method for Compressive Strength of Cylindrical Concrete Specimens‖, (ASTM
C 39M).

La resistencia de una clase determinada de concreto se considera satisfactoria si cumple con los
dos requisitos siguientes:
a) Cada promedio aritmético de tres ensayos de resistencia consecutivos es igual o superior a f’c.
b) Ningún resultado individual del ensayo de resistencia (promedio de dos cilindros) es menor que
f’c en más de 3,5 MPa cuando f’c es 35 MPa o menor, o en más de 0,1 f’c cuando f’c es mayor a 35
MPa.

Frecuencia de los ensayos

Las muestras para los ensayos de resistencia de cada clase de concreto colocado cada día deben
tomarse no menos de una vez al día, ni menos de una vez por cada 50 m3 de concreto, ni menos
de una vez por cada 300 m2 de superficie de losas o muros. No deberá tomarse menos de una
muestra de ensayo por cada cinco camiones cuando se trate de concreto premezclado.

MEDICIÓN DE LA PARTIDA:
La unidad de medición a que se refiere esta partida es la unidad (und)

[Link].[Link] PRUEBA HIDRAULICA + DESINFECCION DE TUBERIA PVC (unidad de

medida: m)

Similar a la partida [Link].1.8.

[Link].1.4.7 OTROS
[Link].[Link] LIMPIEZA Y DESINFECCION DEL DESARENADOR (unidad de medida: m²)

DESCRIPCION DEL TRABAJO

Luego del llenado del reservorio para la prueba hidráulica y su desinfección aplicando cloro, se
procederá a su eliminación de acuerdo al procedimiento especificado.

CALIDAD DE LOS MATERIALES

Todos los insumos y materiales necesarios para la ejecución de la partida serán suministrados por
el Residente de obra/Contratista, por lo que es de su responsabilidad la selección de los mismos,
de las fuentes de aprovisionamiento, teniendo en cuenta que los materiales deben cumplir con todos
los requisitos de calidad exigidos en las especificaciones de los planos y requerimientos establecidos
en los estudios técnicos y ambientales del proyecto

METODO DE MEDICION. -
Se medirá por Metro Cuadrado (M2), deberá computarse al llenar en su totalidad el reservorio

METODO DE CONSTRUCCION. -
Descripción del Trabajo
De acuerdo a las condiciones que se presenten la desinfección, podrán realizarse las líneas de agua
así como después el reservorio y estas deben estar, antes de ser puestas en servicio, será
completamente desinfectadas de acuerdo con el procedimiento que se indica en la presente
Especificación y en todo caso, de acuerdo a los requerimientos que puedan señalar los Ministerios
de Salud y Vivienda. El dosaje de cloro aplicado para la desinfección será de 50 ppm.
El tiempo mínimo del contacto del cloro en el reservorio será de 24 horas, procediéndose a efectuar
la prueba de cloro residual debiendo obtener por lo menos 5 ppm de cloro.
En el periodo de cloración, todas las válvulas, grifos y otros accesorios, serán operados repetidas
veces para asegurar que todas sus partes entren en contacto con la solución de cloro.
Después de la prueba, el agua con cloro está totalmente eliminada de la tubería e inyectándose con
agua de consumo hasta alcanzar 0.2 ppm de cloro. Se podrá utilizar cualquiera de los productos
enumerados a continuación, en orden de preferencia:
a. Cloro liquido
b. Compuestos de cloro disuelto con agua
Para la desinfección con cloro liquido se aplicará una solución de este, por medio de un aparato
clorinador de solución o cloro directamente de un cilindro con aparatos adecuados, para controlar la
cantidad inyectada y asegurar la difusión efectiva del cloro en toda la línea.
En la desinfección de la tubería por compuestos de cloro disuelto, se podrá usar compuestos de
cloro tal como, hipoclorito de calcio o similares y cuyo contenido de cloro utilizable sea conocido.
Para la adición de estos productos, se usará una proporción de 5% de agua, determinándose las
cantidades a utilizar mediante la siguiente fórmula:

C.L
G
%Cl .10
De donde:
G = Gramos de hipoclorito
C = p.p.m, o mgs por litro deseado
L = Litros de agua

Ejemplo:
Para un volumen de agua a desinfectar de 1m3 (1 000 litros) con un dosaje de 50ppm empleando
Hipoclorito de calcio al 70% se requiere:

G = 50 x 1 000 = 71.4 gramos

70 x 10

FORMA DE PAGO
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].1.4.8 SUMINISTRO E INSTALACION DE ACCESORIOS DE DESARENADOR

[Link].[Link] ACCESORIOS DESARENADOR (unidad de medida: und)

Similar a la partida [Link].17.

[Link].2 SEDIMENTADOR
[Link].2.1 OBRAS PRELIMINARES
[Link].2.1.1 TRAZO Y REPLANTEO INICIAL DEL PROYECTO, P/SEDIMENTADOR C/EST.
TOTAL (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].2.1.2 REPLANTEO FINAL DE LA OBRA, P/SEDIMENTADOR CON ESTACIÓN TOTAL

(unidad de medida: m²)

Similar a la partida [Link].4.

[Link].2.2 MOVIMIENTO DE TIERRAS

[Link].2.2.1 EXCAVACION MANUAL PARA ESTRUCTURAS EN TERRENO NORMAL 1.75 M
PROF. APROX. (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].2.2.2 ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida:m³)

Similar a la partida [Link].6.

[Link].2.2.3 REFINE, NIVELACION DE TERRENO FONDO DE EXCAVACION (unidad de

medida:m²)

Similar a la partida [Link].7.

[Link].2.2.4 RELLENO COMPACTADO DE ZANJAS CON MATERIAL PROPIO

SELECCIONADO (unidad de medida: m³)

Similar a la partida [Link].2.2.3.

[Link].2.3 OBRAS DE CONCRETO SIMPLE

[Link].2.3.1 SOLADO PREVIO LOSA DE FONDO E=1" MEZCLA 1:12 C:H (unidad de
medida: m²)

Similar a la partida [Link].8.

[Link].2.4 OBRAS DE CONCRETO ARMADO

[Link].2.4.1 LOSA MACIZA FONDO
[Link].[Link] CONCRETO F'C 280 KG/CM2 P/ LOSA DE FONDO (CEMENTO-PI) (unidad
de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUCT. TRABAJADO P/LOSA DE FONDO (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].2.4.2 MUROS
[Link].[Link] CONCRETO F'C 280 KG/CM2 P/MUROS REFORZADOS (CEMENTO P-I)
(unidad de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. TRABAJADO P/MUROS REFORZADOS (unidad de

medida: kg)

Similar a la partida [Link].10.

[Link].2.4.3 CURADO DE CONCRETO

[Link].[Link] CURADO DE CONCRETO CON ADITIVO (unidad de medida: m²)

Similar a la partida [Link].1.12

[Link].2.4.4 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].[Link] APLICACIÓN DE 1RA. CAPA DE CONCENTRADO P/IMPERMEABILIZACIÓN
INTERIOR DE ESTRUCTURA HID.(3 X 1 AGUA) (unidad de medida: m²)

Similar a la partida [Link].13.

[Link].[Link] APLICACIÓN DE 2DA. CAPA DE CONCENTRADO P/IMPERMEABILIZACIÓN

INTERIOR DE ESTRUCTURA HID.(5 X 2 AGUA) (unidad de medida: m²)

Similar a la partida [Link].13.

[Link].2.4.5 PINTURA
[Link].[Link] PINTADO LATEX-ACRILICO EN MUROS EXTERIORES 2 MANOS (unidad de
medida: m²)

Similar a la partida [Link].15.

[Link].2.4.6 PRUEBA
[Link].[Link] PRUEBA DE CALIDAD DEL CONCRETO (PRUEBA A LA COMPRESIÓN)
(unidad de medida: und)

Similar a la partida [Link].[Link].

[Link].[Link] PRUEBA HIDRAULICA + DESINFECCION DE TUBERIA PVC (unidad de

medida: m)

Similar a la partida [Link].1.8.

[Link].2.4.7 OTROS
[Link].[Link] LIMPIEZA Y DESINFECCION DEL SEDIMENTADOR (unidad de medida: m²)

Similar a la partida [Link].[Link].

[Link].[Link] SUMINISTRO E INSTALACION DE ACCESORIOS DE SEDIMENTADOR

(unidad de medida: gbl)

Similar a la partida [Link].17.

[Link].2.4.8 CAJA DE LIMPIA

[Link].[Link] TRAZO,NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].[Link] EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].[Link] CONCRETO F'C= 100KG/CM2 P/SOLADOS (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].[Link] CONCRETO F'C 175 KG/CM2 P/ LOSAS DE FONDO-PISO (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUCT. TRABAJADO P/LOSA Y MURO (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO F'C 210 KG/CM2 P/ MUROS REFORZADOS (unidad de medida:

m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO (INCL. HABILITACIÓN DE MADERA) PARA MUROS RECTOS

(unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].[Link] TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].[Link] TAPA METALICA DE 0.60M X 0.60M (unidad de medida: und)

Similar a la partida [Link].1.15

[Link].[Link] CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].[Link] ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida:m³)

Similar a la partida [Link].6.

[Link].2.4.9 CAJA DE VALVULAS

[Link].[Link] TRAZO,NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].[Link] EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].4.

[Link].[Link] CONCRETO F'C= 100KG/CM2 P/SOLADOS (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].[Link] CONCRETO F'C 175 KG/CM2 P/ LOSAS DE FONDO-PISO (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO (INCL. HABILITACIÓN DE MADERA) PARA LOSAS DE FONDO-

PISO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUCT. TRABAJADO P/LOSA Y MURO (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO F'C 210 KG/CM2 P/ MUROS REFORZADOS (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].[Link] ENCOFRADO (INCL. HABILITACIÓN DE MADERA) PARA MUROS RECTOS

(unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].[Link] TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].[Link] TAPA METALICA DE 0.60M X 0.60M (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].[Link] CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].[Link] ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida:m³)

Similar a la partida [Link].6.

[Link].3 FILTRO LENTO

[Link].3.1 OBRAS PRELIMINARES
[Link].3.1.1 ROCE, LIMPIEZA Y DESBROCE DE TERRENO MANUAL (unidad de medida:
m²)

Similar a la partida [Link].1.

[Link].3.1.2 TRAZO Y REPLANTEO INICIAL (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].3.1.3 TRAZO Y REPLANTEO FINAL (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].3.2 MOVIMIENTO DE TIERRAS

[Link].3.2.1 EXCAVACION MANUAL EN TERRENO NORMAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].3.2.2 ACARREO DE MATERIAL EXCEDENTE A UNA DISTANCIA PROMEDIO DE 30M

(unidad de medida: m³)

DESCRIPCIÓN:
Consiste en el acopio del material proveniente de excavaciones, trasladado de forma manual, hasta
una zona de acopio donde será recogido por la maquinaria.

PROCESO CONSTRUCTIVO:

Se realizará mediante el uso de herramientas manuales y mano de obra no calificada acarreando el

material proveniente de las excavaciones, material acumulado en calidad de desmonte para su
posterior eliminación.

MEDICIÓN DE LA PARTIDA:
La unidad de medición a que se refiere esta partida es el metro cúbico (m³)

[Link].3.2.3 NIVELACION Y APISONADO (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].3.3 CONCRETO SIMPLE

[Link].3.3.1 SOLADO DE 2" MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].3.4 CONCRETO ARMADO

[Link].3.4.1 CONCRETO F'C=210 KG/CM2 PARA FILTRO LENTO (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].3.4.2 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 (unidad de medida:kg)

Similar a la partida [Link].10.

[Link].3.4.3 ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].3.5 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].3.5.1 TARRAJEO INT. C/IMPERMEAB. E=1.5CM MEZCLA 1:2 (unidad de medida:
m²)

Similar a la partida [Link].13.

[Link].3.5.2 TARRAJEO EN MUROS EXTERIORES (MORTERO 1:5) (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].3.5.3 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].3.6 VARIOS

[Link].3.6.1 SUMINISTRO E INSTALACION DE TUBERIA PVC UF DN 100MM C-7.5 (unidad

de medida: m)

DESCRIPCIÓN:
El trabajo indicado en esta sección consistirá en especificar los criterios técnicos y referencias
normativas de mano de obra, materiales, herramientas, equipo, servicios y pruebas de las tuberías
de PVC (tubos, accesorios), de diámetro y tipo especificado en planos para la instalación de la Red
de Desagüe, tal como está indicado en los documentos de construcción (Planos, Especificaciones
Técnicas, memorias descriptivas, según corresponda)

PROCESO CONSTRUCTIVO:
Tuberías. - Serán de PVC (cloruro de polivinilo) rígido, Normalizado Standard Americano Liviano
SAL, con uniones a presión espiga campana fabricado según norma ITINTEC 399.003 y accesorios
del mismo material. Las tuberías y accesorios de PVC para desagüe deberán ser de buena calidad.
Los tubos que se encuentran defectuosos en obra serán rechazados, el rechazo sólo recaerá sobre
cada unidad.

PREPARACIÓN
Revisión de los materiales. - Antes de la instalación de las tuberías, estas deberán ser revisadas
interiormente, así como también los accesorios a fin de eliminar cualquier materia extraña adherida
a las paredes o desechar los materiales que presenten algún defecto.

Ubicación de la Red.- Las tuberías de desagüe deberán estar colocadas lo más lejos posible de
las de agua, siendo las distancias libres mínimas las señaladas en el Reglamento Nacional de
Construcciones.

El diámetro de las tuberías y en especial el del colector principal de desagüe, deberá calcularse para
las condiciones de máxima descarga.

Las pendientes y diámetro de la tubería serán las que se indique en los planos respectivos.

La instalación deberá seguir expresamente las normas del Reglamento Nacional de Construcciones
y las Instrucciones de los Fabricantes de los accesorios.

La Instalación de la Red interior de desagüe deberá considerar:

 La Red interior de desagüe se instalará siguiendo las indicaciones de los planos de detalle que
se acompaña.
 La pendiente de los colectores y de los ramales de desagües interiores será uniforme y no
menor de 1% para diámetros de 100 mm (4”) y mayores; y no menor de 1,5% para diámetros de
75 mm (3”) o inferiores.
 La tubería a emplearse en las redes interiores de desagüe será de PVC del tipo liviano (SAL)
con accesorios del mismo material, uniones en espiga y campanas selladas con pegamento
especial. La tubería de ventilación será del mismo material que el desagüe. La tubería y
accesorios que se usen en la obra no deberán presentar rajaduras, quiñaduras o cualquier otro
defecto visible.
 Los ramales en los baños y demás servicios irán empotrados en el falso piso salvo otras
especificaciones anotadas en el plano, debiéndose realizar las pruebas hidráulicas antes del
vaciado de la losa.

 La instalación en muros deberá hacerse en vacíos o canaletas en la albañilería de ladrillo, No

se permitirá efectuar curvaturas en la tubería ni codos mediante el calentamiento de los
elementos.
 En la instalación bajo tierra de tuberías de PVC, deberá tenerse especial cuidado del apoyo de
la tubería sobre terreno firme y en su relleno compactado por capas, regado de modo que se
asegure la estabilidad de la superficie y la protección del tubo para que no se deforme por el
efecto de la presión que ejerce el relleno.
 Los cambios de dirección se harán necesariamente con codos, no permitiéndose por ningún
motivo tubos doblados a la fuerza, asimismo los cambios de diámetro se harán con reducciones.

Pruebas hidráulicas. - Una vez terminado un trazo y antes de efectuar el relleno de la zanja, se
realizará la prueba hidráulica de la tubería y de sus uniones. Esta prueba se hará por tramos
comprendidos entre buzones o cajas consecutivas.

La prueba se realizará después de haber llenado el tramo con agua, ocho horas antes como mínimo,
siendo la carga de agua para la prueba la producida por el buzón o caja aguas arriba completamente
lleno hasta el nivel de la tapa.

Secuencia de avance de la instalación

La Instalación de la Red de Desagüe deberá tener la siguiente secuencia:
 Verificar la calidad de las tuberías y accesorios,
 Realizar los trabajos previos para el pase de la red en pisos y muros,
 Habilitación (corte) de las tuberías para su instalación,
 Armado de la instalación utilizando los accesorios,
 Fabricación de las cajas de registro,
 Realización de pruebas hidráulicas,
 Vaciado del concreto del falso piso,
 Instalación de accesorios tipo sumideros y registros roscados.

MEDICIÓN DE LA PARTIDA:
Unidad de Medida: metro lineal (ML). Norma de medición: El Se medirá por metro lineal de tubería
instalada, probada y aprobada por el supervisor.

FORMA DE PAGO DE LA PARTIDA:

[Link].3.6.2 TUBERIA PVC - SAP 4" CRIBADA PARA CAPTACION (unidad de medida: m)

Similar a la partida [Link].3.6.1.

[Link].3.6.3 CODO PVC UF 150MM X 90 (unidad de medida: und)

Similar a la partida [Link].17.

[Link].3.6.4 FILTROS DE GRAVA (unidad de medida: m³)

Descripción del trabajo

El material selecto conformado con grava se colocará en capas de una granulometría específica.
Se nivelará al colocarse adecuadamente la capa de material de acuerdo a los espesores indicados
en los planos.

Calidad de los materiales

El material filtrante puede ser material sintético, dicho material sintético puede ser reemplazado por
gravas del tipo pómez.

Tabla 1: Características del medio filtrante

Diámetro Espesor
Descripción Tipo (pulg) (m)
Grava Seleccionada 1era Piedra Gruesa o
Capa Sintética 6 0.5
Grava Seleccionada 2era Piedra Gruesa o
Capa Sintética 4 0.5
Grava Seleccionada 3era Piedra Gruesa o
Capa Sintética 2 0.5
Diámetro Espesor
Descripción Tipo (pulg) (m)
Grava Seleccionada 4ta Piedra Gruesa o
Capa Sintética 1 0.5
Grava Seleccionada 5ta Piedra Gruesa o
Capa Sintética 1/2 0.5
Grava Seleccionada 6ta Piedra Gruesa o
Capa Sintética 3/8 0.5

Método de medición
Se medirá por metro cúbico, de acuerdo a su área de aplicación.

Método de construcción
- Proceso constructivo. - Se colocará en capas de una granulometría especifica Se nivelará al
colocarse adecuadamente la grava, se debe lograr que la inclinación de 45o de las capas
posteriores. La capa más fina va arriba, el de abajo es de mayor granulometría. Se tiene el plano
donde figuran los espesores.

Sistema de control de calidad

La supervisión verificara la correcta colocación de las capas de agregados.

Tomar en cuenta las siguientes pautas para un mejor control de obra:
- Revisión material
- Revisión de trabajos de construcción
- Revisión de campo
- Revisión de la calidad de la partida ejecutada.
- Pruebas de revisión de la operación

Condiciones de pago
El pago por esta partida será en por metro cúbico, una vez que sea verificado por el supervisor la
culminación de la misma.

[Link].3.6.5 FILTROS DE ARENA (unidad de medida: m³)

DESCRIPCIÓN DEL TRABAJO

El material selecto conformado por arena se colocará en capas de una granulometría específica. Se
nivelará al colocarse adecuadamente la capa de material de acuerdo a los espesores indicados en
los planos.

CALIDAD DE LOS MATERIALES

El material filtrante que es un conjunto de partículas de origen natural o artificial, que pueden ser
tratadas o elaboradas y cuyas dimensiones están comprendidas entre los límites fijados por las
Norma Técnica Peruana 400.037-1988.

MÉTODO DE MEDICIÓN
Se medirá por metro cúbico, de acuerdo a su área de aplicación.

MÉTODO DE CONSTRUCCIÓN
Proceso constructivo. - Se colocará en capas de una granulometría especifica Se nivelará al
colocarse adecuadamente la grava, se debe lograr que la inclinación de 45o de las capas
posteriores. La capa más fina va arriba, el de abajo es de mayor granulometría. Se tiene el plano
donde figuran los espesores.

SISTEMA DE CONTROL DE CALIDAD

La supervisión verificara la correcta colocación de las capas de agregados. Tomar en cuenta las
siguientes pautas para un mejor control de obra:
- Revisión material
- Revisión de trabajos de construcción
- Revisión de campo
- Revisión de la calidad de la partida ejecutada.
- Pruebas de revisión de la operación

[Link].3.6.6 VÁLVULA ∅ 4" TIPO MASA CON UNION UNIVERSAL (unidad de medida: und)

Similar a la partida [Link].1.17.

[Link].3.6.7 TAPA METALICA DE 0.60 X 0.60 M. (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].3.6.8 SUMINISTRO Y COLOCACION DE VERTEDOR METALICA (unidad de medida:

und)

Similar a la partida [Link].1.15.

[Link].3.6.9 SUMINISTRO E INSTALACION DE ESCALERA METALICA TIPO GATO

GALVANIZADA (unidad de medida: m)

DESCRIPCION:
Consiste en el suministro e instalación, de una escalera de tubo redondo galvanizado, según
diámetro y dimensiones especificados en los planos de detalle.

PROCESO CONSTRUCTIVO:
Los principales trabajos incluido en esta sección son:
- Planos de Taller/montaje y muestras.
- Soportes de tuberías con monturas, ganchos, arriostres y accesorios según se detalle y
requiera, excepto en lo suministrado por otros trabajos.
- Artículos varios de hierro y acero indicados, especificados o requeridos para culminar el
contrato, a menos que se incluyan en otras Secciones de la Especificación.
- Conexiones varias, anclajes, pernos, grapas, separadores, tuercas, arandelas, formas y
aditivos, según se requiera.
- Acabados galvanizados, de imprimante de fábrica para el trabajo de esta Sección según se
especifique o requiera, incluyendo retoques en obra del mismo.
-
CALIDAD DE LOS MATERIALES
Los materiales serán nuevos, estarán sanos y serán conforme a lo siguiente:

Acero. Las formas laminadas, las planchas y barras serán conforme a la última edición del "Manual
de Construcción de Acero" del AISC, y también conforme a la actual Designación ASTM A36.
Acero Inoxidable. A menos que se designe o apruebe lo contrario, se deben utilizar los siguientes
tipos de aleación de acero inoxidable que son conformes a ASTM A-167 y ASTM A-276:
- Las planchas y barras de acero inoxidable serán del Tipo 316 ó 317 a menos que se especifique
lo contrario.
- Los pernos de anclaje de acero inoxidable serán del Tipo 316.
- Los pernos, tuercas y arandelas de acero inoxidable serán del Tipo 316 donde se conecten o
se apoyen en aluminio.
- La tubería de acero inoxidable será de Tipo 316 ó 317 a menos que se indique lo contrario.
Hierro Fundido.
Conforme a ASTM A-48, excepto donde se designe lo contrario.

Pernos
- Pernos Comunes. Excepto cuando se designe o especifique lo contrario, utilizar unidades de
acero estándar, de calidad comercial, conforme a ASTM A-307. Galvanizar donde se use con
trabajo galvanizado.
- Pernos de Alta Resistencia. Los pernos de alta resistencia serán conforme a ASTM A-325.
Dispositivos de Empernado Diferido. Los dispositivos de Empernado Diferido pueden ser utilizados
en vez de los pernos de anclaje sólo donde se note o detalle de manera específica, se instalarán de
acuerdo con la aprobación de la supervisión, y podrán utilizaran en lo siguiente:

- Para Lugares Interiores y Exteriores Secos, los anclajes serán Hilti HD1 304 SS o su equivalente
aprobado.
- No se aceptarán los dispositivos de empernado diferido para:
Lugares Húmedos

Galvanizado
- Hierro y Acero. ASTM A123, con peso promedio por metro cuadrado de 0.6 kg. y no menos de
0.5 kg /m2.
- Artículos de Ferretería de Metal Ferroso. ASTM A153 con un peso promedio de revestimiento
de 0.4 kg /m2.
- Material de Retoque para Capas Galvanizadas. Las capas galvanizadas estropeadas o
dañadas durante el montaje o fabricación serán reparadas con el uso de DRYGALV, fabricado
por la Compañía American Solder and Flux, Aleación Galvanizada (Galvalloy), Ión Galvanizado
(Galvion), Oleo de Corrosión (Rust Oleum) 7085 Compuesto de Galvanizado en Frío, o su
equivalente, aplicado en concordancia con las instrucciones del fabricante.
-
Electrodos de Soldadura
- Electrodos de acero. Los electrodos de soldadura serán conforme al AWS D1.1, excepto que
las varas o electrodos E7024 no serán utilizados.
- Electrodos de acero inoxidable. Soldar acero inoxidable con electrodos y técnicas según lo
contenido en la Especificación de Serie AWS A5 correspondiente, y según lo recomendado en
las Técnicas y Propiedades de Acero Inoxidable de Cromo-Níquel Austenítico Soldado
publicadas por la Compañía Internacional de Níquel, Inc., Nueva York, Nueva York.

Plancha Estriada.
La plancha estriada será conforme a la Especificación Federal QQ-F461. Las rebabas tendrán forma
de diamante y con ángulos y patrones opuestos. El acero será acero al carbono ASTM A36,
galvanizado por inmersión en caliente luego de su fabricación.
Manejar todos los materiales con cuidado durante el transporte, evitando el daño a las capas
protectoras aplicadas en fábrica. Entregar los artículos fabricados en los empaques del fabricante.
Almacenar todas las materiales in situ, sobre el suelo, en plataformas, vigas, u otros soportes.
Mantener los materiales libres de grasa, suciedad y de cualquier otra materia extraña. Proteger los
materiales de la corrosión.

METODO DE CONSTRUCCION
Antes de la fabricación o entrega, presentar lo siguiente y obtener la aprobación del Inspector:
Planos de Taller y Planos de Montaje. Mostrar la lista de materiales y especificación, detalles de
construcción y fabricación, diagramas de distribución y montaje y método de anclaje o unión a la
construcción adyacente. Dar ubicación, tipo, tamaño y envergadura de la soldadura y de las
conexiones empernadas y distinguir claramente entre las conexiones de fábrica y las de campo.
Antes de la presentación, coordinar los planos de taller con los trabajos relacionados para asegurar
el encaje apropiado de los ensamblajes. Realizar el trabajo conforme a los planos de taller
aprobados.

- Hojas de trabajo del catálogo mostrando los cortes ilustrados del artículo a ser entregado, serán
presentados con los detalles a escala y dimensiones para los artículos fabricados estándar.
- En donde los artículos deban encajar y concordar con las superficies acabadas y/o los espacios
construidos, tomar medidas in-situ y no de los Planos. En donde se deba poner concreto u otros
materiales en puntos exactos para recibir cargas, proveer asistencia y dirección necesarias para
permitir que otras actividades se realicen de manera apropiada. En donde haya conectores
soldados o concreto, accesorios de inserción que son requeridos para recibir cargas, los planos
de taller mostrarán los puntos exactos requeridos y se suministrará la totalidad de dichos planos
a los responsables que se encargasen de instalar los conectores o insertos.Ç

Condiciones De Obra y Mediciones

Examen.
Examinar el trabajo y superficies involucrados antes de comenzar con el trabajo especificado en
esta Sección. Informar al Inspector, por escrito, de las condiciones que impedirán el desarrollo
apropiado de este trabajo. El inicio del trabajo sin hacer un informe al Inspector constituye la
aceptación de las condiciones por parte del Contratista/Residente y cualquier reparación o
eliminación y reemplazo del trabajo que resulte de condiciones inapropiadas se realizará sin costo
adicional para el Contratante.

Verificar Condiciones.
Verificar las dimensiones y las condiciones reales de sitio para asegurar el acondicionamiento
apropiado.

Requerimientos Generales De Fabricación E Instalación

Estándares:
Los metales ferrosos serán limpiados totalmente de toda escama y oxidación suelta antes de ser
fabricados. Las piezas acabadas estarán libres de torceduras, dobladuras, o empalmes abiertos, y
presentarán una apariencia de trabajo ordenado al ser terminados. El trabajo de acero será conforme
a las mejores prácticas presentadas en las "Especificaciones para el Diseño, Fabricación y Montaje
de Acero Estructural para Edificios" del Instituto Americano de Construcción en Acero, última edición.

Soldadura:
Toda soldadura se realizará acorde con el "Código de Soldadura Estructural-Acero", AWS D1.1 y
las revisiones actuales. Sin embargo, en donde se utilice los procesos de Soldadura de Gas con
Arco Metálico (GMAW) el modo de corto circuito será utilizado sólo para material de calibre ligero
(2.6 mm y menos). Los soldadores serán calificados por pruebas de acuerdo con el AWS B3.0.

Fabricación General e Instalación:

Utilizando el stock nuevo especificado de tamaños estándar especificados o detallados, fabricar en
taller produciendo trabajo metálico de alto grado. Moldear y fabricar para lograr las condiciones
requeridas. Incluir grapas, correas, pernos, tuercas y otros sujetadores necesarios para asegurar la
obra. Conformar el trabajo aplicable a la última edición de los Estándares Referenciados. Hacer y
ajustar fuertemente y de manera precisa los empalmes y las intersecciones en planos alineados con
sujetadores seguros y adecuados. Todo el trabajo en metales será montado a plomo, nivelado en

línea y en la ubicación designada. Las soldaduras en obra en superficie expuesta serán hechas a
tierra y de acabado liso. Las conexiones serán empernadas o soldadas de acuerdo a lo indicado en
los Planos. Luego de la instalación, todo el trabajo se dejará limpio y ordenado, listo para el pintado
o revestimiento de la obra.
- Coordinar el trabajo de esta Sección con los trabajos relacionados. Poner especial atención a
los artículos a ser empotrados en el trabajo de concreto. Suministrar todo el punzonado y
perforaciones indicados o requeridos para añadir otro trabajo al de esta Sección.
- No cortar en obra o alterar la integridad estructural de las piezas sin la aprobación explícita del
Inspector.
- Colocar mortero debajo de las planchas de base.
Protección:
Suministrar y ser responsable de la protección y reparación de las superficies adyacentes y las áreas
que pudieran dañarse como resultado del trabajo de esta Sección. Proteger el trabajo realizado aquí
hasta la culminación y la aceptación final del proyecto por parte del Inspector. Reparar o reemplazar
todo el trabajo dañado o defectuoso a su condición original especificada, sin costo adicional para el
Contratante.
- Proteger las superficies de piso acabadas y el trabajo adyacente del daño. Los pisos de
concreto no serán sobrecargados. El equipo móvil utilizado en la colocación de acero deberá
tener llantas neumáticas. Las piezas de acero no serán colocadas directamente en los pisos;
utilizar cojines de madera u otro material para amortiguar.
- Cuando se realice soldaduras cerca de vidrio o a superficies acabadas, se protegerá tales
superficies del daño que pudiera producir las chispas, la salpicadura o los pedazos de metal de
la soldadura.
Tolerancias: Cumplir con las tolerancias especificadas en los estándares y códigos referenciados.

SISTEMA DE CONTROL DE CALIDAD

A menos que se especifique lo contrario, todo trabajo especificado aquí será conforme a los
requerimientos aplicables de los siguientes códigos y especificaciones:
- Fabricación y Montaje. La Fabricación y montaje estructural y trabajo en metal misceláneo será
en concordancia con la última edición de la "Especificación para el Diseño, Fabricación y
Montaje de Acero para Edificios", y el "Código de Práctica Estándar para Edificios y Puentes de
Acero" del AISC, excepto cuando haya una discrepancia entre los Planos y esta especificación,
prevalecerán los Planos.
- Inspecciones Continuas. Toda soldadura y empernado de alta resistencia será inspeccionado
por el Inspector. Notificar al Inspector al menos con 24 horas de anticipación de toda soldadura
programada y empernado de alta resistencia de los ensamblajes estructurales de acero.

Partidas Específicas
El Contratista/Residente chequeará los Planos y otras secciones de especificaciones, determinará
los requerimientos de los otros trabajos, y proveerá todas las partidas misceláneas de hierro y acero
requeridos para completar todo el trabajo. Suministrará sujetadores y conectores de tipos
aprobados, sean o no indicados

METODO DE MEDICION

Se medirá por unidad de trabajo realizado y deberá ser aprobada por el supervisor.

[Link].3.6.10 PINTURA LATEX EN MUROS EXTERIORES E INTERIORES (unidad de

medida: m²)

Similar a la partida [Link].[Link].1.

[Link].3.6.11 LIMPIEZA Y DESINFECCION DE FILTRO LENTO (unidad de medida: m²)

Similar a la partida [Link].[Link].

[Link].3.6.12 PRUEBA DE CALIDAD DEL CONCRETO (PRUEBA A LA COMPRESION)

(unidad de medida: und)

Similar a la partida [Link].4.6.1.

[Link].4 ALMACEN - OFICINA

[Link].4.1 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida:m²)

Similar a la partida [Link].4.

[Link].4.2 CONTROL TOPOGRAFICO (unidad de medida:m²)

Similar a la partida [Link].4.

[Link].4.3 MOVIMIENTO DE TIERRAS

[Link].4.3.1 EXCAVACION EN TERRENO NORMAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].4.3.2 REFINE, NIVELACIÓN Y COMPACTACIÓN EN TERRENO NORMAL (unidad de

medida: m²)

Similar a la partida [Link].7.

[Link].4.3.3 RELLENO COMPACTADO EN TERRENO NORMAL A PULSO (unidad de

medida: m³)

Similar a la partida [Link].2.2.3.

[Link].4.3.4 ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].4.4 OBRAS DE CONCRETO SIMPLE

[Link].4.4.1 CIMIENTO CORRIDO C:H, 1:10 +30 %PG (unidad de medida: m³)

DESCRIPCIÓN
Por esta denominación se entiende los elementos de concreto ciclópeo que constituyen la base de
los sobrecimientos, con la finalidad de mejorar la estabilidad del suelo y que sirve para transmitir al
terreno el peso propio de los mismos y la carga de la estructura que soportan. Esta partida
comprende la preparación y colocación del concreto de una mezcla C:H 1:10 + 30 % de P.G., en los
espacios excavados para cimientos de muros, como se indican en los planos.

PROCESO DE EJECUCIÓN
 El cemento a usarse será Pórtland Puzolánico IP o alternativamente cemento normal Tipo I, que
cumplan con las normas ASTM.
 El hormigón será canto rodado de río o de cantera compuesto de partículas, fuertes, duras y
limpias.
 Estará libre de cantidades perjudiciales de polvo, terrones, partículas blandas, ácidos, materiales
orgánicos ú otras sustancias perjudiciales. Su granulometría deberá ser uniforme entre las mallas
N° 100 como mínimo y 2” como máximo.
 El almacenaje del hormigón se efectuará igual o similar a los agregados seleccionados.
 El agua para la preparación del concreto será fresca limpia y potable. Se podrá emplear agua no
potable solo cuando se produce cubos de mortero probados a la compresión a los 07 y 28 días, que
den resultados iguales o mayores que aquella obtenida con especímenes similares preparados con
agua potable. La prueba en caso de ser necesaria se efectuará de acuerdo a la norma ASTMC –
109.
 Se considerará como agua de mezcla aquella contenida en la arena, la que será determinada de
acuerdo a la ASTMC-70.
 El contratista suministrará al Ingeniero Supervisor las proporciones de las mezclas necesarias para
cumplir con los requisitos de resistencia, durabilidad impermeabilidad de todas las obras de concreto
especificados en los planos.
 El concreto será transportado de la mezcladora al lugar de la obra en forma práctica y lo más
rápido posible, evitando la separación o segregación de los elementos.
 El equipo de transporte será de un tamaño tal que asegure un flujo continuo desde el lugar del
mezclado, hasta el lugar del vaciado.
 Antes de iniciar cualquier vaciado los encofrados deberán ser revisados y aprobados por el
Ingeniero Supervisor, requisito sin el cual no podrá vaciarse ningún elemento.
 La mezcla de concreto será realizada en forma continua, no será permitido depositar concreto
sobre vaciados que hayan endurecido considerablemente como para generar la formación planos
débiles en la estructura.
 El concreto recién vaciado deberá ser protegido de una deshidratación prematura, además deberá
mantenerse con una pérdida mínima de humedad, a una temperatura relativamente constante,
durante el tiempo que dure la hidratación del concreto.

METODOLOGÍA DE MEDICION
La medición se ejecutará por m3.

[Link].4.4.2 ENCOFRADO Y DESENCOFRADO NORMAL EN SOBRECIMIENTOS (unidad de

medida:und)

Similar a la partida [Link].11

[Link].4.4.3 SOBRECIMIENTO CORRIDO C:H, 1:8 + 25% P.G. (unidad de medida: m³)

DESCRIPCIÓN
Esta partida se refiere a la construcción de sobre cimientos corridos del almacén - oficina el cual
será de concreto ciclópeo de 1:8+ 25 % de piedra grande. Debiendo para ello realizar el trazo
respectivo conforme a los alineamientos de las balizas para la colocación del encofrado para el
vaciado posterior del concreto y la colocación de las piedras las cuales se debe colocar evitando
dejar vacíos.

PROCESO DE EJECUCIÓN
Se realizará realizando primero el encofrado respectivo colocando primero el concreto en un espeso
de 10cm llenando en el las piedras de piedras de 4” evitando dejar vacíos con un chuceado
permanente, siguiendo hasta llegar al nivel registrado en el encofrado

METODOLOGÍA DE MEDICION
La medición se ejecutará por m3.

[Link].4.4.4 CONCRETO F'C= 140 KG/CM2 PARA FALSO PISO (unidad de medida: m³)

DEFINICIÓN:
Consiste en realizar un vaciado de piso provisional, sobre un suelo compactado y nivelado dentro
de los ambientes del campamento provisional de obra.

DESCRIPCION DE LOS TRABAJOS.

Comprende al concreto f`c= 140 kg/cm2 que será aplicado para el falso piso de la construcción
provisional, como: almacén, oficina y demás detallados en la distribución de los planos.

MÉTODO DE EJECUCIÓN.

Serán ejecutados con mezcla de concreto f`c=140kg/cm2, y vaciados de forma manual.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

[Link].4.5 OBRAS DE CONCRETO ARMADO

[Link].4.5.1 CONCRETO F'C 210 KG/CM2 P/ZAPATA (CEMENTO P-I) (unidad de medida:
m³)

Similar a la partida [Link].12

[Link].4.5.2 ACERO FY= 4,200 KG/CM2, P/ZAPATAS (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.5.3 CONCRETO F'C 210 KG/CM2 P/COLUMNAS INCL. BOMBEO (CEMENTO P-I)
(unidad de medida: m³)

Similar a la partida [Link].12

[Link].4.5.4 ENCOFRADO Y DESENCOFRADO NORMAL EN COLUMNAS (unidad de

medida:m²)

Similar a la partida [Link].11

[Link].4.5.5 ACERO FY= 4,200 KG/CM2, P/ COLUMNAS (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.5.6 CONCRETO F'C 210 KG/CM2 P/VIGAS INC. BOMBEO (CEMENTO P-I) (unidad
de medida: m³)

Similar a la partida [Link].12.

[Link].4.5.7 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].4.5.8 ACERO FY= 4,200 KG/CM2, P/ VIGAS (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.5.9 CONCRETO F'C 210 KG/CM2 P/LOSA ALIGERADA INCL. BOMBEO (CEMENTO
P-I) (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.5.10 ENCOFRADO Y DESENCOFRADO NORMAL LOSA (unidad de medida:m²)

Similar a la partida [Link].11

[Link].4.5.11 ACERO FY= 4,200 KG/CM2, P/ LOSA (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.5.12 CASETON DE POLIESTIRENO P/TECHO 1.20 X 0.3 X 0.15 (unidad de

medida: m²)

DESCRIPCIÓN:
Consiste en el suministro y colocación de bloques de tecnoport para techo para formar los
casetones o bovedillas de las losas aligeradas.

PROCESO CONSTRUCTIVO:
Antes de colocar el acero en viguetas y acero de temperatura, se deberá realizar el colocado de
casetones de poliestireno, en la losa de techo inclinado y aleros de la caseta de máquinas.

MÉTODO DE MEDICIÓN
La unidad de medida será la unidad (Und), suministrada y colocada en obra
FORMA DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].4.6 TABIQUERIA Y ALBAÑILERIA

[Link].4.6.1 MURO DE BLOQUETA DE 0.15*0.20*0.40M (unidad de medida: m²)

DESCRIPCIÓN
Esta partida está referida a los trabajos para la construcción de tabiquería de bloquetas, estos muros
servirán como separadores de ambiente y limitarán las áreas establecidas para los usos que han
sido destinados.

Las presentes especificaciones se complementarán con las normas de diseño Sismo -Resistente
del Reglamento Nacional de Construcciones y Normas Técnicas vigentes.

MATERIALES
Clavos para madera, arena gruesa, agua, bloquetas de 15x20x40, Cemento Pórtland tipo IP, madera
tornillo, bloquetas.
Serán elementos producidos bajo normas vigentes de fabricación, elaborados con cemento y
agregados seleccionados. Su fabricación se producen en serie, y dependiendo del tipo de
fabricación serán artesanales o mecanizadas. Las producidas en plantas mecanizadas tendrán
mejores características debido a los controles de calidad a los que están sometidos. La elección de
la calidad de las bloquetas será autorizada por el supervisor, debiendo principalmente cumplir con
los requerimientos que da las especificaciones del proyecto. De no cumplir con alguna de las
condiciones siguientes, el material deberá de rechazarse:
Resistencia: Carga mínima de rotura a la compresión 70 kg/cm2 promedio de 5 unidades ensayadas
consecutivamente del mismo lote.
Durabilidad: Inalterable a los agentes externos.
Textura: Homogénea de grano uniforme.
Superficie de contacto:Rugosa y Áspera
Color:Cemento.
Apariencias Externas:De ángulo recto, aristas vivas y definidas caras llenas
Dimensiones:Exactas y constantes dentro de lo posible, con variaciones +/-2mm
Cualquier otra característica adicional de las bloquetas deberá sujetarse a las Normas ITINTEC
Nacionales, se rechazará las bloquetas que no cumplan las características antes mencionadas y los
que presenten notoriamente los siguientes efectos:
a.- Resquebrajamiento, fracturas, grietas, hendiduras.
b.- Los sumamente porosos o permeables.
c.- Los que al ser golpeados con martillo den un sonido sordo.
d.- Los desmenuzables.
e.-Los que contengan materiales extraños, profundos o superficiales, como conchuelas, grumos
de naturaleza calcárea, residuos orgánicos, etc.
f.- Los que presenten notoriamente manchas blanquecinas de carácter salitroso.
g.- Los que pueden producir fluorescencias y otras manchas veteadas, negruzcas, etc.
h.- Los que enteros o deformes, así como retorcidos y los que presenten alteraciones en sus
dimensiones.
i.- Los de caras de contacto lisas, no áspera o que no presentan posibilidades de una buena
adherencia con el mortero

MORTERO
Será una mezcla de cemento y arena gruesa 1:5, en la proporción indicada en el Art. 3.17.5 de las
Normas de Diseño Sismo – Resistentes del Reglamento Nacional de Construcciones.

METODOS DE CONSTRUCCION
La ejecución de la albañilería será prolija. Los muros quedarán perfectamente aplanados y las
hiladas bien niveladas, guardando uniformidad en toda la edificación.

Se humedecerán previamente las bloquetas en agua en forma tal que quedan bien humedecidos y
no absorban el agua del mortero, en condición saturada superficialmente seca. No se permitirá el
agua vertida sobre el ladrillo puesto en la hilada en el momento de su colocación.
Si el muro se va a levantar sobre los cimientos, se mojará la cara superior de estos; el procedimiento
será levantar simultáneamente todos los muros de una sección, colocándoselos bloquetas mojados
sobre una capa de mortero extendida íntegramente sobre la anterior hilada, rellenando luego las
juntas verticales con la cantidad suficiente de mortero.
El espesor de las juntas será de 1.5 centímetros promedio con un mínimo de 1.2 centímetros y un
máximo de 2 centímetros.
Los tacos serán de madera seca de buena calidad y previamente alquitranados; de dimensiones de
2” x 3” x 4” para los muros de soga, llevarán alambres o clavos salidas por tres de sus caras, para
asegurar el anclaje con el muro. El número de tacos por vanos no será menor de 06, estando en
todo caso supeditado a lo que indiquen los planos de detalle.
El ancho de los muros es de 0.15m y está indicado en los planos. El tipo de aparejo será tal que las
juntas verticales sean interrumpidas de una a otra hilada; ellas no deberán corresponder ni aún estar
vecinas al mismo plano vertical para lograr un buen amarre.
Estas secciones de cruce de dos o más muros se asentarán las bloquetas en forma tal, que se
levanten simultáneamente los muros concurrentes.
Mitades o cuartos de bloquetas se emplearán únicamente para el remate de los muros. En todos los
casos, la altura máxima del muro que se levantará por jornada será de media altura. Una sola
cantidad de mortero deberá emplearse en el mismo muro o en los muros que se entrecrucen.
Resumiendo, el asentado de bloquetas en general será hecho prolijamente: en particular se pondrá
atención a la calidad de la bloqueta, a la ejecución de las juntas, al plomo del muro y perfiles de
derrames y a la dosificación, preparación y colocación del mortero.
Se recomienda el empleo de escantillón.

METODOS DE MEDICION
Unidad de medida : M2
Norma de medición :
Este trabajo será medido por metro cuadrado, considerando el ancho y alto de los muros que están
especificados en las láminas de arquitectura.

[Link].4.7 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].4.7.1 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

DESCRIPCIÓN
Estas partidas comprenden los diferentes tipos de tarrajeados en los ambientes exteriores,
compuestos de cemento portland, agregados finos y agua, preparados y construidos de acuerdo al
R.N.C. y las Normas Técnicas Vigentes y las complementadas por esta especificación.

MATERIALES
Se empleará:
Cemento portland tipo IP, arena fina y agua.

METODOS DE CONSTRUCCION
Preparación de la Superficie:
Las superficies de concreto y ladrillo deben rascarse, limpiarse y humedecerse antes de aplicar el
concreto. Se verificarán que todas las instalaciones, redes y accesorios necesarios ya estén
colocados antes de proceder al tarrajeado. Igualmente deben quedar convenientemente protegidas
para evitar el ingreso de agua o mortero dentro de los ductos, cajas, etc.
Procedimientos de Ejecución:
Se deberán colocar cintas de mortero de concreto, la mezcla será en proporción 1:4 (cemento –
arena), las cintas quedarán espaciadas a un máximo de 1.50 metros. Se comenzará del lugar más
cercano a las esquinas. Se debe controlar la verticalidad de estas cintas con plomada de albañil.
Las cintas deben sobresalir al espesor máximo del tarrajeo.
Deben emplearse reglas de madera bien perfiladas que se correrán sobre las cintas guía,
comprimiendo la mezcla contra el paramento a fin de lograr una mayor compactación, debe lograrse
una superficie pareja, plana.
Pañeteado:
Las superficies de los elementos estructurales que no garanticen una buena adherencia del tarrajeo,
recibirán un pañeteado con mortero de cemento y arena gruesa en proporción de 1:4, que será
arrojado con fuerza para asegurar un buen agarre, dejando el acabado rugoso para recibir el tarrajeo
final.

En el caso de que los elementos de concreto vaciado presenten defectos de mayor cuantía en a la
superficie después del desencofrado, se les aplicará un tarrajeo similar al indicado para los muros
de albañilería.
En primer lugar, se procederá a picar la superficie, evitando que el concreto se endurezca e impida
un buen trabajo, luego se deberá salpicar con fuerza un mortero de cemento y arena gruesa en
proporción 1:1 para dar mayor adherencia, tarrajeando luego de la misma manera como se indicó
para el tarrajeo de muros.
Si fuera necesario dar un espesor mayor a la capa del tarrajeo, se procederá a colocar una malla
tipo “gallinero” sujetándola con clavos de acero y separándola en forma apropiada de la superficie
del concreto para que quede bien envuelta en el mortero. El tarrajeo una vez seco debe tener una
textura y tonalidad similar a la de las demás superficies.

MEDICIÓN DE LA PARTIDA
Unidad de medida : M2
Norma de medición : Este trabajo será medido por metro cuadrado, considerando el ancho y alto
de las superficies a tarrajear.

[Link].4.7.2 TARRAJEO INTERIOR E=1.5 CM MEZCLA 1:2 (unidad de medida: m²)

DESCRIPCIÓN
Estas partidas comprenden los diferentes tipos de tarrajeados en los ambientes interiores,
compuestos de cemento portland, agregados finos y agua, preparados y construidos de acuerdo al
R.N.C. y las Normas Técnicas Vigentes y las complementadas por esta especificación.

MATERIALES
Se empleará:
Cemento portland tipo IP, arena fina y agua.

Procedimientos de Ejecución:
Se deberán colocar cintas de mortero de concreto, la mezcla será en proporción 1:2 (cemento –
arena), las cintas quedarán espaciadas a un máximo de 1.50 metros. Se comenzará del lugar más

cercano a las esquinas. Se debe controlar la verticalidad de estas cintas con plomada de albañil.
Las cintas deben sobresalir al espesor máximo del tarrajeo.
Deben emplearse reglas de madera bien perfiladas que se correrán sobre las cintas guía,
comprimiendo la mezcla contra el paramento a fin de lograr una mayor compactación, debe lograrse
una superficie pareja, plana.

Pañeteado:
Las superficies de los elementos estructurales que no garanticen una buena adherencia del tarrajeo,
recibirán un pañeteado con mortero de cemento y arena gruesa en proporción de 1:2, que será
arrojado con fuerza para asegurar un buen agarre, dejando el acabado rugoso para recibir el tarrajeo
final.

Curado:
La mezcla se preparará en la proporción de 1:2 (cemento – arena fina). En caso de disponer de cal
apropiada, la mezcla será proporcionada en volumen seco de una parte de cemento media parte de
cal y cinco partes de arena fina a la que se añadirá la cantidad máxima de agua que mantenga la
trabajabilidad y docilidad del mortero. Se preparará cada vez una cantidad de mezcla que pueda ser
empleada en el lapso máximo de una hora.

Tarrajeo Primario:
Este tipo de tarrajeo se ejecutará como base para recibir el acabado, El procedimiento a seguir es
similar al anteriormente descrito con la diferencia que deberá acabarse con llana de metal para que
la superficie quede completamente lisa y lista para recibir el tarrajeo fino.
Tarrajeo de Elementos de Concreto:
En el caso de que los elementos de concreto vaciado presenten defectos de mayor cuantía en a la
superficie después del desencofrado, se les aplicará un tarrajeo similar al indicado para los muros
de albañilería.
En primer lugar, se procederá a picar la superficie, evitando que el concreto se endurezca e impida
un buen trabajo, luego se deberá salpicar con fuerza un mortero de cemento y arena gruesa en
proporción 1:1 para dar mayor adherencia, tarrajeando luego de la misma manera como se indicó
para el tarrajeo de muros.
Si fuera necesario dar un espesor mayor a la capa del tarrajeo, se procederá a colocar una malla
tipo “gallinero” sujetándola con clavos de acero y separándola en forma apropiada de la superficie
del concreto para que quede bien envuelta en el mortero. El tarrajeo una vez seco debe tener una
textura y tonalidad similar a la de las demás superficies.

MEDICIÓN DE LA PARTIDA
Unidad de medida : M2

Norma de medición : Este trabajo será medido por metro cuadrado, considerando el ancho y alto
de las superficies a tarrajear.

[Link].4.7.3 TARRAJEO DE CIELO RASO C/MEZCLA 1:5 C:A E=1.50 CM (unidad de

medida: m²)

DEFINICIÓN:

DESCRIPCION DE LOS TRABAJOS

El tratamiento del cielorraso será de dos clases, en las áreas exteriores, en caso que se produzcan
encuentros con otros planos ya sean estructurales o de albañilería.

La superficie de la estructura después de vaciada y desencofrada, normalmente no ofrece una

textura uniforme, por lo cual es necesario revestirlas con mortero para darle un acabado homogéneo
que garantice la limpieza de la estructura y ofrezca una presentación estética.

MÉTODO DE CONSTRUCCIÓN
En las áreas exteriores voladizos del aligerado se aplicará una mezcla en proporción 1:5 cemento-
arena, igualmente en las áreas interiores, con el sistema de cinta.
En caso que se produzcan encuentros con otros planos ya sean estructurales o de albañilería con
el cielorraso, se colocarán bruñas de 1 x 1 cm., esta bruña se ejecutará con "palo de corte" que corra
apoyándose sobre reglas.
Con el fin de evitar ondulaciones será preciso aplicar la pasta de inmejorables condiciones de
trabajabilidad.
Para el tratamiento de estas superficies se encuentran indicaciones en el Cuadro de Acabados.

CALIDAD DE LOS MATERIALES

Los materiales utilizados en la presente partida serán de primera y de acuerdo a los requisitos
mínimos para la construcción.

SISTEMAS DE CONTROL DE CALIDAD

METODO DE MEDICIÓN
La unidad de METODO DE MEDICIÓN de estas partidas será metro cuadrado (m2).

CONDICIONES DE PAGO

[Link].4.7.4 VESTIDURA DE DERRAME EN PUERTA, VENTANA Y VANO (unidad de

medida: m)

DEFINICIÓN:

Definición de la partida
Comprende aquellos revoques constituidos por una sala capa de mortero, pero aplicada en dos
etapas. En la primera llamada “pañeteo”, se proyecta simplemente el mortero sobre el paramento,
ejecutando previamente las cintas o maestras encima de las cuales se corre una regla, luego cuando
el pañeteo ha endurecido se aplica la segunda capa, para obtener una superficie plana y acabada.
Se dejará la superficie lista para aplicar la pintura.
Los encuentros de muros, deben ser ángulo perfectamente perfilados, las aristas de los derrames
expuestas a impactos serán convenientemente boleados, los encuentros de muros con el cielo raso
terminarán en ángulo recto, salvo que en planos se indique lo contraria.

Materiales a usar
Cemento y arena en proporción 1:4. En los revoques ha de cuidarse mucho la calidad de la arena
no debe ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada uniformemente, desde
fina hasta gruesa. Libre de materias orgánicas y salitrosas. Cuando este seca toda la arena pasara
por la criba N° 8. No más del 20% pasara por la criba N° 50 y no más del 5% pasara par la criba N°
100. Es de preferirse que los agregados finos sean de arena de río o de piedra molida, marmolina,
cuarzo o de materiales siliceos.
Los agregados deben ser limpios, libres de sales, residuos vegetales y otras materias perjudiciales.
Los elementos a utilizar son:
CEMENTO
El cemento cumplirá con la norma ASTM C -150 Tipo IP.
ARENA
En los revoques ha de cuidarse mucho la calidad de la arena, que no debe ser arcillosa. Será arena
lavada, limpia y bien graduada, clasificada uniformemente desde fino hasta grueso, libre de
materiales orgánicos y salitrosos.
AGUA
Para la preparación del concreto se empleará agua limpia, potable, que no contengan sulfatos; por
ningún motivo se emplearan aguas servidas.
Equipos a utilizar
Herramientas manuales
Regla de aluminio de 2”x4”x6m
Andamio metálico

MODO DE EJECUCIÓN DE LA PARTIDA

Preparación del sitio

Comprende la preparación de la superficie donde se va a aplicar el revoque. Los revoques solo se

aplicarán después de las seis semanas de asentado el muro de ladrillo.
El revoque que se aplique directamente al concreto, no será ejecutado hasta que la superficie de
concreto haya sido debidamente limpiada y logrando la suficiente aspereza como para obtener la
debida ligazón. Se rascará, limpiara y humedecerá muy bien previamente las superficies donde se
vaya a aplicar inmediatamente el revoque.
Para conseguir superficies revocadas debidamente planas y derechas, el trabajo se hará con cintas
de mortero pobre (1:7 arena-cemento) corridas verticalmente a lo largo del muro. Estarán muy bien
aplomadas y tendrán el espesor exacto del revoque (tarrajeo). Estas cintas serán espaciadas cada
metro o metro y medio partiendo en cada parámetro lo más cerca posible de la esquina. Luego de
terminado el revoque se secará rellenando el espacio que ocupaban con una buena mezcla y
cuidada que la usada en el propio revoque.
Constantemente se controlará el perfecto plomo de las cintas empleando la plomada de albañil.
Reglas bien perfiladas se correrán por las cintas que harán las veces de guías, para lograr una
superficie pareja en el revoque, completamente plana.

CONTROLES TÉCNICOS Y DE EJECUCIÓN

No se admitirá ondulaciones ni vacíos. Los ángulos o aristas de muros, vigas, columnas, derrames,
etc. serán perfectamente definidos y sus intersecciones en ángulo recto o según lo indiquen los
planos.
Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla pobre y antes de su
endurecimiento, después de reposar 30 minutos, se hará el enlucido, pasando de nuevo y
cuidadosamente la paleta de madera o mejor la plana de metal.
Espesor mínimo del enlucido:
a) Sobre muros de ladrillo : 1.5 cm.
b) Sobre concreto : 1.5 cm.
c) elementos estructurales : 1.5 cm
La mezcla será de composición 1:4.

ACEPTACIÓN DE LOS TRABAJOS

Los trabajos serán aprobados por el supervisor o Inspector de obra, quien dará la conformidad de la
ejecución de la partida conforme a las especificaciones técnicas.

MÉTODO DE MEDICIÓN:
La unidad de medición de estas partidas será metro lineal (ml).

BASE DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].4.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].4.9 PISOS Y PAVIMENTOS

[Link].4.9.1 EMPEDRADO E=0.15M (unidad de medida: m²)

DESCRIPCIÓN.
Es el área donde se vaciará el concreto encima del empedrado, para el caso particular del Proyecto
se requiere que el espesor de la capa sea de 10 cm. La dosificación del concreto será elaborada
empleando agregado fino y grueso, con una dosificación de concreto de resistencia de f’c=140
kg/cm2.

PROCESO CONSTRUCTIVO.
• La base sobre la que se colocará el empedrado deberá ser previamente compactado y
nivelado. El nivel de compactación debe de ser 15 cm debajo del piso terminado, de manera que
cuando se realice el vaciado este tenga un espesor total de 15 cm.
• El empedrado deberá ser colocado con destreza y cuidado. Deberá ser acomodado de tal
manera que tenga forma compacta. Los espacios entre piedra y piedra serán ocupados por mezcla
que unirá cada uno de estos.
• Previo a la colocación del concreto, el empedrado realizado deberá ser mojado y limpiado de
elementos extraños.
• Hacer Caminos con tablas de madera, los cuales nos servirán para desplazarnos encima de
las piedras, y evitar de cualquier manera que durante el vaciado se contamine el empedrado con
elementos extraños diferentes a la mezcla y piedra mediana.
Una vez vaciado el concreto, se prepara una pasta de cemento: arena (1:2) la cual es vaciada sobre
el piso, esperando que esta esté oreada para poder espolvorear el ocre que previamente fue
mezclado con el cemento en una proporción de 1:3 bien frotado en la que no debe haber grumos,
seguidamente
se procederá a pulir con plancha de pulir debiendo generarse mínimo una película de1.00mm.
• Considerar las recomendaciones que se dan con respecto al curado de las losas, debiendo
al día siguiente del vaciado curar con bastante agua, haciendo posas con arena que nos permitan
mantener un contenido de humedad aceptable.

MEDICIÓN DE LA PARTIDA.
Unidad de Medida : M2
Norma de medición :
Realizar la medición del área trabajada efectivamente, discretizando el área total trabajada en áreas
fácilmente cuantificables.

[Link].4.9.2 VEREDA CONCRETO F'C=140KG/CM2, FROTACHADO Y BRUÑADO (unidad

de medida: m²)

DESCRIPCIÓN
Es la capa de concreto que se vacía encima del empedrado, para el caso particular del proyecto se
requiere que el espesor de la capa sea de 15 cm. La dosificación del concreto será elaborada
empleando agregado fino y grueso, con una dosificación de concreto de resistencia de f’c=140

kg/cm2. para el acabado de frotachado se prepara una pasta de C: A (1:2) y con bruñas de 1cm,
cada 1.00 m.

PROCESO CONSTRUCTIVO
• La base sobre la que se colocará el empedrado deberá ser previamente compactado y
nivelado. El nivel de compactación debe de ser 15 cm debajo del piso terminado, de manera que
cuando se realice el vaciado este tenga un espesor total de 15 cm.
• El empedrado deberá ser colocado con destreza y cuidado. Deberá ser acomodado de tal
manera que tenga forma compacta. Los espacios entre piedra y piedra serán ocupados por mezcla
que unirá cada uno de estos.
• Previo a la colocación del concreto, el empedrado realizado deberá ser mojado y limpiado de
elementos extraños.
• Hacer caminos con tablas de madera, los cuales nos servirán para desplazarnos encima de
las piedras, y evitar de cualquier manera que durante el vaciado se contamine el empedrado con
elementos extraños diferentes a la mezcla y piedra mediana.
• Una vez vaciado el concreto, se prepara una pasta de cemento: arena (1:2) la cual es vaciada
sobre el piso, esperando que esta esté oreada para poder frotachar.
• Considerar las recomendaciones que se dan con respecto al curado de las losas, debiendo
al día siguiente del vaciado curar con bastante agua, haciendo posas con arena que nos permitan
mantener un contenido de humedad aceptable.

MEDICIÓN DE LA PARTIDA
Unidad de Medida : M2
Norma de medición : Realizar la medición del área trabajada efectivamente, discretizando el área
total trabajada en áreas fácilmente cuantificables.

[Link].4.9.3 ENCOFRADO Y DESENCOFRADO VEREDAS (unidad de medida: m²)

Similar a la partida [Link].11

[Link].4.9.4 PISO DE CONCRETO F´C 210 KG/CM2 DE ESPESOR 150 MM (CEMENTO P-I)
(unidad de medida: m³)

DESCRIPCIÓN DEL TRABAJO:

Las presentes especificaciones se refieren a toda la obra de concreto en la que no es necesario el
empleo de armadura metálica.

CALIDAD DE LOS MATERIALES:

Cemento
A usarse será Portland Tipo I, que cumpla con las Normas ASTM-C150

Hormigón
Será material procedente de río o de cantera compuesto de agregados finos y gruesos de partículas
duras, resistentes a la abrasión, debiendo de estar libre de cantidades perjudiciales de polvo,
partículas blandas y escamosas, ácidos, materias orgánicas y otras sustancias perjudiciales; su
granulometría debe estar comprendida entre lo que pase por la malla 100 como mínimo y la de 2"
como máximo.

El agua
Para la preparación del concreto se debe contar con agua, la que debe ser limpia, potable, fresca
que no sea dura, esto es con sulfatos, tampoco se deberá usar aguas servidas.

MÉTODO DE MEDICIÓN:
Se revisará medirá el área de piso vaciado y deberá estar de acuerdo a los planos del expediente
técnico.

MÉTODO DE CONSTRUCCIÓN:
Concreto 1:10 (c-h)
Concreto ciclópeo: 1:10 (Cemento - Hormigón), dosificación que deberá respetarse asumiendo el
dimensionamiento propuesto.

Únicamente se procederá al vaciado cuando se haya verificado la exactitud de la excavación, como

producto de un correcto replanteo, el batido de estos materiales se hará utilizando mezcladora
mecánica, debiendo efectuarse estas operaciones por lo mínimo durante 1 minuto por carga.

Sólo podrá emplearse agua potable o agua limpia de buena calidad, libre de impureza que pueda
dañar el concreto; se humedecerá las zanjas antes de llenar los cimientos y no se colocará las
piedras sin antes haber depositado una capa de concreto de por lo menos 10 cm. de espesor. Las
piedras deberán quedar completamente rodeadas por la mezcla sin que se tome los extremos.

Se tomará muestras de concreto de acuerdo a las Normas ASTM-C. 0172.

La parte superior quedar plana y rugosa, se curará el concreto vertiendo agua en prudente cantidad.

Medición de los materiales

Todos los materiales integrantes de la mezcla deberán de medirse en tal forma que se pueda
determinar con ± 5% de precisión el contenido de cada uno de ellos.

Mezclado
Todo el material integrante (cemento, arena, piedra partida u hormigón y agua) deberán mezclarse
en mezcladora mecánica al pie de la obra y ello será usado en estricto acuerdo con su capacidad y
velocidad especificada por el fabricante manteniéndose en el mezclado por un tiempo máximo de 2
minutos.

Concreto
El concreto a usarse debe de estar dosificado en forma tal que alcance a los 28 días de fraguado y
curado, una resistencia a la compresión, probado en especímenes normales de 6" de diámetro 12"
de alto y deberá de cumplir con las Normas ASTM C172.

El concreto debe tener la suficiente fluidez a fin de que no se produzcan segregaciones de sus
elementos al momento de colocarlos en obra.

Transporte
El transporte debe hacerse lo más rápido posible para evitar segregaciones o pérdidas de los
componentes, no se permitirá la colocación de material agregado o mezclado.

[Link].4.9.5 ACABADO SEMIPULIDO EN PISO DE CONCRETO (unidad de medida: m²)

DESCRIPCIÓN DEL TRABAJO:

La presente actividad corresponde a la ejecución de una capa de cemento – arena para alcanzar el
nivel requerido para la colocación del acabado y al mismo tiempo proporcionar una superficie
uniforme para recibir el material del piso terminado.

El residente de obra/contratista, deberá proporcionar toda la mano de obra, materiales y equipo

necesarios para la ejecución de la actividad, tal como se muestran en los planos y como se especifica
en la presente.

CALIDAD DE LOS MATERIALES:

Cemento:
El cemento debe ser Portland ASTM-C-150, arena áspera, silícea, limpia de granos duros
resistentes, libre de álcalis de materias dañinas, deberá tener una granulometría conforme a las
especificaciones ASTM-C-114, el agua para la mezcla será limpia.

Mortero:
De 48 mm C/mortero 1:5 x 38 mm en base 1:2 x 10 mm para el acabado de piso pulido.

Método de medición. -

Se realizará las medidas de la superficie intervenida, por ejemplo, en el caso de una losa de vereda,
se medirá el largo y el ancho.

MÉTODO DE CONSTRUCCIÓN:

El contrapiso es una capa de cemento - arena, cuya finalidad es alcanzar el nivel requerido para la
colocación del acabado y al mismo tiempo proporcionar una superficie uniforme para recibir el
material de asentamiento (mortero, pegamento, etc.) adecuado al piso previsto para la superficie de
circulación.

Se hará un contrapiso de mortero, mezcla cemento - arena gruesa, de los tipos y espesores que en
los planos se señalan de acuerdo al acabado que llevarán. Este contrapiso será frotachado
quedando la superficie con el acabado similar a un tarrajeo.

Previamente a la ejecución del contrapiso, se lavará profundamente la superficie de concreto, sea

este falso piso o losa, con agua, eliminándose toda la suciedad o mezcla no propia del falso piso o
losa.

Se echará una lechada de agua de cemento, en toda la superficie del piso momentos antes de iniciar
el trabajo del contrapiso. Igualmente, con anterioridad a la ejecución del contrapiso deberán quedar
instaladas todas las tuberías de las instalaciones sanitarias, instalaciones eléctricas y de
comunicaciones, probadas hidráulicamente de acuerdo a lo que se indique en las especificaciones
pertinentes.

Las reglas serán de pino de Oregón, cepilladas las cuatro caras, y del espesor del contrapiso a
colocar, debiendo quedar perfectamente niveladas y espaciadas cada 2 metros.

Estas reglas se retirarán cuando se haya conseguido la correcta nivelación de los paños que la
circundan, rellenándose el sitio dejado por la regla, con el mismo material del contrapiso.

No se permitirá el tránsito sobre los contrapisos, tanto de personal, como ser utilizado de depósito
de elementos de obra, en lo posible se cerrarán los ambientes.
Todo desperfecto que pudiera presentarse en cualquier tipo de piso deberá ser corregido por el
Contratista. Los pisos se entregarán con una capa de cera y lustrados.

[Link].4.10 PINTURA
[Link].4.10.1 PINTURA EN EXTERIORES (unidad de medida: m²)

DESCRIPCIÓN:
Se pintarán en general todos los muros exteriores que se encuentren acabados mediante tarrajeo
(2 manos).

Materiales
Se empleará: Pintura Oleo Mate, thiner,etc

MÉTODOS DE CONSTRUCCIÓN:
Pintura de Muros Exteriores
Preparación de la Superficie:
Las superficies a pintar deberán estar secas y limpias antes de recibir los imprimantes y pinturas,
previamente se deben resanar las roturas, rajaduras, huecos, y demás defectos. Luego de resanar
se debe lijar para conseguir una superficie uniforme.

Después del resane y limpieza se aplicará el imprimante con brocha y se dejará secar
completamente, se verificará que la superficie esté completamente lista para recibir la pintura final,
si es necesario se deberá corregir cualquier defecto.

sucesivas, es prudente esperar a que la primera capa o “mano” de pintura seque para aplicar la
segunda.

La selección de colores será hecha por los arquitectos responsables de la obra, las muestras
deberán realizarse en los lugares donde se aplicará la pintura, a fin de poder ver a la luz natural del
ambiente, las muestras deben hacerse sobre una superficie de 2 metros cuadrados como mínimo.

MÉTODOS DE MEDICIÓN:
Este trabajo será medido por metro cuadrado (m2), considerando el largo y altura de los muros que
se pinten.

CONFORMIDAD DE LA PARTIDA:
Se dará la conformidad de la partida:
• Previa inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán dar su respectiva conformidad
para proceder a valorizar las unidades de esta partida.

BASES DE PAGO:
El pago de esta partida se realizará al precio unitario, cantidad y unidad de medida, definidas en el
presupuesto, pago que constituirá la compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

[Link].4.10.2 PINTURA EN INTERIORES (unidad de medida: m²)

DESCRIPCIÓN:
Se pintarán en general todos los muros Interiores (2 manos).

MATERIALES
Se empleará: Pintura Oleo Mate, thiner,etc

MÉTODOS DE CONSTRUCCIÓN:
Pintura de Muros Interiores
Preparación de la Superficie:
Las superficies a pintar deberán estar secas y limpias antes de recibir los imprimantes y pinturas,
previamente se deben resanar las roturas, rajaduras, huecos, y demás defectos. Luego de resanar
se debe lijar para conseguir una superficie uniforme.

sucesivas, es prudente esperar a que la primera capa o “mano” de pintura seque para aplicar la
segunda.

MÉTODOS DE MEDICIÓN:
Este trabajo será medido por metro cuadrado (m2), considerando el largo y altura de los muros que
se pinten.

[Link].4.10.3 PINTADO DE PUERTA METALICA (unidad de medida: m²)

DESCRIPCIÓN:
Todas las puertas metálicas serán pintadas una vez instaladas de acuerdo a la propuesta de colores
y tonos que indique la residencia en coordinación con la supervisión. la pintura se emplea para
proteger el metal del medio ambiente y dar una mayor durabilidad a las puertas y una mejor
apariencia.

MÉTODOS DE MEDICIÓN:
Este trabajo será medido en metro cuadrado (M2).

[Link].4.10.4 PINTADO DE VENTANAS METÁLICAS (2MANOS ANTICORROSIVA + 2

ESMALTE) (unidad de medida: m²)

proteger el metal del medio ambiente y dar una mayor durabilidad a las ventanas y una mejor
apariencia.

MÉTODOS DE MEDICIÓN
Este trabajo será medido en metro cuadrado (M2).

[Link].4.11 CARPINTERIA DE MADERA / METALICA Y HERRERIA

[Link].4.11.1 VENTANA DE MADERA DE AGUANO (unidad de medida: m²)

DESCRIPCIÓN

Los requerimientos especificados en las Condiciones del Contrato forman parte de esta Sección.
Proveen el trabajo en metales varios, completado según se muestra en los Planos o según se
especifique aquí.
Trabajo incluido en esta Sección. Los puntos principales son:

Calidad de los materiales:

Los materiales serán nuevos, estarán sanos y serán conforme a lo siguiente:

A. Acero. Las formas laminadas, las planchas y barras serán conforme a la última edición del
"Manual de Construcción de Acero" del AISC, y también conforme a la actual Designación
ASTM A36.
1. Acero Inoxidable. A menos que se designe o apruebe lo contrario, utilizar los siguientes tipos
de aleación de acero inoxidable que son conformes a ASTM A-167 y ASTM A-276:
a. Las planchas y barras de acero inoxidable serán del Tipo 316 ó 317 a menos que se
especifique lo contrario.
b. Los pernos de anclaje de acero inoxidable serán del Tipo 316.
c. Los pernos, tuercas y arandelas de acero inoxidable serán del Tipo 316 donde se
conecten o se apoyen en aluminio.
d. La tubería de acero inoxidable será de Tipo 316 ó 317 a menos que se indique lo
contrario.

B. Hierro Fundido. Conforme a ASTM A-48, excepto donde se designe lo contrario.

C. Pernos
1. Pernos Comunes. Excepto cuando se designe o especifique lo contrario, utilizar unidades
de acero estándar, de calidad comercial, conforme a ASTM A-307. Galvanizar donde se use
con trabajo galvanizado.
2. Pernos de Alta Resistencia. Los pernos de alta resistencia serán conforme a ASTM A-325.

D. Dispositivos de Empernado Diferido. Los dispositivos de Empernado Diferido (llamados

D.B.D. en los Planos) pueden ser utilizados en vez de los pernos de anclaje sólo donde se
note o detalle de manera específica, se instalarán de acuerdo con la actual

E. Galvanizado
1. Hierro y Acero. ASTM A123, con peso promedio por metro cuadrado de 0.6 kg. y no
menos de 0.5 kg /m2.
2. Artículos de Ferretería de Metal Ferroso. ASTM A153 con un peso promedio de
revestimiento de 0.4 kg /m2.
3. Material de Retoque para Capas Galvanizadas. Las capas galvanizadas estropeadas o
dañadas durante el montaje o fabricación serán reparadas con material adecuado según
instrucción del fabricante, pudiendo ser de Galvanizado en Frío, o su equivalente.

F. Electrodos de Soldadura
1. Electrodos de acero. Los electrodos de soldadura serán conforme al AWS D1.1, excepto
que las varas o electrodos E7024 no serán utilizados.
2. Electrodos de acero inoxidable. Soldar acero inoxidable con electrodos y técnicas según lo
contenido en la Especificación de Serie AWS A5 correspondiente, y según lo recomendado
en las Técnicas y Propiedades de Acero Inoxidable de Cromo-Níquel Austénítico Soldado
publicadas por la Compañía Internacional de Níquel, Inc., Nueva York, Nueva York.
3. Electrodos de Aluminio. Dependiendo de las aleaciones que se hayan soldado, sólo utilizar
arco protegido de gas inerte o un proceso de soldadura resistente con aleaciones de
relleno conforme al UBC. Estándar No. 28, Tabla 28-1-C. No utilizar ningún proceso que
requiera de un flujo de soldadura.

J. Plancha Estriada.
La plancha estriada será conforme a la Especificación Federal QQ-F461. Las rebabas
tendrán forma de diamante y con ángulos y patrones opuestos. Utilizar la aleación de
aluminio 6061-T6 excepto donde se muestre acero en los Planos. El acero será acero al
carbono ASTM A36, galvanizado por inmersión en caliente luego de su fabricación.

Manejar todos los materiales con cuidado durante el transporte, evitando el daño a las capas
protectoras aplicadas en fábrica. Entregar los artículos fabricados en los empaques del
fabricante. Almacenar todas las materiales in situ, sobre el suelo, en plataformas, vigas, u
otros soportes. Mantener los materiales libres de grasa, suciedad y de cualquier otra materia
extraña. Proteger los materiales de la corrosión.

MÉTODO DE MEDICIÓN:
Se medirá por unidad de trabajo realizado y deberá ser aprobada por el supervisor.

MÉTODO DE CONSTRUCCIÓN
Antes de la fabricación o entrega, presentar lo siguiente y obtener la aprobación del Supervisor:
Planos de Taller y Planos de Montaje. Mostrar la lista de materiales y especificación, detalles de
construcción y fabricación, diagramas de distribución y montaje y método de anclaje o unión a la
construcción adyacente. Dar ubicación, tipo, tamaño y envergadura de la soldadura y de las
conexiones empernadas y distinguir claramente entre las conexiones de fábrica y las de campo.
Antes de la presentación, coordinar los planos de taller con los trabajos relacionados para asegurar
el encaje apropiado de los ensamblajes. Realizar el trabajo conforme a los planos de taller
aprobados.

1. Hojas de trabajo del catálogo mostrando los cortes ilustrados del artículo a ser entregado, serán
presentados con los detalles a escala y dimensiones para los artículos fabricados estándar.
2. En donde los artículos deban encajar y concordar con las superficies acabadas y/o los espacios
construidos, tomar medidas in-situ y no de los Planos. En donde se deba poner concreto u otros

materiales en puntos exactos para recibir cargas, proveer asistencia y dirección necesarias para
permitir que otras actividades se realicen de manera apropiada. En donde haya conectores
soldados o concreto, accesorios de inserción que son requeridos para recibir cargas, los planos
de taller mostrarán los puntos exactos requeridos y se suministrará la totalidad de dichos planos
a los responsables que se encargasen de instalar los conectores o insertos.

CONDICIONES DE OBRA Y MEDICIONES

Examen. Examinar el trabajo y superficies involucrados antes de comenzar con el trabajo
especificado en esta Sección. Informar al Supervisor, por escrito, de las condiciones que impedirán
el desarrollo apropiado de este trabajo. El inicio del trabajo sin hacer un informe al Supervisor,
constituye la aceptación de las condiciones por parte del residente de obra/contratista y cualquier
reparación o eliminación y reemplazo del trabajo que resulte de condiciones inapropiadas se
realizará sin costo adicional para la Entidad.
Verificar Condiciones. Verificar las dimensiones y las condiciones reales de sitio para asegurar el
acondicionamiento apropiado.

Requerimientos generales de fabricación e instalación

A. Estándares. Los metales ferrosos serán limpiados totalmente de toda escama y oxidación
suelta antes de ser fabricados. Las piezas acabadas estarán libres de torceduras, dobladuras,
o empalmes abiertos, y presentarán una apariencia de trabajo ordenado al ser terminados. El
trabajo de acero será conforme a las mejores prácticas presentadas en las "Especificaciones
para el Diseño, Fabricación y Montaje de Acero Estructural para Edificios" del Instituto
Americano de Construcción en Acero, última edición. El trabajo en aluminio será conforme a
los requerimientos aplicables del "Manual de Especificaciones para Estructuras y Construcción
de Aluminio", de la Asociación de Aluminio, última edición.

B. Soldadura. Toda soldadura se realizará acorde con el "Código de Soldadura Estructural-

Acero", AWS D1.1 y las revisiones actuales. Sin embargo, en donde se utilice los procesos de
Soldadura de Gas con Arco Metálico (GMAW) el modo de corto circuito será utilizado sólo para
material de calibre ligero (2.6 mm y menos). Los soldadores serán calificados por pruebas de
acuerdo con el AWS B3.0.

1. La soldadura de aluminio será conforme a los requerimientos aplicables del UBC Capítulo 28 y
a los requerimientos en detalle del AWS y la Asociación de Aluminio.

C. Fabricación General e Instalación. Utilizando el stock nuevo especificado de tamaños estándar

especificados o detallados, fabricar en taller produciendo trabajo metálico de alto grado. Moldear
y fabricar para lograr las condiciones requeridas. Incluir grapas, correas, pernos, tuercas y otros
sujetadores necesarios para asegurar la obra. Conformar el trabajo aplicable a la última edición
de los Estándares Referenciados. Hacer y ajustar fuertemente y de manera precisa los
empalmes y las intersecciones en planos alineados con sujetadores seguros y adecuados. Todo
el trabajo en metales será montado a plomo, nivelado en línea y en la ubicación designada. Las
soldaduras en obra en superficie expuesta serán hechas a tierra y de acabado liso. Las
conexiones serán empernadas o soldadas de acuerdo a lo indicado en los Planos. Luego de la
instalación, todo el trabajo se dejará limpio y ordenado, listo para el pintado o revestimiento de
la obra.
1. Coordinar el trabajo de esta Sección con los trabajos relacionados. Poner especial atención
a los artículos a ser empotrados en el trabajo de concreto. Suministrar todo el punzonado y
perforaciones indicados o requeridos para añadir otro trabajo al de esta Sección.

2. No cortar en obra o alterar la integridad estructural de las piezas sin la aprobación explícita
del Inspector.
3. Colocar mortero debajo de las planchas de base.

D. Protección. Suministrar y ser responsable de la protección y reparación de las superficies

adyacentes y las áreas que pudieran dañarse como resultado del trabajo de esta Sección.
Proteger el trabajo realizado aquí hasta la culminación y la aceptación final del proyecto por
parte del Inspector. Reparar o reemplazar todo el trabajo dañado o defectuoso a su condición
original especificada, sin costo adicional para el Contratante.
1. Proteger las superficies de piso acabadas y el trabajo adyacente del daño. Los pisos de
concreto no serán sobrecargados. El equipo móvil utilizado en la colocación de acero deberá
tener llantas neumáticas. Las piezas de acero no serán colocadas directamente en los pisos;
utilizar cojines de madera u otro material para amortiguar.
2. Cuando se realice soldaduras cerca de vidrio o a superficies acabadas, se protegerá tales
superficies del daño que pudiera producir las chispas, la salpicadura o los pedazos de metal
de la soldadura.
E. Tolerancias. Cumplir con las tolerancias especificadas en los estándares y códigos
referenciados.

SISTEMA DE CONTROL DE CALIDAD:

A menos que se especifique lo contrario, todo trabajo especificado aquí será conforme a los
requerimientos aplicables de los siguientes códigos y especificaciones:
A. Fabricación y Montaje. La Fabricación y montaje estructural y trabajo en metal misceláneo
será en concordancia con la última edición de la "Especificación para el Diseño, Fabricación
y Montaje de Acero para Edificios", y el "Código de Práctica Estándar para Edificios y Puentes
de Acero" del AISC, excepto cuando haya una discrepancia entre los Planos y esta
especificación, prevalecerán los Planos.
B. Inspecciones Continuas. Toda soldadura y empernado de alta resistencia será inspeccionado
por el Inspector. Notificar al Inspector al menos con 24 horas de anticipación de toda
soldadura programada y empernado de alta resistencia de los ensamblajes estructurales de
acero.

PARTIDAS ESPECÍFICAS

El residente de obra/contratista chequeará los Planos y otras secciones de especificaciones,

determinará los requerimientos de los otros trabajos, y proveerá todas las partidas misceláneas de
hierro y acero requeridos para completar todo el trabajo. Suministrará sujetadores y conectores de
tipos aprobados, sean o no indicados

METODO DE MEDICION
La unidad de medida de esta partida será por unidad (UND), verificando que este adecuadamente
instalado.

[Link].4.11.2 MALLA MOSQUITERO P/VENTANA (unidad de medida: m²)

DESCRIPCION:
La malla mosquitero tiene la finalidad de protección de ingreso de los insectos hacia los ambientes
interiores, ya que estos representan molestias para los usuarios, estos serán usados en reemplazo
de vidrio en las ventanas, así podrá permitir el ingreso de aire e iluminación.

METODO DE EJECUCION:
Se colocarán en reemplazo de los vidrios, y serán asegurados a los marcos de madera de todas las
ventanas sean en el sobre luz de las puertas mediante junquillos de madera detallados en los planos
y la utilización de clavos de 1”, cuidando en todo momento que dicha malla este tensada de forma
adecuada minimizando imperfecciones de su superficie.

METODO DE MEDICION:
Unidad de medida: Metro cuadrado (m2).

CONFORMIDAD DE LA PARTIDA:
Se dará la conformidad de la partida:
Previa inspección del correcto desarrollo de los trabajos descritos.
Una vez realizadas las verificaciones se procederán dar su respectiva conformidad para proceder a
valorizar las unidades de esta partida.

[Link].4.11.3 PUERTA METÁLICA LAC 1/16" CON MARCO DE 2" X 2" X 1/4" Y PERFILES
"T" 2"X2"X1/4" (unidad de medida: und)

DESCRIPCIÓN
Partida referida a los materiales y procedimientos necesarios para la colocación de puertas metalicas
, incluidas la colocación de bisagras y cerrajería.

METODO DE MEDICION
La unidad de medida de esta partida será por unidad (UND), verificando que este adecuadamente
instalado.

[Link].4.12 CERRAJERIA
[Link].4.12.1 CERRADURA PARA EXTERIOR, C/LLAVES INTER. Y EXTERIOR DE 3
GOLPES (unidad de medida: und)

DEFINICIÓN:
Serán todas las actividades que se requieren para la provisión e instalación de las cerraduras de
sobreponer, de acuerdo con las especificaciones de planos.

Materiales
Cerradura para exteriores de 03 golpes, pernos de fijación, equipo menor.

PROCESO CONSTRUCTIVO:
 Verificar el sentido y lado de abertura de la puerta, para solicitar cerradura derecha o
izquierda.
 Definición de la altura de colocación de la cerradura, tomada del piso terminado.
 Para puertas metálicas ubicación de refuerzos y caja en el sitio de fijación de la cerradura.
 Instalación concluida de las hojas de puerta, mamparas o elementos a ubicar cerraduras.
 Concluido las indicaciones anteriores, se dará inicio a la instalación de las cerraduras. En
todo el proceso se observará las siguientes indicaciones:
 Verificación del ingreso de las cerraduras a obra: todas las cerraduras ingresarán en las cajas
originales del fabricante.
 Verificación de catálogos de instalación del fabricante.
 Verificación de los trazos y las perforaciones en la hoja de puerta y el marco.
 Clasificación y numeración de las cerraduras, por ambientes y números, antes de su entrega
para colocación.
 Perforaciones adicionales de la hoja de puerta, en el caso de requerirse.
 Desarmado de la cerradura y ejecución de la instalación.
 Cuidados generales para no maltratar o deteriorar la cerradura que se instale.
 La Supervisión realizará la recepción y posterior aprobación o rechazo del rubro ejecutado,
para lo cual se observarán las siguientes indicaciones:
 Pruebas de buen funcionamiento de la cerradura instalada.
 Verificación del buen estado de la cerradura y caja: serán sin rayones, golpes, torceduras u
otros defectos visibles.
 Verificación de la altura, distancias y demás detalles de instalación.
 Entrega de un original y dos copias de llave por cada cerradura.
 Protecciones generales de la cerradura instalada, hasta la entrega y recepción de la obra.
 El constructor verificará que las hojas de puertas se encuentran sin alabeos o pandeos, y
que su cierre no se encuentra forzado.
 Clasificadas y numeradas, con los catálogos de instalación que entrega el fabricante, se
procede el desarmado de la cerradura, para realizar el trazado y punteado del eje de los
tornillos, cuidando su nivelación, para colocar y fijar la placa auxiliar, asegurar y armar la
cerradura. Verificando su buen funcionamiento, se realiza la colocación de la caja que recibe
el pestillo, que será perfectamente nivelada con la cerradura.
 Una vez que se haya concluido con la instalación de la cerradura, se verificará su buen
funcionamiento y será protegida para evitar rayones o daños hasta la entrega - recepción de
la obra. Fiscalización realizará las pruebas que crea conveniente para la aceptación o
rechazo del rubro concluido.

MÉTODOS DE MEDICIÓN:
La unidad de medida de la partida es por unidad (UND).

[Link].4.13 ADITAMENTOS VARIOS

[Link].4.13.1 PRUEBA DE CALIDAD DE CONCRETO (PRUEBA A LA COMPRENSION)
(unidad de medida: und)

Similar a la partida [Link].[Link].

[Link].5 CERCO PERIMETRICO DE PTAP

[Link].5.1 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].5.2 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].5.3 MOVIMIENTO DE TIERRAS

[Link].5.3.1 EXCAVACION MANUAL EN TERRENO CON UN HASTA H=0.60 M (unidad de
medida: m³)

Similar a la partida [Link].5.

[Link].5.3.2 RELLENO COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

Similar a la partida [Link].2.2.3.

[Link].5.3.3 ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].5.4 OBRAS DE CONCRETO SIMPLE

[Link].5.4.1 CIMIENTOS DE PARANTES MEZCLA 1:10 +30% P.G. (unidad de medida: m³)

Similar a la partida [Link].19.4.

[Link].5.5 OBRAS DE CONCRETO ARMADO

[Link].5.5.1 ENCOFRADO Y DESENCOFRADO CARAVISTA EN SOBRECIMIENTOS (unidad
de medida:m²)

Similar a la partida [Link].11.

[Link].5.5.2 ACERO ESTRUC. fy=4200 KG/CM2 PARA SOBRECIMIENTOS (unidad de

medida:kg)

Similar a la partida [Link].10.

[Link].5.5.3 SOBRECIMIENTO CORRIDO C:H, 1:8 + 25% P.G. (unidad de medida:m³)

Similar a la partida [Link].4.4.3.

[Link].5.5.4 ACERO ESTRUC. fy=4200 KG/CM2 PARA ZAPATAS (unidad de medida:kg)

Similar a la partida [Link].10.

[Link].5.5.5 CONCRETO F'C=210 KG/CM2 P/ZAPATAS (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].5.5.6 ENCOFRADO Y DESENCOFRADO CARAVISTA COLUMNAS (unidad de

medida:m²)

Similar a la partida [Link].11.

[Link].5.5.7 ACERO ESTRUC. fy=4200 KG/CM2 PARA COLUMNAS (unidad de medida:kg)

Similar a la partida [Link].10.

[Link].5.5.8 CONCRETO F'C=210 KG/CM2 P/COLUMNAS (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].5.6 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].12.

[Link].5.7 PARANTE DE TUBERIA METALICA DE 2"X2.15 MTS (unidad de medida: und)

DESCRIPCION
Esta partida se refiere al suministro y colocación de parante de tubo negro de 2” para el armado de
la malla galvanizada.

METODO DE EJECUCION
Los parantes de tubo negro de 2” serán adquiridas del proveedor.

METODO DE MEDICION
Se considerará en unidad.

BASES DE PAGO
El pago de esta partida se realizará culminado esta previa verificación del supervisor.

[Link].5.8 CERCO METALICO DE MALLA DE ALAMBRE GALVANIZADO + ALAMBRE DE

PUAS H=2M INCLUYE ANTICORROSIVO (unidad de medida:m)

Similar a la partida [Link].19.5.

[Link].5.9 PUERTA DE MALLA METALICA GALVANIZADA EN CERCO PERIMETRICO.

(unidad de medida: und)

Similar a la partida [Link].19.6.

[Link].5.10 PINTURA ESMALTE EN SUPERFICIES EXTERIORES (unidad de medida:m²)

Similar a la partida [Link].15.

[Link] OBRAS DE ARTE

[Link].1 PASE AEREO L=15 ml en L.C. D=2'' (02 UND)
[Link].1.1 TRABAJOS PRELIMINARES
[Link].1.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].1.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].1.2 MOVIMIENTO DE TIERRAS

[Link].1.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].1.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].1.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

Similar a la partida [Link].2.2.3.

[Link].1.2.4 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].1.3 CONCRETO SIMPLE

[Link].1.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8

[Link].1.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].1.4 CONCRETO ARMADO

[Link].1.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].1.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].1.5 CURADO DE CONCRETO

[Link].1.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1. 12.

[Link].1.6 PINTURA
[Link].1.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].1.7 ACCESORIOS Y EQUIPAMIENTO

[Link].1.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].1.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].1.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].1.7.4 GRAPAS TIPO CROSBY DE 3/4" (unidad de medida:pza)

Similar a la partida [Link].2.7.4.

[Link].1.7.5 ABRAZADERAS DE PLATINA DE 1/8" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].1.7.6 TEMPLADOR DE 3/4'' (unidad de medida:pza)

Similar a la partida [Link].2.7.6.

[Link].1.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].1.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].1.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].1.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].2.7.10.

[Link].1.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.11.

[Link].2 PASE AEREO L=20 ml en L.C. D=2'' (02 UND)

[Link].2.1 TRABAJOS PRELIMINARES
[Link].2.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].2.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].2.2 MOVIMIENTO DE TIERRAS

[Link].2.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].2.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].2.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

Similar a la partida [Link].2.2.3.

[Link].2.2.4 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].2.3 CONCRETO SIMPLE

[Link].2.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].2.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].2.4 CONCRETO ARMADO

[Link].2.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].2.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].2.5 CURADO DE CONCRETO

[Link].2.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].2.6 PINTURA
[Link].2.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].2.7 ACCESORIOS Y EQUIPAMIENTO

[Link].2.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].2.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].2.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].2.7.4 GRAPAS TIPO CROSBY DE 3/4" (unidad de medida:pza)

Similar a la partida [Link].2.7.4.

[Link].2.7.5 ABRAZADERAS DE PLATINA DE 1/8" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].2.7.6 TEMPLADOR DE 3/4'' (unidad de medida:pza)

Similar a la partida [Link].2.7.6.

[Link].2.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].2.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].2.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].2.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].2.7.10.

[Link].2.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.11.

[Link].3 PASE AEREO L=60 ml en L.C. D=2'' (01 UND)

[Link].3.1 TRABAJOS PRELIMINARES
[Link].3.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].3.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].3.2 MOVIMIENTO DE TIERRAS

[Link].3.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].3.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].3.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

Similar a la partida [Link].2.2.3.

[Link].3.2.4 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].3.3 CONCRETO SIMPLE

[Link].3.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].3.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].3.4 CONCRETO ARMADO

[Link].3.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].3.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].3.5 CURADO DE CONCRETO

[Link].3.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].3.6 PINTURA
[Link].3.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].3.7 ACCESORIOS Y EQUIPAMIENTO

[Link].3.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].3.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].3.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].3.7.4 GRAPAS TIPO CROSBY DE 1/2" (unidad de medida: pza)

Similar a la partida [Link].2.7.4.

[Link].3.7.5 ABRAZADERAS DE PLATINA DE 3"X16" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].3.7.6 TEMPLADOR DE D=1/2" (unidad de medida: und)

Similar a la partida [Link].2.7.6.

[Link].3.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].3.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].3.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].3.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].2.7.10.

[Link].3.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.11

[Link].4 PASE AEREO L=30 ml en L. ADUCC. D=1 1/2'' (01 UND)

[Link].4.1 TRABAJOS PRELIMINARES
[Link].4.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].4.2 MOVIMIENTO DE TIERRAS

[Link].4.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].4.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].4.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

Similar a la partida [Link].2.2.3.

[Link].4.2.4 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].4.3 CONCRETO SIMPLE

[Link].4.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].4.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].4.4 CONCRETO ARMADO

[Link].4.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].2.

[Link].4.5 CURADO DE CONCRETO

[Link].4.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].4.6 PINTURA
[Link].4.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].4.7 ACCESORIOS Y EQUIPAMIENTO

[Link].4.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].4.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].4.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].4.7.4 GRAPAS TIPO CROSBY DE 3/4" (unidad de medida:pza)

Similar a la partida [Link].2.7.4.

[Link].4.7.5 ABRAZADERAS DE PLATINA DE 3"X16" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].4.7.6 TEMPLADOR DE 3/4'' (unidad de medida:pza)

Similar a la partida [Link].2.7.6.

[Link].4.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].4.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].4.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].4.7.10 ADAPTADOR UPR PVC 1 1/2" (unidad de medida: und)

Similar a la partida [Link].2.7.10.

[Link].4.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.12.

[Link].5 PASE AEREO L=15 ml en R.D. D= 3/4'' (01 UND)

[Link].5.1 TRABAJOS PRELIMINARES
[Link].5.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].5.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].5.2 MOVIMIENTO DE TIERRAS

[Link].5.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].5.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].5.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

Similar a la partida [Link].2.2.3.

[Link].5.2.4 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].5.3 CONCRETO SIMPLE

[Link].5.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].5.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].5.4 CONCRETO ARMADO

[Link].5.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].5.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].5.5 CURADO DE CONCRETO

[Link].5.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].5.6 PINTURA
[Link].5.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].5.7 ACCESORIOS Y EQUIPAMIENTO

[Link].5.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].5.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].5.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].5.7.4 GRAPAS TIPO CROSBY DE 3/4" (unidad de medida:pza)

Similar a la partida [Link].2.7.4.

[Link].5.7.5 ABRAZADERAS DE PLATINA DE 3"X16" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].5.7.6 TEMPLADOR DE 3/4'' (unidad de medida:pza)

Similar a la partida [Link].2.7.6.

[Link].5.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].5.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].5.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].5.7.10 ADAPTADOR UPR PVC 1 1/2" (unidad de medida: und)

Similar a la partida [Link].2.7.11.

[Link].5.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.12.

[Link].6 PASE AEREO L=15 ml en R.D. D= 1 1/2'' (01 UND)

[Link].6.1 TRABAJOS PRELIMINARES
[Link].6.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].6.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].6.2 MOVIMIENTO DE TIERRAS

[Link].6.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].6.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].6.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

Similar a la partida [Link].2.2.3.

[Link].6.2.4 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].6.3 CONCRETO SIMPLE

[Link].6.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].6.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].6.4 CONCRETO ARMADO

[Link].6.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].6.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].6.5 CURADO DE CONCRETO

[Link].6.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].6.6 PINTURA

[Link].6.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].6.7 ACCESORIOS Y EQUIPAMIENTO

[Link].6.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].6.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].6.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].6.7.4 GRAPAS TIPO CROSBY DE 1/2" (unidad de medida: pza)

Similar a la partida [Link].2.7.4.

[Link].6.7.5 ABRAZADERAS DE PLATINA DE 1/8" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].6.7.6 TEMPLADOR DE D=1/2" (unidad de medida: pza)

Similar a la partida [Link].2.7.6.

[Link].6.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].6.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].6.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].6.7.10 ADAPTADOR UPR PVC (unidad de medida: und)

Similar a la partida [Link].2.7.10.

[Link].6.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.11.

[Link].7 PASE AEREO L=15 ml en R.D. D=1'' (03 UNID)

[Link].7.1 TRABAJOS PRELIMINARES
[Link].7.1.1 LIMPIEZA Y NIVELACION DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].7.1.2 TRAZO Y REPLANTEO INICIAL C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].7.2 MOVIMIENTO DE TIERRAS

[Link].7.2.1 EXCAVACION PARA ESTRUCTURAS TERRENO NORMAL (unidad de medida:
m³)

Similar a la partida [Link].5.

[Link].7.2.2 NIVELACION Y APISONADO EN TERRENO NORMAL (unidad de medida: m²)

Similar a la partida [Link].2.2.2.

[Link].7.2.3 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

Similar a la partida [Link].2.2.3.

[Link].7.2.4 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].7.3 CONCRETO SIMPLE

[Link].7.3.1 SOLADO PARA ZAPATAS E = 2", MEZCLA 1:12 C:H (unidad de medida: m²)

Similar a la partida [Link].8.

[Link].7.3.2 CONCRETO MASIVO EN CAMARAS DE ANCLAJE F`C=175 KG/CM2 + 25% PM

(unidad de medida: m³)

Similar a la partida [Link].2.3.1.

[Link].7.4 CONCRETO ARMADO

[Link].7.4.1 ZAPATAS
[Link].[Link] ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS (unidad de medida:
kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO EN ZAPATAS FC=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].7.4.2 TORRE DE SUSPENSION

[Link].[Link] ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de
medida: m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].7.5 CURADO DE CONCRETO

[Link].7.5.1 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].7.6 PINTURA
[Link].7.6.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].7.7 ACCESORIOS Y EQUIPAMIENTO

[Link].7.7.1 CABLE PRINCIPAL DE ACERO TIPO BOA 1/2", INCL. ACCESORIOS (unidad
de medida: m)

Similar a la partida [Link].2.7.1.

[Link].7.7.2 CARRO DE DILATACION SEGUN MODELO (unidad de medida: pza)

Similar a la partida [Link].2.7.2.

[Link].7.7.3 PENDOLAS DE ACERO 1/4" SERIE 6X19 TIPO BOA (unidad de medida: m)

Similar a la partida [Link].2.7.3.

[Link].7.7.4 GRAPAS TIPO CROSBY DE 1/2" (unidad de medida: pza)

Similar a la partida [Link].2.7.4.

[Link].7.7.5 ABRAZADERAS DE PLATINA DE 3"X16" C/DOS OREJAS (unidad de medida:

pza)

Similar a la partida [Link].2.7.5.

[Link].7.7.6 TEMPLADOR DE D=1/2" (unidad de medida: und)

Similar a la partida [Link].2.7.6.

[Link].7.7.7 IZADO E INSTALACION DE TUBERIA HDPE 1 1/2" (unidad de medida: m)

Similar a la partida [Link].2.7.7.

[Link].7.7.8 VARILLA DE ANCLAJE DE F°G° 5/8" (unidad de medida: m)

Similar a la partida [Link].2.7.8.

[Link].7.7.9 TUBERIA PVC DE 3" (unidad de medida: m)

Similar a la partida [Link].2.7.9.

[Link].7.7.10 ADAPTADOR UPR PVC 1 1/2" (unidad de medida: und)

Similar a la partida [Link].2.7.11.

[Link].7.7.11 UNION ENLACE ROSCADA HEMBRA (HDPE PN10) (unidad de medida: und)

Similar a la partida [Link].2.7.12.

[Link].8 TANQUE CISTERNA C°A° DE 15.00 M3

[Link].8.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].8.2 TRAZO Y REPLANTEO PRELIMINAR C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].8.3 EXCAVACION MANUAL DE ZANJAS (unidad de medida:m³)

Similar a la partida [Link].5.

[Link].8.4 REFINE Y NIVELACION DE TERRENO FONDO DE EXCAVACION (unidad de

medida:m²)

Similar a la partida [Link].7.

[Link].8.5 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

Similar a la partida [Link].2.2.3.

[Link].8.6 ELIMINACION MATERIAL EXCEDENTE DM = 1.5 KM (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].8.7 SOLADO f'c=100kg/cm2 e=2" (unidad de medida:m²)

Similar a la partida [Link].8.

[Link].8.8 MUROS REFORZADOS

[Link].8.8.1 CONCRETO ARMADO F'C=280 KG/CM2 (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].8.8.2 ENCOFRADO Y DESENCOFRADO CARAVISTA (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].8.8.3 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].8.8.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].8.9 LOSAS MACIZAS

[Link].8.9.1 CONCRETO ARMADO F'C=280 KG/CM2 (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].8.9.2 ENCOFRADO Y DESENCOFRADO CARAVISTA (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].8.9.3 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].8.9.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].8.10 CARPINTERIA METALICA (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].8.11 PINTURA EN MUROS (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].8.12 WATER STOP DE PVC 9" (unidad de medida:m)

DESCRIPCION:
Son elementos de bandas impermeables, de gran resistencia y flexibilidad que incorporadas en las
juntas del concreto aseguran una mejor estanqueidad, resistencia a las fuertes presiones del agua,
contracciones y dilatación. Se usa en tanques, reservorios, represas, canales de irrigación, piscinas,
puentes, túneles.

PROCESO CONSTRUCTIVO:
Se deberá colocar embebido en el concreto, entre la base de estanque y la pared vertival, según se
detallan en los planos, si en caso se vaciase el elemento monolíticamente, este insumo no será
necesario colocar.

METODO DE MEDICIÓN:
Sera por metro lineal de wáter stop colocado (m.)

[Link].8.13 SUM. E [Link] ACCESORIOS CAMARA DE VALVULAS TANQUE CISTERNA

[Link].8.13.1 ENTRADA (unidad de medida: und)

Similar a la partida [Link].17.

[Link].8.13.2 SALIDA (unidad de medida: und)

Similar a la partida [Link].17.

[Link].8.13.3 LIMPIA (unidad de medida: und)

Similar a la partida [Link].1.14.3.

[Link].8.13.4 REBOSE (unidad de medida: und)

Similar a la partida [Link].1.14.4.

[Link].8.13.5 BY PASS (unidad de medida: und)

Similar a la partida [Link].1.14.5.

[Link].8.13.6 VENTILACION (unidad de medida: und)

Similar a la partida [Link].1.14.6.

[Link].9 CASETA DE BOMBEO

[Link].9.1 PISOS
[Link].9.1.1 CONTRAPISO E=35 mm C/ ACABADO CEMENTO PULIDO (unidad de
medida:m²)

DESCRIPCIÓN:
Comprende el contrapiso efectuado como piso final de la caseta de bombas, será coloreado y pulido,
en toda el área a intervenir.

PROCESO CONSTRUCTIVO:
 Serán ejecutados con mezcla cemento-arena en proporción 1:4 donde el diámetro máximo
del agregado grueso no excederá de ½”
 Se humedecerán los falsos pisos y losas estructurales con agua limpia, y luego se vaciará el
contrapiso de 3.5 cm. de espesor, que se extenderá entre cintas correctamente niveladas,
ejecutadas previamente.
 Sin agregar mortero, por medio de reglas pisones se hará resumir el contenido fino del propio
concreto con el fin de obtener un acabado muy parejo con plancha de metal, que deberá
dejar la superficie completamente horizontal, sin ondulaciones y sin que se marquen las
cintas.
 Su ejecución deberá ser efectuada una vez acabados los cielos rasos, colocados los marcos
para puertas, así como terminados los tarrajeos y derrames; debiendo quedar perfectamente
nivelados.

UNIDAD DE MEDIDA: (M2)

Norma de medición Se computará el área neta.

FORMA DE PAGO DE LA PARTIDA:

[Link].9.1.2 VEREDA CONCRETO F'C=140KG/CM2, FROTACHADO Y BRUÑADO (unidad de

medida:m²)

DESCRIPCIÓN:
Corresponde a la vereda perimetral de la caseta de bombas, que constará básicamente de un
empedrado, sobre el que se colocará un concreto de un f’c=140 Kg/cm2, al que se le deberá dar el
acabado frotachado con una pendiente de 1%.

MÉTODO DE EJECUCIÓN:
El área en el que se colocará la vereda, previamente deberá de estar limpia de material orgánico o
elementos extraños, para ello se deberá excavar el terreno un mínimo de 5 cms, nivel en el que se
deberá perfilar y compactar adecuadamente.

Efectuado la nivelación y apisonado del terreno natural, se procederá a el empedrado en un espesor

aproximado de 7 cms. Cada piedra deberá estar adecuadamente acomodada, de tal manera que no
se tenga un libre movimiento. Este trabajo se realizará con el apoyo de una regla de madera y
combo. Colocado el empedrado, se procederá a vaciar el concreto f’c=175 kg/cm2, debiendo tener
este un espesor mínimo de 3 cms, por encima del nivel del empedrado. Asimismo, este concreto
deberá colocarse en los espacios vacíos existentes entre piedra y piedra a fin de conseguir un
monolitismo en el empedrado. La partida incluye las partidas de fábrica de la mezcla, lo mismo que
su transporte y colocado. El acabado de la superficie será rugoso frotachado.

El trabajo cumplirá una secuencia, de forma tal que el avance sea progresivo en lo referido a su
extensión, pero, total, es decir que el área en el que se procede a vaciar tendrá que ser terminada
(primer paño), para pasar al área inmediatamente continua (primer paño), y así sucesivamente. La
superficie tendrá un acabado aparente a la vista.

UNIDAD DE MEDIDA:
La unidad de medida de esta partida será metro cuadrado m2.

FORMA DE PAGO DE LA PARTIDA:

[Link].9.2 COLUMNAS
[Link].9.2.1 CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de
medida: m³)

Similar a la partida [Link].12.

[Link].9.2.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

Similar a la partida [Link].11.

[Link].9.2.3 ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].9.2.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

[Link].9.3 VIGAS
[Link].9.3.1 CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de
medida: m³)

Similar a la partida [Link].12.

[Link].9.3.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

Similar a la partida [Link].11.

[Link].9.3.3 ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].9.3.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

[Link].9.4 LOSAS ALIGERADAS
[Link].9.4.1 CONCRETO FC = 210 KG/CM2 EN TORRE DE SUSPENSION (unidad de
medida: m³)

Similar a la partida [Link].12.

[Link].9.4.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

Similar a la partida [Link].11.

[Link].9.4.3 ACERO ESTRUC. PARA TORRES DE SUSPEN. FY = 4200KG/CM2 GRADO 60

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].9.4.4 CASETON DE POLIESTIRENO 1.20X0.30X0.15M (unidad de medida:m²)

Similar a la partida [Link].4.5.12.

[Link].9.5 MUROS Y TABIQUES DE ALBAÑILERÍA

[Link].9.5.1 MURO DE BLOQUETA DE CONCRETO DE 15X40X20 cm. DE SOGA (unidad de
medida:m²)

Similar a la partida [Link].4.6.1.

[Link].9.6 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].9.6.1 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].9.6.2 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].9.6.3 TARRAJEO DE CIELO RASO C/MEZCLA 1:5 C:A E=1.50 CM (unidad de

medida: m²)

Similar a la partida [Link].14.

[Link].9.6.4 VESTIDURA DE DERRAMES EN PUERTAS, VENTANAS Y VANOS E=0.15 M

(unidad de medida:m)

DESCRIPCIÓN:
Comprende aquellos tarrajeos realizados en el perímetro de los vanos de puertas, ventanas y
mamparas.

PROCESO CONSTRUCTIVO:
 Para la ejecución de los derrames se empleará morteros de cemento arena fina en
proporción 1:5 con un espesor mínimo de 1 cm.
 Antes de aplicar el mortero, se limpiarán y humedecerán convenientemente las respectivas
superficies.

 Se realiza en dos capas, en la primera llamada “pañeteo” se proyecta simplemente el mortero

sobre el área a revestir. Luego de su endurecimiento se aplica la segunda capa, para obtener
una superficie plana y acabada, realizando el frotachado uniforme en todo el derrame.
 La arena que vaya a utilizarse en la preparación de la mezcla del revoque fino debe ser
zarandeada para lo cual debe estar seca, pues la arena húmeda no pasa por la zaranda. Así
mismo la arena será bien graduada, libre de arcillas, de sales y material orgánico y será
proveniente de Kunyac.
 El revoque fino se aplica alisándolo describiendo círculos, al mismo tiempo se humedece el
paramento salpicando agua con una brocha, no arrojándola con un recipiente. Se consigue
un revoque más liso y de mejor calidad usando una lechada de cemento en lugar de
solamente agua.

MEDICIÓN DE LA PARTIDA:
Unidad de Medida: (ml)

NORMA DE MEDICIÓN:
Se computarán todas las longitudes netas a revestir en los vanos de puertas y ventanas.

FORMA DE PAGO DE LA PARTIDA:

[Link].9.7 CONTRAZÓCALOS
[Link].9.7.1 CONTRAZOCALOS H=30 CM C/ACABADO CEMENTO PULIDO (unidad de
medida:m)

DESCRIPCIÓN:
Constituyen los recubrimientos de la parte inferior de los paramentos verticales exteriores, Se
utilizarán revestimientos con mortero de mezcla de cemento y arena en áreas que contengan piso
de igual material; la altura del contra zócalo es por lo general 0.30 metros pudiendo variar de acuerdo
a las exigencias del diseño.

MATERIALES:
Se empleará: Cemento Portland Tipo I, arena fina y agua, con los colores que indican los planos de
detalles.

PROCESO CONSTRUCTIVO:
Procedimiento de Asentado:
Se forjará una base de mezcla cemento y arena gruesa, lanzando la mezcla con el batidor hasta
recubrir toda la superficie por revestir, la mezcla deber ser lo suficientemente pastosa que permita
una adherencia necesaria.
Luego se enlucirá la superficie empastada de conformidad a los niveles colocados hasta lograr una
superficie uniforme, sin hendiduras ni rajaduras ni ralladuras.

Fragua:
Entre 24 y 72 horas de revertida de la superficie fraguarán con pasta de cemento.

MEDICIÓN DE LA PARTIDA:
Unidad de medida: M2

FORMA DE PAGO DE LA PARTIDA:

[Link].9.8 CARPINTERÍA METÁLICA

[Link].9.8.1 SUMINISTRO E INSTALACION DE PUERTA METALICA DE 0.80X2.10M SEGÚN
DISEÑO INCLUYE PINTURA ESMALTE +ANTICORROSIVO (unidad de medida:und)

DESCRIPCIÓN:
Esta partida comprende el trabajo de elaboración de puertas metálicas para la caseta de sisterna.
Estará conformado por perfil tee de 1.1/2”x1.1/2”x1/8” y plancha metalica 1/32”.

MATERIALES:
Se empleará:
Tubos rectangulares con las dimensiones según se especifican en los planos.

MÉTODOS DE CONSTRUCCIÓN:
Preparación de la superficie:

 Se cortarán los tubos de acorde a las medidas indicadas y se tendrá en cuenta que no presenten
ninguna deformación.
 Los elementos de tuberías y plancha metalica se unirán con soldadura cellocord para asegurar
la correcta unión o ensamble de los elementos metalicos
 Se colocará la puerta metálica con sumo cuidado teniendo en cuenta que deben quedar
alineados y bien anclados a las columnas.

UNIDAD DE MEDICIÓN:
Se medirá por unidad de puerta ejecutada y colocada en su posición final.

FORMA DE PAGO DE LA PARTIDA:

[Link].9.8.2 SUM. E INST. VENTANA METALICA DE 1.60X0.50M SEGÚN DETALLE INCLUYE

PINTURA ESMALTE + ANTICORROSIVO (unidad de medida: und)

DESCRIPCIÓN:
Esta partida consiste el suministro de ventana metalica de protección. Es una estructura de
seguridad y ventilacion, el que impide el ingreso de animales y pernomas extrañas a las
instalaciones. Asimismo, es un elemento que garantiza la limpieza del mismo.

MÉTODO DE EJECUCIÓN:
La dimensión de la ventana de madera es 1.60x0.50mts. Consta básicamente por un marco de
metalico según planos de detalle especificados para esta partida, el elemento, será revestido con
pintura anticorrosiva en primera capa y en la segunda capa con pintura esmalte.
El costo incluye la colocación de las ventanas en la caseta cisterna. Las ventanass se fijarán al muro
mediante clavos de concreto, tarugos, anclaje, etc, de tal manera que quede empotrada y fija.

UNIDAD DE MEDICIÓN:
Se medirá por unidad de ventana ejecutada y colocada en su posición final.

FORMA DE PAGO DE LA PARTIDA:

[Link].9.9 PINTURA
[Link].9.9.1 PINTURA EN SUPERFICIES EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].9.10 INSTALACIONES HIDRAULICAS

[Link].9.10.1 SUMINISTRO E INSTALACION DE ELECTROBOMBA DE 2HP, Ø1" (unidad de
medida:glb)

DESCRIPCIÓN
La presente especificación está referida a las características de la Electrobomba Centrifuga
Horizontal, que será utilizada en el equipamiento del sistema contra incendio, deberá de ser
aprobada por la supervisión.

CALIDAD DEL EQUIPO.

La Electrobomba Centrifuga, deberá de estar diseñada para accionamiento mediante motor
horizontal a través de un acoplamiento flexible y anclado a una base metálica, la cual deberá de
soportar todo el peso del conjunto motor- bomba. La voluta de la bomba deberá de incorporar un
diseño preciso de tal modo que genere un incremento en el rendimiento hidráulico, estará fabricada
en hierro fundido, además deberá de contar con un impulsor cerrado diseñado para un
funcionamiento óptimo, balanceado para un funcionamiento sin vibraciones; tanto la succión como
la descarga serán roscadas.

Tabla 28: Tabla técnica de electrobomba

- BOMBA -
- Velocidad - 3500 RPM
- Caudal - 4.20 lps
- A.D.T. - 53.06 PSI
- Diámetro nominal
- 8”
del Impulsor
- Eficiencia - 6.5 %
Potencia Absorbida 6.5 HP
Fuente: Programa Nacional de Saneamiento Rural

SISTEMA DE CONTROL DE CALIDAD

Se muestran en forma general, los distintos aspectos que deberán tener en cuenta el Residente de
obra/Contratista y el supervisor para realizar el control de calidad para la ejecución del presente
trabajo.

- Sistema de control de calidad

- Revisión material
- Revisión de trabajos de construcción
- Revisión en laboratorio
- Revisión de campo
- Revisión de dimensiones
- Revisión por medición directa
- Revisión por fotografías
- Revisión de la calidad de la partida ejecutada
- Revisión de dimensiones
- Revisión de la calidad final
- Pruebas de revisión de la operación
-
El Residente de obra/Contratista hará efectivo el auto-control en la ejecución de la presente partida
y la supervisión efectuará los controles a que hubiere lugar para el aseguramiento de la calidad.

MÉTODO DE MEDICIÓN
Se medirá por unidad (UND) de electrobomba a suministrar y aprobada por el supervisor.

[Link].9.11 INSTALACIONES ELÉCTRICAS

[Link].9.11.1 SALIDA PARA CENTROS DE LUZ (unidad de medida:pto)

DESCRIPCION:
Es la salida de luz, ubicada en el cielo raso o techo y en pared. Incluye tuberías, cajas de salida,
conexiones, conductores, etc., en general todo lo que corresponda a la salida de que se trate, dentro
de los límites de una habitación o ambiente.

METODOLOGIA DE EJECUCION:
Comprende los materiales y obras necesarias para la alimentación eléctrica desde el tablero de
distribución donde se origina el circuito, hasta el punto donde se encuentra ubicada la salida de
techo, incluido la apertura de canales en muros, perforaciones, tuberías, conductores, tuercas, cajas,
etc., (no incluye el artefacto y/o equipo de iluminación).

MEDICION DE LA PARTIDA:
Unidad de medida: Punto (Pto.)

MÉTODO DE MEDICIÓN:
El cómputo de las salidas de techo y pared será por cantidad de puntos, agrupados en salidas con
similares características.

[Link].9.11.2 SALIDA PARA INTERRUPTOR SIMPLE (unidad de medida:pto)

Interruptores de Control de Alumbrado

Compuesto por placas de aluminio anodizado de una, dos, tres y cuatro salidas, con plancha de 1
mm., de espesor y de 115 x 70 mm. Aproximadamente, con tornillos de cabeza avellanada de
acabado similar a la placa.
Marco de fijación de fierro galvanizado con tornillos de fijación a la caja de elementos cambiables.

Con mecanismo de balancín, de operación silenciosa, encerrado en cápsula fenólica establece

conformado un dado, y con terminales compuestos por tornillos y láminas metálicas que aseguren
un buen contacto eléctrico y que no dejen expuestas las partes con corriente. Para conductores 2.5
mm2 a 6 mm2.
Del tipo para instalación empotrada del tipo palanca, y para colocarse sobre placas de aluminio
anodizado de tamaño dispositivo. Abrazaderas de montaje rígidas y a prueba de corrosión.

Para uso general en corriente alterna, para cargas inductivas hasta su máximo amperaje y voltaje.
220 V., 15 A., 60 hz.

Unipolares: Para colocarse sobre una placa de aluminio anodizado de tamaño dispositivo hasta un
número de tres unidades, para interrumpir un polo del circuito.

De tres vías: De conmutación Simple

De cuatro vías: De conmutación Doble.

Los interruptores serán del tipo palanca, de material aislante y resistente, con indicador de posición
(encendido y apagado), con bordes de fijación por medio de tornillos. Tensión de trabajo 250 voltios,
corriente nominal 15 amperios.

METODOLOGIA DE EJECUCION

Comprende los materiales y obras necesarias para la alimentación eléctrica desde el tablero de
distribución donde se origina el circuito, hasta el punto donde se encuentra ubicado el tomacorriente,
incluido la apertura de canales en muros, perforaciones, tuberías, conductores, tuercas, cajas,
placas, dados, interruptor bipolar, etc. (incluye conductor de puesta a tierra).

MEDICION DE LA PARTIDA
Punto (Pto.) Para interruptores.

[Link].9.11.3 SALIDA DE TOMACORRIENTE BIPOLAR DOBLE C/L.T (unidad de medida:pto)

DESCRIPCION
Todo tomacorriente deberá llevar una placa de identificación del nivel de tensión. La salida termina
en un dispositivo o accesorio llamado tomacorriente, de donde se capta energía, conectando un
aditamento llamado enchufe unido a un cordón que transmite la energía a otro artefacto, aparato,

equipo, etc. Incluye conductores, tomacorriente tipo dado y placa metálica y todos los materiales y
obras necesarias dentro de los límites de una habitación o ambiente.

METODOLOGIA DE EJECUCION
Comprende los materiales y obras necesarias para la alimentación eléctrica desde el tablero de
distribución donde se origina el circuito, hasta el punto donde se encuentra ubicado el tomacorriente,
incluido la apertura de canales en muros, perforaciones, tuberías, conductores, tuercas, cajas,
placas, dados, interruptor bipolar, etc. (incluye conductor de puesta a tierra).

MEDICION DE LA PARTIDA

Punto (Pto.) Para tomacorriente bipolares dobles con toma a tierra.

[Link].9.11.4 SALIDA PARA CAJA DE PASE IP55 DE 100X100X50MM (unidad de medida:pto)

DESCRIPCION:
Las cajas se fabricarán con planchas de fierro galvanizado con 1/16” de espesor mínimo, en sus
cuatro costados tendrán aberturas circulares diferentes diámetros, así como para la entrada de la
tubería PVC CP de alimentación, así como también la plancha frontal tendrá un acabado color laca
de color plomo martillado.

METODOLOGIA DE EJECUCION
La instalación se hará de acuerdo a las especificaciones técnicas del fabricante.

MEDICION DE LA PARTIDA
Unidad de medida: punto (pto)

[Link].9.11.5 SALIDA DE FUERZA PARA ELECTROBOMBAS (unidad de medida:pto)

DESCRIPCION:
Comprende los materiales, mano de obra y herramientas necesarias para la colocación de caja de
PVC cuadrada IP55 en infraestructura para salida de fuerza con cable LSOH-80 de Ø10 mm2 y
6mm2 en tubería de Ø 35mm y 25 mm respectivamente.
La caja será cuadrada de PVC con índice de protección IP55 de 10x10cm., profundidad de 5cm.

PROCESO CONSTRUCTIVO
La ubicación de las cajas en planos es referencial, estas cajas irán empotradas en pared de forma
que quede mecánicamente bien asegurada.

UNIDAD DE MEDIDA

La unidad de medida será por Pto (punto).

[Link].9.11.6 TUBERIA PVC-P (ELECTRICA) DN=20 mm (unidad de medida:m)

DESCRIPCION:
Son las tuberías de alimentadores generales a tableros, las empotradas de distribución a centros de
luz, tomacorrientes, salidas de fuerza, telefónica y otros de corriente débiles serán de plástico de
cloruro de polivinilo PVC tipo pesado 15 mm de diámetro mínimo y con las siguientes propiedades
físicas a 24 º C:

TUBO PLASTICO RIGIDO

Fabricados a base de la resina termoplástico poli cloruro de vinilo (PVC) no plastificado, rígido,
resistente a la humedad y a los ambientes químicos, retardantes a la llama, resistentes al impacto,
al aplastamiento y a las deformaciones provocadas por el calor en las condiciones normales de
servicio y, además resistentes a las bajas temperaturas, de acuerdo a la norma ITINTEC N° 399.006.
De sección circular, de paredes lisas. Longitud del tubo de 3.00 m., incluida una campana en un
extremo. Se clasifican según su diámetro nominal en mm.

Clase Pesada: Se fabrican de acuerdo a las dimensiones dadas en la siguiente tabla, en mm:

- Peso específico : 144 Kg/cm3

- Resistencia a la tracción : 500 Kg/cm2
- Resistencia a la flexión : 700 Kg/cm2
- Resistencia a la compresión : 600 Kg/cm2
- Dilatación térmica : 0.060 º C/mm/m
- Temperatura máxima de trabajo : 65º C
- Temperatura de ablandamiento : 80-85º C
- Tensión de perforación : 35 KV/mm
- Longitud : 3 metros

Diámetro Nominal Diámetr Diámetro Exterior

o Interior
Mm mm mm
15 16.6 21.0
20 21.9 01.5
25 03.2 33.0
35 37.0 42.0
40 43.0 48.0
50 54.4 60.0
65 66.0 73.0
80 80.9 88.5
100 106.0 114.0

ACCESORIOS PARA TUBOS PLASTICOS

Curvas, uniones tubo a tubo, conexiones con rosca fabricada del mismo material que el tubo plástico
y para unirse con pegamento.

Los accesorios de tuberías de PVC, curvas, uniones a caja serán del mismo material y de
procedencia del fabricante de tuberías.

Las tuberías para conexión desde la caja de salida de fuerza hasta el motor o equipo serán del tipo
flexible de fierro galvanizado en espiral, forradas con chaqueta de PVC, tipo hermético al agua (liquid
- tight) de 15 mm. de diámetro mínimo y hasta 50 mm de diámetro con extremos para conectadores
a presión.

Los sistemas de conductos en general deberán satisfacer los siguientes requisitos básicos:

Deberán formar un sistema unido mecánicamente de caja a caja o de accesorio estableciendo una
adecuada continuidad en la red de conductos.

No se permitirá la formación de trampas o bolsillos para evitar la acumulación de humedad.

Los conductos deberán estar enteramente libres de contactos con otras tuberías de instalaciones.

No son permisibles más de dos curvas de 90º entre caja y caja.

Las tuberías deberán unirse a las cajas con conectores a caja.

Las tuberías que se tengan que instalar directamente en contacto con el terreno deberán ser
protegidas con un dado de concreto pobre.

Todas las curvas y uniones serán del calibre de las tuberías que unen y cumplirán las dimensiones
mínimas exigidas.

El sistema de tuberías no empotradas y conexiones a equipos será hermético a prueba de agua

para cumplir las normas NEMA 4.

UNIDAD DE MEDIDA:
Sera por metro lineal (m.)

[Link].9.11.7 TUBERIA PVC-P (ELECTRICA) DN=35 mm (unidad de medida:m)

Similar a la partida [Link].9.11.6.

[Link].9.11.8 CABLE LSOH-80 2 - 1x2.5MM2 + CPT 2.5MM2 (unidad de medida:m)

DESCRIPCION:

Consiste en el tendido de cables a través de los tubos eléctricos empotrados previamente, los
mismos serán utilizado en circuitos de alumbrado y tomacorrientes por tener una considerada carga
y evitar caídas de tensión.
Fabricados de cobre electrolítico, 99.9% IACS, temple blando, según norma ASTM-B3. Aislamiento
de PVC muy elástico, resistencia a la tracción buena, según norma VDE 0250 e IPCEA.
Se clasifican por su calibre en mm2. Los conductores de calibre 6mm2 y menores pueden ser
sólidos, y de calibre 10 mm2 cableados TB.

Conductor Tipo NHX-90 600V

Conductor de cobre temple suave. Sólido o cable (clase 1 ó 2) Aislamiento de cloro de polivinilo
(PVC) especial, resistente al calor, humedad y aceite.
Tensión de operación 600 V
Temperatura de operación 75º C

Uso General en industrias, edificios públicos, hoteles, almacenes y en todas las instalaciones que
requieren conductores de características superiores al THW color negro.

Características e Instalación:

En general los conductores tendrán las siguientes características:

 Elevada rigidez dieléctrica.

 Resistencia a las sobre cargas y a los cortocircuitos.
 Gran resistencia mecánica, principalmente al desgarre incluso a elevadas temperaturas.
 Nula absorción de agua, pudiendo permanecer el cable en contacto con el agua, sin que por
ello se alteren en sus características eléctricas ni las mecánicas.
 Estabilidad de envejecimiento.
 Superficie lisa y brillante en los cables revestidos con plástico, con la propiedad de evitar
adherencia de tierra y desgarre.
 Ininflamable y auto extinguible.
 Los conductores de igual sección o superior a 10 m2 serán cableados.
 Todos los conductores serán continuos de caja a caja, no permitiéndose empalmes dentro de
las tuberías y, de ser necesario un empalme, éste se efectuará en una caja con conectores del
tipo presión.
 Se deberá mantener un código de colores en toda la obra para poder diferenciar las fases.
 Los circuitos de fuerza deberán ser directos desde el tablero de control correspondiente, no
permitiéndose empalmes intermedios y con la denominación THW.
 Caso de Conductores Alimentadores se deberá dejar cajás de paso cada 12 m.
aproximadamente para evitar la tracción mecánica y así evitar daños en los materiales

MEDICION DE LA PARTIDA:
La unidad de medida será el metro lineal (m.)

[Link].9.11.9 CABLE LSOH-80 2 - 1x 4.0MM2 + CPT 4.0MM2 (unidad de medida:m)

Similar a la partida [Link].9.11.8.

[Link].9.11.10 CABLE LSOH-80 3 - 1 x 6.0MM2 + CPT 6.0MM2 (unidad de medida:m)

Similar a la partida [Link].9.11.8.

[Link].9.11.11 CABLE N2XOH 3 - 1x35MM2 + CPT 35MM2 (unidad de medida:m)

Similar a la partida [Link].9.11.8.

[Link].9.11.12 CABLE DE CU, DESNUDO TEMPLE BLANDO DE 16MM2 (unidad de

medida:m)
[Link].9.11.13 LUMINARIA LED TIPO PANEL 40 W PARA EMPOTRAR (unidad de
medida:und)

DESCRIPCION:
Esta partida se refiere a los artefactos eléctricos que transforman la corriente eléctrica en luz, y está
conformado por diferentes tipos de lámparas.

Todos los artefactos serán instalados en su nivel con aditamentos y accesorios. Se debe instalar
exactamente en una línea recta las filas de accesorios empotrados de superficie o suspendidos. La
fijación y suspensiones se harán de manera que las hileras no se distorsionen por manejos casuales
en su normal mantenimiento.

UNIDAD DE MEDIDA:
Sera medido por unidad (Und.)

[Link].9.11.14 TOMACORRIENTE TIPO DOBLE MIXTO (01 SALIDA TIPO SCHUKO Y 01

SALIDA TIPO UNIVERSAL) (unidad de medida:und).

DESCRIPCION
Consiste en la instalacion de toma de corriente, que consiste es un elemento eléctrico que tiene la
capacidad de alimentar con energía eléctrica, cualquier dispositivo que sea conectado en él. Lo que
ocurre es que permite el paso de corriente a través de unas chapas metálicas internas, ubicadas en
los agujeros del tomacorriente.

METODOLOGIA DE EJECUCION

MEDICION DE LA PARTIDA

Unidad de medida: Punto (Pto.) Para tomacorriente bipolares dobles con toma a tierra.

[Link].9.11.15 INTERRUPTOR SIMPLE 15A/220V (unidad de medida:und)

Similar a la partida [Link].9.11.14.

[Link].9.11.16 TABLERO GENERAL (TG) SISTEMA BARRA TIPO RIEL DIN MONOFASICO
DE TENSION NORMAL (unidad de medida:eq)

DESCRIPCIÓN:
Comprende el suministro e instalación de los tableros generales y de distribución, según
especificaciones y planos.

METODOLOGIA DE EJECUCION
Serán del tipo empotrado, fabricado en plancha de fierro laminado en frío de 1.5 mm espesor,
sometido a tratamiento anticorrosivo, de buen acabado, con excelentes características de
adherencia, elasticidad, resistencia química y mecánica, debiendo cumplir con las recomendaciones
NEMA 7, estos tableros estarán conformados por:
 Gabinete. Es la estructura o caja metálica que contiene los interruptores, barras, cables de
conexión y accesorios, comprende una caja, marco y tapa.
La caja será del tipo para empotrar en la pared, construida de fierro laminado en frío de 1,5 mm., de
espesor, debiendo traer huecos ciegos en sus cuatro costados de diámetros variados 20, 25, 35, 40
mm., etc., de acuerdo a los alimentadores.
Las dimensiones de las cajas serán recomendadas por los fabricantes de cajas. Deberán tener el
espacio necesario a los cuatro costados para poder hacer todo el alambrado en ángulo recto.
El marco y la Tapa Serán construidos del mismo material que la caja debiendo estar empernada a
la misma. El marco llevará una plancha que cubran los interruptores.
La tapa deberá ser de una sola hoja, incluirá chapa, llave y pintada en color gris oscuro, al duco y
en relieve deberá llevar la denominación del tablero. Se remitirán muestras de las tapas pintadas,
las que deberán ser aprobadas por el inspector de la obra. En la parte posterior de la tapa se incluirá
un compartimiento en el que se alojará y asegurará una cartulina con el directorio de todos los
circuitos a los que distribuye el tablero; este directorio deberá ser perfectamente legible y hecho con
letras mayúsculas e imprenta. Dos copias del mismo deberán ser remitidas a la Institución.
 Barras y Accesorios. Las barras se instalarán aisladas de todo el gabinete, de tal forma que se
cumplan con todas las especificaciones de tablero de frente muerto.
Estarán dotados de una barra de puesta a tierra, para conectar las líneas de tierra de todos los
circuitos, la conexión se hará por medio de pernos de cobre.
Las barras deberán ser de cobre electrolítico sólidas de sección rectangular, tensión de operación
de 600 Volt., y con agujeros para las conexiones de las diferentes salidas, serán barras desnudas
que se apoyarán en aislantes adecuados.
 Interruptor General. Este interruptor será del tipo termo magnético, con disparo térmico fijo y
disparo magnético ajustable, en caja moldeada, de alta resistencia mecánica, desconexión de las
03 fases, de 40 KA, de capacidad de ruptura; deberá ser ubicado separadamente de los demás, en

la parte superior o inferior, para no ser confundido. El cableado hasta él, deberá llegar lo más
directamente posible sin recorrer la caja del tablero.
Deberá identificarse claramente los bornes de llegada de la línea (LINE) y salida a la carga (LOAD).
 Interruptores. Todos los interruptores serán del tipo termo magnético, con protección contra
sobrecargas y llevar claramente marcadas las disposiciones de conexión y desconexión (ON/OFF).
Sus características de operación, deberán considerar las condiciones climáticas de la zona donde
van a ser instalados, cualquier falla que ocurriese por la no previsión de este factor será por cuenta
del constructor dentro del plazo de garantía del interruptor. La conexión de los alambres deberá ser
lo más simple y segura posible, las orejas serán fácilmente accesibles, la conexión eléctrica deberá
asegurar que no ocurra la menor perdida de energía por falsos contactos.
La parte del interruptor que debe ser accionada, así como cualquier otra parte del mismo que por su
función pueda estar en contacto con el cuerpo humano, deberá ser construida de material aislante.
Todos los interruptores deberán ser del tipo intercambiable, de modo que puedan ser removidos sin
tocar los adyacentes.
Los interruptores serán trifásicos o monofásicos, según sea el requerimiento, para una tensión de
240 Volt., frecuencia de 60 Hz., y rangos de corriente de 15, 20, 05, 50, 60 y 150 Amp., con 25 y 05
KA., de corriente de interrupción o corte asimétrica como mínimo.
La operación será manual (trabajo normal) y disparo automático en caso de sobrecargas o cortos
circuitos. El mecanismo de disparo deberá ser de apertura libre, asegurándose así que permanezca
cerrado en condiciones de cortocircuito. El mecanismo de desconexión operará cuando exista una
sobrecarga o corto circuito en los conductores, desconectando simultánea y automáticamente los
dos o tres polos del interruptor.
Su construcción será de acuerdo a las normas NEMA, ABI – 1959.
El canal para el arco debe ser construido de material aislante que no se dañe con el calor y que
rápidamente interrumpa el arco, los gases calientes producidos por el arco, deberán ser rápidamente
enfriados y expelidos.
Los contactos deberán ser de aleación de plata de alta conductividad y resistencia mecánica, de
modo que aseguren un excelente contacto eléctrico, y se disminuya la posibilidad de picados y
quemado.
El alambrado de los interruptores deberá ser hecho por medio de terminales de tornillos con
contactos de presión.

MEDICION DE LA PARTIDA

Unidad de medida: Pieza (Pza.)

MÉTODO DE MEDICIÓN:

El cómputo será por cantidad de piezas, indicando las características generales del tablero que
deberá incluir todos los elementos que lo integran.

CONFORMIDAD DE LOS TRABAJOS REALIZADOS:

Previa inspección del correcto desarrollo de los trabajos descritos.

Una vez realizadas las verificaciones se procederán a valorizar el número de piezas para poder así
dar la conformidad de los trabajos correspondientes a esta partida.

[Link].9.11.17 TABLERO DE ELECTROBOMBAS (TD-B) SISTEMA DE FUERZA Y CONTROL

DE TENSION NORMAL PARA BOMBEO (unidad de medida:eq)

Similar a la partida [Link].9.11.16.

[Link].9.11.18 SISTEMA DE PUESTA A TIERRA < 25 OHMS TIPO – PA (unidad de

medida:und)

DESCRIPCION:
Comprende los materiales y mano de obra para realizar los pozos de puesta que estarán conectados
al sistema de protección tipo pararrayos. La partida contempla los protocolos de puesta a tierra.

PROCESO CONSTRUCTIVO:
Para el montaje del sistema de puesta a tierra se deberá abrir un hoyo de 0.80 x 0.80m., por 2.80m.,
de profundidad, el mismo que deberá ser llenado con tierra arcillosa, bentonita sódica, cemento
conductivo y dosis de sales electrolíticas por capas según detalles, pudiendo ampliarse las
dimensiones del hoyo si la resistencia del terreno no alcanza el resultado deseado.
El electrodo será de Cobre Electrolítico puro de Ø20mm (Ø3/4”) de diámetro y su longitud será de
2.40m., la unión entre la línea de tierra y el electrodo, se fijará con conector del tipo Anderson, la
varilla se cubrirá de cemento conductivo en todo su recorrido embutiendo la varilla de cobre en un
diámetro de Ø4” dejando libre la cabeza de la varilla para la conexión con el cable de cobre desnudo.
Se rellenará con tierra arcillosa y se hará un tratamiento con bentonita sódica por capas. Se tapará
con una caja de registro de concreto con el símbolo de puesta a tierra. La diferencia de potencial
entre cualquier instalación metálica y tierra, así como la tensión de paso sobre los pozos no deberá
ser mayor de 50 V.
Deberán efectuarse las mediciones de la resistencia de las puestas a tierra al término de la ejecución
del mismo, debiendo obtener una resistencia menor igual a los 10 Ω.

UNIDAD DE MEDIDA
La unidad de medida será por U (unidad).

FORMA DE PAGO
El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa
aprobación del supervisor quien velará por la correcta ejecución de la partida.

[Link].9.11.19 PANEL SOLAR DE 545Wp MONOCRISTALINO PERC, 24V (unidad de

medida:und)

DESCRIPCIÓN
Los módulos o sistemas fotovoltaicos están diseñados para suministrar energía eléctrica por un
tiempo de tres a seis horas diarias, requieren de un mantenimiento mínimo principalmente de una
limpieza de sus componentes cada dos meses panel y batería, lo cual puede realizar fácilmente el
propio usuario y el remplazo de la batería cada diez años dependiendo de los cuidados recibidos
(limpieza de bornes y ajuste de terminales). La vida útil de los paneles solares es de 20 años.

Un sistema fotovoltaico, consiste en un módulo rectangular y plano, que, al recibir la irradiación solar,
transforma la energía solar en energía eléctrica. Como la radiación solar varía mucho a, lo largo del
día (de noche es mínima y a mediodía es máxima, es afectada por las nubes, la lluvia y otros factores
climáticos), no puede emplearse directamente para el uso de aparatos eléctricos. Se usa por ello
una batería que almacena la energía brindada en las horas de sol, y la entrega a cualquier hora del
día, cuando sea solicitada.

Cada Módulo Fotovoltaico (SF), tendrá los siguientes componentes:

COMPONENTES PRINCIPALES:

 Un (1) panel monocristalino de 150 Wp

 Una (1) batería de descarga profunda de 150 Ah
 Un (1) Controlador (regulador) de carga

 Un (1) Inversor senoidal puro

 Cables y Accesorios
Componentes de estructura de montaje
 Un (1) soporte de módulo fotovoltaico
 Un (1) soporte de batería
 Un (1) Gabinete para tablero de distribución
 Un (1) conjunto de materiales diversos para instalaciones eléctricas interiores.

INVERSO

ESPECIFICACIONES TECNICAS DE LOS EQUIPOS

Los equipos estarán de acuerdo con lo especificado a continuación:

PANEL SOLAR
Es el componente central del Sistema Fotovoltaico. Son placas fabricadas de materiales especiales
que cuando se exponen a la luz solar producen corriente eléctrica.

Funcionamiento:
1- En una lámina de material semiconductor puro se introducen elementos químicos
llamados dopantes que hacen que esta tenga un exceso de electrones y aunque no
exista en realidad desequilibrio eléctrico (existirá el mismo número de electrones que
de neutrones en el total del semiconductor) convencionalmente se entiende que esta
plancha tiene una carga negativa y se la denomina N.
2- Por otro lado, en otra lámina de material semiconductor se hace el mismo proceso, pero
en esta ocasión con otra sustancia dopante que provoca que haya una falta de
electrones. Por esta razón se entiende convencionalmente que la plancha tiene una
carga positiva y se le denomina P.
3- Es en este punto donde se procede a realizar la unión P-N en la cual el exceso de
electrones de N pasa al otro cristal y ocupa los espacios libres en P. Con este proceso
la zona inmediata a la unión queda cargada positivamente en N y negativamente en P

creándose un campo eléctrico cuya barrera de potencial impide que continúe el proceso
de traspase de electrones de una plancha a la otra.
4- Cuando el conjunto queda expuesto a la radiación solar, los fotones contenidos en la
luz transmiten su energía a los electrones de los materiales semiconductores los cuales
pueden entonces romper la barrera de potencial de la unión P-N y salir del
semiconductor a través de un circuito exterior, produciéndose así corriente eléctrica.

5- El modulo más pequeño de material semiconductor con unión P-N y por lo tanto con
capacidad de producir electricidad, es denominado célula fotovoltaica. Estas células
fotovoltaicas se combinan de determinadas maneras para lograr la potencia y el voltaje
deseados. Este conjunto de células sobre el soporte adecuado y con los recubrimientos
que le protejan convenientemente de agentes atmosféricos es lo que se denomina
panel fotovoltaico.

El tamaño de los paneles será de 150 Watt Pico; fabricados para tener una vida útil de
20 años.
Tipo : Mono cristalino.

BATERÍA DE 150 Ah
Recibe y almacena la energía que se genera durante el día para luego usarla cuando se necesite.
Normalmente se utiliza baterías de 12 voltios y con capacidad de 150 ampere – hora.
Las baterías serán del tipo descarga profunda (libre mantenimiento) cuya vida útil se estima de 5 a
6 años y pueden soportar las descargas profundas.

CONTROLADOR DE CARGA (REGULADOR)

Es un dispositivo que evita que la batería se sobrecargue, que el voltaje de la batería no sea mayor
al permitido por los equipos conectados, evita la descarga profunda de las baterías y corta la
corriente cuando el voltaje llega a un valor mínimo, así como también asegura la vida útil de las
baterías.

INVERSOR DE ONDA SENOIDAL MODIFICADA

La función de un inversor es cambiar un voltaje de entrada de corriente continua a un voltaje
simétrico de salida de corriente alterna con la magnitud y frecuencia deseada por el usuario o
diseñador en este caso se utiliza para convertir la corriente continua generada por el panel solar
fotovoltaico en corriente alterna para ser inyectada en las instalaciones eléctricas de zonas aisladas.

SOPORTE DE MÓDULO FOTOVOLTAICO

Es un conjunto de estructura metálica construidos con aleaciones de hierro galvanizado diseñado
para sujetar o fijar los módulos fotovoltaicos sobre los techos de las viviendas o para elevarlos a una
altura determinada mediante tubos o postes instalados muy cerca de las viviendas; dichos soportes
sujetan a los paneles solares en un ángulo de inclinación orientado hacia el sol para un mejor
rendimiento y generación de energía.

SOPORTE DE BATERÍA
Es un soporte construido con aleaciones de hierro para hacerlo livianos y galvanizados para evitar
su corrosión, es el que alberga a la batería para instalarlo sobre el nivel del piso y para evitar el
acceso de personas no calificadas.

MEDICION DE LA PARTIDA

Unidad de medida: Equipo (Eqp.)

MÉTODO DE MEDICIÓN:
Se medirá por instalación de panel fotovoltaico.

CONFORMIDAD DE LOS TRABAJOS REALIZADOS:

Previa inspección del correcto desarrollo de los trabajos descritos.
Una vez realizadas las verificaciones se procederán a valorizar el número de equipos para poder así
dar la conformidad de los trabajos correspondientes a esta partida.

[Link].9.11.20 INVERSOR FOTOVOLTAICO MOFASICO, 3 MPP, MÁXIMA POTENCIA

7,500WP (unidad de medida:und)

Similar a la partida [Link].9.11.19

[Link].9.11.21 INVERSOR DE BATERÍAS, TENSIÓN 230V/ DE 202V A 253V, POTENCIA

ASIGNADA 6000W (unidad de medida:und)

Similar a la partida [Link].9.11.19

[Link].9.11.22 BATERIA DE LITIO, 48V, 2.4 kWh (unidad de medida:und)

Similar a la partida [Link].9.11.19

[Link].9.11.23 ACCESORIOS PARA SISTEMA FOTOVOLTAICO (unidad de medida:glb)

Similar a la partida [Link].9.11.19

[Link].9.11.24 INSTALACIÓN DE ESTRUCTURA METÁLICA SOPORTE PARA PANELES

SOLARES (unidad de medida:glb)

[Link].9.11.25 PRUEBAS Y PROTOCOLOS EN INSTALACIONES ELECTRICAS (unidad de

medida:glb)

Similar a la partida [Link].9.11.19

[Link].10 TANQUE ELEVADO DE C°A° DE 15.00 M3

[Link].10.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].10.2 TRAZO Y REPLANTEO PRELIMINAR C/EQUIPO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].10.3 EXCAVACION MANUAL DE ZANJAS (unidad de medida:und).

Similar a la partida [Link].5.

[Link].10.4 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³).

Similar a la partida [Link].2.2.3.

[Link].10.5 REFINE Y NIVELACION DE TERRENO FONDO DE EXCAVACION (unidad de

medida:m²)

Similar a la partida [Link].17.

[Link].10.6 ELIMINACION MATERIAL EXCEDENTE DM = 1.5 KM (unidad de medida: m³)

Similar a la partida [Link].16.

[Link].10.7 SOLADO f'c=100kg/cm2 e=2" (unidad de medida:m²)

Similar a la partida [Link].8.

[Link].10.8 ZAPATAS
[Link].10.8.1 CONCRETO ARMADO F'C=280 KG/CM2 EN ZAPATAS (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].10.8.2 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].10.9 VIGAS
[Link].10.9.1 CONCRETO ARMADO F'C=280 KG/CM2 EN VIGAS (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].10.9.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

Similar a la partida [Link].11.

[Link].10.9.3 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].10.9.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].10.10 COLUMNAS

[Link].10.10.1 CONCRETO ARMADO F'C=280 KG/CM2 (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].10.10.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

Similar a la partida [Link].11.

[Link].10.10.3 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].10.10.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12

[Link].10.11 RESERVORIO ELEVADO

[Link].10.11.1 CONCRETO ARMADO F'C=280 KG/CM2 (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].10.11.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

Similar a la partida [Link].11.

[Link].10.11.3 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].10.11.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

[Link].10.12 CARPINTERIA METALICA (unidad de medida: und)

Similar a la partida [Link].1.12.

[Link].10.13 PINTURA EN MUROS (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].10.14 WATER STOP DE PVC 9" (unidad de medida:m)

Similar a la partida [Link].8.12.

[Link].10.15 SUM. E [Link] ACCESORIOS CAMARA DE VALVULAS TANQUE ELEVADO

[Link].10.15.1 ENTRADA (unidad de medida: und)

Similar a la partida [Link].17.

[Link].10.15.2 SALIDA (unidad de medida: und)

Similar a la partida [Link].17.

[Link].10.15.3 LIMPIA (unidad de medida: und)

Similar a la partida [Link].1.14.3.

[Link].10.15.4 REBOSE (unidad de medida: und)

Similar a la partida [Link].1.14.4.

[Link].10.15.5 BY PASS (unidad de medida: und)

Similar a la partida [Link].1.14.5.

[Link].10.15.6 VENTILACION (unidad de medida: und)

Similar a la partida [Link].1.14.6.

[Link].10.16 CAMARA DE CLORACION

[Link].10.16.1 OBRAS DE CONCRETO
[Link].[Link] ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida:m²)

Similar a la partida [Link].11.

[Link].[Link] ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] CONCRETO F'C 210 KG/CM2 (CEMENTO P-I) (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].10.16.2 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].[Link] TARRAJEO EN MUROS INTERIORES MEZCLA C:A - 1:5 (unidad de
medida: m²)

Similar a la partida [Link].14.

[Link].[Link] TARRAJEO EN MUROS EXTERIORES MEZCLA C:A - 1:5 (unidad de

medida: m²)

Similar a la partida [Link].14.

[Link].[Link] CURADO DE CONCRETO (unidad de medida:m²).

Similar a la partida [Link].1.12.

[Link].10.16.3 PINTURA
[Link].[Link] PINTURA ESMALTE EN CIELO RASO (unidad de medida: m²)

Similar a la partida [Link].[Link].1.

[Link].[Link] PINTURA LATEX-ACRILICO EN MUROS INTERIORES 2 MANOS (unidad

de medida: m²)

Similar a la partida [Link].15.

[Link].[Link] PINTURA LATEX-ACRILICO EN MUROS EXTERIORES 2 MANOS (unidad

de medida: m²)

Similar a la partida [Link].11.

[Link].10.16.4 CARPINTERIA METALICA Y HERRERIA

[Link].[Link] PUERTA METALICA TIPO REJA CON MARCO DE "L" 1"X1"X3/16"
0.85MX1.20M S/DETALLE. (unidad de medida: und)

Similar a la partida [Link].[Link].1.

[Link].10.16.5 CERRAJERÍA
[Link].[Link] CANDADO INCLUYENDO ALDABAS (unidad de medida: und)

DESCRIPCION DEL TRABAJO

Esta partida incluye la provisión de candado para puerta, tapas para ductos de ingreso.

CALIDAD DE LOS MATERIALES

Este producto debe ser de marca reconocida y cumplir con los requerimientos para seguridad de la
estructura. Su adquisición debe ser aprobada por el Supervisor.

METODO DE MEDICION
Se medirá por unidad (UND) de producto entregado para la obra y será aprobada por el supervisor.

CONDICIONES DE PAGO
Se pagará por producto entregado, tomando en cuenta la Norma de Medición y la Unidad (Und).

[Link].[Link] BISAGRA ALUMINIZADA CAPUCHINA (unidad de medida: und)

METODO DE EJECUCION

Al entregar la obra se deberá tener especial cuidado en que las puertas estén bien niveladas, para,
para garantizar el buen funcionamiento.
Después de la instalación y antes de comenzar el trabajo de pintura, se procederá a defender todas
las orillas y otros elementos visibles de cerrajería tales como escudos, rosetas y otras, con tiras de
tela debidamente colocadas o papel especial que no afecte el acabado.
Antes de entregar la obra se renovará las protecciones y se hará una revisión general del
funcionamiento de todas las cerrajerías

CALIDAD DE LOS MATERIALES

El Residente de Obra así como el Supervisor deben verificar, previo al ingreso a almacén, que los
materiales adquiridos por abastecimientos se ciñen a las especificaciones previstas en el
expediente.
SISTEMA DE CONTROL DE CALIDAD
El Residente y el Inspector de Obra deben verificar que el perfilado y compactado coincida con los
niveles establecidos en el proyecto

METODO DE MEDICION:
La medición de la partida será por unidad (und), de ejecutado y colocado según las indicaciones
y medidas consignadas en los planos.

CONDICONES DE PAGO
El pago de estos trabajos se hará por pieza y al precio que figura en el presupuesto, previa
aprobación del Supervisor.

[Link].10.16.6 EQUIPAMIENTO HIDRAULICO DE SISTEMA DE CLORACION CON

DOSIFICADOR
[Link].[Link] SISTEMA DE CLORACION POR GOTEO - TANQUE DOSADOR DE 120 LT
(unidad de medida: und)

DESCRIPCION DEL TRABAJO

Comprende el suministro y colocación de todos los componentes y accesorios del equipo del sistema
de cloración por goteo y/o dosificador.

- Accesorios de control y medición según plano

METODO DE EJECUCION
Se instalarán según especifiquen los planos y estas deberán estar adecuadamente protegidos contra
la intemperie y la presencia de agua.

METODO DE MEDICION
La unidad de medición es por global (gbl)

CONDICIONES DE PAGO
Se pagará al suministro y colocación de todos los componentes y accesorios del equipo del sistema
de cloración por goteo y/o dosificador. El precio incluye el pago por material, mano de obra,
herramientas y cualquier imprevisto necesario para su buena instalación.

[Link].10.17 CAJA DE VALVULAS

[Link].10.17.1 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].10.17.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].10.17.3 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].10.17.4 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].0.

[Link].10.17.5 CONCRETO F'C=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].2.

[Link].10.17.6 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].13.

[Link].10.17.7 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].10.17.8 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].10.17.9 COLOCACION DE ACCESORIOS (unidad de medida: und)

Similar a la partida [Link].17.

[Link].10.17.10 SUMINISTRO DE ACCESORIOS VALULA DE CONTROL (unidad de

medida: und)

Similar a la partida [Link].17.

[Link].10.17.11 TAPA METALICA TIPO II (40X40) (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].10.18 CAJA DE REBOSE

[Link].10.18.1 TRAZO,NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].10.18.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].10.18.3 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].10.18.4 ACERO F'Y 4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].0.

[Link].10.18.5 CONCRETO F'C=175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].10.18.6 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].10.18.7 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].10.18.8 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].10.18.9 COLOCACION DE ACCESORIOS (unidad de medida: und)

Similar a la partida [Link].17.

[Link].10.18.10 SUMINISTRO DE ACCESORIOS VALULA DE CONTROL (unidad de

medida: und)

Similar a la partida [Link].17.

[Link].10.18.11 TAPA METALICA TIPO II (40X40) (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].11 CERCO PERIMETRICO DE TANQ. CISTERNA Y TANQ. ELEVADO

[Link].11.1 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].11.2 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].11.3 MOVIMIENTO DE TIERRAS

[Link].11.3.1 EXCAVACION MANUAL EN TERRENO CON UN HASTA H=0.60 M (unidad de
medida: m³)

Similar a la partida [Link].5.

[Link].11.3.2 RELLENO COMPACTADO CON MATERIAL PROPIO (unidad de medida:m²)

[Link].11.3.3 ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].11.4 OBRAS DE CONCRETO SIMPLE

[Link].11.4.1 CIMIENTOS DE PARANTES MEZCLA 1:10 +30% P.G. (unidad de medida: m³)

Similar a la partida [Link].4.4.1.

[Link].11.5 OBRAS DE CONCRETO ARMADO

[Link].11.5.1 ENCOFRADO Y DESENCOFRADO CARAVISTA EN SOBRECIMIENTOS (unidad
de medida:m²)

Similar a la partida [Link].11.

[Link].11.5.2 ACERO ESTRUC. fy=4200 KG/CM2 PARA SOBRECIMIENTOS (unidad de

medida:kg)

Similar a la partida [Link].10.

[Link].11.5.3 SOBRECIMIENTO CORRIDO C:H, 1:8 + 25% P.G. (unidad de medida:m³)

Similar a la partida [Link].4.4.3.

[Link].11.5.4 ACERO ESTRUC. fy=4200 KG/CM2 PARA ZAPATAS (unidad de medida:kg)

Similar a la partida [Link].10.

[Link].11.5.5 CONCRETO F'C=210 KG/CM2 P/ZAPATAS (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].11.5.6 ENCOFRADO Y DESENCOFRADO CARAVISTA COLUMNAS (unidad de

medida:m²)

Similar a la partida [Link].11.

[Link].11.5.7 ACERO ESTRUC. fy=4200 KG/CM2 PARA COLUMNAS (unidad de medida:kg)

Similar a la partida [Link].10.

[Link].11.5.8 CONCRETO F'C=210 KG/CM2 P/COLUMNAS (unidad de medida:m³)

Similar a la partida [Link].12.

[Link].11.6 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].11.7 PARANTE DE TUBERIA METALICA DE 2"X2.15 MTS (unidad de medida: und)

Similar a la partida [Link].5.7.

[Link].11.8 CERCO METALICO DE MALLA DE ALAMBRE GALVANIZADO + ALAMBRE DE

PUAS H=2M INCLUYE ANTICORROSIVO (unidad de medida:m)

Similar a la partida [Link].19.5.

[Link].11.9 PUERTA DE MALLA METALICA GALVANIZADA EN CERCO PERIMETRICO.

(unidad de medida: und)

Similar a la partida [Link].19.6.

[Link].11.10 PINTURA ESMALTE EN SUPERFICIES EXTERIORES (unidad de medida:m²)

Similar a la partida [Link].15.

[Link] SISTEMA HIDRAULICO - SISTEMA 2

[Link].1 LINEA DE CONDUCCION
[Link].1.1 TRAZO Y REPLANTEO DE ZANJAS PARA LINEA DE CONDUCCION (unidad de
medida: m)

Similar a la partida [Link].1.1.

[Link].1.2 EXCAVACION DE ZANJAS EN TIERRA COMPACTA 0.40 X 0.60 M (unidad de

medida: m³)

Similar a la partida [Link].1.2.

[Link].1.3 REFINE, NIVELACION Y CONFORMACION DE FONDO DE ZANJAS (unidad de

medida: m)

Similar a la partida [Link].1.3.

[Link].1.4 CAMA DE APOYO PARA TUBERIAS (unidad de medida: m)

Similar a la partida [Link].1.4.

[Link].1.5 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m)

Similar a la partida [Link].1.5.

[Link].1.6 TUBERÍA PVC SAP 2" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].1.7 SUMINISTRO Y COLOCACION DE ACCESORIOS P/LINEA DE CONDUCCION

(unidad de medida: glb)

Similar a la partida [Link].1.7.

[Link].1.8 PRUEBA HIDRAULICA + DESINFECCION DE TUBERIA PVC (unidad de medida:

Similar a la partida [Link].1.8.

[Link].1.9 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)
[Link].2 LINEA DE ADUCCION Y RED DE DISTRIBUCION
[Link].2.1 TRAZO Y REPLANTEO DE ZANJAS PARA RED DE DISTRIBUCION (unidad de
medida: m)

Similar a la partida [Link].1.1.

[Link].2.2 EXCAVACION DE ZANJAS EN TIERRA COMPACTA 0.40 X 0.60 M (unidad de

medida: m³)

Similar a la partida [Link].1.2.

[Link].2.3 REFINE, NIVELACION Y CONFORMACION DE FONDO DE ZANJAS (unidad de

medida: m)

Similar a la partida [Link].1.3.

[Link].2.4 CAMA DE APOYO PARA TUBERIAS e=10CM (unidad de medida:m)

Similar a la partida [Link].1.4.

[Link].2.5 SOBRECAMA DE APOYO PARA TUBERIAS PVC e=30CM (unidad de medida:m)

Similar a la partida [Link].1.4.

[Link].2.6 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m)

Similar a la partida [Link].1.5.

[Link].2.7 TUBERÍA PVC SAP 1 1/2" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].2.8 TUBERIA PVC SAP 1 1/2" CLASE 10 (unidad de medida:m)

Similar a la partida [Link].1.6.

[Link].2.9 TUBERÍA PVC SAP 3/4" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].2.10 TUBERÍA PVC SAP 3/4" CLASE 10 (unidad de medida: m)

Similar a la partida [Link].1.6.

[Link].2.11 SUMINISTRO Y COLOCACION DE ACCESORIOS P/RED DE DISTRIBUCION

(unidad de medida: glb)

Similar a la partida [Link].1.7.

[Link].2.12 PRUEBA HIDRAULICA + DESINFECCION DE TUBERIA PVC (unidad de

medida: m)

Similar a la partida [Link].1.8.

[Link].2.13 ELIMINACION DE MATERIAL EXCEDENTE DE FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].3 VALVULAS DE PURGA

[Link].3.1 TRAZO,NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].3.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].3.3 CONCRETO SOLADO F'C= 100 KG/CM2, MEZCLA 1:10 CEMENTO-HORMIGON

E=0.05 M. (unidad de medida: m³)

Similar a la partida [Link].8.

[Link].3.4 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].3.5 ACERO F'Y=4200 KG/CM2 GRADO 60 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].3.6 CONCRETO F´C=140 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].3.7 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].3.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].3.9 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].3.10 SUM. E INST. TAPA METALICA DE INSPECCION DE 0.60X0.60M, INC. PINTURA

ANTICORROSIVA + ESMALTE (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].3.11 SUMINISTRO E INSTALACION DE VALVULA DE PURGA 1 1/2" (unidad de

medida: und)

Similar a la partida [Link].3.11.

[Link].3.12 SUMINISTRO E INSTALACION DE VALVULA DE PURGA 1" (unidad de

medida: und)

Similar a la partida [Link].3.11

[Link].3.13 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].16.

[Link].4 VALVULAS DE AIRE

[Link].4.1 TRAZO,NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].4.2 EXCAVACION EN TERRENO NATURAL (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].4.3 CONCRETO SOLADO F'C= 100 KG/CM2, MEZCLA 1:10 CEMENTO-HORMIGON

E=0.05 M. (unidad de medida: m³)

Similar a la partida [Link].8.

[Link].4.4 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].4.5 ACERO F'Y=4200 KG/CM2 GRADO 60 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.6 CONCRETO F´C=140 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.7 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].4.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m³)

Similar a la partida [Link].1.12.

[Link].4.9 PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link].4.10 TAPA METALICA TIPO II (60X60) (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].4.11 SUMINISTRO E INSTALACION DE VALVULA DE AIRE 2" (unidad de medida:

und)

DESCRIPCIÓN
Este ítem comprende la adquisición de todos los accesorios que se utilizarán para la implementación
de las Válvulas de aire, necesarios para la operación y mantenimiento de la estructura.

Previa identificación y revisión de los accesorios se procederá a su colocación teniendo cuidado de

no dañarlos. Se deberá colocar en forma secuencial, de acuerdo a lo indicado en los planos y en las
especificaciones técnicas respectivas de cada accesorio.
PROCESO DE EJECUCIÓN
Los accesorios deberán ser nuevos, libres de defectos y deterioros; para luego ser transportados y
almacenados apropiadamente hasta el momento de su utilización.
Se ejecutará con mano de obra calificada, observando los procedimientos establecidos por los
fabricantes. Para efectos de la realización de las uniones se hará uso de materiales que garanticen
la impermeabilidad de la misma como cinta de teflón o pegamento plástico según sea el caso
accesorios de FºGº o PVC respectivamente, de modo que se logre un correcto colocado de los
accesorios.
METODOLOGÍA DE MEDICION
La unidad de medida será la unidad.

[Link].4.12 SUMINISTRO E INSTALACION DE VALVULA DE AIRE 1 1/2" (unidad de

medida: und)

Similar a la partida [Link].4.11.

[Link].4.13 SUMINISTRO E INSTALACION DE VALVULA DE AIRE 1" (unidad de medida:und)

Similar a la partida [Link].4.11.

[Link].4.14 ELIMINACION DE MATERIAL EXCEDENTE EN FORMA MANUAL (unidad de

medida:m³)

Similar a la partida [Link].6.

[Link].5 CONEXION DOMICILIARIA

[Link].5.1 TRAZO Y REPLANTEO P/INST. SANITARIA (unidad de medida: m)

Similar a la partida [Link].1.1.

[Link].5.2 EXCAVACION DE ZANJA P/INST. SANITARIA (unidad de medida: m3.)

Similar a la partida [Link].1.2.

[Link].5.3 REFINE MANUAL Y CONFORMACION DE FONDO DE ZANJA (unidad de

medida: m2.)

Similar a la partida [Link].1.3.

[Link].5.4 CAMA DE APOYO PARA TUBERIAS ESP. 0.05 ML. (unidad de medida: m2.)

Similar a la partida [Link].1.4.

[Link].5.5 SOBRECAMA DE APOYO PARA TUBERIAS e=30CM (unidad de medida:m)

Similar a la partida [Link].1.4.

[Link].5.6 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m3.)

Similar a la partida [Link].1.5.

[Link].5.7 ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (30 ML) (unidad de

medida: m³)

Similar a la partida [Link].6.

[Link].5.8 CONEXION DOMICILIARIA (unidad de medida: und)

Similar a la partida [Link].5.8.

[Link].6 PILETA DOMICILIARIA

[Link].6.1 TRABAJOS PRELIMINARES
[Link].6.1.1 TRAZO,NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].6.1.2 EXCAVACIÓN MANUAL EN TERRENO COMUN HASTA H = 1.00M (unidad de

medida: m³)

Similar a la partida [Link].1.5.

[Link].6.1.3 NIVELACION Y APISONADO (unidad de medida: m2.)

Similar a la partida [Link].2.2.2.

[Link].6.1.4 ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50 ML) (unidad

de medida: m³)

Similar a la partida [Link].6.

[Link].6.2 CONCRETO SIMPLE

[Link].6.2.1 SOLADO PREVIO LOSA DE FONDO E=1" MEZCLA 1:12 C:H (unidad de
medida: m²)

Similar a la partida [Link].6.

[Link].6.3 CONCRETO ARMADO

[Link].6.3.1 ACERO F'Y 4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].6.3.2 ENCOFRADO Y DESENCOFRADO (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link].6.3.3 CONCRETO F´C=140 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].6.3.4 TARRAJEO EN EXTERIORES E=1.5CM MEZCLA 1:2 (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].6.3.5 SUMINISTRO ACCESORIOS EN PILETA DOMICILIARIA (unidad de medida:

und)

Similar a la partida [Link].6.

[Link].6.3.6 INSTALACION DE ACCESORIOS DE PILETA (unidad de medida: und)

DESCRIPCIÓN
Se refiere a los trabajos de instalación y colocado de accesorios necesarios para el correcto
funcionamiento del desagüe del LAVADERO, están incluidos codos, transiciones, niples,
reducciones, sumidero, tubería pvc sal de 2”.

PROCESO DE EJECUCIÓN
Para el desagüe, se colocarán Sumideros de bronce de 2”, Mediante tubería PVC SAL 2” se
conectarán a los posos percolador acondicionados con filtros de grava, ó cantos rodados, los cuales
deberán ser renovados con otros filtros de igual naturaleza, los detalles se muestran en los planos
correspondientes.

METODOLOGÍA DE MEDICION
Se ejecutará un proceso de medición en unidad teniendo en cuenta las unidades de accesorio
necesarias.
Será pagado al precio unitario del proyecto, por Unidad (Und), para la partida, entendiéndose que
dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas,
materiales e imprevistos necesarios para completar satisfactoriamente el trabajo.

[Link].6.3.7 CAJA DE REGISTRO DE 12" X 24" INCLY. TAPA (unidad de medida: und)

DESCRIPCIÓN
Consiste en la construcción de una caja de registro de desagüe (060mx0.60m), para realizar trabajos
de mantenimiento a las instalaciones provenientes del inodoro.

MÉTODO DE CONSTRUCCIÓN
Se excavará un hoyo de aprox. 0.40 x 0.70 m y 0.45 de profundidad en el terreno ubicado entre el
inodoro y el tanque Biodigestor, se construirán con concreto de f’c=175kg/cm2, con un espesor de
0.10m, en la base tendrá una especie de media caña para asegurar el correcto arrastre de los
materiales provenientes del inodoro.

MÉTODO DE MEDICIÓN
Se medirá por Unidad (Und); ejecutada y terminada de acuerdo con las presentes especificaciones;
el trabajo deberá contar con la conformidad y aceptación del Ing. Supervisor.

BASE DE PAGO
Será pagado al precio unitario del proyecto, por Unidad (Und), para la partida CAJA DE REGISTRO
DESAGUE (MEDIA CAÑA), entendiéndose que dicho precio y pago constituirá compensación total
por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios para completar
satisfactoriamente el trabajo.

[Link].6.3.8 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

1.2 COMPONENTE 02: ADECUADA INFRAESTRUCTURA DEL SISTEMA DE

ALCANTARILLADO Y OTRAS FORMAS DISPOSICIÓN SANITARIA DE EXCRETAS
1.2.1 SISTEMAS 01 y SISTEMA 02 KITEPAMPANI
[Link] MODULO DE SERVICIOS HIGIENICOS (42 MODULOS)
[Link].1 TRABAJOS PRELIMINARES
[Link].1.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)

Similar a la partida [Link].3.

[Link].1.2 TRAZO, NIVELES Y REPLANTEO (unidad de medida: m²)

Similar a la partida [Link].4.

[Link].2 MOVIMIENTO DE TIERRAS

[Link].2.1 EXCAVACION MASIVA MANUAL TIERRA COMPACTA (unidad de medida: m³)

Similar a la partida [Link].5.

[Link].2.2 ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].3 OBRAS DE CONCRETO SIMPLE

[Link].3.1 CIMIENTO CORRIDO C:H, 1:10 +30 %PG (unidad de medida: m³)

Similar a la partida [Link].4.4.1.

[Link].3.2 SOBRECIMIENTO CORRIDO C:H, 1:8 + 25% P.G. (unidad de medida: m³)

Similar a la partida [Link].4.4.3.

[Link].3.3 ENCOFRADO Y DESENCOFRADO (unidad de medida: m²)

Similar a la partida [Link].11.

[Link].4 OBRAS DE CONCRETO ARMADO

[Link].4.1 COLUMNENTAS: CONCRETO 175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.2 COLUMNETAS: ENCOFRADO Y DESENCOFRADO (unidad de medida: m²)

Similar a la partida [Link].11.

[Link].4.3 COLUMNETAS: ACERO DE REFUERZO FY=4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].4.4 VIGUETAS: CONCRETO 175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].4.5 VIGUETAS: ENCOFRADO Y DESENCOFRADO (unidad de medida: m²)

Similar a la partida [Link].11.

[Link].4.6 VIGUETAS: ACERO DE REFUERZO FY=4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link].5 MUROS Y TABIQUES DE AÑBAÑILERIA

[Link].5.1 MURO DE BLOQUETA DE 0.15*0.20*0.40M (unidad de medida: m²)

Similar a la partida [Link].4.6.1.

[Link].6 PISOS Y PAVIMENTOS

[Link].6.1 EMPEDRADO E=0.10M (unidad de medida: m²)

Similar a la partida [Link].4.9.1

[Link].6.2 PISO DE CONCRETO F´C 210 KG/CM2 DE ESPESOR 150 MM (CEMENTO P-I)
(unidad de medida: m³)

Similar a la partida [Link].4.9.4.

[Link].6.3 PISO DE CERAMICO DE 30X30 COLOR DE 1RA (unidad de medida: m²)

DESCRIPCION
Esta partida consiste en la instalación de la cerámica antideslizante de 30 x 30 cm en el piso de las
letrinas con fines de mejorar la impermeabilidad y garantizar la higiene en los servicios higiénicos
para ello el piso deberá tener una pendiente de 1% para la fluidez del agua.

MEDICIÓN DE LA PARTIDA.
Unidad de Medida : M2

Norma de medición :
Realizar la medición del área trabajada efectivamente, discretizando el área total trabajada en áreas
fácilmente cuantificables.

[Link].6.4 VEREDA CONCRETO F'C=140KG/CM2, FROTACHADO Y BRUÑADO (unidad de

medida: m²)

DESCRIPCIÓN
Es la capa de concreto que se vacía encima del empedrado, para el caso particular del proyecto se
requiere que el espesor de la capa sea de 10 cm. La dosificación del concreto será elaborada
empleando agregado fino y grueso, con una dosificación de concreto de resistencia de f’c=140
kg/cm2. para el acabado de frotachado se prepara una pasta de C: A (1:2) y con bruñas de 1cm,
cada 1.00 m.

PROCESO CONSTRUCTIVO
• La base sobre la que se colocará el empedrado deberá ser previamente compactado y
nivelado. El nivel de compactación debe de ser 15 cm debajo del piso terminado, de manera que
cuando se realice el vaciado este tenga un espesor total de 20 cm.
• El empedrado deberá ser colocado con destreza y cuidado. Deberá ser acomodado de tal
manera que tenga forma compacta. Los espacios entre piedra y piedra serán ocupados por mezcla
que unirá cada uno de estos.
• Previo a la colocación del concreto, el empedrado realizado deberá ser mojado y limpiado de
elementos extraños.
• Hacer caminos con tablas de madera, los cuales nos servirán para desplazarnos encima de
las piedras, y evitar de cualquier manera que durante el vaciado se contamine el empedrado con
elementos extraños diferentes a la mezcla y piedra mediana.
• Una vez vaciado el concreto, se prepara una pasta de cemento: arena (1:2) la cual es vaciada
sobre el piso, esperando que esta esté oreada para poder frotachar.
• Considerar las recomendaciones que se dan con respecto al curado de las losas, debiendo
al día siguiente del vaciado curar con bastante agua, haciendo posas con arena que nos permitan
mantener un contenido de humedad aceptable.

[Link].6.5 ENCOFRADO Y DESENCOFRADO VEREDAS (unidad de medida: m²)

Similar a la partida [Link].6.4.

[Link].7 ZOCALOS
[Link].7.1 ZOCALO DE MAYOLICA DE 0.20X0.30 CM. (unidad de medida: m²)

Similar a la partida [Link].9.7.1.

[Link].8 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].8.1 TARRAJEO INTERIOR E=1.5 CM MEZCLA 1:2 (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].8.2 TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link].8.3 DERRAMES E=15CM ( MORTERO 1:5) (unidad de medida: m)

Similar a la partida [Link].9.6.4.

[Link].8.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].9 COBERTURAS
[Link].9.1 COBERTURA CON PLANCHA DE CALAMINON ALUZINC (unidad de medida: m²)

DESCRIPCIÓN
Esta cobertura será de calaminon Aluzinc que permiten el fácil discurrimiento de las aguas de lluvia
y cubrir la parte superior de las edificaciones. Por su peso liviano y bajo costo son los materiales que
ofrecen mayor comodidad y garantía en su costo.

PROCESO CONSTRUCTIVO
Se procede a colocar las planchas de calamina sobre las correas de madera por la parte más baja
del techo, y las siguientes se superpondrán de abajo hacia arriba fijándolas con clavos de calamina,
así mismo se irán alineándolas en forma paralela al eje de los tijerales hasta cubrir todo el techo.
Es importante darle un traslape entre calaminas de 2 canales en sus extremos laterales y de 15 o
20 cm. como mínimo.
Los clavos serán colocados en el canal superior de las calaminas y no en lo inferior, esto es a fin de
evitar que se originen posteriormente goteras de techo.

MÉTODOS DE MEDICIÓN
Se medirá de acuerdo al presupuesto por M2. de acuerdo a las mediciones de largo por ancho del
área cubierta

BASES DE PAGO
Se pagará al precio unitario indicado en la partida por M2.

[Link].10 CARPINTERIA DE MADERA

[Link].10.1 PUERTA DE MADERA TIPO TABLERO (unidad de medida: und)

DESCRIPCIÓN

Partida referida a los materiales y procedimientos necesarios para la colocación de puertas de

madera Aguano, incluidas la colocación de chapas, bisagras y cerrajería, así como el barnizado
correspondiente de las puertas.

PROCESO CONSTRUCTIVO
• Serán ejecutados de acuerdo a los planos correspondientes, serán hechos con piezas
escuadradas de sección rectangular de madera cedro o similar, cepillados en sus caras expuestas.
• El Ingeniero residente indicará el lugar de almacenamiento de las puertas de madera a
utilizarse.
• El Supervisor verificará inicialmente la calidad de la madera, asumiendo los criterios técnicos
de la norma vigente y las disposiciones de madera del Grupo Andino.
• La madera será de Aguano tipo perciana y no tendrá ningún tipo de deformación, alabeo,
defección, torsión o cualquier tipo de variación de medidas en la escuadría solicitada en los planos
del proyecto.
• Los tableros de madera antes de ser utilizados deberán ser pulidos y preferentemente
tratados.
• Sólo se aceptará el uso de madera que no tenga variaciones mayores a 5 mm en las
dimensiones finales.
• La hoja de la puerta deberá estar seca al momento de su colocación y será fijada con
bisagras, cuyas dimensiones están establecidas en los planos del proyecto.
• Los marcos de madera serán fijados con clavos sin cabeza en los vanos respectivos.
• Entre la hoja y el marco de la puerta no deberá existir una separación mayor a los 2 mm.
• El espacio máximo entre la hoja y el piso terminado no deberá superar 1.5 cm.
• La Supervisión verificará el funcionamiento de la puerta en tres posiciones: En posición de
cierre, con total apertura y finalmente con una posición intermedia; en todos los casos la hoja no
deberá desviarse de la posición establecida, caso contrario deberá ordenarse su corrección.
• El funcionamiento de la chapa de la puerta será verificado tanto en posición de cierre como
en posición abierta, no debiendo existir dificultad de apertura o cierre de la chapa; este proceso se
verificará con todas las llaves entregadas.
• La madera recibirá una capa de barniz.
MEDICION DE LA PARTIDA.
Unidad de Medida : M2.
Norma de medición : Este trabajo será medido por metro cuadrado, considerando el largo y ancho
de las superficies de la puerta a construir.

[Link].10.2 VENTANA DE MADERA CON ACERO LISO FIJOS Y MALLA MOSQUITERO

SEGUN DIEÑO (unidad de medida: und)

DESCRIPCIÓN
Partida referida a los materiales y procedimientos necesarios para la colocación de ventanas de
madera con acero liso fijos y malla mosquitero según diseño.

PROCESO CONSTRUCTIVO

• Serán ejecutados de acuerdo a los planos correspondientes, serán hechos con piezas
escuadradas de sección rectangular de madera.
• El Ingeniero residente indicará el lugar de almacenamiento de las ventanas de madera a
utilizarse.
• El Supervisor verificará inicialmente la calidad de la madera, asumiendo los criterios técnicos
de la norma vigente y las disposiciones de madera del Grupo Andino.
• La madera será de Aguano y no tendrá ningún tipo de deformación, alabeo, defección, torsión
o cualquier tipo de variación de medidas en la escuadría solicitada en los planos del proyecto.
• Sólo se aceptará el uso de madera que no tenga variaciones mayores a 5 mm en las
dimensiones finales.
• Los marcos de madera serán fijados en los vanos respectivos.
• La Supervisión verificará la correcta instalacion de las ventas de madera con liso fijos y malla
mosquitero en todos los casos, caso contrario deberá ordenarse su corrección.

MEDICION DE LA PARTIDA.

Unidad de Medida : M2.

Norma de medición : Este trabajo será medido por metro cuadrado, considerando el largo y ancho
de las superficies de la puerta a construir.

[Link].11 CERRAJERIA
[Link].11.1 CERRAJERIA PARA PUERTAS (unidad de medida: und)

DESCRIPCIÓN:
Serán todas las actividades que se requieren para la provisión e instalación de las cerraduras de
sobreponer, de acuerdo con las especificaciones de planos.

Materiales
Cerradura para exteriores de 03 golpes, pernos de fijación, equipo menor.

 Perforaciones adicionales de la hoja de puerta, en el caso de requerirse.

 Desarmado de la cerradura y ejecución de la instalación.
 Cuidados generales para no maltratar o deteriorar la cerradura que se instale.
 La Supervisión realizará la recepción y posterior aprobación o rechazo del rubro ejecutado,
para lo cual se observarán las siguientes indicaciones:
 Pruebas de buen funcionamiento de la cerradura instalada.
 Verificación del buen estado de la cerradura y caja: serán sin rayones, golpes, torceduras u
otros defectos visibles.
 Verificación de la altura, distancias y demás detalles de instalación.
 Entrega de un original y dos copias de llave por cada cerradura.
 Protecciones generales de la cerradura instalada, hasta la entrega y recepción de la obra.
 El constructor verificará que las hojas de puertas se encuentran sin alabeos o pandeos, y
que su cierre no se encuentra forzado.
 Clasificadas y numeradas, con los catálogos de instalación que entrega el fabricante, se
procede el desarmado de la cerradura, para realizar el trazado y punteado del eje de los
tornillos, cuidando su nivelación, para colocar y fijar la placa auxiliar, asegurar y armar la
cerradura. Verificando su buen funcionamiento, se realiza la colocación de la caja que recibe
el pestillo, que será perfectamente nivelada con la cerradura.
 Una vez que se haya concluido con la instalación de la cerradura, se verificará su buen
funcionamiento y será protegida para evitar rayones o daños hasta la entrega - recepción de
la obra. Fiscalización realizará las pruebas que crea conveniente para la aceptación o
rechazo del rubro concluido.

MÉTODOS DE MEDICIÓN:
La unidad de medida de la partida es por unidad (UND).

BASES DE PAGO:
Las cerraduras se pagarán por unidad colocadas y en funcionamiento, a los precios unitarios de
presupuesto, el precio incluye todos los costos directos e indirectos.

[Link].12 PINTURA
[Link].12.1 PINTURA EN EXTERIORES (unidad de medida: m²)

DESCRIPCIÓN:
Se pintarán en general todos los muros exteriores (2 manos).

Materiales
Se empleará: Pintura Oleo Mate, thiner, etc.

Métodos De Construcción:
Pintura de Muros Exteriores
Preparación de la Superficie:

Las superficies a pintar deberán estar secas y limpias antes de recibir los imprimantes y pinturas,
previamente se deben resanar las roturas, rajaduras, huecos, y demás defectos. Luego de resanar
se debe lijar para conseguir una superficie uniforme.

PROCEDIMIENTO DE EJECUCIÓN:
La pintura debe ser extraída de su envase original, no debe adulterarse con agua, es conveniente
proceder de acuerdo a las especificaciones de los fabricantes, la pintura se aplicará en dos capas
sucesivas, es prudente esperar a que la primera capa o “mano” de pintura seque para aplicar la
segunda.

MÉTODOS DE MEDICIÓN:
Este trabajo será medido por metro cuadrado (m2), considerando el largo y altura de los muros que
se pinten.

Conformidad de la Partida:
Se dará la conformidad de la partida:
• Previa inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán dar su respectiva conformidad
para proceder a valorizar las unidades de esta partida.

BASES DE PAGO:
La forma de pago será por m2, según la partida al precio señalado en el presupuesto.

[Link].12.2 PINTURA EN INTERIORES (unidad de medida: m²)

DESCRIPCIÓN:
Se pintarán en general todos los muros Interiores (2 manos).

Materiales
Se empleará: Pintura Oleo Mate, thiner, etc.

MÉTODOS DE CONSTRUCCIÓN:
Pintura de Muros Interiores
Preparación de la Superficie:

MÉTODOS DE MEDICIÓN:
Este trabajo será medido por metro cuadrado (m2), considerando el largo y altura de los muros que
se pinten.

BASES DE PAGO:
La forma de pago será por m2, según la partida al precio señalado en el presupuesto.

[Link].12.3 PINTURA EN PUERTAS C/BARNIZ 2 MANOS (unidad de medida: m²)

Descripción:
Todas las puertas y muros de madera serán barnizados una vez instaladas de acuerdo a la
propuesta de colores y tonos que indique la residencia en coordinación con la supervisión. El barniz
se emplea para proteger la madera del medio ambiente y dar una mayor durabilidad a las ventanas
y una mejor apariencia.

Método De Ejecución:
Se empleará: masilla papel lija, barniz para madera en suficiente cantidad para dos manos.
Las hojas deberán mostrar una textura lisa y tersa, sin asperezas por hebras levantadas, toda
imperfección deberá masillarse, lijarse, cepillarse, hasta obtener superficies homogéneas.

Se tendrá cuidado en masillar las uniones y encuentros, se deberá lijar con papel de lija de grano
decreciente a fino según la aspereza de la madera.

El barniz deberá llegar a la obra en su envase original, se observará cuidadosamente las

especificaciones del fabricante. Es necesario aplicar dos capas o manos, esperando el secado de
la primera capa.

La selección de tonos será realizada por el responsable de obra, con muestras pintadas en el mismo
lugar para apreciar a luz natural. Para el pintado se deberán proteger pisos, zócalos y otros.

Las divisiones y puertas deberán mostrar una textura lisa y tersa, sin asperezas por escorias de la
soldadura, toda imperfección deberá masillarse, lijarse, hasta obtener superficies homogéneas.

Se tendrá cuidado en masillar las uniones y encuentros, se deberá lijar con papel de lija de grano
decreciente a fino según la aspereza del metal.

Métodos De Medición
Este trabajo será medido en metro cuadrado (M2).

Bases de Pago:
Las unidades medidas para esta partida serán pagadas de acuerdo al costo unitario establecidas en
el contrato para la partida correspondiente.

Dicho pago constituirá la compensación total por el suministro del material, la mano de obra, equipo
y herramientas empleados y por los imprevistos que sean necesarios.

[Link].12.4 PINTURA EN VENTANAS C/BARNIZ 2 MANOS (unidad de medida:m²)

Similar a la partida [Link].12.3.

[Link].13 INSTALACIONES SANITARIAS

[Link].13.1 TRAZO Y REPLANTEO P/INST. SANITARIA (unidad de medida: ml)

Similar a la partida [Link].1.1.

[Link].13.2 EXCAVACION DE ZANJA P/INST. SANITARIA (unidad de medida: m³)

Similar a la partida [Link].1.2.

[Link].13.3 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m³)

Similar a la partida [Link].1.5.

[Link].13.4 SUMINISTRO DE ACCESORIOS PARA LETRINAS (unidad de medida: und)

DESCRIPCIÓN

Esta partida comprende al suministro e instalación de accesorios sanitarios como son, papelera de
PVC, jabonera de loza blanca c/asa, llave para lavatorio cromado, llave para ducha cromada, llave
para lavadero cromado, basurero de PVC, respetando la ubicación de los planos arquitectónicos y
sanitarios, como también la cantidad de dichos accesorios ubicados en el análisis de precios
unitarios y los metrados respectivos de dicho proyecto, para dicha adquisición tanto el residente de
obra y el supervisor serán responsables de la calidad en que se adquiera.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

METODO DE MEDICIÓN
El cómputo se efectuará por la cantidad suministrada e instalada en obra en función al que figura en
la partida y se medirá por Unidad (UND), la misma que incluye el transporte, carga, descarga y todo
gasto necesario para dejarlos en óptimas condiciones de funcionamiento en la obra.

FORMA DE PAGO
El pago se hará por Unidad (UND), previa aprobación del supervisor quien velará por su correcto
suministro e instalación. Las ejecutadas serán pagadas al precio unitario definido en el presupuesto,
la misma que representa la compensación integral para todas las operaciones de transporte,
almacenaje, manipuleo de los materiales, mano de obra, herramientas, equipos, etc.

[Link].14 APARATOS Y ACCESORIOS SANITARIOS

[Link].14.1 SUMINISTRO Y COLOCACION DE INODORO INCLUYE ACCESORIOS (unidad
de medida: und)

DEFINICIÓN:

Ancho de tanque = 45.10 cm

Largo total = 70.50 cm
OPERACIÓN : Manual, de tanque bajo.
CONEXIONES : Para agua fría.
Tubo de abasto de acero trenzado de 1/2”x1/2”x35 CM, con llave angular de ½” ø accionado con
llave especial o destornillador, niple cromado de ½”ø x 3” de largo, canopla o escudo a la pared.
ASIENTO : sin asiento de plástico.
DESAGÜE : Trampa incorporada con descarga al piso,
A 0.30 m de la pared.
MONTAJE : Modelo de piso. Tirafones o pernos de sujeción al
piso, irán con capuchones cubre pernos de plástico.
MÉTODO DE MEDICIÓN.
La unidad de medición por Unidad (Und).

BASES DE PAGO
El pago se efectuará por Unidad (Und.); previa aprobación del Supervisor y según lo ejecutado
durante el mes.

[Link].14.2 SUMINISTRO Y COLOCACION DE INODORO INCLUYE ACCESORIOS (unidad

de medida: und)

DEFINICIÓN.-

Generalidades:
Serán de loza vitrificada blanca, nacional de primera calidad con asiento y tapa y con accesorios
interiores de plástico pesado irrompible
NOMBRE : Inodoro
DESCRIPCIÓN : Inodoro de loza vitrificada
COLOR : Blanco
FORMA : Taza alargada.
DIMENSIONES :
Nivel del piso terminado a borde de taza = 38.50 cm
Ancho de taza = 36 cm
Ancho de tanque = 45.10 cm
Largo total = 70.50 cm
OPERACIÓN : Manual, de tanque bajo.
CONEXIONES : Para agua fría.
Tubo de abasto de acero trenzado de 1/2”x1/2”x35 CM, con llave angular de ½” ø accionado con
llave especial o destornillador, niple cromado de ½”ø x 3” de largo, canopla o escudo a la pared.
ASIENTO : sin asiento de plástico.
DESAGÜE : Trampa incorporada con descarga al piso,
A 0.30 m de la pared.
MONTAJE : Modelo de piso. Tirafones o pernos de sujeción al
piso, irán con capuchones cubre pernos de plástico.
Método de Medición.

La unidad de medición por Unidad (Und).

Bases de pago
El pago se efectuará por Unidad (Und.); previa aprobación del Supervisor y según lo ejecutado
durante el mes.

[Link].14.3 SUMINISTRO Y COLOCACION DE LAVATORIO INCLUYE ACCESORIOS

(unidad de medida: und)

Descripción
Serán de loza vitrificada blanca, siendo sus medidas los comerciales en la zona.

NOMBRE : Lavatorio de loza vitrificada, blanco, OVALIN SONNET o

similar.
DESCRIPCIÓN : Lavatorio de losa vitrificada con perforación de 8” para montaje
de grifería.
COLOR : Blanco
CLASE : A”.
DIMENSIONES : 41 cm (ancho interior de poza), 48 cm (ancho exterior de
lavatorio)
OPERACIÓN : Control de muñeca.
CONEXIONES : Para agua fría.
GRIFERIA : No Incluida en partida
Tubo de abasto de aluminio trenzado con llave angular de ½” con nicle cromado de ½” x 3” de largo,
conopla o escudo a la pared.
DESAGÜE : No incluida en parida
MONTAJE : Modelo empotrado en mueble de concreto.

Método de medición
La unidad de medición por Unidad (Und).

Bases de pago
El pago se efectuará por Unidad (Und.); previa aprobación del Supervisor y según lo ejecutado
durante el mes.

[Link].14.4 SUMINISTRO Y COLOCACION DE DUCHA INCLUYE ACCESORIOS (unidad de

medida: und)

DESCRIPCIÓN
Ducha simple con grifería cromada de ½”, incluye canopla y brazo cromado con grifería: una llave
de ducha cromada, para agua fría, con cierre de asta fija-pistón, fabricado en bronce macizo.
Sumidero cromado de 2”.
Control do Calidad:
Se verificará y controlará:

 Que el contratista presente 3 muestras de diferente fabricante de grifería de ducha a

colocar, pare su estudio, selección y aprobación.
 Que la grifería cumpla con lo especificado: bronce cromado, con cierre, asta fija –pistón,
pare lo cual me requerirá una carta del fabricante en que así lo indique.
 Que los accesorios se coloquen en su ubicación recta de acuerdo a planos y a
distribución del cerámico.
 Que se fragüe las juntas de los bordes de los accesorios con los cerámicos.
 Que se pruebe el funcionamiento de la grifería de ducha, apertura y cierre, que no haya
goteo. Que se hayan colocado todos los escudos.
 Deberá verificarse que el sistema de cierre no es desplazamiento y giro de
empaquetadura. No me aceptan cierres con giro a rotación de la empaquetadura.

Instalación
La instalación de la salida de la ducha debe ser aproximadamente a una altura de 2.00m del piso
terminado. Para la conexión con todas las tuberías debe usar cinta teflón.
La llave de bronce cromada que servirá para el control del caudal de la ducha debe ser instalada
aproximadamente a 1.00 m de altura del nivel del piso terminado.

Calidad de los materiales

MÉTODO DE MEDICIÓN
La unidad de medida será por Unidad (und).
El metraje que se pagará incluye los materiales y todos los accesorios necesarios para el
funcionamiento del aparato, y la limpieza final del Aparato Sanitario.

BASES DE PAGO
La cantidad determinada según el método de medición será pagada al precio unitario del contrato.

[Link].14.5 SUMINISTRO DE ACCESORIOS PARA APARATOS SANITARIOS (unidad de

medida: und)

DESCRIPCIÓN
Se refiere a los trabajos de suministro y colocado de aparatos sanitarios necesarios para el correcto
funcionamiento del desagüe del sistema de excretas, están incluidos inodoros, lavatorios, etc.

PROCESO DE EJECUCIÓN
Para el desagüe, se colocarán Sumideros de bronce de 2" , Mediante tubería PVC SAL 2" se
conectarán a los pozos percolador acondicionados con filtros de grava , ó cantos rodados, los cuales
deberán ser renovados con otros filtros de igual naturaleza, los detalles se muestran en los planos
correspondientes.

METODOLOGÍA DE MEDICION
Se ejecutará un proceso de medición en unidad teniendo en cuenta las unidades de aparatos
sanitarios necesarias.

BASES DE PAGO
Se pagará al precio unitario indicado en la partida por UND.

[Link].14.6 COLOCACION DE ACCESORIOS PROMEDIO (unidad de medida: und)

DESCRIPCIÓN
Se refiere a los trabajos de suministro y colocado de accesorios necesarios para el correcto
funcionamiento del desagüe del LAVADERO, están incluidos codos, transiciones, niples,
reducciones, sumidero, tubería PVC sal de 2”.

METODOLOGÍA DE MEDICION
Se ejecutará un proceso de medición en unidad teniendo en cuenta las unidades de accesorio
necesarias.

BASES DE PAGO
Se pagará al precio unitario indicado en la partida por UND.

[Link].15 TANQUE SEPTICO

[Link].15.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida:m²)
[Link].15.2 NIVELACION, TRAZO Y REPLANTEO (unidad de medida: m²)

DESCRIPCIÓN
El trazo se refiere a llevar al terreno los ejes y niveles establecidos en los planos. Los ejes se fijarán
en el terreno utilizando estacas, balizas o tarjetas fijas y contarán con la aprobación del ingeniero
Residente de Obra.
El replanteo se refiere a la ubicación en el terreno de todos los elementos, ejes del TANQUE
BIODIGESTOR y demás elementos que se detallan en los planos para la ejecución de las obras.

METODO DE EJECUCION
El trazo, nivelación y replanteo se realizará empleando nivel, estacas y cordeles para determinar de
manera estricta la ubicación y localización de las diversas obras que se ejecutaron en el proyecto
de acuerdo a lo indicado en los planos, dejando cerca de cada estructura puntos de control o BM,
elemento que sirvió para el control permanente de la planimetría y altimetría de la estructura.

METODOLOGÍA DE MEDICION

La unidad de medida para el trazo, nivelación y replanteo será en metros cuadrados.

BASES DE PAGO
El pago de esta partida se realizará colimado esta previa verificación del supervisor.

[Link].15.3 EXCAVACION MANUAL EN TERRENO COMUN HASTA H=2.00M (unidad de

medida: m³)

DESCRIPCIÓN
Comprende los trabajos de excavaciones que se realizan en el terreno donde se construirá la
estructura, con el fin de eliminar todo el material existente, pueden ser excavaciones tipo masivas o
simplemente de zanjas.
Las excavaciones se harán de las dimensiones indicadas en los planos de obra correspondientes.
Si el caso lo requiere se empleará una motobomba para la extracción del agua que impida el normal
desarrollo de las actividades.

PROCESO DE EJECUCIÓN
Se realizará en material compacto, excavable con herramientas manuales (pico, barretas) y que no
requieren el uso de procedimientos especiales para su extracción.

METODOLOGÍA DE MEDICION
La medición se ejecutará por m3.

[Link].15.4 REFINE Y PERFILADO DE FONDOS Y TALUDES (unidad de medida: m²)

DESCRIPCIÓN
Comprende trabajos de afinamiento de fondos y paredes de las zanjas excavadas, adecuándolos
para la instalación de las tuberías.

METODOLOGIA DE MEDICION
La unidad de medida será en metros lineales, la medición final se obtendrá a partir de la longitud
total replanteada, excavada, perfilada, cama instalada y relleno compactado.

[Link].15.5 RELLENO Y COMPACTADO CON MATERIAL PROPIO (unidad de medida:m³)

[Link].15.6 ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (30 ML) (unidad de
medida: m³)

DESCRIPCIÓN
Esta partida se refiere a la eliminación del material excedente producto de las excavaciones para lo
cual será necesario tomar en cuenta un coeficiente de esponjamiento volumétrico.

PROCESO DE EJECUCIÓN
Se realizará en el material sobrante de obra transportándolo a un lugar en el cual no incomode el
proceso constructivo de la obra y la apariencia final, se deberá tener en cuenta que al eliminar el
material excedente este será ubicado en un lugar seguro.

METODOLOGÍA DE MEDICION
La medición se ejecutará por m3. removido y eliminado

[Link].15.7 SOLADO f'c=100kg/cm2 e=2" (unidad de medida:m²)

Similar a la partida [Link].8.

[Link].15.8 MUROS REFORZADOS

[Link].15.8.1 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

DESCRIPCIÓN
Todas las varillas de refuerzo serán corrugadas, de acuerdo a la Norma. El acero deberá tener un
límite de fluencia de 4200 kg/cm2 (grado 60) según indicaciones del plano. Antes de colocar dichas
varillas del acero de refuerzo, la superficie deberá estar limpias y sin óxidos ni escamas.

PROCESO DE EJECUCIÓN
Todo el material en el momento de usarlo será puro, libre en su superficie de polvo, pintura,
oxidación, aceite u otra materia extraña que entorpezca su adherencia. El acero de refuerzo deberá
ser colocado en su sitio con precisión y usando espaciadores de concreto o de metal. En ningún
caso la distancia libre entre barras será menor de 1". El refuerzo será inspeccionado In-Situ, para
verificar su conformidad con los planos y especificaciones en cuanto a longitud, traslape, posición y
cantidad una vez colocando y antes de proceder al vaciado. Se proporcionará un recubrimiento
mínimo de concreto a las varillas de refuerzo, siendo fijado normalmente en los respectivos planos.

METODOLOGÍA DE MEDICION
Se ejecutará un proceso de medición por kilogramo de acero.

BASES DE PAGO
El pago de esta partida se realizará culminado esta por el precio unitario del presupuesto.

[Link].15.8.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

DESCRIPCIÓN

Los encofrados son estructuras que serán diseñadas y construidas en tal forma, que resistan
plenamente el empuje del concreto al momento del llenado sin deformarse y capaces de resistir el
peso de la estructura mientras esta no es autoportante.
El desencofrado se hará cumplido los plazos mínimos de 24 horas en los muros.

PROCESO DE EJECUCIÓN
Las formas serán herméticas a fin de evitar la filtración del mortero y será adecuadamente
arriostradas y unidas entre sí a fin de mantener su posición y forma de lograr seguridad.
Los encofrados serán debidamente alineados y nivelados de tal manera que formen elementos de
las dimensiones indicadas en los planos.

METODOLOGÍA DE MEDICION
La medición se ejecutará por m2.

UNIDAD DE PAGO:
Se ejecutará el pago de acuerdo al m2 de avance

[Link].15.8.3 CONCRETO ARMADO F'C=280 KG/CM2 EN TANQUE SEPTICO (unidad de

medida:m³)

Similar a la partida [Link].12.

[Link].15.8.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12.

[Link].15.9 LOSAS MACIZAS

[Link].15.9.1 ACERO DE REFUERZO FY= 4,200 KG/CM2 (unidad de medida: kg)

METODOLOGÍA DE MEDICION
Se ejecutará un proceso de medición por kilogramo de acero.

BASES DE PAGO
El pago de esta partida se realizará culminado esta por el precio unitario del presupuesto.

[Link].15.9.2 ENCOFRADO Y DESENCOFRADO TORRE DE SUSPENSION (unidad de

medida: m²)

DESCRIPCIÓN
Los encofrados son estructuras que serán diseñadas y construidas en tal forma, que resistan
plenamente el empuje del concreto al momento del llenado sin deformarse y capaces de resistir el
peso de la estructura mientras esta no es autoportante.
El desencofrado se hará cumplido los plazos mínimos de 24 horas en los muros.

METODOLOGÍA DE MEDICION
La medición se ejecutará por m2.

UNIDAD DE PAGO:
Se ejecutará el pago de acuerdo al m2 de avance

[Link].15.9.3 CONCRETO ARMADO F'C=280 KG/CM2 EN TANQUE SEPTICO (unidad de

medida:m³)

Similar a la partida [Link].12.

[Link].15.9.4 CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].8.12.

[Link].15.10 WATER STOP DE PVC E=15CM (6") (unidad de medida:m)

Similar a la partida [Link].1.5.

[Link].15.11 PINTURA EN EXTERIORES (unidad de medida:m²)

[Link].15.12 CARPINTERIA METALICA Y HERRERIA (unidad de medida: und)

Similar a la partida [Link].1.15.

[Link].15.13 SUMINISTRO E INSTALACION DE ACCESORIOS TANQUE SEPTICO (unidad de

medida:glb)

Similar a la partida [Link].17.

[Link].16 POZO PERCOLADOR

[Link].16.1 TRABAJOS PRELIMINARES

[Link].16.1.1 LIMPIEZA Y DESBROCE DE TERRENO (unidad de medida: m²)

DESCRIPCIÓN
Comprende desde la remoción de plantas silvestres hasta la extracción de árboles y raíces que se
encuentran en el área a replantear los pozos percoladores en [Link]., con el personal y las
herramientas adecuadas para evitar posibles accidentes.

METODO DE EJECUCION
Se limpiará manualmente y con herramientas manuales de ser el caso el terreno a replantear.

METODOLOGÍA DE MEDICION
Su medición será por unidad (m2).

BASES DE PAGO
El pago de esta partida se realizará colimado esta previa verificación del supervisor

[Link].16.1.2 TRAZO Y REPLANTEO PRELIMINAR (unidad de medida: m²)

DESCRIPCIÓN
El trazo se refiere a llevar al terreno los ejes y niveles establecidos en los planos. Los ejes se fijarán
en el terreno utilizando estacas, balizas o tarjetas fijas y contarán con la aprobación del ingeniero
Residente de Obra.
El replanteo se refiere a la ubicación en el terreno de todos los elementos, ejes del POZO
PERCOLADOR y demás elementos que se detallan en los planos para la ejecución de las obras.

METODOLOGÍA DE MEDICION
La unidad de medida para el trazo, nivelación y replanteo será en metros cuadrados.

BASES DE PAGO
El pago de esta partida se realizará colimado esta previa verificación del supervisor.

[Link].16.2 MOVIMIENTO DE TIERRAS

[Link].16.2.1 EXCAVACION MANUAL EN TERRENO NATURAL (unidad de medida: m³)

DESCRIPCIÓN
Se excavará un hoyo de aprox. 1.00 mt de diámetro y 1.50 de profundidad en el terreno aledaño a l
lavadero y ducha, a una distancia no mayor de 6.00 mt de la misma.

METODO DE EJECUCION
Se realizará la excavación en material compacto, excavable con herramientas manuales (pico, palas,
barretillas) y que no requieren el uso de procedimientos especiales para su extracción.
La excavación de las zanjas no debe adelantarse demasiado a la colocación de la tubería, con la
finalidad de minimizar posibilidades de accidentes o derrumbes.
La zanja será abierta en el alineamiento y profundidad requerida, únicamente poco antes de la
colocación de la tubería de zanja será entibada y drenado cuando sea necesario, para permitir un
trabajo seguro y eficiente.
Cualquier parte de la zanja que se excave en exceso o no tenga la pendiente indicada en los planos
del proyecto será rellenado hasta alcanzar el nivel correcto con material seleccionado el que será
bien compactado.

METODOLOGIA DE MEDICION
La unidad de medida para la excavación manual de zanja será en metros cúbicos.

BASES DE PAGO
El pago de esta partida se realizará colimado esta previa verificación del supervisor.

[Link].16.2.2 ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida: m³)

Similar a la partida [Link].6.

[Link].16.2.3 REFINE Y NIVELACION DE PARED (unidad de medida: m²)

DESCRIPCIÓN
Comprende trabajos de afinamiento de fondos y paredes de las zanjas excavadas, adecuándolos
para la instalación de las tuberías.

[Link].16.2.4 RELLENO Y APISONADO DE ZANJAS (unidad de medida: m)

DESCRIPCIÓN

Es el llenado de las zanjas con el material de excavación una vez protegida la tubería con el material
seleccionado.

METODO DE EJECUCION
El relleno de la zanja será por capas sucesivas que podrán contener material grueso pero que
estarán libres de cualquier material que no asegure una buena compactación.
El proceso de relleno será como sigue:
• Relleno lateral con material seleccionado: se ejecutará en el espacio comprendido entre la
tubería y las paredes laterales de la zanja, que tendrá un espesor mínimo de 10cm.
• Relleno superior: Se realiza con material seleccionado en dos capas de 15 cm, compactado
con pisón a mano.
• Relleno final, Se realiza con material de la misma excavación, pero exento de piedras
(zarandeado), se ejecutará en capas sucesivas de 20cm de espesor empleando plancha
compactadora.

METODOLOGIA DE MEDICION
La unidad de medida será en metros lineales.

BASES DE PAGO
El pago de esta partida se realizará colimado esta previa verificación del supervisor.

[Link].16.3 SUMINISTRO Y/O COLOCACION DE TUBERIAS Y ACCESORIOS

[Link].16.3.1 CAMA DE APOYO PARA TUBERIAS ESP. 0.15 ML. (unidad de medida: m)

DESCRIPCIÓN
Comprende trabajos de afinamiento de fondos y paredes de las zanjas excavadas, adecuándolos
para la instalación de las tuberías.

METODO DE EJECUCION
Se realizarán las siguientes actividades:
Se removerán materiales pétreos, raíces, que no hayan sido retirados durante la excavación.
También se removerán aquellas zonas en las que se presente afloraciones rocosas; en estos casos,
si fuese necesario, con la aprobación de la supervisión podrá plantearse otras alternativas.
Las zonas que hayan quedado con hendiduras profundas por motivo de la excavación, serán
rellenados mediante compactación manual, en capas no mayores a 20 cm.
En zonas donde la profundidad de las zanjas sea insuficiente el ejecutor bajo la aprobación de la
supervisión preverá las soluciones más adecuadas; pudiendo utilizarse muros secos laterales,
protección de la tubería con concreto pobre, o reemplazo de las tuberías PVC con tuberías de F°
G°.

LA CAMA DE PROTECCIÓN SE INSTALARÁ COMO SE DETALLA A CONTINUACIÓN

Preparación de material seleccionado: En caso de que el suelo de excavación fuese adecuado,
mediante el uso de tamiz se preparará material seleccionado, para protección de las tuberías, que

deberá estar exento de materiales orgánicos, piedras y otros que pudiesen dañar las tuberías. En
caso de material de préstamo, en lo posible se utilizarán suelos arenosos.

Instalación de la cama de apoyo: Antes de la instalación de las tuberías se extenderá una capa
compactada de tierra o suelo seleccionado y húmedo, en un espesor de 10 cm, sobre esta capa se
instalarán las tuberías.
Instalación de la cama de protección: Una vez instaladas las tuberías, se rellenará con material
seleccionado, 50 cm por encima de la clave de la tubería. Este material será compactado en capas
de 15 cm con el contenido de humedad adecuada. El compactado se hará en forma manual mediante
pisones de madera fabricados en obra, de tal forma que en el proceso no se dañen las tuberías.

[Link].16.3.2 SUMINISTRO E INSTALACION DE TUB. PVC. SAL 4" (unidad de medida: m)

Descripción
comprende el suministro y colocación de tubería de salida del pozo percolador a partir del ramal de
derivación, incluyendo los accesorios y todos los materiales necesarios para la unión de los tubos,
hasta llegar a la boca de salida del desagüe, dejando la instalación lista para la colocación del
aparato sanitario, además quedan incluidas en la unidad los canales en la albañilería y la mano de
obra para la sujeción de los tubos a cada boca de salida se le da el nombre de punto.

Materiales
En esta partida se incluyen los materiales (lija para madera, pegamento para tubería pvc, tubería
pvc-sal, codo pvc-sal, ramal yee pvc-sal). además de los materiales, se considera mano de obra y
herramientas.

Método de ejecución
para instalación del punto de salida de desagüe será necesario instalar desde la red de derivación
una conexión hacia el punto indicado, para lo cual será necesario utilizar accesorios que se indican
en la relación de materiales como codos, tee, tuberías y pegamento.

método de medición
unidad de medida será en metro lineal (ml).

Bases de pago
la cantidad determinada según el método de medición, será pagada al precio unitario del contrato, y
dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e
imprevistos necesarios para completar la partida.

[Link].16.3.3 SUMINISTRO E INSTALACION DE TUB. PVC. SAL 2" (unidad de medida: m)

Descripción

Esta partida comprende los trabajos de tendidos de tubería de ingreso al pozo percolador
proveniente del tanque biodigestor.

Tendido de Tuberías
La tubería a emplearse en la red general será PVC SAL NTP ISO 4435 con las dimensiones
indicadas en los planos, unión espiga campana con anillo o tuberías PVC SAL de media presión 10
lb/pulg2 los tubos que se encuentran defectuosos en obra serán rechazados el rechazo sólo recaerá
sobre cada unidad.
En la instalación de tuberías de plástico PVC bajo tierra deberá tenerse especial cuidado del apoyo
de la tubería sobre terreno firme y en su relleno compactado por capas, regado de modo que se
asegure la estabilidad de la superficie y la deformabilidad del tubo por el efecto del relleno.
Las tuberías y conexiones para desagüe de PVC en el Standard Americano Liviano (SAL), deberán
cumplir con la norma técnica nacional ITINTEC vigente.

PRUEBA DE ALINEAMIENTO:
Todos los tramos serán inspeccionados visualmente para verificar la precisión del alineamiento y
que la línea se encuentre libre de obstrucciones El diámetro completo de la tubería deberá ser visto
cuando se observe entre cajas consecutivos. Esta prueba puede ser efectuada mediante empleo de
espejos colocados a 45º en el interior de la caja de registro.

PRUEBA DE NIVELACION O PENDIENTE:

Se efectuará nivelando los fondos terminados de las cajas de registro y la clave de la tubería cada
10 m.

MATERIALES:
En esta partida se emplea agua.

Método de Construcción:
Para las tuberías de desagüe se llenarán éstas con agua, previo tapado de las salidas bajas,
debiendo permanecer llenas sin presentar escapes por lo menos durante 24 horas.
Las pruebas podrán realizarse parcialmente, debiendo realizar al final una prueba general.
Se hará pruebas de niveles caja a caja y corriendo una nivelación por encima del tubo de cada 10
mts.
Se correrá nivelación de los fondos de cajas de registro para comprobar la pendiente.

Método de medición.
La unidad de medición es por metro línea de tubería instalada en obra

Bases de pago
El pago se efectuará por metro lineal (ml) previa autorización del Ing. Supervisor

[Link].16.3.4 COLOCACION DE CAJA DE REGISTRO DOMICILIARIA P/DESAGUE (unidad

de medida: und)

DESCRIPCIÓN:
Esta partida se refiere a la construcción de las cajas de inspección que serán de las medidas
indicadas en planos, estas serán de ladrillo revestidas de cemento arena con impermeabilizante y
será de concreto armado para las tapas.

MÉTODO DE EJECUCIÓN:
En consideración de que se trata de una partida combinada se tendrá que cumplir con las
especificaciones de albañilería, tarrajeos, así como concreto armado para la tapa.

UNIDAD DE MEDICIÓN:
Se medirá por unidad de caja de registro colocado en su posición final.

FORMA DE PAGO DE LA PARTIDA:

Los pagos se realizarán:
Previa inspección del correcto desarrollo de los trabajos descritos. Una vez realizadas las
verificaciones se procederán a valorizar la partida en su unidad de medición para poder así realizar
los pagos correspondientes a esta partida.

[Link].16.4 CONSTRUCCION DEL POZO PERCOLADOR

[Link].16.4.1 FILTRO DE GRAVA GRUESA Ø 6" BASE DE PERCOLADOR (unidad de
medida: m³)

DESCRIPCION
Las piedras grandes con ángulos se acomodan entre ellos dejando orificios, se debe cuidar la
verticalidad del muro y dar la forma de filtro, Este filtro de grava seleccionada sirve de dren en el
pozo percolador.
Se colocará en capas de una granulometría especifica se nivelará al colocarse adecuadamente la
grava, La capa más fina va arriba, el de abajo es de mayor granulometría. Se tiene el plano donde
figuran los espesores.

UNIDAD DE MEDIDA
La unidad de medida será por metro cubico (m3).

METODO DE MEDICION
La medición para estas partidas será por metro cubico (m3), la cantidad será aprobada por el
ingeniero inspector o supervisor.

CONDICIONES DE PAGO
Todas estas partidas se pagarán por metro cubico (m3), al precio unitario del metrado para la partida
que figura en el presupuesto. El precio comprende el uso de mano de obra, equipos, herramientas
y todo lo necesario para la correcta ejecución de la partida.

[Link].16.4.2 MURO DE BLOQUETA 0.15X0.20X0.40 (unidad de medida: m³)

DESCRIPCIÓN

Este trabajo consistirá en la el asentado de bloquetas de concreto de 0.15x0.20x0.40 en muro del

pozo percolador según los planos de detalles del Proyecto y de acuerdo a estas especificaciones
técnicas.
Se deberá presentar, el plan de trabajo deberá contar con un alcance mínimo de: Planos
constructivos ajustado a la topografía final de relleno, equipos a utilizar, personal, transporte y
supervisión.

MÉTODO DE MEDICIÓN
El enrocado será medido en metros cúbicos de volumen efectivamente ejecutados y aprobados por
la Supervisión.

FORMA DE PAGO
Las cantidades determinadas conforme al método de medición en metros cúbicos.

[Link].16.4.3 RELLENO CON GRAVILLA DE 1/2" A 1" (unidad de medida: m³)

DESCRIPCION
Este relleno con gravilla de ½” a 1” se acomodan entre ellos dejando orificios, se debe cuidar su
verticalidad del muro y dar la forma de filtro al muro, y a la medida que se avanza en la altura del
muro al mismo tiempo se va rellenando al extremo exterior el filtro de arena y grava de drenaje, este
filtro de grava seleccionada que sirve de dren en el pozo percolador.
Se colocará en capas de una granulometría especifica se nivelará al colocarse adecuadamente la
grava, La capa más fina va arriba, el de abajo es de mayor granulometría. Se tiene el plano donde
figuran los espesores.

UNIDAD DE MEDIDA
La unidad de medida será por metro cubico (m3).

METODO DE MEDICION
La medición para estas partidas será por metro cubico (m3), la cantidad será aprobada por el
ingeniero inspector o supervisor.

[Link].16.4.4 RELLENO COMPACTADO CON MATERIAL PROPIO (unidad de medida: m³)

Similar a la partida [Link].2.2.3.

[Link].16.4.5 OBRAS DE CONCRETO ARMADO

[Link].[Link] VIGUETAS: ENCOFRADO Y DESENCOFRADO (unidad de medida: m²)

Similar a la partida [Link].11.

[Link].[Link] VIGUETAS: ACERO DE REFUERZO FY=4200 KG/CM2 (unidad de medida:

kg)

Similar a la partida [Link].10.

[Link].[Link] VIGUETAS: CONCRETO 175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] COLUMNETAS: ENCOFRADO Y DESENCOFRADO (unidad de medida: m²)

Similar a la partida [Link].11.

[Link].[Link] COLUMNETAS: ACERO DE REFUERZO FY=4200 KG/CM2 (unidad de

medida: kg)

Similar a la partida [Link].10.

[Link].[Link] COLUMNENTAS: CONCRETO 210 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] VIGUETAS: ENCOFRADO Y DESENCOFRADO (unidad de medida: m²)

Similar a la partida [Link].11.

[Link].[Link] VIGUETAS: ACERO DE REFUERZO FY=4200 KG/CM2 (unidad de medida:

kg)

Similar a la partida [Link].10.

[Link].[Link] VIGUETAS: CONCRETO 175 KG/CM2 (unidad de medida: m³)

Similar a la partida [Link].12.

[Link].[Link] TAPA DE POZO PERCOLADOR: ENCOFRADO Y DESENCOFRADO

(unidad de medida: m²)

Similar a la partida [Link].11.

[Link].[Link] TAPA DE POZO PERCOLADOR: ACERO DE REFUERZO FY=4200 KG/CM2

(unidad de medida: kg)

Similar a la partida [Link].10.

[Link].[Link] TAPA DE POZO PERCOLADOR: CONCRETO 210 KG/CM2 (unidad de

medida: m³)

Similar a la partida [Link].12.

[Link].[Link] CURADO DE CONCRETO CON ADITIVO (unidad de medida:m²)

Similar a la partida [Link].1.12

1.2.2 PEDESTAL DE PLACA RECORDATORIA

[Link] TRAZO Y REPLANTEO PRELIMINAR (unidad de medida: m²)

Similar a la partida [Link].4.

[Link] EXCAVACION MANUAL EN TERRENO NATURAL (unidad de medida: m3.)

Similar a la partida [Link].5.

[Link] ELIMINACION DE MATERIAL EXCEDENTE (unidad de medida: m³)

Similar a la partida [Link].6.

[Link] CONCRETO CICLOPEO F'C=140 KGF/CM2 + 30 % PM. (unidad de medida: m³)

Similar a la partida [Link].9.

[Link] ACERO DE REFUERZO FY=4200 KG/CM2 (unidad de medida: kg)

Similar a la partida [Link].10.

[Link] ENCOFRADO Y DESENCOFRADO DE PEDESTAL (unidad de medida: m2.)

Similar a la partida [Link].11.

[Link] CONCRETO F'C=175 KG/CM2 PARA PEDESTAL (unidad de medida: m3.)

Similar a la partida [Link].12.

[Link] TARRAJEO EN EXTERIORES E=1.5CM (unidad de medida: m²)

Similar a la partida [Link].14.

[Link] PINTURA EN EXTERIORES (unidad de medida: m²)

Similar a la partida [Link].15.

[Link] PLACA RECORDATORIA DE BRONCE DE 0.40M * 0.60M (unidad de medida: und)

DESCRIPCION
Una vez finalizada la obra, se deberá de colocar una placa recordatoria en un lugar visible en la que
describe a la entidad que ha financiado la ejecución de obra, entre otras características.

METODO DE EJECUCION
La placa recordatoria estará colocada en un pedestal de concreto armado, de formas y dimensiones
que se especifican en los planos, este pedestal es de concreto armado y de una forma y diseño que
se detalla en los planos. Esta partida comprende tres sub partidas que son:
 Excavación en Material Compacto
 Encofrado y desencofrado
 Acero de refuerzo fy=420 Kg/cm2
 Concreto f’c= 175 Kg/cm2.

METODO DE MEDICION
Será medida en unidad (und), considerando por unidad de placa recordatoria colocada. El trabajo
deberá contar con la aprobación del Ingeniero Supervisor, incluyendo los costos por materiales,
mano de obra, equipo y herramientas.

BASES DE PAGO
La unidad medida en la forma descrita anteriormente, será pagada al Precio Unitario por unidad
(und), para la partida Placa Recordatoria, entendiéndose que dicho precio y pago constituirá
compensación total por el suministro, habilitación, necesarios para la ejecución de la partida

1.2.3 MITIGACION DE IMPACTOS AMBIENTALES

[Link] LIMPIEZA DE TERRENO (unidad de medida: m²)

DEFINICIÓN:

Luego de concluir todas las partidas consideradas en la ejecución del presente proyecto se
procederá a la limpieza final de la obra, necesaria para la entrega e inauguración de obra.

PROCESO DE EJECUCION
Se procederá a ejecutar la limpieza de la obra recogiendo todos los elementos excedentes de los
trabajos realizados tales como pedazos de madera, piedras sueltas, fierros, pernos, latas y otros, en
forma manual; estos materiales serán trasladados hacia un botadero o relleno donde no cause daño
al paisaje natural.

MÉTODO DE MEDICIÓN Y PAGO

Se medirá en forma metro cuadrado (M2) y se pagará según al costo unitario correspondiente a esta
partida previa aprobación del supervisor.

[Link] RECUPERACION DE AREA AFECTADA E INSTALACION DE COBERTURA VEGETAL

(unidad de medida: m²)

DEFINICIÓN:

DESCRIPCIÓN

Esta partida consiste en la recuperación ambiental de áreas degradadas en la mejora de los hábitats
naturales y seminaturales en el entorno natural.
Son prácticas utilizadas en suelos susceptibles de erosividad y degradación a consecuencia de uso
provisional como vivienda de los trabajadores del proyecto (campamento de obra), acopio y
manipuleo de agregados en áreas considerables.

La erosión de suelos frágiles y su sucesiva desertificación se reconoce actualmente como uno de

los principales problemas socioeconómicos de la población.
Es importante plantear soluciones a este problema causado durante la ejecución del proyecto, para
lograr la conservación de suelos para su productividad tanto silvícola, como forestal en donde para
ello existe entes reguladores a las cuales Se realizó la consulta y el análisis de las regulaciones
ambientales vigentes en nuestro país, así como de las normas peruanas que deben ser utilizadas al
ejecutar una obra o proyecto, con el objetivo fundamental de emitir un adecuado criterio sobre las
regulaciones actuales que aseguran la prevención, mitigación y control de impactos ambientales
potenciales que pueden generarse como resultado de las acciones concebidas en un proyecto para
la explotación de la para ello tenemos :

PRINCIPALES REGULACIONES LEGALES NACIONALES

La ley No. 81 del Medio Ambiente

La ley 81 de Medio Ambiente en su artículo 13 establece que los organismos que tienen a su cargo
el uso y administración de recursos naturales, en cumplimiento de sus deberes, atribuciones y
funciones específicas relativas a la protección del Medio Ambiente, deben incorporar y evaluar los
requerimientos de la protección del Medio Ambiente en sus políticas, planes y programas de
desarrollo y ejecutar proyectos con vista a garantizar la sostenibilidad de su gestión y contribuir al
desarrollo de la vida en un Medio Ambiente adecuado, valorando científicamente los factores
ambientales.

Los artículos 60 y 70 establecen el régimen de sanciones administrativas en materia de protección

del Medio Ambiente que incluye a las personas naturales y jurídicas que incurran en las
contravenciones establecidas en la legislación complementaria a la Ley y asevera que toda persona
natural o jurídica que por su acción u omisión dañe el Medio Ambiente está obligada a cesar en su
conducta y reparar los daños y perjuicios que ocasione.

Las personas naturales o jurídicas, artículo 106, que tienen a su cargo el uso o explotación de los
suelos se ajustarán hacer su actividad compatible con las condiciones naturales de estos y con la
exigencia de mantener su integridad física y su capacidad productiva y no alterar el equilibrio de los
ecosistemas.

Adoptarán las medidas que correspondan, tendientes a evitar y corregir las acciones que favorezcan
la erosión, salinización y otras formas de degradación o modificación de sus características
topográficas y geomorfológicas. Realizar las prácticas de conservación y rehabilitación que se
determinen de acuerdo con las características de los suelos y sus usos actuales y perspectivos.

Cumplir las demás disposiciones establecidas en la legislación básica de los suelos del país y otras
que a su amparo dicten los organismos competentes.

También en esta Ley el artículo 160 se refiere a que todo inversionista está obligado a asegurar
condiciones ambientales que no afecten o pongan en riesgo la salud o la vida de los trabajadores,
así como desarrollar las actividades laborales en armonía con el medio ambiente, garantizando
además los medios de protección adecuados.

El inversionista queda obligado a reparar los daños o perjuicios provocados por el incumplimiento
de las obligaciones anteriores.

Ley 76 de Minas

La Ley de Minas de enero de 1995 establece en su artículo 40 y 42 que todos los concesionarios
están obligados a preservar adecuadamente el medio ambiente y las condiciones ecológicas del
área, elaborando estudios de impactos y planes para prevenir, mitigar, controlar, rehabilitar y
compensar el impacto derivado de la actividad minera en los términos que establece la legislación.

El artículo 57 señala que los concesionarios pueden perder esta condición si no cumplen con el
programa de ejecución de las medidas de mitigación y en el 64 y 65 señala la obligación de restaurar
con el cierre de la mina.

Ley Forestal

En la Ley Forestal se precisa que el Ministerio de la Agricultura establece las medidas de control
para la protección de la vegetación de las franjas hidrorreguladoras de los ríos, así como las cuencas
hidrográficas, prevé que estas son de carácter permanente. También señala la obligatoriedad de la
restauración de las áreas degradadas.

Las principales regulaciones del Medio Ambiente, a tener en cuenta para el proyecto, sin detrimento
de otras, son las siguientes:

Ley Nº. 41/83 de la Salud Pública.

Ley Nº. 13/77 de Protección e Higiene del Trabajo.

Ley de Minas promulgada en 1995.

Ley Nº. 81/97 de Medio Ambiente.

Ley Nº. 85/98 Forestal.

Decreto Ley Nº. 138/93 de las Aguas Terrestres.

Decreto Ley Nº. 222/97 Reglamento de la Ley de minas.

Decreto Ley Nº. 268/99 Contravenciones de las regulaciones forestales.

Decreto Ley Nº. 200/99 de las Contravenciones en Materia de Medio Ambiente.

Decreto Ley Nº. 179/93 Protección, Uso y Conservación de los Suelos, y sus contravenciones.

Resolución Nº.168/95 CITMA. Reglamento para la realización y aprobación de las evaluaciones de

Impacto Ambiental y el otorgamiento de las Licencias ambientales.

PROCESO DE EJECUCIÓN
El proceso de la ejecución de esta partida se ejecutará con el uso de herramientas manuales, con
tierra orgánica de la zona e implementación de plantas nativas de la zona que no incremente gastos
adicionales al presupuesto

METODOLOGÍA DE MEDICION
La medición se ejecutará por metro cuadrado (m2)

[Link] REFORESTACION CON PLANTAS NATIVAS (unidad de medida: m)

DESRCIPCION
Este trabajo consiste en la adquisición de la planta con el objetivo de mejorar y reforestar las áreas
afectadas y así mismo contribuir con la reforestación en distrito de Megantoni

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida es por metro lineal (Ml).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado la ejecución por el ingeniero supervisor.

[Link] ADECUACION DE VIAS DE ACCESO Y OTROS (unidad de medida: m.l)

DESRCIPCION
Este trabajo consiste en adecuación de vías de acceso al proyecto con el objetivo de mejorar las
vías de acceso.

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida es por metro lineal (Ml).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado la ejecución por el ingeniero supervisor.

[Link] DEPOSITO DE MATERIALES EXCEDENTES (BOTADERO) (unidad de medida:m³)

DESCRIPCIÓN:
Consiste en la excavación de un hoyo de 2.0m (Largo) x 2.0m (Ancho) x3.0m (Altura) que se
ejecutará en el área que se elegirá para la disposición de los residuos sólidos provenientes de las
oficinas, comedores, vestuarios, etc.

PROCESO DE EJECUCIÓN:
Se ejecutará según la coordinación que se haya realizado con la supervisión, con herramientas
manuales y que no requieren el uso de procedimientos especiales para su extracción.
Así mismo la excavación del hoyo se realizará a una distancia de 100 mt de la zona rural; evitando
de esta manera la contaminación.
Se ejecutará al iniciar el proyecto previa coordinación que se haya realizado con la supervisión, para
que cuando se dé inicio a las actividades que contempla el proyecto exista un área que funcione
como botadero y no esté expuesto en un campo abierto trayendo como consecuencia enfermedades
sobre todo a los estudiantes, para ello se cuenta con el apoyo de las autoridades y beneficiarios de
la comunidad beneficiaria, los cuales han firmado un “Acta de Libre disponibilidad de terreno para
botadero” dando autorización de este área como se puede apreciar en el acta adjunto al estudio
firmado y autorizado por las principales autoridades.

MÉTODO DE MEDICIÓN:
La partida se valoriza por metro cubico (m3) de excavación de hoyos para microrellenos.

FORMA DE PAGO DE LA PARTIDA:

Los pagos se realizarán:
Previa inspección del correcto desarrollo de los trabajos descritos. - Una vez realizadas las
verificaciones se procederán a valorizar la partida en su unidad de medición para poder así realizar
los pagos correspondientes a esta partida.

1.2.4 PRUEBAS DE CONTROL DE CALIDAD

[Link] DISEÑO DE MEZCLAS DE CONCRETO (unidad de medida: und)

DESCRIPCION
Consiste en tomar los servicios de un laboratorio de suelos, en el cual se realice el diseño del
concreto solicitado en obra, con los agregados de obra para la optimización de la producción del
concreto.

METODO DE MEDICIÓN
La unidad de medición será según la actividad ejecutada:
Diseño de mezclas de Concreto global.

BASES DE PAGO
El pago se realizará a la entrega de los resultados del diseño de mezclas de concreto, previa
autorización y visto bueno del Supervisor de Obra.

[Link] PRUEBA DE CALIDAD DE CONCRETO (PRUEBA A LA COMPRENSION) (unidad de

medida: und)

DESCRIPCION

Esta partida se refiere al ensayo de control de calidad del concreto, comúnmente conocido como
ensayo de compresión del concreto, como su nombre indica permite evaluar la resistencia del
concreto a la compresión.

PROCESO CONSTRUCTIVO
Consiste en la elaboración de cilindros de concreto, en moldes de cilindros metálicos de 6” de
diámetro y 12” de altura (briqueta), y 01 varilla lisa de acero de 5/8”.
Se toma la muestra más representativa de concreto en un número de tres por cada tanda de
concreto, está es colocada en el cilindro metálico.
Se realizará el curado durante 07 días como mínimo y en las mismas condiciones de la estructura
de concreto muestreado.
Se someterá a la prueba de compresión según las solicitudes del Supervisor de Obra las que pueden
ser a los 07, 14, 21 y 28 días.
Este muestreo deberá realizarse 03 muestras por cada 10 m3 de concreto colocado.

METODO DE MEDICION
Unidad de Medida : Glb.
Norma de medición : Se determinará la cantidad de muestreos efectuados y debidamente
obtenidos los resultados de la prueba.

BASES DE PAGO
Se dará la conformidad de la partida:
Previa inspección del correcto desarrollo de los trabajos descritos.
Una vez realizadas las verificaciones se procederán dar su respectiva conformidad para proceder a
valorizar las unidades de esta partida.

1.3 COMPONENTE 03: ADECUADOS NIVELES DE CONOCIMIENTO EN EDUCACIÓN

SANITARIA Y GESTIÓN DE SERVICIO
1.3.1 ACCIONES DE PROMOCION
[Link] MATERIALES ACCIONES DE PROMOCION
[Link].1 MATERIAL DE PROMOCION ENTREGADO POR EL PROYECTO (unidad de
medida: glb)

DESRCIPCION
Este trabajo consiste en implementar y entregar los materiales para la promoción del JASS.

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida será en global (Gbl).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado por el ingeniero supervisor.

[Link].2 MATERIAL PARA TALLERES DE PROMOCION (ANTES, DURANTE) (unidad de

medida: jor)

DESRCIPCION
Este trabajo consiste en implementar y entregar los materiales para talleres de capacitación antes
y durante la ejecución del proyecto.

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida será por jornadas (Jor).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado por el ingeniero supervisor.

[Link] ACCIONES DE PROMOCION ANTES

[Link].1 PAGO POR PROMOCION ANTES (unidad de medida: mes)

DESRCIPCION
Este trabajo consiste en implementar y entregar los materiales para talleres de capacitación antes
y durante la ejecución del proyecto.

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida será por jornadas (Jor).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado por el ingeniero supervisor.

[Link] ACCIONES DE PROMOCION DURANTE

[Link].1 PAGO POR PROMOCION DURANTE (unidad de medida: mes)

DESRCIPCION
Este trabajo consiste en el pago por promoción durante la ejecución del proyecto.

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida se realizará por meses (Mes).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado por el ingeniero supervisor.

[Link].2 CAMPAÑAS DE SALUD E HIGIENE EN COMUNIDAD (DURANTE) (unidad de

medida: glb)

DESCRIPCION DE LOS TRABAJOS

cuando se culmine dicho proyecto, puedan ser realizados el respectivo mantenimiento y

mejoramiento, por parte de los gasfiteros preparados y capacitados.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

METODO DE MEDICIÓN
METODO DE MEDICIÓN es GLOBAL (glb).

CONDICIONES DE PAGO
La cantidad determinada según el METODO DE MEDICIÓN, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra
e imprevistos necesarios para completar la partida.

[Link] INSCRIPCION DE LA JASS EN REGISTROS PUBLICOS

[Link].1 INSCRIPCION DE LA JASS EN REGISTROS PUBLICOS (unidad de medida: glb)

DESCRIPCION DE LOS TRABAJOS

Dicha actividad está a cargo de la inscripción de la JASS en los registros públicos.
Como también se realizará la capacitación y funcionamiento de los sistemas mencionados tanto de
agua y desague, los pobladores de la Comunidad de SABABANTIARI, tendrán su JASS registrados
en los registros públicos lo cual eran los encargados en realizar las capacitaciones a los usuarios y
responsables del mantenimiento del sistema.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

METODO DE MEDICIÓN

METODO DE MEDICIÓN es GLOBAL (glb).

[Link] ACCIONES DE PROMOCION Y EDUCACION PARA LA HIGIENE DESPUES

[Link].1 ACCIONES DE PROMOCION Y SEGUIMIENTO A LA JASS (DESPUES) (unidad de
medida: mes)

DESCRIPCION DE LOS TRABAJOS

Dicha actividad estará a cargo del promotor del proyecto conjuntamente con el Residente de obra,
dicha capacitación conllevará a los temas precisos de las obras de arte, de todo el proyecto del
sistema de agua y desague.
Como también se realizará acciones de promoción y seguimiento a la JASS y funcionamiento de los
sistemas mencionados tanto de agua y desague, los pobladores de la Comunidad de
TANGOSHIARI, serán capacitados para que cuando se culmine dicho proyecto, puedan ser
realizados el respectivo mantenimiento y mejoramiento, por parte de los gasfiteros preparados y
capacitados.

CALIDAD DE LOS MATERIALES

SISTEMA DE CONTROL DE CALIDAD

METODO DE MEDICIÓN
METODO DE MEDICIÓN es MENCUAL (mes).

[Link].2 MATERIAL PARA LA EJECUCIÓN DE LA PROMOCIÓN (DESPUES) (unidad de

medida: glb)

DESRCIPCION
Este trabajo consiste en implementar y entregar los materiales para la promoción del JASS después
de la ejecución de la obra.

MEDICIÓN DE LA PARTIDA
Unidad de Medida: la unidad de medida será en global (Gbl).

FORMA DE PAGO DE LA PARTIDA

Los pagos se realizarán una vez verificado por el ingeniero supervisor.

[Link].3 CAMPAÑAS DE SALUD E HIGIENE EN COMUNIDAD (DESPUES) (unidad de medida:

glb)

Descripción
Esta partida contempla el manejo adecuado promoción y capacitación el cual que será ejecutado
por el promotor social del proyecto.

Ejecución:

a. La Municipalidad asume la responsabilidad de la intervención integral en la comunidad; asimismo,

dispone de los instrumentos que orienta la ejecución “Guía de Intervención Integral para el
Saneamiento Ambiental Básico a Nivel Comunitario, Guía para la Supervisión Integral”

b. El/la responsable de la capacitación de la Municipalidad brindará el apoyo técnico al equipo

de campo, promotor/a, capacitador/a; participará en el seguimiento, monitoreo y evaluación de las
acciones previstas en el Expediente Técnico Social.

c. El/la promotor/a institucional es responsable del desarrollo de las acciones de promoción y

educación para la higiene a nivel de la comunidad, siendo el profesor responsable a nivel del Centro
Educativo.

d. Las acciones de capacitación a la junta directiva de la localidad, son de responsabilidad del

capacitador/a asignado por la Municipalidad, pudiendo ser el Ingeniero residente, personal del
establecimiento de Salud, promotor/a institucional de acuerdo a la calificación personal para el
desarrollo de estas acciones.

e. Al inicio de cada mes se planificará con la comunidad la ejecución de las acciones sociales
de promoción, educación para la higiene y ambiental

f. El desarrollo de las acciones sociales deben seguir un orden secuencial, estipulado en el

expediente técnico social.

g. Los talleres de promoción se realizan en asamblea comunal y organizaciones de mujeres, a

fin de garantizar su participación en las acciones del Proyecto. En el después el trabajo se desarrolla
básicamente con las familias y el reforzamiento a nivel de asamblea comunal, grupo de familias y
organización de mujeres.

h. Adicionalmente a este trabajo, el/la promotor/a realiza jornadas de sensibilización a otros

grupos de la comunidad y con la población escolar, trabajo a ser coordinado con el Profesor/a.

i. El personal ejecutor de las acciones sociales, asume el rol de facilitador de los procesos,
debiendo manejar y utilizar la metodología participativa.

j. El Promotor/a Institucional dispone de material que ofrece el Proyecto para su auto

capacitación en saluda sanitaria y ambiental.

k. Para el desarrollo de los talleres de capacitación a usuarios, familias y Consejo Directivo de

la comuna, considerar los procedimientos metodológicos presentados en la “Guía de Intervención
Integral.

Unidad de medida:
La unidad de medida será global (GLB), de acuerdo a los eventos que se lleve dentro del mes de
capacitación.

[Link].4 CONCURSO COMUNIDAD SALUDABLE (unidad de medida: glb)

DESCRIPCION DE LOS TRABAJOS

Dicha actividad consiste en realizar concursos en la comunidad para sociabilizar con los usuarios
del proyecto, dicho concurso conllevará a la comunidad más organizada y saludable.

CALIDAD DE LOS MATERIALES

El Residente de Obra, así como el Supervisor deben verificar, se ciñen a las especificaciones
previstas en el expediente.

METODO DE MEDICIÓN
METODO DE MEDICIÓN es GLOBAL

1.3.2 ACCIONES DE CAPACITACION

[Link] MATERIALES ACCIONES DE CAPACITACION
[Link].1 MATERIAL PARA TALLERES DE CAPACITACION A JASS (unidad de medida: glb)

Similar a la partida [Link].2

[Link].2 MATERIAL DE CAPACITACIÓN ENTREGADO POR EL PROYECTO (unidad de

medida: glb)

Similar a la partida [Link].2

[Link] ACCIONES DE CAPACITACION (HONORARIOS)

[Link].1 PAGO POR PROMOCION DE TALLERES DE CAPACITACION JASS (unidad de
medida: glb)

Similar a la partida [Link].1

[Link] ACCIONES DE CAPACITACION EN EL DESPUES

[Link].1 MATERIAL ENTREGADO POR EL PROYECTO PARA LA JASS (CONCURSO)
(unidad de medida: glb)

Similar a la partida [Link].2

Especificaciones Tecnicas

También podría gustarte

Mejora de Agua Potable en Kitepampani
Aún no hay calificaciones
Mejora de Agua Potable en Kitepampani
258 páginas
Especificaciones Tecnicas
Aún no hay calificaciones
Especificaciones Tecnicas
43 páginas
Especificaciones Tecnicas UBS
Aún no hay calificaciones
Especificaciones Tecnicas UBS
71 páginas
Especificaciones Técnicas para Construcción
Aún no hay calificaciones
Especificaciones Técnicas para Construcción
54 páginas
Especificaciones Técnicas para Defensa Ribereña
Aún no hay calificaciones
Especificaciones Técnicas para Defensa Ribereña
20 páginas
Mejoramiento Saneamiento Básico Marcas
Aún no hay calificaciones
Mejoramiento Saneamiento Básico Marcas
129 páginas
Mejora del Agua y Alcantarillado en Chicmo
Aún no hay calificaciones
Mejora del Agua y Alcantarillado en Chicmo
50 páginas
Proceso Constructivo Segun Especificaciones Tecnicas
Aún no hay calificaciones
Proceso Constructivo Segun Especificaciones Tecnicas
51 páginas
Especificaciones Técnicas Kimbiri 2023
Aún no hay calificaciones
Especificaciones Técnicas Kimbiri 2023
59 páginas
Especificaciones Técnicas Agua Cahua
Aún no hay calificaciones
Especificaciones Técnicas Agua Cahua
60 páginas
Mejora de Agua Potable y Alcantarillado Otuzco
Aún no hay calificaciones
Mejora de Agua Potable y Alcantarillado Otuzco
18 páginas
Especificaciones Técnicas Agua Chamchilla
Aún no hay calificaciones
Especificaciones Técnicas Agua Chamchilla
54 páginas
Especificacion Tecnica
Aún no hay calificaciones
Especificacion Tecnica
32 páginas
Especificaciones Técnicas de Agua y Alcantarillado
Aún no hay calificaciones
Especificaciones Técnicas de Agua y Alcantarillado
80 páginas
Especificaciones para Agua Potable en Pampaccamara
Aún no hay calificaciones
Especificaciones para Agua Potable en Pampaccamara
84 páginas
Especificaciones Tecnicas 20220824 130553 935
Aún no hay calificaciones
Especificaciones Tecnicas 20220824 130553 935
628 páginas
Especificaciones Técnicas Proyecto Catastro Sicuani
Aún no hay calificaciones
Especificaciones Técnicas Proyecto Catastro Sicuani
25 páginas
Especificaciones Técnicas Agua Huatasi
Aún no hay calificaciones
Especificaciones Técnicas Agua Huatasi
493 páginas
Mejoras Agua y Alcantarillado Chupaca
Aún no hay calificaciones
Mejoras Agua y Alcantarillado Chupaca
128 páginas
Especificaciones Tecnicas Lampa Chico Final1
Aún no hay calificaciones
Especificaciones Tecnicas Lampa Chico Final1
105 páginas
Mejoramiento Agua Potable en Puno
Aún no hay calificaciones
Mejoramiento Agua Potable en Puno
129 páginas
Especificaciones Tecnicas
Aún no hay calificaciones
Especificaciones Tecnicas
184 páginas
Et Agua Potable y Alcantarillado
Aún no hay calificaciones
Et Agua Potable y Alcantarillado
499 páginas
Especificaciones Tecnicas Asfalto Lateral I Elio
Aún no hay calificaciones
Especificaciones Tecnicas Asfalto Lateral I Elio
42 páginas
Especificaciones Técnicas Agua y Alcantarillado
Aún no hay calificaciones
Especificaciones Técnicas Agua y Alcantarillado
32 páginas
Mejora de Agua y Saneamiento en Cusco
Aún no hay calificaciones
Mejora de Agua y Saneamiento en Cusco
272 páginas
Especificaciones Técnicas Agua Potable Huari
Aún no hay calificaciones
Especificaciones Técnicas Agua Potable Huari
96 páginas
Especificaciones Tecnicas Ok
Aún no hay calificaciones
Especificaciones Tecnicas Ok
9 páginas
Mantenimiento del Centro Educativo N°50554
Aún no hay calificaciones
Mantenimiento del Centro Educativo N°50554
22 páginas
Especificaciones Técnicas Proyecto Urbano
Aún no hay calificaciones
Especificaciones Técnicas Proyecto Urbano
5 páginas
Especificaciones Técnicas de Agua Potable
Aún no hay calificaciones
Especificaciones Técnicas de Agua Potable
108 páginas
Mejoramiento Sistema Agua Potable Curgos
Aún no hay calificaciones
Mejoramiento Sistema Agua Potable Curgos
79 páginas
Construcción de Reservorio en Curahuasi
Aún no hay calificaciones
Construcción de Reservorio en Curahuasi
34 páginas
Especificaciones Técnicas
Aún no hay calificaciones
Especificaciones Técnicas
228 páginas
Especificaciones Técnicas de Construcción
Aún no hay calificaciones
Especificaciones Técnicas de Construcción
320 páginas
Mejora del Agua y Alcantarillado en Huánuco
Aún no hay calificaciones
Mejora del Agua y Alcantarillado en Huánuco
67 páginas
Especificaciones Tecnicas Finales
Aún no hay calificaciones
Especificaciones Tecnicas Finales
72 páginas
Especif - Tec. Alcantarillado-Pampagrande
Aún no hay calificaciones
Especif - Tec. Alcantarillado-Pampagrande
141 páginas
Mejoras Agua y Alcantarillado Cerpaquino
Aún no hay calificaciones
Mejoras Agua y Alcantarillado Cerpaquino
11 páginas
Espc. Tecnicas JORGE CHAVEZ. Fin Con Cerco y Buzones
Aún no hay calificaciones
Espc. Tecnicas JORGE CHAVEZ. Fin Con Cerco y Buzones
91 páginas
Especificaciones Técnicas Agua Potable
Aún no hay calificaciones
Especificaciones Técnicas Agua Potable
44 páginas
Especificaciones Técnicas 30-10-17
Aún no hay calificaciones
Especificaciones Técnicas 30-10-17
223 páginas
Mejoramiento Agua y Alcantarillado Santa Cruz
Aún no hay calificaciones
Mejoramiento Agua y Alcantarillado Santa Cruz
219 páginas
Mejora Infraestructura Deportiva Quillabamba
Aún no hay calificaciones
Mejora Infraestructura Deportiva Quillabamba
98 páginas
Especificaciones Técnicas Cementerio Pichari
Aún no hay calificaciones
Especificaciones Técnicas Cementerio Pichari
190 páginas
Centro Salud S
Aún no hay calificaciones
Centro Salud S
24 páginas
Especificaciones Plaza Pecuaria Hualgayoc
Aún no hay calificaciones
Especificaciones Plaza Pecuaria Hualgayoc
114 páginas
Especificaciones Tecnicas Explanada
Aún no hay calificaciones
Especificaciones Tecnicas Explanada
97 páginas
Especificaciones del Proyecto de Saneamiento Estique Pampa
Aún no hay calificaciones
Especificaciones del Proyecto de Saneamiento Estique Pampa
57 páginas
Mejoramiento Red Conducción Lunahuaná
Aún no hay calificaciones
Mejoramiento Red Conducción Lunahuaná
63 páginas
Especificaciones Técnicas de Construcción
Aún no hay calificaciones
Especificaciones Técnicas de Construcción
62 páginas
Especificaciones Tecnicas Mayores Trabajos
Aún no hay calificaciones
Especificaciones Tecnicas Mayores Trabajos
33 páginas
Especificaciones Técnicas de Obras Pichari
Aún no hay calificaciones
Especificaciones Técnicas de Obras Pichari
5 páginas
Especificaciones Técnicas
100% (1)
Especificaciones Técnicas
518 páginas
Especificaciones Técnicas para Riego en Jequetepeque
Aún no hay calificaciones
Especificaciones Técnicas para Riego en Jequetepeque
51 páginas
Especificaciones Técnicas Alcantarillado Chupaca
Aún no hay calificaciones
Especificaciones Técnicas Alcantarillado Chupaca
75 páginas
Instalación de Agua Potable en Sinsicap
Aún no hay calificaciones
Instalación de Agua Potable en Sinsicap
25 páginas
Especificaciones Técnicas Saneamiento Ocoruro
Aún no hay calificaciones
Especificaciones Técnicas Saneamiento Ocoruro
332 páginas
Mejoramiento Agua Potable en Julcán
Aún no hay calificaciones
Mejoramiento Agua Potable en Julcán
241 páginas
La Iluminacion-Tarea 3-Darien Villalobos
Aún no hay calificaciones
La Iluminacion-Tarea 3-Darien Villalobos
24 páginas
Medición y Valoracion de Riesgos Biológicos
Aún no hay calificaciones
Medición y Valoracion de Riesgos Biológicos
45 páginas
ETICA
Aún no hay calificaciones
ETICA
4 páginas
Cotización de Materiales para Construcción
Aún no hay calificaciones
Cotización de Materiales para Construcción
15 páginas
Consultoría para Mejorar Educación en Mochumí
Aún no hay calificaciones
Consultoría para Mejorar Educación en Mochumí
50 páginas
Examen Final de Auditoría 1 - Milagros Rodríguez
Aún no hay calificaciones
Examen Final de Auditoría 1 - Milagros Rodríguez
9 páginas
Fases de Un Proyecto 1
Aún no hay calificaciones
Fases de Un Proyecto 1
3 páginas
Análisis FODA en Exportación de Sardinas y Atún
Aún no hay calificaciones
Análisis FODA en Exportación de Sardinas y Atún
1 página
Teorías Del Cambio Social
Aún no hay calificaciones
Teorías Del Cambio Social
22 páginas
Contaminación Ambiental en Padilla
100% (1)
Contaminación Ambiental en Padilla
7 páginas
Proceso Catalítico para Dimetil Éter
Aún no hay calificaciones
Proceso Catalítico para Dimetil Éter
86 páginas
Estadisctica I Laboratorio No. 3
Aún no hay calificaciones
Estadisctica I Laboratorio No. 3
2 páginas
Colada Continua
Aún no hay calificaciones
Colada Continua
8 páginas
Domenech, A El Derecho A La Existencia (Prologo)
Aún no hay calificaciones
Domenech, A El Derecho A La Existencia (Prologo)
6 páginas
Definición y Función del Archivo Histórico
Aún no hay calificaciones
Definición y Función del Archivo Histórico
14 páginas
Enfoques Modernos en Administración
Aún no hay calificaciones
Enfoques Modernos en Administración
