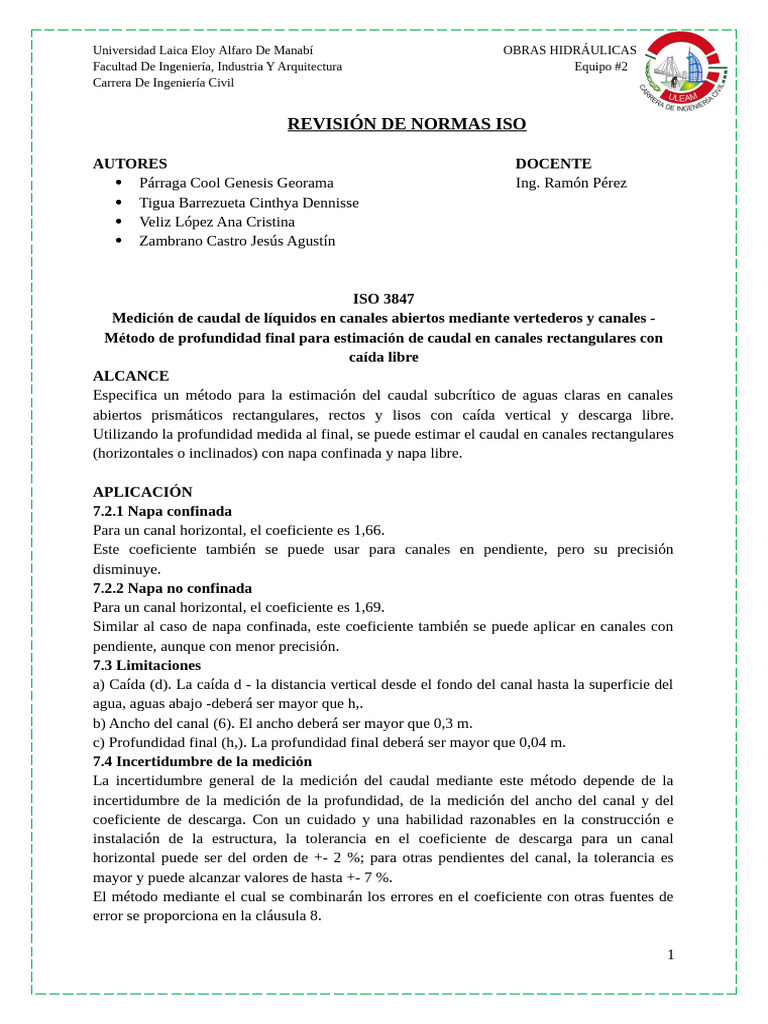

Universidad Laica Eloy Alfaro De Manabí OBRAS HIDRÁULICAS

Facultad De Ingeniería, Industria Y Arquitectura Equipo #2

REVISIÓN DE NORMAS ISO

AUTORES DOCENTE
 Párraga Cool Genesis Georama Ing. Ramón Pérez
 Tigua Barrezueta Cinthya Dennisse
 Veliz López Ana Cristina
 Zambrano Castro Jesús Agustín

ISO 3847
Medición de caudal de líquidos en canales abiertos mediante vertederos y canales -
Método de profundidad final para estimación de caudal en canales rectangulares con
caída libre
ALCANCE
Especifica un método para la estimación del caudal subcrítico de aguas claras en canales
abiertos prismáticos rectangulares, rectos y lisos con caída vertical y descarga libre.
Utilizando la profundidad medida al final, se puede estimar el caudal en canales rectangulares
(horizontales o inclinados) con napa confinada y napa libre.

APLICACIÓN
7.2.1 Napa confinada
Para un canal horizontal, el coeficiente es 1,66.
Este coeficiente también se puede usar para canales en pendiente, pero su precisión
disminuye.
7.2.2 Napa no confinada
Para un canal horizontal, el coeficiente es 1,69.
Similar al caso de napa confinada, este coeficiente también se puede aplicar en canales con
pendiente, aunque con menor precisión.
7.3 Limitaciones
a) Caída (d). La caída d - la distancia vertical desde el fondo del canal hasta la superficie del
agua, aguas abajo -deberá ser mayor que h,.
b) Ancho del canal (6). El ancho deberá ser mayor que 0,3 m.
c) Profundidad final (h,). La profundidad final deberá ser mayor que 0,04 m.
7.4 Incertidumbre de la medición
La incertidumbre general de la medición del caudal mediante este método depende de la
incertidumbre de la medición de la profundidad, de la medición del ancho del canal y del
coeficiente de descarga. Con un cuidado y una habilidad razonables en la construcción e
instalación de la estructura, la tolerancia en el coeficiente de descarga para un canal
horizontal puede ser del orden de +- 2 %; para otras pendientes del canal, la tolerancia es
mayor y puede alcanzar valores de hasta +- 7 %.
El método mediante el cual se combinarán los errores en el coeficiente con otras fuentes de
error se proporciona en la cláusula 8.

1
 En general, se han realizado experimentos de calibración en estructuras modelo de pequeñas
dimensiones y cuando se transfieren a estructuras más grandes puede haber pequeños
cambios en los coeficientes de descarga debido al efecto de escala.

La ISO 3847 proporciona directrices para medir caudales en canales utilizando coeficientes
de descarga específicos. Los coeficientes mencionados (1,66 para napa confinada y 1,69 para
napa no confinada en canales horizontales) se aplican a las mediciones en canales con las
limitaciones y tolerancias descritas. La precisión de estos coeficientes disminuye en canales
con pendiente, y la medición de caudales se ve afectada por la incertidumbre en la medición
de profundidad, ancho del canal y el coeficiente de descarga.
En definitiva, este método es aplicable para:
 Canales rectangulares con una caída vertical y un flujo libre.
 Estimación del flujo en situaciones donde el agua fluye sobre una caída abrupta, lo
que se observa comúnmente en estructuras hidráulicas tales como canales de riego,
sistemas de drenaje, y otros canales donde el agua necesita ser liberada o medida con
precisión.
 Se utiliza principalmente en situaciones donde se requiere una medición sencilla y
aproximada del flujo de agua, aprovechando la relación única entre la profundidad al
final del canal y el flujo estimado.

EJEMPLO
Este método puede aplicarse en sistemas de irrigación, particularmente en la región de
Manabí, donde existen múltiples canales abiertos para el suministro de agua a zonas
agrícolas. Por ejemplo, un sistema de riego que utilice canales rectangulares para transportar
agua desde un embalse a las áreas de cultivo puede emplear este método para estimar el
caudal de agua que fluye a través del canal, especialmente en los puntos donde el canal
termina en una caída libre, antes de ser distribuido o almacenado.
El método de profundidad al fin podría ser útil en las zonas rurales de Ecuador, donde se
necesitan soluciones prácticas y de bajo costo para monitorear los caudales de agua en
proyectos de irrigación, contribuyendo a la optimización del uso de los recursos hídricos.

ISO 4359
Estructuras de medición de caudal - Rectangular, trapezoidal y en forma de U Canales.

ALCANCE
Esta Norma Internacional especifica métodos para la medición del flujo en ríos y canales
artificiales en condiciones de flujo constante o de variación lenta, utilizando ciertos tipos de
canales de onda estacionaria o de profundidad crítica.
Se ha desarrollado una amplia variedad de canales, pero solo se consideran aquellos que han
recibido una aceptación general luego de una investigación y pruebas de campo adecuadas y
que, por lo tanto, no requieren calibración in situ.
Las condiciones de flujo consideradas dependen únicamente de la cabeza aguas arriba, es
decir, el flujo subcrítico debe existir aguas arriba del canal, después de lo cual el flujo se
acelera a través de la contracción y pasa a través de su profundidad crítica. El nivel de agua
corriente abajo de la estructura es lo suficientemente bajo como para no influir en su
rendimiento. Esta Norma Internacional es aplicable a tres tipos de canales de uso común, que
cubren una amplia gama de aplicaciones, a saber, de garganta rectangular, de garganta
trapezoidal y de garganta en U. Las condiciones del sitio son importantes.

APLICACIÓN
A los efectos de este documento, se aplican los términos y definiciones que figuran en la
norma ISO 772.
 SIMBOLOS
Las unidades de medida son metros (m) y segundos (s) o derivados de estos
EJEMPLO
Un caso práctico podría ser el diseño de un canal en una planta de tratamiento de aguas
residuales. En este canal, se desea medir el flujo de salida del agua tratada para asegurar que
se mantenga dentro de los parámetros permitidos por las autoridades medioambientales. Al
aplicar la norma ISO 4359, se define el perfil del canal, los dispositivos de medición
adecuados (como un vertedero o un aforador) y las condiciones para garantizar mediciones
precisas del flujo en diversas condiciones de operación.

ISO 4360
Hidrometría: Medición de caudal en canales abiertos mediante vertederos de perfil
triangular
ALCANCE
Esta norma proporciona los principios y directrices para medir el flujo de agua en canales
abiertos utilizando vertederos de perfil triangular. Es aplicable en situaciones donde se
requiere medir el caudal de manera precisa en canales que no están confinados, como canales
de riego, drenajes y cursos de agua naturales.
El enfoque de la norma es asegurar que, al implementar estos vertederos triangulares, los
resultados sean consistentes y precisos, siempre que se sigan las especificaciones de
instalación, operación y mantenimiento del equipo.
El alcance cubre:
  Las dimensiones y geometría necesarias del vertedero de perfil triangular.
 Los requisitos para la instalación del vertedero en el canal.
 Los procedimientos de medición y cálculo del caudal.
 Las condiciones bajo las cuales este método es efectivo.

APLICACIONES
Esta norma se aplica principalmente en situaciones donde es necesario medir caudales en
canales abiertos, como en:
 Sistemas de riego: Para monitorear y controlar el flujo de agua en los canales de
distribución de agua agrícola.
 Control de aguas residuales: En instalaciones de tratamiento de aguas donde es
necesario medir el flujo de agua residual en canales antes o después del tratamiento.
 Ríos y arroyos: Para medir el caudal en pequeños cursos de agua y garantizar una
distribución adecuada del agua o para monitorear los niveles durante temporadas de
lluvias o sequía.
 Drenajes pluviales: Monitoreo de la cantidad de agua transportada por sistemas de
drenaje urbano o agrícola.

EJEMPLO
Imaginemos un sistema de irrigación agrícola en una región rural en el cual se va a
monitorear el caudal de agua que fluye en sus canales de riego para distribuir el recurso de
manera eficiente entre diferentes parcelas de cultivo
Para ello, se instalan vertederos de perfil triangular a lo largo de los canales principales. Estos
vertederos permiten medir con precisión el caudal de agua en diferentes puntos, asegurando
que cada sección de los cultivos reciba la cantidad adecuada de agua.
 Procedimiento: El agua fluye hacia el vertedero y la altura del agua sobre el vértice
del vertedero triangular se mide de manera continua.
 Cálculo: A partir de esta medición de altura, se utiliza la fórmula especificada para
determinar el caudal, ya que este depende de la altura del agua y de la geometría del
vertedero.
 Resultado: La organización agrícola puede monitorear y ajustar el flujo de agua de
manera precisa, mejorando la eficiencia del riego y evitando tanto el desperdicio de
agua como la falta de riego en ciertas zonas.
Este ejemplo destaca cómo la norma es útil para garantizar una gestión eficiente del agua en
sistemas abiertos, lo que tiene aplicaciones prácticas en sectores como la agricultura y la
gestión de recursos hídricos.
