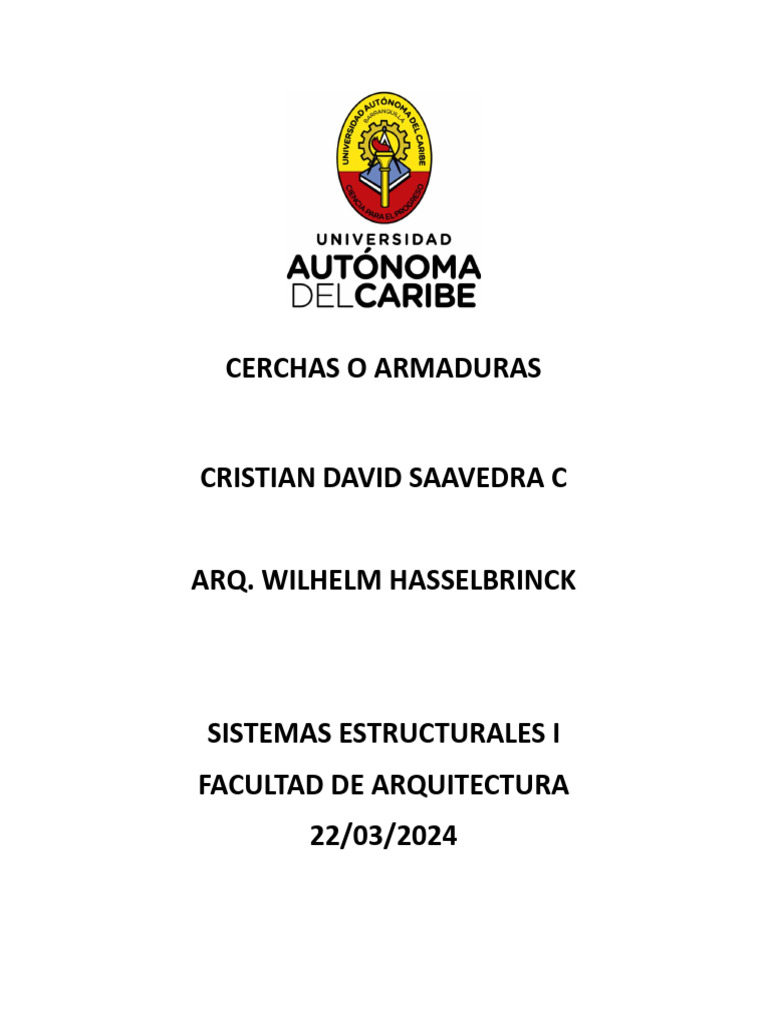

CERCHAS O ARMADURAS

CRISTIAN DAVID SAAVEDRA C

ARQ. WILHELM HASSELBRINCK

SISTEMAS ESTRUCTURALES I
FACULTAD DE ARQUITECTURA
22/03/2024
Las cerchas son estructuras compuestas por barras rectas conectadas en sus extremos
mediante articulaciones que les permiten moverse sin restricciones. Están diseñadas para
soportar cargas verticales, como el peso de un techo o una cubierta, distribuyendo estas
cargas a los puntos de apoyo. Las cerchas se utilizan comúnmente en la construcción de
techos y puentes debido a su eficiencia en términos de resistencia y peso.
CLASIFICACIÓN
Las cerchas pueden clasificarse en varios tipos según su forma, función y materiales
utilizados. Algunos de los tipos más comunes de cerchas incluyen:
1. Cerchas de madera: Fabricadas principalmente con madera, estas cerchas son
comunes en estructuras de techos de edificios residenciales y estructuras agrícolas.

2. Cerchas de acero: Fabricadas con acero estructural, estas cerchas son más comunes
en estructuras industriales y comerciales debido a su resistencia y durabilidad.

3. Cerchas de acero laminado en caliente: Fabricadas con secciones de acero laminadas

en caliente, estas cerchas son utilizadas en aplicaciones donde se requiere una gran
resistencia estructural, como puentes y edificios industriales de gran envergadura.
4. Cerchas de acero laminado en frío: Similar a las cerchas de acero laminado en caliente,
pero fabricadas con secciones de acero laminadas en frío, estas cerchas son más livianas
y se utilizan en aplicaciones donde se requiere una carga estructural más ligera, como en
edificios residenciales y comerciales más pequeños.

5. Cerchas trianguladas: También conocidas como cerchas triangulares, estas cerchas

están formadas principalmente por elementos triangulares y son comunes en estructuras
donde se necesita una gran resistencia y rigidez, como en puentes y edificios industriales.

6. Cerchas Pratt: Un tipo específico de cercha triangulada en la que las diagonales están
orientadas hacia adentro, mientras que los montantes están orientados hacia afuera. Este
diseño proporciona una gran eficiencia en términos de peso y es común en puentes y
estructuras de techo.
7. Cerchas Howe: Similar a las cerchas Pratt, pero con las diagonales y los montantes
invertidos en su orientación. Este tipo de cercha se utiliza cuando se requiere una mayor
capacidad de carga en los montantes inferiores.

8. Cerchas de celosía: Estas cerchas están formadas por una serie de vigas y barras
conectadas en un patrón de celosía, lo que proporciona una gran rigidez y resistencia.
Son comunes en techos de edificios industriales y puentes.

.
COMPORTAMIENTO ESTRUCTURAL
El comportamiento estructural de las cerchas es fundamentalmente determinado por su
configuración geométrica, la disposición de los miembros estructurales y los materiales
utilizados en su construcción. Aquí se describen algunos aspectos clave del
comportamiento estructural de las cerchas:
1. Trabajo en conjunto: Las cerchas están diseñadas para trabajar como un sistema
estructural unificado. Cada miembro de la cercha está bajo carga, ya sea compresión o
tensión, y trabaja en conjunto para resistir las cargas aplicadas, como las fuerzas del
viento o el peso de la cubierta.
2. Transferencia de cargas: Las cerchas distribuyen las cargas aplicadas a lo largo de sus
miembros, transmitiendo estas cargas a los puntos de apoyo. La disposición geométrica
de los miembros de la cercha determina cómo se distribuyen y transfieren estas cargas.
3. Estabilidad: Las cerchas están diseñadas para ser estructuras estables y rígidas. La
triangulación de los miembros de la cercha proporciona rigidez y estabilidad estructural,
evitando movimientos no deseados, como pandeo lateral o flexión excesiva.
4. Eficiencia en peso: Las cerchas están diseñadas para ser eficientes en términos de
peso. La disposición triangular de los miembros minimiza la cantidad de material
necesario para soportar las cargas aplicadas, lo que resulta en estructuras más ligeras en
comparación con otras configuraciones.
5. Resistencia a la carga: Las cerchas están diseñadas para soportar cargas verticales,
como el peso de una cubierta o techo, así como cargas horizontales, como las fuerzas del
viento. La resistencia de una cercha depende de la resistencia y rigidez de sus miembros
individuales, así como de la conexión entre ellos.
6. Modos de falla: Los principales modos de falla en cerchas incluyen la ruptura por
tensión o compresión de los miembros individuales, el pandeo lateral de los miembros
comprimidos y las conexiones defectuosas. El diseño adecuado y la selección de
materiales son críticos para prevenir estos modos de falla y garantizar la seguridad
estructural.
En resumen, el comportamiento estructural de las cerchas se caracteriza por su
capacidad para distribuir y resistir cargas, su estabilidad y rigidez, su eficiencia en peso y
su capacidad para resistir diferentes modos de falla bajo diversas condiciones de carga.
MATERIALES
Las cerchas pueden construirse utilizando una variedad de materiales, dependiendo de
las necesidades estructurales, estéticas y económicas del proyecto. Los materiales
comúnmente utilizados en la realización de cerchas incluyen:
1. Madera: La madera es un material tradicionalmente utilizado en la construcción de
cerchas, especialmente en estructuras de techos de edificios residenciales y estructuras
agrícolas. Es liviana, fácil de trabajar y relativamente económica. Sin embargo, su
resistencia y durabilidad pueden ser limitadas en comparación con otros materiales.
2. Acero: El acero es ampliamente utilizado en la construcción de cerchas debido a su alta
resistencia, durabilidad y capacidad para soportar cargas pesadas. Las cerchas de acero
son comunes en estructuras industriales, comerciales y de infraestructura, como puentes
y edificios de gran envergadura. El acero puede ser fabricado en una variedad de formas
y perfiles para adaptarse a diferentes diseños de cerchas.
3. Aluminio: El aluminio es otro material que se utiliza en la construcción de cerchas,
especialmente en aplicaciones donde se requiere una alta resistencia a la corrosión y un
peso ligero. Las cerchas de aluminio son comunes en estructuras marinas, como muelles
y plataformas, así como en aplicaciones arquitectónicas donde se valora su apariencia
estética y su facilidad de mantenimiento.
4. Fibra de carbono: La fibra de carbono es un material compuesto que se utiliza cada vez
más en la construcción de cerchas, especialmente en aplicaciones donde se requiere una
alta resistencia y rigidez con un peso mínimo. Las cerchas de fibra de carbono son
comunes en aplicaciones aeroespaciales, automotrices y deportivas, así como en
estructuras arquitectónicas de diseño avanzado.
5. Hormigón armado: Aunque menos común que la madera, el acero o la fibra de carbono,
el hormigón armado también se puede utilizar en la construcción de cerchas,
especialmente en aplicaciones donde se requiere una gran resistencia a la compresión y
una durabilidad a largo plazo. Las cerchas de hormigón armado son más comunes en
aplicaciones de ingeniería civil, como puentes y estructuras de transporte.
Estos son solo algunos de los materiales utilizados en la realización de cerchas, y la
elección del material adecuado dependerá de varios factores, incluidos los requisitos
estructurales, las condiciones ambientales, el presupuesto y las preferencias del
diseñador o del cliente.
UTILIZACIÓN
Las cerchas se utilizan en una variedad de aplicaciones en la construcción y la ingeniería.
Algunos de los usos más comunes de las cerchas incluyen:
1. Techos: Las cerchas se utilizan ampliamente en la construcción de techos para
proporcionar soporte estructural a la cubierta del techo. Pueden encontrarse en una
variedad de edificios, incluidas viviendas residenciales, edificios comerciales,
instalaciones industriales y agrícolas.
2. Puentes: Las cerchas se utilizan en la construcción de puentes para soportar la carga
de tráfico y peatones. Son comunes en puentes de vigas, puentes colgantes y puentes de
arco, donde proporcionan estabilidad estructural y resistencia a la flexión y la compresión.
3. Estructuras industriales: Las cerchas son utilizadas en la construcción de estructuras
industriales, como almacenes, fábricas y plantas de producción. Proporcionan soporte
estructural para techos y paredes, permitiendo espacios abiertos y libres de columnas
interiores.
4. Estructuras agrícolas: Las cerchas se utilizan en la construcción de estructuras
agrícolas, como graneros, almacenes y establos. Proporcionan soporte para techos que
pueden cubrir grandes áreas sin la necesidad de columnas interiores, lo que permite un
fácil almacenamiento de equipos y productos agrícolas.
5. Escenarios y estructuras de eventos: Las cerchas son utilizadas en la construcción de
escenarios y estructuras temporales para eventos, conciertos, festivales y ferias
comerciales. Proporcionan soporte para la iluminación, el sonido y otros equipos
necesarios para el evento.
6. Estructuras de soporte de equipos: Las cerchas se utilizan en la construcción de
estructuras de soporte para equipos pesados, como grúas, antenas, torres de
comunicación y equipos de minería. Proporcionan una base estable y resistente para
sostener el equipo en su lugar.
7. Aplicaciones arquitectónicas: Las cerchas también se utilizan en aplicaciones
arquitectónicas para crear elementos decorativos y funcionales, como pérgolas, toldos,
marquesinas y pasarelas peatonales. Agregan un aspecto estético único mientras
proporcionan soporte estructural.
La Ceiba / Lucila Aguilar Arquitectos
“La Ceiba” es un proyecto de infraestructura desarrollado por Lucila Aguilar Arquitectos
para Umbal, una empresa Agroforestal altamente comprometida con la sustentabilidad y
el cuidado del medio ambiente, situada en el sureste de México. A través de estrategias
de diseño y materiales con bajo impacto ambiental, se propone la construcción de
prototipos que resuelvan las necesidades de seguridad, operación y certificación para
UUMBAL. El proyecto consta de 16 construcciones replicables ubicadas estratégicamente
para asegurar la correcta operación de las plantaciones y cumplir con los criterios de
certificación Rain Forest Alliance, Forest Stewardship Council y Leed entre otras.
