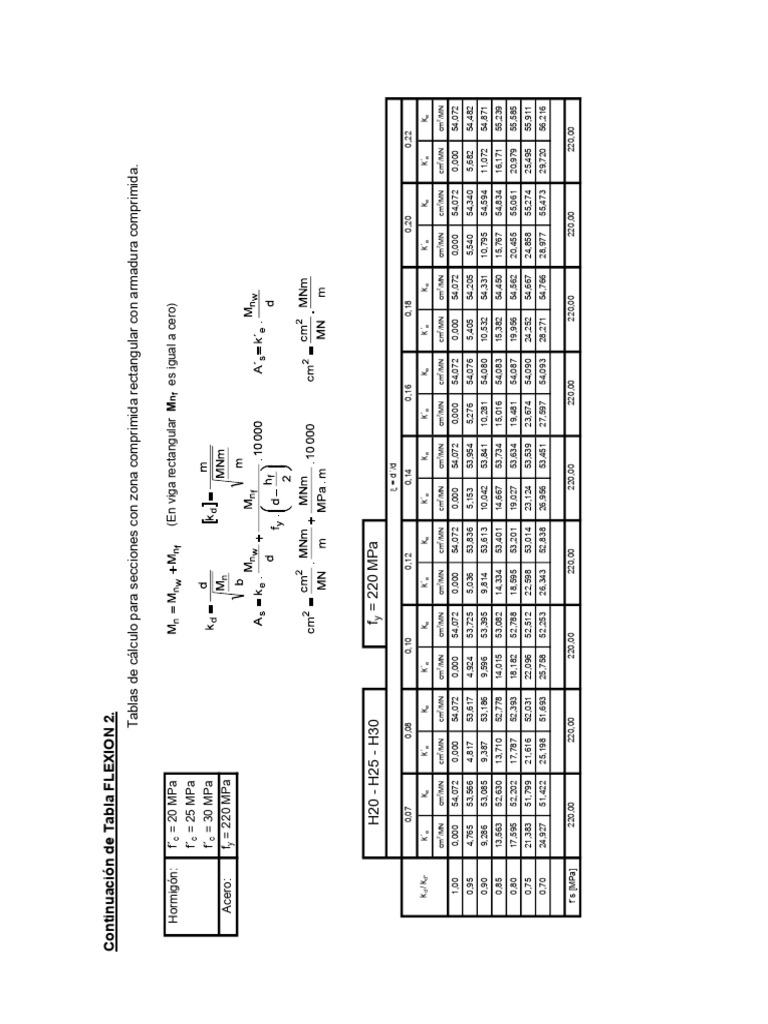

Continuación de Tabla FLEXION 2.

Tablas de cálculo para secciones con zona comprimida rectangular con armadura comprimida.

Hormigón: f´c = 20 MPa (En viga rectangular Mnf es igual a cero)


f´c = 25 MPa
f´c = 30 MPa
Acero: fy = 220 MPa

H20 - H25 - H30 fy = 220 MPa


= d´/d
0,07 0,08 0,10 0,12 0,14 0,16 0,18 0,20 0,22
kd / kd* k´e ke k´e ke k´e ke k´e ke k´e ke k´e ke k´e ke k´e ke k´e ke
2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN cm /MN

1,00 0,000 54,072 0,000 54,072 0,000 54,072 0,000 54,072 0,000 54,072 0,000 54,072 0,000 54,072 0,000 54,072 0,000 54,072
0,95 4,765 53,566 4,817 53,617 4,924 53,725 5,036 53,836 5,153 53,954 5,276 54,076 5,405 54,205 5,540 54,340 5,682 54,482
0,90 9,286 53,085 9,387 53,186 9,596 53,395 9,814 53,613 10,042 53,841 10,281 54,080 10,532 54,331 10,795 54,594 11,072 54,871
0,85 13,563 52,630 13,710 52,778 14,015 53,082 14,334 53,401 14,667 53,734 15,016 54,083 15,382 54,450 15,767 54,834 16,171 55,239
0,80 17,595 52,202 17,787 52,393 18,182 52,788 18,595 53,201 19,027 53,634 19,481 54,087 19,956 54,562 20,455 55,061 20,979 55,585
0,75 21,383 51,799 21,616 52,031 22,096 52,512 22,598 53,014 23,124 53,539 23,674 54,090 24,252 54,667 24,858 55,274 25,495 55,911
0,70 24,927 51,422 25,198 51,693 25,758 52,253 26,343 52,838 26,956 53,451 27,597 54,093 28,271 54,766 28,977 55,473 29,720 56,216

f´s [MPa] 220,00 220,00 220,00 220,00 220,00 220,00 220,00 220,00 220,00
